Schemat Instalacji CO w Domu Jednorodzinnym 2025 – Rodzaje i Projektowanie

Chłodne wieczory, deszcz za oknem... Nic nie daje większego komfortu niż ciepło domowego ogniska. Ale skąd to ciepło się bierze? Za kulisami stoi często złożony mechanizm – schemat instalacji CO w domu jednorodzinnym. To swoista mapa drogowa dla ciepła, plan rozprowadzenia ogrzewania w budynku, niezbędny dla prawidłowego funkcjonowania całego systemu grzewczego w naszym azylu.

Analizując skuteczność i koszty wdrożenia różnych systemów ogrzewania w domach jednorodzinnych, zauważa się wyraźne trendy i zależności. Klasyczne systemy grawitacyjne, choć prostsze w założeniu i niewymagające pompy (czyli z minimalnym zużyciem energii elektrycznej na obieg), są ograniczone geometrycznie i termicznie. Nowoczesne systemy pompowe oferują niemal nieograniczoną elastyczność w układaniu przewodów, szybszą reakcję na zmiany zapotrzebowania i możliwość precyzyjnej kontroli, kosztem dodatkowego zużycia prądu. Poniższa analiza przedstawia kluczowe porównania w tych dwóch popularnych podejściach:

Te różnice wpływają nie tylko na koszty instalacji, ale przede wszystkim na komfort użytkowania, efektywność energetyczną i możliwości adaptacyjne systemu. Dobór odpowiedniego rozwiązania, grawitacyjnego czy pompowego, to jedna z pierwszych, kluczowych decyzji podczas projektowania ogrzewania w domu jednorodzinnym, mająca długofalowe konsekwencje dla eksploatacji.

Podstawowe Rodzaje Schematów Instalacji CO: Grawitacyjne i Pompowe

Rozpoczynając podróż po meandrach schematów instalacji centralnego ogrzewania w domu jednorodzinnym, musimy zatrzymać się przy dwóch fundamentach: systemie grawitacyjnym i systemie pompowym. Zrozumienie ich różnic jest absolutnie kluczowe dla dokonania świadomego wyboru i późniejszego, bezproblemowego funkcjonowania ogrzewania. Oba mają swoje miejsce, swoje wady i zalety, swoje idealne scenariusze zastosowania.

Działanie ogrzewania grawitacyjnego polega na wykorzystaniu zjawiska zmiany gęstości wody wywołanej zmianą jej temperatury. Woda podgrzana w kotle staje się lżejsza i unosi się w rurach zasilających do góry. Chłodniejsza woda z powrotu, gęstsza i cięższa, opada dołem, tworząc naturalny, samoczynny obieg. Ten prosty mechanizm, oparty na prawach fizyki, działa bez udziału prądu elektrycznego, co jest jego ogromną zaletą w przypadku zaniku zasilania.

Historycznie systemy grawitacyjne były normą, często budowano je z rozdziałem górnym lub dolnym. W przypadku ogrzewania z rozdziałem dolnym instalacja rozprowadza ciepłą wodę z poziomu piwnicy lub dolnej kondygnacji, co wymusza układ rur zasilających prowadzących pionowo do góry, a następnie rozchodzących się poziomo do grzejników, by woda mogła swobodnie wrócić rurami powrotnymi. System z rozdziałem górnym to z kolei podejście, w którym ciepła woda doprowadzona jest rurą pionową do najwyższego punktu systemu (np. poddasza) i stamtąd rurami rozprowadzona w dół do poszczególnych pionów i grzejników, wracając głównym pionem powrotnym do kotła. Każde z tych rozwiązań ma swoje specyficzne wymagania dotyczące spadków i średnic rur.

Ogrzewanie grawitacyjne sprawdzi się najlepiej w budynkach stosunkowo zwartych, o niezbyt dużej powierzchni i prostym układzie, w których pozioma odległość od źródła ciepła do najdalszego pionu nie przekracza zazwyczaj 25 m. Równie ważne jest, aby różnica wysokości pomiędzy źródłem ciepła (kotłem) i najniżej położonym grzejnikiem wynosiła co najmniej 2 metry – im większa ta różnica, tym silniejszy "ciąg" grawitacyjny, co jest korzystne. Niestety, w nowocześnie projektowanych, parterowych domach z dużą powierzchnią, spełnienie tych warunków bywa trudne, a stosowanie wymaganych dużych średnic rur (nawet do DN50 czy DN65 dla pionów głównych) może być kosztowne i niewygodne.

Przejście do systemu pompowego to niemal inna epoka w historii ogrzewania. W tego typu instalacji przepływ wody wymusza pompa obiegowa, która pokonując opór przepływu wody w instalacji zwiększajac swobodę rozprowadzenia całej instalacji. Pompa, napędzana energią elektryczną, pcha wodę przez rury, co pozwala na zupełnie nową swobodę projektowania układu instalacji. Zaprojektowanie rur bez ścisłych wymagań co do spadków (poza odpowietrzaniem) staje się możliwe. Zmniejszają się też wymagane średnice przewodów – często stosuje się rury o średnicach DN15, DN20, DN25, znacznie mniejszych niż w typie grawitacyjnym, co redukuje koszty materiałowe i ułatwia montaż. Mniejsza ilość wody w systemie przekłada się też na mniejszą bezwładność cieplną, co daje możliwość montażu grzejnika poniżej kotła centralnego ogrzewania, a także szybszy rozruch instalacji i precyzyjniejszą regulację temperatury.

Pompy obiegowe są dziś sercem większości nowoczesnych systemów. Dostępne są w szerokiej gamie, od prostych, jednostopniowych modeli, po zaawansowane, elektronicznie sterowane pompy o zmiennym wydatku, które same dostosowują moc do aktualnego zapotrzebowania systemu, co minimalizuje zużycie energii elektrycznej (np. zużycie pomp starszej generacji to 60-100W, nowoczesnych nawet 20-40W). To ta pompa decyduje o tym, czy każdy, nawet najdalszy i najniżej położony grzejnik otrzyma odpowiednią ilość ciepła. Awaria pompy oznacza zazwyczaj unieruchomienie całego systemu, co jest główną wadą tego rozwiązania w porównaniu do "niezawodnej" grawitacji. Koszt samej pompy obiegowej waha się od 300 zł za prostsze modele do ponad 1000 zł za te z elektronicznym sterowaniem.

Kluczowy wybór między grawitacją a systemem pompowym powinien być podyktowany nie tylko przyzwyczajeniem czy prostotą, ale przede wszystkim charakterystyką budynku, wymaganiami mieszkańców co do komfortu i szybkości działania, a także przewidywanym źródłem ciepła. Kotły na paliwo stałe często naturalnie wpisują się w systemy grawitacyjne, podczas gdy nowoczesne kotły gazowe, pompy ciepła czy kotły na pellet z palnikiem wymagają precyzyjnej kontroli przepływu, co zapewnić może jedynie pompa.

Rozważając budowę lub modernizację, należy szczegółowo przeanalizować wymagania projektowe dla obu typów schematów. Przykładowo, instalacja grawitacyjna może wymagać rur zasilających o średnicy DN50 prowadzących pionowo w górę na wysokość np. 5-7 metrów, co znacząco wpływa na koszt i wygląd instalacji w porównaniu do systemu pompowego, gdzie analogiczną funkcję spełnią rury DN25, poprowadzone praktycznie dowolnie. Różnica w metrażu rur i ich cenie, pomnożona przez dziesiątki metrów bieżących, szybko tworzy zauważalną pozycję w budżecie.

Niektórzy próbują łączyć te systemy, budując tzw. instalacje hybrydowe, gdzie np. część obiegu działa grawitacyjnie (blisko kotła), a dalsza część wspomagana jest pompą. Są to jednak rozwiązania niestandardowe i wymagające bardzo precyzyjnego projektu, często generujące problemy z regulacją i balansowaniem przepływów. Dlatego w większości przypadków wybiera się jedno z tych podstawowych podejść jako dominujące w całym schemat instalacji co w domu jednorodzinnym.

Schematy Instalacji CO w Systemie Otwartym i Zamkniętym

Kolejnym fundamentalnym rozróżnieniem, które ma kolosalny wpływ na schemat instalacji CO w domu jednorodzinnym, jest decyzja o tym, czy system będzie pracował w obiegu otwartym, czy zamkniętym. To rozróżnienie dotyczy sposobu, w jaki instalacja radzi sobie ze zmianami objętości wody wynikającymi z wahań temperatury – wszak woda podgrzewana rozszerza się, a ochładzana kurczy. Odpowiednie zabezpieczenie przed tym zjawiskiem jest kwestią bezpieczeństwa i trwałości systemu.

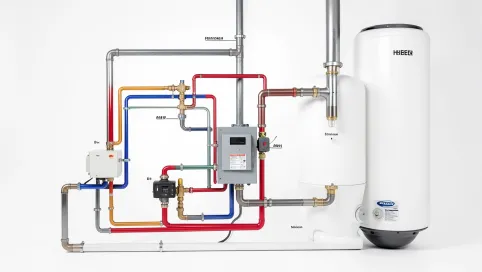

W instalacji centralnego ogrzewania systemu otwartego krążąca woda styka się bezpośrednio z powietrzem w naczyniu wzbiorczym otwartym - w przeciwieństwie do systemu zamkniętego. To naczynie jest kluczowym elementem systemu otwartego. Umieszcza się je w najwyższym punkcie instalacji (najczęściej na poddaszu) i stanowi ono otwarte połączenie z atmosferą. Jego główną rolą jest przejmowanie nadmiaru wody podczas jej podgrzewania i rozszerzania się oraz uzupełnianie jej braku podczas stygnięcia. Naczynie to pełni również funkcję zabezpieczenia przed nadmiernym wzrostem ciśnienia w instalacji – gdy woda się nadmiernie rozszerzy, jej nadmiar po prostu wypływa przelewem do kanalizacji. Klasyczny schemat zakłada prowadzenie rury bezpieczeństwa od kotła aż do dna naczynia wzbiorczego otwartego, co zapewnia, że nawet w sytuacji awaryjnego zagotowania wody, ciśnienie zostanie upuszczone do atmosfery.

Choć system otwarty jest prosty w założeniu i uznawany za bardzo bezpieczny (praktycznie brak ryzyka wybuchu z powodu nadciśnienia), ma on swoje wady. Ciągły kontakt wody grzewczej z powietrzem powoduje jej natlenianie. Tlen zawarty w wodzie w znaczący sposób przyspiesza korozję stalowych elementów systemu – rur, grzejników, a nawet samego kotła. Powoduje to krótszą żywotność instalacji i konieczność częstszych przeglądów lub nawet wymiany części. Systemy otwarte są również trudniejsze do zabezpieczenia przed zamarzaniem w nieogrzewanych przestrzeniach (np. poddasze z naczyniem wzbiorczym) i często wymagają stosowania specjalnych środków przeciw zamarzaniu, co może wpływać na właściwości wody i pomp obiegowych.

Przeciwnością systemu otwartego jest systemu zamkniętego. W nim woda krąży w szczelnym obiegu, bez bezpośredniego kontaktu z powietrzem. Za przejmowanie zmian objętości wody odpowiada naczynie wzbiorcze zamknięte, zwane często przeponowym lub membranowym. Jest to metalowy zbiornik podzielony wewnątrz elastyczną przeponą na dwie komory: jedną na wodę instalacyjną, drugą wypełnioną gazem pod ciśnieniem (zazwyczaj azotem). Gdy woda w instalacji nagrzewa się i rozszerza, napiera na przeponę, sprężając gaz po drugiej stronie i mieszcząc dodatkową objętość wody w naczyniu. Gdy woda stygnie, ciśnienie gazu wypycha ją z powrotem do obiegu.

System zamknięty wymaga zastosowania dodatkowych elementów zabezpieczających, których brak w systemie otwartym, ponieważ nie ma naturalnego upustu do atmosfery. Niezbędny jest zawór bezpieczeństwa (zazwyczaj ustawiony na ciśnienie 2.5 do 3 barów, w zależności od systemu), który w razie awaryjnego wzrostu ciśnienia powyżej dopuszczalnego progu upuści nadmiar wody. Naczynie wzbiorcze zamknięte dobiera się do objętości instalacji – typowo jego pojemność powinna wynosić około 10-12% całkowitej objętości wody w systemie. Koszt takiego naczynia, w zależności od pojemności (np. 18L, 24L, 35L dla typowego domu), waha się od 100 zł do 400 zł. Ciśnienie robocze w systemie zamkniętym wynosi zazwyczaj 1.2 do 1.8 barów w niskich temperaturach i może wzrosnąć do 2.0-2.4 barów przy pełnym rozgrzaniu.

Zaletą systemu zamkniętego jest przede wszystkim minimalizacja ryzyka korozji elementów stalowych, ponieważ woda jest odtleniona i nie ma stałego dopływu świeżego tlenu. Ogranicza to również tworzenie się osadów. System zamknięty jest również łatwiejszy do automatyzacji i integracji z nowoczesnymi, ciśnieniowymi źródłami ciepła, takimi jak kotły gazowe, olejowe, pompy ciepła czy nowoczesne kotły na paliwo stałe z podajnikiem, które często wymagają pracy w obiegu zamkniętym ze względu na swoją konstrukcję i zabezpieczenia. Nowoczesne regulatory i zawory termostatyczne pracują efektywniej w systemie zamkniętym, gdzie ciśnienie jest stabilne i kontrolowane.

Wady systemu zamkniętego obejmują konieczność stosowania precyzyjnej armatury zabezpieczającej (zawór bezpieczeństwa musi działać niezawodnie!) oraz potencjalne trudności z odpowietrzaniem systemu (choć stosuje się odpowietrzniki automatyczne). Ponadto, ewentualny ubytek wody z instalacji (nawet niewielki wyciek) może prowadzić do spadku ciśnienia poniżej minimalnego poziomu pracy kotła, co spowoduje jego zatrzymanie – choć to akurat można uznać za pozytywny aspekt, sygnalizujący problem. Uzupełnianie wody w systemie zamkniętym wymaga ręcznej ingerencji lub zastosowania automatycznych napełniaczy, a każdorazowe dolanie świeżej wody oznacza wprowadzenie pewnej ilości tlenu, choć znacznie mniejszej niż w systemie otwartym.

Decyzja o typie systemu, otwartym czy zamkniętym, jest najczęściej podyktowana rodzajem zainstalowanego źródła ciepła i wymaganiami producenta kotła. Kotły atmosferyczne na paliwo stałe często nadal pozwalają na pracę w systemie otwartym, choć i tu coraz częściej stosuje się obieg zamknięty (ale wtedy kocioł musi mieć wbudowane chłodzenie awaryjne lub być zabezpieczony inną formą ochroną przed przegrzewaniem np. zaworem VST). Kotły gazowe kondensacyjne, olejowe i pompy ciepła niemal bezwzględnie wymagają pracy w systemie zamkniętym. Projekt schemat instalacji co w domu jednorodzinnym musi jasno określać typ systemu i lokalizację odpowiedniego naczynia wzbiorczego wraz z całą armaturą towarzyszącą, taką jak zawory bezpieczeństwa i manometry.

Wpływ Typu Ogrzewania na Schemat Instalacji (Grzejniki, Podłogowe, Ścienne)

Po zdefiniowaniu systemu (grawitacyjny/pompowy) i obiegu (otwarty/zamknięty), następnym krytycznym elementem kształtującym schemat instalacji CO w domu jednorodzinnym jest wybór sposobu oddawania ciepła do pomieszczeń. Czy będą to klasyczne grzejniki, a może popularne ogrzewanie podłogowe? Coraz częściej rozważa się też ogrzewanie ścienne lub sufitowe. Każdy z tych typów emiterów ciepła ma swoje specyficzne wymagania i zupełnie inaczej wygląda na schemacie.

Tradycyjne grzejniki, zazwyczaj stalowe panelowe, żeliwne lub aluminiowe, pracują z stosunkowo wysoką temperaturą czynnika grzewczego – w klasycznych instalacjach zasilanie może wynosić 70-80°C, a powrót 50-60°C (tzw. parametry 75/65°C). Im wyższa temperatura, tym mniejszy grzejnik potrzebujemy do ogrzania pomieszczenia. Na schemacie grzejniki są zazwyczaj reprezentowane przez prostokąty z zaznaczonymi przyłączami (zwykle na dole) i towarzyszącymi im zaworami – odcinającymi na zasilaniu i powrocie oraz zaworem termostatycznym (TRV) na zasilaniu, który reguluje przepływ wody przez grzejnik i tym samym temperaturę w pomieszczeniu. Zastosowanie TRV jest standardem, pozwala na indywidualne sterowanie ciepłem w każdym pokoju i wymusza precyzyjne podłączenia do instalacji dwururowej (osobne rury zasilające i powrotne prowadzące do każdego grzejnika lub pionu).

Ogrzewanie płaszczyznowego opiera się na spiralach grzejnych w odpowiednio zaprojektowanych przegrodach i układach. Zgodnie z nazwą, ciepło oddawane jest do pomieszczenia poprzez dużą powierzchnię podłogi, ściany lub sufitu. Kluczowa różnica polega na temperaturze zasilania – ogrzewanie podłogowe (czy ścienne/sufitowe) jest systemem niskotemperaturowym. Woda zasilająca ma zazwyczaj temperaturę 30-45°C, a powrót 25-35°C (np. parametry 40/30°C). Tak niska temperatura zasilania jest niekompatybilna z systemem wysokotemperaturowym dla grzejników, chyba że zastosuje się specjalne rozwiązania na schemacie.

Na schemacie instalacja ogrzewania podłogowego wygląda zupełnie inaczej. Po doprowadzeniu ciepłej wody z kotła (lub zasobnika/pompy ciepła), która może mieć np. 55°C, konieczne jest zastosowanie grupy mieszającej. Grupa mieszająca (np. z zaworem czterodrogowym lub trójdrogowym i dodatkową pompą obiegową) obniża temperaturę wody zasilającej pętle podłogowe poprzez zmieszanie jej z chłodniejszą wodą powrotną z tych pętli. Zmieszana woda o odpowiednio niższej temperaturze kierowana jest do rozdzielacza (tzw. belki rozdzielaczowe) - oddzielnego dla zasilania i powrotu. Z rozdzielacza wychodzą indywidualne pętle rur (np. PEX lub PE-RT o średnicy 16mm lub 20mm) prowadzące do każdej strefy czy pomieszczenia. Schemat pokazuje każdą pętlę jako osobny obieg, zakończony na rozdzielaczu, często wyposażonym w rotametry (wskaźniki przepływu) i zawory umożliwiające regulację lub odcięcie konkretnej pętli.

Częstym rozwiązaniem, szczególnie w domach wielopiętrowych lub modernizowanych, jest sytuacja, gdy ogrzewania podłogowego bardzo często stosowana jest w połączeniu z tradycyjnym ogrzewaniem grzejnikowym. Parter może być w całości ogrzewany podłogowo, a piętro tradycyjnymi grzejnikami. Taka konfiguracja bezwzględnie wymaga zastosowania dwóch niezależnych obiegów grzewczych pracujących na różnych parametrach temperaturowych (np. 40/30°C dla podłogówki i 55/45°C dla grzejników). Na schemacie widać wtedy odrębne sekcje instalacji: jedna z grupą mieszającą i rozdzielaczami do podłogówki, druga bezpośrednio zasilająca grzejniki (choć często przez swój własny rozdzielacz dla rur o mniejszych średnicach). Może być to realizowane przez kocioł współpracujący z dwoma niezależnymi obiegami sterowanymi przez oddzielne pompy obiegowe. To podejście zwiększa złożoność schematu, ale pozwala na optymalizację komfortu i efektywności w różnych częściach domu. Przykładowo, 100 m² ogrzewania podłogowego w standardowym rozstawie 15 cm rur PEX 16mm wymaga około 650-700 metrów bieżących rury. Koszt samej rury PEX to około 3-5 zł/metr, więc materiał rur dla 100 m² to już 2000-3500 zł, plus rozdzielacze (kilkaset do ponad tysiąca złotych za belkę), izolacja, klipsy, dodatek do wylewki.

Ogrzewanie ścienne (lub rzadziej sufitowe) działa na podobnej zasadzie jak podłogowe – niska temperatura, duża powierzchnia, oddawanie ciepła przez promieniowanie. Na schemacie wygląda podobnie do podłogówki, z pętlami rur zatopionymi w tynku lub specjalnych płytach ściennych. Ma tę zaletę, że ściana nie jest zakryta meblami w takim stopniu jak podłoga, co poprawia efektywność promieniowania, ale wymaga specyficznego montażu i ogranicza wieszanie ciężkich przedmiotów w miejscach poprowadzenia rur. Podobnie jak podłogówka, wymaga niskich parametrów zasilania i grupy mieszającej, jeśli źródło ciepła pracuje na wyższych temperaturach.

Wpływ typu emiterów na schemat instalacji jest ogromny. Dotyczy nie tylko układu rur, ale też wymaganej armatury (zawory termostatyczne, zawory regulacyjne, grupy mieszające, rozdzielacze) oraz parametrów pracy systemu (temperatury zasilania i powrotu, przepływy w poszczególnych obiegach). Projektowanie schemat instalacji co w domu jednorodzinnym zawsze musi uwzględniać typ ogrzewania dla każdej strefy, zapewniając odpowiednie połączenie tych, które wymagają niskiej temperatury, z tymi, które pracują na parametrach wyższych. Zaniedbanie tego aspektu może prowadzić do systemu nieefektywnego, przegrzewającego lub niedogrzewającego pomieszczenia, trudnego w regulacji i generującego niepotrzebne koszty eksploatacyjne.

Kluczowe Komponenty na Schemacie Instalacji CO i Ich Połączenia

Schemat instalacji centralnego ogrzewania to jak plan bitwy o ciepło. Aby ten plan mógł zostać wdrożony, a "armia" ciepłej wody poprawnie wypełniała swoje zadanie, niezbędne jest zastosowanie szeregu kluczowych komponentów, które w odpowiedni sposób połączone, tworzą sprawny system. Każdy z tych elementów ma swoją unikalną rolę i miejsce na mapie instalacji, a zrozumienie ich funkcji i wzajemnych powiązań jest fundamentem poprawnego odczytania i zaprojektowania schematu.

Serce systemu – źródło ciepła. Na schemacie reprezentowane jest najczęściej przez symbol kotła (gazowego, na paliwo stałe, elektrycznego), pompy ciepła lub węzła cieplnego. To tutaj energia (spalanie paliwa, pobór prądu, ciepło z ziemi/powietrza) jest przekształcana w energię cieplną wody krążącej w obiegu. Schemat pokazuje przyłącza zasilające (wyjście gorącej wody) i powrotne (wejście chłodniejszej wody z instalacji) do źródła ciepła. Połączenia te to zazwyczaj punkty startu i końca głównego obiegu grzewczego.

Niezbędna pompa obiegowa. Jej zadaniem, jak już wiemy, jest wymuszanie krążenia wody w systemie pompowym. Na schemacie zazwyczaj umieszczana jest na rurze powrotnej tuż przed kotłem lub na rurze zasilającej, w zależności od zaleceń producenta kotła (umieszczenie na powrocie często chroni pompę przed wysoką temperaturą i wpływa na stabilność przepływu). Symbol pompy to okrąg z charakterystycznymi strzałkami lub liniami wewnątrz, pokazującymi kierunek przepływu, który wymusza. Bezpośrednio przy pompie zazwyczaj znajdziemy zawory odcinające (kulkowe lub przeponowe) pozwalające na jej demontaż bez spuszczania wody z całej instalacji.

Zabezpieczenie systemu przed ciśnieniem – naczynie wzbiorcze i zawór bezpieczeństwa. W systemie otwartym na schemacie widać naczynie wzbiorcze otwarte w najwyższym punkcie, połączone rurą bezpieczeństwa bezpośrednio z kotłem (bez żadnej armatury zamykającej na tej rurze!) oraz rurą przelewową i wzbiorczą. W systemie zamkniętym na schemacie pojawia się naczynie przeponowe, zazwyczaj podłączone do rury powrotnej w pobliżu kotła, oraz zawór bezpieczeństwa, montowany jak najbliżej kotła, również bez możliwości odcięcia pomiędzy kotłem a zaworem. Symbol zaworu bezpieczeństwa to charakterystyczny symbol armatury ze sprężyną.

Filtrowanie wody – klucz do długowieczności. Zaniedbanie filtracji to proszenie się o kłopoty w nowoczesnych systemach o małych średnicach rur. Na schemacie często umieszcza się filtr siatkowy lub separator zanieczyszczeń (magnetyczny i niemagnetyczny) na rurze powrotnej, przed pompą obiegową i kotłem. Symbol filtra to zazwyczaj kształt przypominający literę "Y" z siatką wewnątrz. Chroni on pompę, wymiennik ciepła kotła i inne wrażliwe komponenty przed osadami i zanieczyszczeniami, które mogą pojawić się w instalacji. Ceny prostych filtrów siatkowych zaczynają się od kilkudziesięciu złotych, ale dobrej jakości separatory magnetyczne to już koszt rzędu kilkuset złotych, jednak są to inwestycje, które zwracają się w postaci bezawaryjnej pracy systemu i dłuższej żywotności pompy/kotła.

Armatura regulacyjna i odcinająca. To cały wachlarz zaworów rozsianych po schemacie. Zawory odcinające (kulkowe, zasuwy) pozwalają na odcięcie poszczególnych części instalacji na czas serwisowania czy napraw (np. przed grzejnikiem, pompą, filtrem). Na schemacie oznaczane są prostymi symbolami. Zawory regulacyjne, np. termostatyczne przy grzejnikach, zawory podpionowe do równoważenia hydraulicznego czy zawory mieszające (trójdrogowe, czterodrogowe) stosowane w obiegach z niższą temperaturą (np. ogrzewanie podłogowe), są bardziej skomplikowane. Zawór mieszający na schemacie będzie połączony z zasilaniem z kotła, powrotem z obiegu niskotemperaturowego i zasilaniem tegoż obiegu, a także z powrotem do kotła – pokazując, jak miesza wodę o różnych temperaturach.

Emittory ciepła i ich podłączenia. Grzejniki i pętle ogrzewania podłogowego/ściennego są kluczowymi elementami schematu. Każdy grzejnik ma zaznaczone podłączenia do rur zasilającej i powrotnej, z wyraźnie pokazaną armaturą (zawory odcinające, termostatyczny). W przypadku ogrzewania płaszczyznowego, schemat skupia się na rozdzielaczach (belki zasilająca i powrotna), do których podłączone są poszczególne pętle rur. Każdą pętlę oznacza się często z jej długością i powierzchnią, którą obsługuje. Pokazane są przyłącza rozdzielacza do głównego obiegu grzewczego (z lub bez grupy mieszającej). Typowe podłączenia grzejników to boczne (z dołu) lub dolne (zintegrowane z zaworem). Podłączenia do rozdzielacza podłogówki są zawsze od dołu lub od boku belek rozdzielacza.

Piony i rozprowadzenia poziome. Rury łączące wszystkie komponenty tworzą skomplikowaną sieć. Na schemacie pokazane są linie symbolizujące rury (zazwyczaj pojedyncze dla rozprowadzeń dwururowych, choć dawne instalacje jednorurowe wyglądały inaczej). Linie te prowadzą od kotła do pionów (rury biegnące pionowo przez kondygnacje), a następnie do rozprowadzeń poziomych (rury biegnące wzdłuż podłogi/sufitu na danej kondygnacji) docierających do poszczególnych emiterów. Na schemacie zaznacza się średnice rur (np. DN20, 3/4 cala) oraz izolację, jeśli jest wymagana (np. w nieogrzewanych przestrzeniach).

Dodatkowe punkty. Schemat powinien również uwzględniać punkty spustowe (do opróżnienia instalacji), odpowietrzniki (automatyczne lub ręczne) w najwyższych punktach do usuwania powietrza z systemu oraz ewentualne manometry (wskaźniki ciśnienia) i termometry. Na przykład, odpowietrzniki automatyczne są często umieszczane na szczycie pionów lub na rozdzielaczach ogrzewania podłogowego. Punkt spustowy zazwyczaj lokalizuje się w najniższym punkcie instalacji, np. w kotłowni.

Poprawne połączenia tych komponentów na schemacie gwarantują, że woda będzie krążyła we właściwym kierunku, z odpowiednią prędkością, ciśnieniem i temperaturą, docierając tam, gdzie jest potrzebne ciepło. Błędy w układzie lub doborze elementów (np. zbyt małe naczynie wzbiorcze, brak filtra, źle dobrana grupa mieszająca) to prosta droga do problemów eksploatacyjnych, od niedogrzanych pomieszczeń po poważne awarie. Dlatego tak ważne jest, aby schemat instalacji CO w domu jednorodzinnym był opracowany przez specjalistę i dokładnie odzwierciedlał faktyczny układ komponentów w budynku.

W zależności od złożoności instalacji, na schemacie mogą pojawić się również inne elementy, takie jak sprzęgło hydrauliczne (rozdzielające obieg kotłowy od obiegu instalacyjnego, np. gdy kocioł ma małą pojemność wodną), wymienniki ciepła (np. dla oddzielenia obiegu z glikolem od obiegu grzewczego lub dla cwu), zasobniki ciepła (buforowe, na cwu) czy zaawansowana automatyka sterująca (zawory strefowe, moduły pogodowe). Każdy z tych elementów ma swoje unikalne miejsce i sposób wpięcia w system, dodając kolejne warstwy do złożonej "mapy" ogrzewania domu. Analiza schematu pozwala zidentyfikować, jak woda przepływa przez cały system, od źródła ciepła, poprzez wszelkie zawory, pompy, filtry, naczynia wzbiorcze, aż do emiterów ciepła i z powrotem. Jest to dynamiczny układ, gdzie ciśnienie, temperatura i przepływ są ściśle powiązane, a każdy komponent ma za zadanie utrzymanie tych parametrów w pożądanych granicach, by zapewnić komfort termiczny w całym domu.
