Rozważasz instalację centralnego ogrzewania z ciepłą wodą użytkową, ale jednofunkcyjny kocioł gazowy nie pozwala na jednoczesne ogrzewanie wody przynajmniej taką opinię można spotkać w sieci. To uproszczenie, które może kosztować cię setki złotych na pompach, których wcale nie musisz kupować. Schemat instalacji CO i CWU z kotła gazowego jednofunkcyjnego to precyzyjna gra hydrauliczna: dobrze zaprojektowana potrafi zagwarantować komfort cieplny na poziomie zestawu dwufunkcyjnego, zachowując przy tym wyższą sprawność sezonową i stabilniejsze parametry pracy.

• Dobór komponentów i wymiarowanie instalacji CO oraz CWU
• Przykładowy schemat hydrauliczny z kotłem gazowym jednofunkcyjnym
• Zarządzanie przepływem wody między grzejnikami a ogrzewaniem podłogowym
• Montaż i uruchomienie instalacji krok po kroku
• Schemat instalacji CO i CWU z kotła gazowego jednofunkcyjnego

Dobór komponentów i wymiarowanie instalacji CO oraz CWU

Jednofunkcyjny kocioł gazowy to urządzenie, które produkuje ciepło wyłącznie na potrzeby instalacji grzewczej. Ciepła woda użytkowa powstaje w osobnym wymienniku najczęściej we wężownicy zasobnika pośredniego do którego medium grzewcze trafia właśnie z kotła. Ta architektura wymaga precyzyjnego doboru trzech kluczowych elementów: zasobnika CWU, pompy obiegowej oraz naczynia wzbiorczego. Każdy z nich musi harmonizować z mocą kotła, a nie jedynie z metrażem budynku.

Moc kotła jednofunkcyjnego dobiera się na podstawie strat ciepła całego obiektu, wyliczonych zgodnie z normą PN-EN 12831. Dla typowego domu jednorodzinnego o powierzchni 120-160 m² wystarczający okazuje się model o mocy 12-18 kW. Warto pamiętać, że nadmiernie przewymiarowany kocioł pracuje w trybie start-stop, co zmniejsza jego sprawność modulacyjną. Modulacja mocy w zakresie 30-100 % to cecha, na którą warto zwrócić uwagę przy wyborze producenta.

Zasobnik CWU pośredniego podgrzewania musi pomieścić tyle wody, ile potrzeba do zaspokojenia szczytowego zapotrzebowania gospodarstwa. Dla rodziny czteroosobowej standardem jest zbiornik 150-200 litrów z wężownicą o powierzchni minimum 1,2 m². Parametr ten determinuje, ile wody uzdatnionej będzie krążyć w obiegu kotła podczas poboru CWU zbyt mała wężownica sprawi, że kocioł nie nadąży z podgrzewaniem.

Naczynie wzbiorcze kompensuje rozszerzalność objętościową wody podczas jej nagrzewania. Dla instalacji o pojemności wodnej 100-150 litrów (typowa wartość w domu jednorodzinnym) wystarczy naczynie o pojemności 18-24 litrów. Praktyczna zasada mówi, że naczynie wzbiorcze powinno wynosić 10-12 % objętości całego medium roboczego w układzie. Odpowietrzenie instalacji przed uruchomieniem to czynność, od której zależy szczelność całego systemu przez lata.

Parametry temperaturowe a dobór rur i izolacji

Instalacja CO z jednofunkcyjnym kotłem gazowym pracuje zazwyczaj w dwóch trybach temperaturowych. Obieg grzejnikowy wymaga zasilania 70-75 °C i powrotu 50-55 °C. Obieg ogrzewania podłogowego, wyposażony w zawór mieszający, potrzebuje niższych parametrów: 35-45 °C na zasilaniu i 30-35 °C na powrocie. Ta rozbieżność determinuje dobór średnic przewodów oraz konieczność zastosowania rozdzielaczy z osobnymi rozdziałkami dla każdego obiegu.

Średnice rur dobiera się na podstawie wymaganego przepływu i oporów hydraulicznych. Dla przewodów głównych stosuje się rury PEX lub PE-X o średnicy 25-32 mm. Odcinki do grzejników wykonuje się z rur 20 mm. Wszystkie przewody zasilające i powrotne powinny być izolowane termicznie otuliną z wełny mineralnej grubości 20-30 mm inaczej straty ciepła w pomieszczeniach nieogrzewanych drastycznie obniżą sprawność systemu.

Tabela doboru komponentów dla typowego domu jednorodzinnego

Przykładowy schemat hydrauliczny z kotłem gazowym jednofunkcyjnym

Schemat instalacji CO i CWU z kotła gazowego jednofunkcyjnego opiera się na trzech filarach hydraulicznych: obiegu kotłowym, obiegu CO oraz obiegu CWU. Każdy z nich działa niezależnie, ale wszystkie łączy wspólny punkt rozdzielacz lub układ rozdzielacz-zasobnik. Poprawne rozmieszczenie zaworów zwrotnych, pomp i termostatów decyduje o tym, czy system będzie pracował bez konfliktów między trybami grzewczymi.

W najprostszej konfiguracji kocioł zasila wężownicę zasobnika CWU poprzez własną pompę obiegową. Zasobnik przekazuje ciepło do wody użytkowej w oddzielnym obiegu, który wyposażony jest w dedykowaną pompę obiegową uruchamianą sygnałem z termostatu CWU. Równolegle kocioł zasila obieg CO grzejniki i/lub ogrzewanie podłogowe przez rozdzielacz wyposażony w zawory termostatyczne lub mieszające. Ta konfiguracja eliminuje rywalizację o moc między CWU a CO, ponieważ kocioł nie musi dzielić jednego obiegu.

Zawór zwrotny montowany za pompą obiegu CWU zapobiega cofaniu się medium grzewczego do zasobnika podczas pracy samego obiegu CO. Bez tego elementu woda z wężownicy mogłaby wracać do kotła podczas grzania grzejników, obniżając efektywność wymiany ciepła. Zawór zwrotny powinien być zamontowany w pozycji horyzontalnej, aby kulka wewnętrzna pracowała w optymalnych warunkach montaż pionowy generuje dodatkowe opory przepływu.

Rozdzielacz CO pełni rolę punktu dystrybucyjnego dla wszystkich obiegów grzewczych. Wyposażony w rozdziałki z zaworami regulacyjnymi i termostatycznymi, umożliwia niezależne sterowanie temperaturą w każdym obiegu. Rozdzielacz z wbudowanym odpowietrznikiem automatycznym eliminuje problem powietrza w przewodach błąd, który kosztuje właścicieli wiele godzin na bledowanie instalacji.

Układ z rozdzielaczem trójnikowym

W przypadku dwóch obiegów grzejnikowego i podłogowego stosuje się rozdzielacz trójnikowy z wbudowanymi zaworami mieszającymi. Schemat instalacji z kotła gazowego jednofunkcyjnego zakłada, że obieg podłogowy wymaga obniżenia temperatury czynnika roboczego przed wpłynięciem do pętli podłogowej. Zawór mieszający termostatyczny miesza wodę powrotną z podłogówki z zasilaniem kotła, utrzymując stałą temperaturę na poziomie nastawionym przez użytkownika. Mechanizm ten działa niezależnie od pracy kotła kocioł produkuje ciepło w swoim trybie, a zawór reguluje tylko temperaturę dla podłogówki.

System regulacji oparty na termostacie pokojowym i sterowniku pogodowym pozwala optymalizować pracę całego układu. Termostat pokojowy sygnalizuje zapotrzebowanie na ciepło, a sterownik koryguje temperaturę zasilania na podstawie temperatury zewnętrznej. W przypadku obiegu podłogowego funkcja ta jest krytyczna zbyt wysoka temperatura podłogi prowadzi do dyskomfortu, a zbyt niska do nierównomiernego ogrzewania powierzchni.

Zabezpieczenia hydrauliczne niezbędne minimum

Każda instalacja CO wymaga zabezpieczeń zgodnych z normą PN-EN 12828. Zawór bezpieczeństwa ustawiany na ciśnienie 3 bar musi być zamontowany na przewodzie zasilającym kocioł nie na rozdzielaczu ani na zasobniku. Ciśnienie otwarcia zaworu dobiera się tak, by było wyższe od ciśnienia roboczego instalacji o minimum 0,5 bar, ale niższe od ciśnienia próbnego przewodów. Manometr z zakresem 0-4 bar pozwala kontrolować stan ciśnienia w układzie podczas eksploatacji.

Naczynie wzbiorcze montuje się na powrocie przed pompą obiegową tak, by ciśnienie statyczne słupa wody wspierało pracę membrany. W układach z rozdzielaczem naczynie wzbiorcze można podłączyć do rozdzielacza jako punkt neutralny ciśnieniowo. Odpowietrznik automatyczny na pionowym odcinku rury eliminuje powietrze z najwyższego punktu instalacji.

Zarządzanie przepływem wody między grzejnikami a ogrzewaniem podłogowym

Podstawowym wyzwaniem w instalacji z jednofunkcyjnym kotłem gazowym jest rozdzielenie przepływów dla dwóch obiegów o różnych parametrach temperaturowych. Grzejniki potrzebują wyższej temperatury czynnika niż ogrzewanie podłogowe, ale nie mogą być pozbawione przepływu w chwili, gdy podłogówka wymaga dodatkowej mocy. Schemat instalacji CO i CWU rozwiązuje ten problem poprzez zastosowanie zaworów mieszających i niezależnych pomp obiegowych dla każdego obiegu.

Pompa obiegu grzejnikowego musi pokonać opory hydrauliczne całego obiegu: rury, grzejniki, zawory termostatyczne i odcinki pionowe. Wysokość podnoszenia pompy dobiera się na podstawie obliczeń oporów, które dla typowego domu jednorodzinnego wynoszą 1,5-2,5 m słupa wody. Wartość ta odpowiada przepływowi nominalnemu 0,6-1,0 m³/h przy temperaturze 70/50 °C. Pompę o wyższej wydajności można zdławić zaworem bypassowym instalacja bez niego może generować hałas przy niskim zapotrzebowaniu na ciepło.

Obieg ogrzewania podłogowego charakteryzuje się znacznie niższymi oporami hydraulicznymi na metr bieżący rury, ale większą całkowitą długością pętli. Pętla podłogowa może mieć 80-120 metrów długości, a jej opory sumują się do wartości wymagającej pompy o wysokości podnoszenia 2-3 m. Wysoka wydajność pompy podłogowej przy małym oporze prowadzi do nadmiernych prędkości przepływu, co generuje szumy w rurach i nierównomierne ogrzewanie powierzchni.

Regulacja przepływu w obiegu mieszanym

Zawór mieszający termostatyczny to serce obiegu podłogowego. Urządzenie mierzy temperaturę wody powrotnej z podłogówki i na tej podstawie otwiera lub zamyka przepływ wody gorącej z kotła. Gdy temperatura powrotna spada poniżej nastawy (np. 30 °C), zawór otwiera dopływ gorącej wody, podnosząc temperaturę mieszanki. Mechanizm ten zapewnia stabilną temperaturę podłogi niezależnie od warunków atmosferycznych regulator pogodowy koryguje temperaturę zasilania kotła, a nie podłogówki.

Rozdział przepływów realizuje się poprzez rozdzielacz podłogowy wyposażony w rozdziałki z rotametrami. Rotametr pozwala na precyzyjną regulację przepływu w każdej pętli indywidualnie. Podczas uruchomienia instalacji regulacja rotametrów polega na wyrównaniu przepływów tak, aby każda pętla dostarczała zbliżoną ilość ciepła do pomieszczenia. Różnica temperatur między zasilaniem a powrotem w pętli powinna wynosić 5-8 °C przy projektowym przepływie.

Konflikt priorytetów CWU kontra CO

W instalacji z jednofunkcyjnym kotłem gazowym jednoczesne żądanie ciepła przez obieg CWU i obieg CO może stanowić problem, jeśli system nie został zaprojektowany z odpowiednimi zabezpieczeniami. Kocioł jednofunkcyjny może zaspokoić jedno żądanie naraz pozostałe obiegi muszą poczekać lub pracować przy obniżonej temperaturze. Schemat instalacji rozwiązuje ten konflikt poprzez hierarchię priorytetów realizowaną przez sterownik kotła.

Podstawowa logika priorytetów zakłada, że żądanie CWU ma najwyższy priorytet woda użytkowa to komfort codzienny, a temperatura wody nie może spaść poniżej komfortowego poziomu. Gdy termostat CWU sygnalizuje zapotrzebowanie, sterownik wyłącza pompę obiegu CO na czas podgrzewania zasobnika. Dla instalacji z dwoma obiegami CO (grzejniki i podłogówka) oba są wyłączane, a kocioł koncentruje moc na wężownicy. Po zakończeniu podgrzewania CWU sterownik przywraca pracę pomp CO natychmiast lub z opóźnieniem kilkusekundowym.

Alternatywą dla hierarchii priorytetów jest układ z buforem ciepła zasobnikiem akumulacyjnym włączonym między kocioł a rozdzielacz. Bufor o pojemności 50-80 litrów pozwala gromadzić ciepło podczas podgrzewania CWU, a następnie oddawać je do obiegu CO po zakończeniu poboru. Rozwiązanie to eliminuje przerwy w ogrzewaniu, ale zwiększa koszt instalacji i wymaga dodatkowej powierzchni w kotłowni.

Montaż i uruchomienie instalacji krok po kroku

Montaż instalacji CO i CWU z jednofunkcyjnym kotłem gazowym zaczyna się od przygotowania kotłowni i tras przewodów. Kocioł jednofunkcyjny wymaga osobnego przewodu spalinowego koncentrycznego lub dzielonego oraz przyłącza gazowego o odpowiedniej przepustowości. Odległość od ścian, wysokość montażu i dostęp do rewizji to parametry, które determinuje producent kotła w instrukcji instalacji.

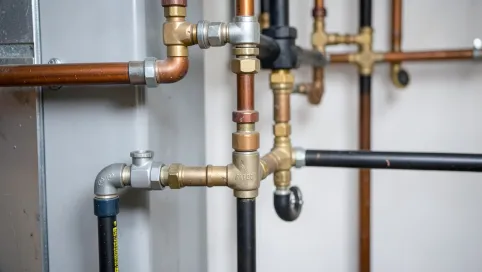

Po wytyczeniu tras przewodów montuje się rozdzielacz CO w miejscu centralnym względem obiegów grzewczych. Rozdzielacz powinien być zamontowany na wysokości umożliwiającej odpowietrzenie naturalne minimum 0,5 m powyżej najwyższego punktu obiegu. Przewody zasilające i powrotne łączy się z rozdzielaczem za pomocą złączek lub kształtek stalowych wybór zależy od materiału rury i warunków panujących w pomieszczeniu.

Zasobnik CWU ustawia się w pobliżu kotła, aby skrócić długość obiegu grzewczego. Połączenie zasobnika z kotłem realizuje się rurami tego samego materiału co instalacja CO. Na przewodzie zasilającym montuje się zawór zwrotny i pompę obiegową pompa powinna być zamontowana przed zaworem, aby uniknąć pracy zaworu pod zmiennym ciśnieniem. Na przewodzie bezpieczeństwa montuje się zawór bezpieczeństwa 3 bar, a za nim odpływ kanalizacyjny obowiązkowo z przerwą powietrzną.

Płukanie instalacji przed uruchomieniem

Przed pierwszym uruchomieniem całą instalację należy przepłukać wodą wodociągową pod ciśnieniem wyższym od roboczego. Płukanie usuwa zanieczyszczenia powstałe podczas montażu: opiłki, resztki uszczelek, smary gwintowe. Ciśnienie próbne wynosi 1,5-krotność ciśnienia roboczego, co w praktyce oznacza 3 bary dla instalacji o ciśnieniu nominalnym 2 bar. Próbę szczelności przeprowadza się przez minimum 30 minut spadek ciśnienia nie powinien przekroczyć 0,2 bar.

Po płukaniu instalację napełnia się wodą demineralizowaną lub przefiltrowaną twarda woda powoduje osady kamienne na ściankach wymiennika i wężownicy. Dodatek środka antykorozyjnego do wody chroni elementy stalowe przed korozją. Napełnianie prowadzi się powoli, od dołu do góry, z jednoczesnym odpowietrzaniem przez automatyczny odpowietrznik na rozdzielaczu.

Uruchomienie kotła zaczyna się od wypełnienia instrukcji producenta dotyczącej konfiguracji parametrów pracy. Sterownik kotła wymaga nastawienia temperatury maksymalnej dla obiegu CWU (zazwyczaj 60-65 °C), krzywej grzewczej dla obiegu CO oraz trybu priorytetu. Po uruchomieniu sprawdza się działanie zaworów mieszających, pomp obiegowych i czujników temperatury. Każdy element powinien być zweryfikowany w trybie ręcznym przed przełączeniem systemu w tryb automatyczny.

Regulacja i wyważenie instalacji

Wyważenie hydrauliczne instalacji polega na wyrównaniu przepływów w każdym obiegu względem projektowych wartości. W obiegu grzejnikowym wykorzystuje się zawory termostatyczne z fabrycznymi nastawami regulacja polega na przestawieniu wkładek na wartości odpowiadające obliczeniom projektowym. W obiegu podłogowym wyważanie realizuje się rotametrami na rozdzielaczu każdą pętlę reguluje się indywidualnie, mierząc różnicę temperatur między zasilaniem a powrotem.

Po wyważeniu przeprowadza się test funkcjonalny trybu CWU: podgrzewanie zasobnika powinno trwać tyle, ile wynika z obliczeń mocy kotła i pojemności wężownicy. Czas podgrzewu 150-litrowego zasobnika przez kocioł 14 kW przy różnicy temperatur 40 °C wynosi około 25-30 minut wartość ta potwierdza poprawność doboru komponentów. Jeśli czas podgrzewu jest dłuższy, należy sprawdzić przepływ w obiegu kotłowym i czystość wężownicy.

Przegląd instalacji CO przeprowadza się minimum raz w roku najlepiej przed sezonem grzewczym. Zakres przeglądu obejmuje kontrolę szczelności połączeń, sprawdzenie ciśnienia w naczyniu wzbiorczym, oczyszczenie palnika kotła oraz weryfikację ustawień sterownika. Częstotliwość przeglądów określa producent kotła w instrukcji obsługi standardem jest przegląd roczny z wpisem do karty urządzenia.

Kiedy instalacja działa poprawnie przez pełny sezon grzewczy, można uznać, że schemat instalacji CO i CWU z kotła gazowego jednofunkcyjnego został zrealizowany zgodnie ze sztuką. Komfort cieplny, ekonomia pracy i bezawaryjność systemu zależą od jakości projektu, precyzji montażu i regularnej konserwacji każdy z tych elementów ma znaczenie, żaden nie może być potraktowany po macoszemu.
