Praktyczny schemat instalacji CO i CWU w domu jednorodzinnym

Planowanie instalacji grzewczej w domu jednorodzinnym potrafi przytłoczyć nawet doświadczonego inwestora ilość dostępnych rozwiązań na rynku rośnie z roku na rok, a każdy hydraulik zdaje się mieć własną wizję tego, jak powinien wyglądać prawidłowy schemat. Problem w tym, że za pozornie drobnymi wyborami typem zaworu mieszającego, średnicą przewodów czy sposobem podłączenia zasobnika cwu kryją się realne konsekwencje dla komfortu cieplnego, rachunków za paliwo i trwałości całego osprzętu. Zanim wydasz pierwszą złotówkę na rury i kotły, warto zrozumieć, jak poszczególne elementy ze sobą współgrają bo to właśnie od tych powiązań zależy, czy system będzie działał jak dobrze naoliwiony mechanizm, czy jak skrzypiąca maszyna, którą co sezon trzeba naprawiać.

• Kluczowe elementy schematu instalacji CO i CWU
• Typowe rozwiązania hydrauliczne dla domu jednorodzinnym
• Dobór kotła i podgrzewacza w instalacji CO i CWU
• Montaż i rozmieszczenie rur w schemacie CO i CWU
• Kontrola i konserwacja instalacji CO i CWU
• Schemat instalacji CO i CWU w domu jednorodzinnym pytania i odpowiedzi

Kluczowe elementy schematu instalacji CO i CWU

Każdy poprawnie zaprojektowany schemat instalacji co i cwu w domu jednorodzinnym składa się z trzech uzupełniających się obiegów, które muszą ze sobą komunikować się bez zakłóceń. Pierwszy z nich to obieg źródła ciepła niezależnie od tego, czy mowa o kotle gazowym, pompie ciepła, czy urządzeniu na paliwo stałe który dostarcza energię termiczną do pozostałych części systemu. Drugi obieg to sieć dystrybucji ciepła, czyli przewody prowadzące gorącą wodę do grzejników, ogrzewania podłogowego lub klimakonwektorów. Trzeci obieg to instalacja cwu, która przygotowuje wodę użytkową do celów sanitarnych od prysznica po zmywarkę. Pominięcie choćby jednego z tych elementów w dokumentacji projektowej skutkuje tym, że wykonawca na budowie zmuszony jest podejmować decyzje intuicyjne, a te rzadko kiedy pokrywają się z intencjami projektanta.

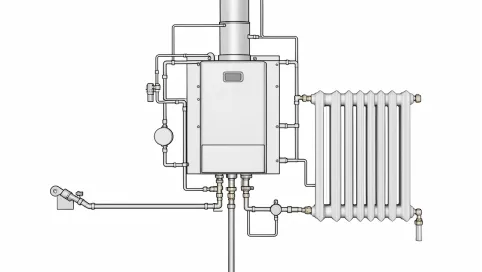

Centralnym węzłem każdego schematu jest kocioł, który pełni rolę generatora ciepła jego moc dobiera się na podstawie sumy zapotrzebowania na ogrzewanie wszystkich pomieszczeń oraz szczytowego poboru cwu, jaki może wystąpić w godzinach porannych, gdy domownicy korzystają jednocześnie z łazienki i kuchni. Dla typowego domu o powierzchni 150-200 m² wystarczający okazuje się kocioł o mocy 20-28 kW, pod warunkiem że budynek spełnia aktualne normy izolacyjne zgodne z Warunkami Technicznymi 2021. Przeczytaj więcej o doborze mocy kotła na stronie https://www.gov.pl/web/budownictwo/warunki-techniczne artykuł informacyjny, zewnętrzny nofollow.

Obok kotła sytuuje się zasobnik cwu pojemnościowy podgrzewacz wody użytkowej wyposażony w wężownicę wymiany ciepła, przez którą przepływa gorąca woda z obiegu co. Pojemność zbiornika dobiera się do liczby domowników: dla rodziny czteroosobowej rekomendowane są zasobniki o pojemności 150-200 litrów, co pozwala na skokowy pobór wody bez przegrzewania kotła. Zasobniki mniejsze niż 100 litrów sprawdzają się w gospodarstwach jedno- lub dwuosobowych, gdzie jednoczesne korzystanie z ciepłej wody ogranicza się do minimum.

Podobny artykuł schemat instalacji co w układzie zamkniętym

Rozdzielacz hydrauliczny, nazywany potocznie sprzęgłem lub buforem hydraulicznym, pełni funkcję separatora ciśnienia między obiegiem kotła a obiegiem dystrybucji. Jego obecność w schemacie eliminuje wzajemne oddziaływanie ciśnień generowanych przez pompę kotła i pompy obiegowe poszczególnych pętli grzewczych bez niego dochodzi do zjawiska tak zwanego prądu bypassowego, gdzie część wody krąży w zamkniętej pętli, nie docierając do grzejników. Średnica rozdzielacza powinna być co najmniej 1,5 raza większa od średnicy największego podłączonego przewodu, co minimalizuje opory przepływu do wartości poniżej 15 mm słupa wody na metr bieżący.

Naczynie wzbiorcze kompensuje rozszerzalność objętościową wody podgrzanej w zamkniętym obiegu bez niego wzrost ciśnienia groziłby rozerwaniem przewodów lub uszkodzeniem kotła. W instalacjach zamkniętych stosuje się naczynia przeponowe z gumową błoną, których pojemność oblicza się na podstawie całkowitej objętości wody w układzie pomnożonej przez współczynnik rozszerzalności wynoszący 0,035 dla temperatury 90°C. Dla instalacji o pojemności 200 litrów minimalna pojemność naczynia wynosi więc 7 litrów w praktyce stosuje się zbiorniki 8-12 litrów, aby zachować margines bezpieczeństwa.

Zawory mieszające trójdrogowe lub czterodrogowe pozwalają na regulację temperatury wody trafiającej do poszczególnych obiegów. W ogrzewaniu podłogowym, gdzie maksymalna temperatura powierzchni nie może przekraczać 26°C w pomieszczeniach strefowych i 29°C w strefie przyległej, zawór mieszający obniża temperaturę wody z kotła (rzędu 70°C) do wartości bezpiecznej dla podłogi. Mechanizm działania polega na mieszaniu strumienia gorącej wody powrotnej z chłodniejszym strumieniem wody powrotnej z obiegu podłogowego proporcje reguluje termostatyczna głowica nastawiona na zadaną wartość. Brak takiego zaworu w systemie z ogrzewaniem płaszczyznowym skutkuje przegrzewaniem posadzki, dyskomfortem użytkowników i podwyższonym zużyciem energii.

Przeczytaj również o schemat instalacji co średnice rur

Typowe rozwiązania hydrauliczne dla domu jednorodzinnym

Wybór koncepcji hydraulicznej determinuje rozkład temperatur w całej instalacji, a co za tym idzie jej sprawność i koszty eksploatacji. Pierwszym klasycznym rozwiązaniem jest instalacja dwururowa z rozdzielaczem, gdzie każdy grzejnik otrzymuje osobną parę przewodów zasilający i powrotny co pozwala na niezależną regulację przepływu przez każde urządzenie odbiorcze. W przeciwieństwie do instalacji jednorurowej, gdzie woda przepływa kolejno przez wszystkie grzejniki, temperatura na każdym kolejnym odcinku spada w sposób naturalny, wymuszając przeszacowanie mocy urządzeń końcowych o 15-20% w stosunku do zapotrzebowania.

Drugie powszechnie stosowane rozwiązanie to instalacja płaszczyznowa z rozdzielaczem podłogowym cała powierzchnia podłogi pełni funkcję wielkogabarytowego grzejnika, emitując ciepło przez promieniowanie podczerwone, co zapewnia równomierny rozkład temperatur w pomieszczeniu i eliminuje zjawisko konwekcji unoszącej kurz. Schemat instalacji co i cwu w domu jednorodzinnym z ogrzewaniem podłogowym wymaga wykonania wylewki anhydrytowej lub cementowej o grubości 6-8 cm nad rurami, która pełni rolę akumulatora ciepła i gwarantuje powolne, stabilne oddawanie energii nawet po wyłączeniu kotła. Efekt akumulacyjny pozwala na pracę kotła w trybie przełączalnym z przerwami trwającymi do 2 godzin bez odczuwalnego spadku komfortu.

Trzecie rozwiązanie stanowi układ hybrydowy, łączący tradycyjne grzejniki wysokotemperaturowe z ogrzewaniem niskotemperaturowym ręcznie lub automatycznie sterowany zawór mieszający kieruje schłodzoną wodę powrotną z ogrzewania podłogowego z powrotem do kotła, podnosząc jej temperaturę przed ponownym wpuszczeniem do pętli podłogowej. Tego typu konfiguracja sprawdza się szczególnie w budynkach modernizowanych, gdzie istniejące grzejniki wymagają temperatury zasilania 70-80°C, a nowo montowane ogrzewanie podłogowe komfortowo pracuje w zakresie 35-45°C. Oszczędność energii w trybie hybrydowym sięga 12-18% w porównaniu z samym ogrzewaniem grzejnikowym, ponieważ obniżenie temperatury spalin w kotle kondensacyjnym przekłada się na wyższą sprawność chwilową urządzenia.

Może Cię zainteresować też ten artykuł instalacja off grid schemat

Częstym błędem spotykanym w projektach modernizacyjnych jest pominięcie zaworu termostatycznego na powrocie do kotła, co powoduje zjawisko tak zwanego krótkiego obiegu woda krąży między kotłem a najbliższym grzejnikiem, nie wykorzystując w pełni energii do ogrzania dalszych pomieszczeń. Zawór termostatyczny utrzymuje minimalną temperaturę powrotu na poziomie 55°C w kotle kondensacyjnym, co warunkuje skraplanie pary wodnej w spalinach i osiągnięcie sprawności znamionowej przekraczającej 100% wartości opałowej paliwa. Bez tego elementu kocioł pracuje jako urządzenie konwencjonalne, a inwestor płaci wyższą cenę za gaz lub olej przy identycznym komforcie cieplnym.

W domach z dwoma lub trzema kondygnacjami stosuje się strefowanie hydrauliczne, gdzie każda kondygnacja otrzymuje osobną pompę obiegową sterowaną termostatem pokojowym rozwiązanie to eliminuje problem nierównomiernego ogrzewania pięter wynikający z naturalnej konwekcji i różnicy ciśnień hydrostatycznych. Pompy strefowe dobiera się na podstawie oporu hydraulicznego danej pętli, mierzonego w metrach słupa wody, a ich maksymalna wydajność nie powinna przekraczać wartości przepływu krytycznego, powyżej której występują hałasy przepływowe w zaworach i rurach. Dla typowej pętli o długości 80 metrów i oporze 15 kPa wystarczająca jest pompa o wydajności 0,8-1,2 m³/h i wysokości podnoszenia 2-3 metrów słupa wody.

Dobór kotła i podgrzewacza w instalacji CO i CWU

Źródło ciepła musi pokryć jednocześnie szczytowe zapotrzebowanie na ogrzewanie, które w polskich warunkach klimatycznych występuje przy temperaturze zewnętrznej -20°C (strefa IV według normy PN-EN 12831), oraz zapotrzebowanie na cwu, które kształtuje się na poziomie 40-50 litrów wody o temperaturze 45°C na osobę dziennie. Prostownym sposobem wstępnego doboru mocy kotła jest wzór: moc [kW] = powierzchnia [m²] × współczynnik zapotrzebowania [W/m²], gdzie dla domów z lat dziewięćdziesiątych przyjmuje się 120-150 W/m², dla domów z lat dwutysięcznych 80-100 W/m², a dla domów zgodnych z WT2021 nawet poniżej 60 W/m².

Kotły gazowe kondensacyjne stanowią obecnie najczęściej wybierane rozwiązanie w nowych instalacjach ich sprawność sięga 108-110% wartości opałowej dzięki odzyskiwaniu ciepła utajonego ze skraplania pary wodnej w spalinach. Kluczowym parametrem przy wyborze kotła gazowego jest zakres modulacji mocy, który dla kotłów jednofunkcyjnych współpracujących z zasobnikiem cwu powinien wynosić minimum 1:5 oznacza to, że kocioł o mocy 20 kW może pracować z mocą minimalną 4 kW, co pozwala na płynne dostosowanie się do zmiennego zapotrzebowania w okresach przejściowych. Kotły o modulacji 1:3 lub niższej często przegrzewają pomieszczenia wiosną i jesienią, generując niepotrzebne straty energii i obniżając komfort użytkowania.

Pompy ciepła typu powietrze-woda zyskują na popularności jako alternatywa dla kotłów gazowych, szczególnie w domach energooszczędnych, gdzie temperatura zasilania instalacji nie przekracza 55°C przez większą część sezonu grzewczego. Współczynnik wydajności COP (Coefficient of Performance) dla nowoczesnych urządzeń wynosi 4,0-5,0 przy temperaturze zewnętrznej 7°C, co oznacza, że z 1 kWh energii elektrycznej urządzenie dostarcza 4-5 kWh ciepła do instalacji. Należy jednak pamiętać, że przy temperaturze -15°C sprawność pomp spada do wartości COP 2,0-2,5, a w skrajnych przypadkach konieczne jest załączenie grzałki elektrycznej wspomagającej tak zwanej grzałki biwalentnej, która podnosi koszty eksploatacji.

Podgrzewacze pojemnościowe cwu montowane są najczęściej w układzie pośrednim z wężownicą, gdzie czynnik grzewczy z kotła krąży w zamkniętej pętli, oddając ciepło do wody użytkowej przez ściankę wężownki wykonanej ze stali nierdzewnej lub mosiądzu. Pojemność zasobnika musi uwzględniać nie tylko liczbę domowników, ale także jednoczesność poboru w gospodarstwie czteroosobowym prawdopodobieństwo jednoczesnego korzystania z dwóch punktów poboru (prysznic + zlew kuchenny) wynosi 0,6 według normy PN-EN 806, co przekłada się na rzeczywisty szczytowy pobór rzędu 30-35 litrów na minutę. Zasobnik 150-litrowy o mocy wężownicy 20 kW nagrzewa wodę od temperatury 10°C do 45°C w czasie poniżej 20 minut, co pozwala na obsługę kolejnego punktu poboru bez wydłużania przerw w dostawie ciepłej wody.

Bezpośredni sposób podgrzewu cwu stosuje się w przepływowych podgrzewaczach elektrycznych lub gazowych, które ogrzewają wodę w momencie przepływu przez wymiennik ciepła brak zasobnika eliminuje straty postojowe wynikające z cyklicznego nagrzewania zgromadzonej wody. Rozwiązanie to sprawdza się w domach letnich lub mieszkaniach, gdzie dzienny pobór ciepłej wody nie przekracza 30 litrów, ponieważ przepływowe podgrzewacze wymagają mocy 18-24 kW dla komfortowego prysznica i znaczących nakładów na instalację elektryczną trójfazową lub gazową z odprowadzeniem spalin. W domach jednorodzinnych z stałym pobytem zasobnik pojemnościowy pozostaje rozwiązaniem bardziej uniwersalnym i ekonomicznym.

Montaż i rozmieszczenie rur w schemacie CO i CWU

Trasowanie przewodów w schemacie instalacji co i cwu w domu jednorodzinnym wymaga uwzględnienia warstwowego układu przewodów rury zasilające prowadzi się nad powrotnymi, aby wykorzystać naturalną konwekcję jako czynnik wspomagający przepływ w przypadku awarii pompy obiegowej. Minimalne odległości między przewodami różnych obiegów wynoszą 5 cm dla rur o średnicy do 22 mm, co zapewnia możliwość wykonania izolacji termicznej bez wzajemnego styku i eliminuje przenikanie ciepła z przewodów zasilających do powrotnych. Izolacja z pianki polietylenowej lub wełny mineralnej o grubości co najmniej 20 mm jest obowiązkowa dla wszystkich przewodów CO zgodnie z Warunkami Technicznymi WT2021, których wartości współczynnika przenikania ciepła U dla rur izolowanych nie mogą przekraczać 0,035 W/m²K.

Średnice przewodów dobiera się na podstawie obliczeń hydraulicznych uwzględniających przepływ masowy czynnika, dopuszczalny spadek ciśnienia oraz prędkość przepływu, która w instalacjach domowych nie powinna przekraczać 1,0 m/s dla rur metalowych i 0,5 m/s dla rur tworzywowych wyższe prędkości generują hałasy i przyspieszają erozję ścianek wewnętrznych. Typowy rozkład średnic dla domu jednorodzinnego wygląda następująco: przewód główny kotłowy 28-35 mm, odgałęzienia do rozdzielacza 22-28 mm, pętle grzejnikowe 15-18 mm, obieg ogrzewania podłogowego 16-20 mm. Stosowanie przewodów o średnicy mniejszej niż 15 mm na długościach przekraczających 10 metrów skutkuje nadmiernymi oporami przepływu i koniecznością stosowania pompy o większej mocy, co podnosi koszty eksploatacji.

Rury wielowarstwowe z rdzeniem aluminiowym (PE-Xc/Al/PE-Xc) zdominowały rynek instalacyjny ze względu na połączenie elastyczności charakterystycznej dla tworzyw z szczelnością barierową metalu aluminiowa warstwa pośrednia eliminuje dyfuzję tlenu przez ściankę rury, co zapobiega korozji elementów stalowych w instalacji. Minimalny promień gięcia rury wielowarstwowej wynosi trzykrotność średnicy zewnętrznej, co przy rurze 16 mm daje promień 48 mm zbyt ostre zgięcia powodują falowanie ścianki i osłabienie struktury, prowadząc do przecieków po kilku latach eksploatacji. Połączenia kolanek i trójników wykonuje się przez zaprasowanie mosiężnych kształtek wciskanych lub przez zaciskanie pierścieni stalowych oba rozwiązania zapewniają szczelność przy ciśnieniu roboczym do 10 barów i temperaturze do 95°C.

Przewody cwu prowadzi się zazwyczaj poziomo z lekkim spadkiem w kierunku punktów poboru, co umożliwia spust wody z instalacji podczas konserwacji i zapobiega tworzeniu się kieszeni powietrznych utrudniających przepływ. Cyrkulacja cwu, czyli ciągłe krążenie ciepłej wody w zamkniętej pętli między zasobnikiem a najdalszym punktem poboru, eliminuje konieczność odprowadzania zimnej wody przed rozpoczęciem kąpieli czas oczekiwania na ciepłą wodę skraca się z 30-60 sekund do zera, kosztem jednak stałego zużycia energii na pokonanie oporów przepływu przez pompę cyrkulacyjną.Nowoczesne instalacje stosują pompę cyrkulacyjną z timerem lub czujnikiem obecności, która załącza się wyłącznie w godzinach typowego użytkowania między 6:00 a 9:00 oraz 17:00 a 22:00 co redukuje roczne zużycie energii elektrycznej do wartości poniżej 100 kWh.

Montaż przewodów w warstwie podłogowej wymaga wykonania izolacji termicznej od gruntu minimum 10-centymetrową warstwą polistyrenu ekstrudowanego oraz folii barierowej parowej, która zapobiega kondensacji wilgoci na zimnych powierzchniach. Rury mocuje się do warstwy izolacyjnej za pomocą spinek lub taśmy perforowanej w rozstawie co 30-40 cm, a przed wylaniem wylewki obowiązkowo przeprowadza się próbę ciśnieniową przy ciśnieniu 1,5-krotności ciśnienia roboczego, utrzymywaną przez minimum 24 godziny. Spadek ciśnienia podczas próby nie powinien przekraczać 0,6 bara większy spadek świadczy o nieszczelności wymagającej lokalizacji i usunięcia przed zasypaniem rur wylewką.

Kontrola i konserwacja instalacji CO i CWU

Automatyka sterująca współczesną instalacją grzewczą składa się z kilku współpracujących ze sobą modułów regulator pogodowy mierzy temperaturę zewnętrzną i na tej podstawie wyznacza temperaturę zasilania kotła zgodnie z krzywą grzewczą zapisaną w pamięci urządzenia, a termostaty pokojowe korygują moc kotła w czasie rzeczywistym w odpowiedzi na aktualne zapotrzebowanie cieplne pomieszczeń. Krzywa grzewcza definiuje nachylenie linii łączącej temperaturę zewnętrzną z temperaturą zasilania dla domów energooszczędnych nachylenie wynosi 0,5-0,8, co oznacza, że przy spadku temperatury zewnętrznej o 1°C temperatura zasilania rośnie o 0,5-0,8°C. Nieprawidłowo dobrana krzywa skutkuje przegrzewaniem lub niedogrzewaniem budynku i może prowadzić do 15-20% nadmiernego zużycia paliwa.

Czujniki temperatury wody montuje się w kieszeniach wykonanych w specjalnych probeopracowanych tulejach ich prawidłowe umiejscowienie ma krytyczne znaczenie dla działania automatyki, ponieważ zbyt bliskie sąsiedztwo źródła ciepła zawyża odczyt, a zbyt dalekie opóźnia reakcję kotła na zmiany zapotrzebowania. Czujnik temperatury zewnętrznej powinien być zamontowany na północnej lub północno-wschodniej elewacji budynku, w miejscu nienarażonym na bezpośrednie nasłonecznienie i osłoniętym od wiatru, co gwarantuje odczyt zgody z rzeczywistymi warunkami klimatycznymi otoczenia. W przypadku braku czujnika zewnętrznego regulator pracuje w trybie stałotemperaturowym, sterując kotłem na podstawie temperatury wody powrotnej rozwiązanie mniej precyzyjne, ale akceptowalne dla prostych instalacji jednokotłowych.

Coroczna konserwacja instalacji co i cwu powinna obejmować czyszczenie kotła z nagromadzonego sadzy i kamienia kotłowego, kontrolę szczelności połączeń hydraulicznych, sprawdzenie ciśnienia w naczyniu wzbiorczym oraz ocenę stanu anody magnezowej w zasobniku cwu. Ciśnienie wstępne naczynia przeponowego mierzy się manometrem przy wyłączonym i ostudzonym systemie prawidłowa wartość dla instalacji zamkniętej wynosi 1,0-1,5 bara, co odpowiada wysokości słupa wody odpowiadającej połowie wysokości budynku mierzonej od poziomu kotła. Spadek ciśnienia poniżej 0,8 bara świadczy o rozszczelnieniu układu lub pęknięciu membrany w naczyniu, co wymaga natychemiastowej interwencji.

Anoda magnezowa w zasobniku cwu pełni funkcję protektora galwanicznego metal aktywniejszy od stali chroni zbiornik przed korozją, ulegając stopniowemu roztworzeniu w procesie reakcji elektrochemicznej. zużycie anody powyżej 50% jej pierwotnej masy oznacza konieczność wymiany w twardej wodzie o zasadowości przekraczającej 150 mg/l CaCO₃ proces ten przyspiesza, dlatego w rejonach o wysokiej twardości wody zaleca się kontrolę anody co 12 miesięcy. Brak wymiany zużytej anody skraca żywotność zbiornika zasobnika z projektowanych 15-20 lat do 5-8 lat, co generuje koszty przedwczesnej wymiany urządzenia.

Filtracja wody sieciowej przed jej wpływem do instalacji cwu redukuje twardość wody i zapobiega osadzaniu się kamienia kotłowego na ściankach wymiennika ciepła separator magnetyczny i filtr z wkładem polifosfatowym stanowią minimalne wyposażenie zabezpieczające kocioł przed awarią spowodowaną złymi parametrami wody. Parametry wody zasilającej instalację cwu powinny spełniać wymagania normy PN-EN 806 twardość całkowita poniżej 15°N, pH w zakresie 6,5-8,5, zawartość tlenu poniżej 0,02 mg/l dla instalacji zamkniętych. Woda nie spełniająca tych kryteriów wymaga uzdatnienia przed wpływem do systemu, co jest jednorazowym wydatkiem rzędu 500-2000 PLN, zwracającym się w postaci wydłużonej żywotności kotła i zasobnika.

Okresowa kontrola szczelności instalacji wykonywana jest przez napełnienie systemu wodą z dodatkiem barwnika fluoresceiny lub innym środkiem wizualizującym przecieki metoda ta pozwala na wykrycie nieszczelności o wydatku poniżej 0,05 litra na godzinę, niedostrzegalnych gołym okiem na suchych powierzchniach. Przecieki w widocznych miejscach można zlokalizować samodzielnie, natomiast nieszczelności w warstwie wylewki lub w przewodach prowadzonych w bruzdach ściennych wymagają interwencji specjalisty dysponującego kamerą termowizyjną lub urządzeniem do nasłuchiwania akustycznego. Koszt usługi lokalizacji przecieku wynosi 200-500 PLN, co jest ułamkiem kosztów naprawy zalanych sufitów i ścian poniżej nieszczelnego odcinka.

Modernizacja starej instalacji co przebiegająca etapami wymaga dokumentacji powykonawczej każdego etapu zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie brak aktualnej dokumentacji utrudnia legalizację instalacji przed odbiorem kominiarskim i może skutkować nałożeniem kary administracyjnej. Projektanta instalacji należy zatrudnić nie tylko na etapie budowy nowego domu, ale również przy gruntownej modernizacji istniejącego systemu każda zmiana w schemacie hydraulicznym wpływa na rozkład ciśnień w pozostałych częściach instalacji i wymaga weryfikacji obliczeniowej, którą wykonuje wyłącznie osoba z uprawnieniami budowlanymi w specjalności instalacyjnej.

Wymiana źródła ciepła na urządzenie o innej charakterystyce temperaturowej na przykład zamiana kotła węglowego na pompę ciepła wymaga przeprojektowania całej instalacji dystrybucyjnej, ponieważ urządzenia wysokotemperaturowe projektowane były pod kątem temperatur zasilania 80-90°C, podczas gdy pompa ciepła efektywnie pracuje w zakresie 35-55°C. Obniżenie parametrów pracy w istniejącym układzie wysokotemperaturowym obniża sprawność pompy nawet o 30% i może wymagać wymiany grzejników na modele niskotemperaturowe o powiększonej powierzchni wymiany ciepła lub docieplenia budynku do poziomu umożliwiającego pokrycie zapotrzebowania przy temperaturach podłogowych. Decyzja o wymianie źródła ciepła powinna zawsze poprzedzać audyt energetyczny budynku, który określi faktyczne zapotrzebowanie na ciepło i wskaże optymalne rozwiązanie technologiczne dla konkretnego obiektu.

Archiwizacja dokumentacji technicznej instalacji schematów hydraulicznych, protokołów z prób ciśnieniowych, instrukcji obsługi urządzeń oraz harmonogramów konserwacji w formie cyfrowej i papierowej ułatwia przyszłe naprawy, modernizacje i ewentualną sprzedaż nieruchomości. Kupujący dom zwracają coraz większą uwagę na stan instalacji grzewczej i chętnie płacą premię za budynki z udokumentowaną historią serwisową i aktualnymi protokołami przeglądów kominiarskich. Zbieranie faktur, gwarancji i protokołów w jednym segregatorze najlepiej trwałym i oznaczonym logo budynku stanowi minimalny wysiłek, który zwraca się wielokrotnie przy pierwszej awarii lub planowanej rozbudowie systemu.
