Schemat instalacji CO z kotłem gazowym – diagramy

Redakcja 2025-04-27 21:25 / Aktualizacja: 2026-01-19 09:14:42 | Udostępnij:

Rozumiem, jak frustrujące bywa planowanie instalacji centralnego ogrzewania z kotłem gazowym, gdy chcesz uniknąć błędów kosztujących czas i pieniądze. W tym artykule skupimy się na praktycznych schematach, które ułatwiają decyzję: od dwufunkcyjnych kotłów z wbudowanym zasobnikiem, przez podłogówkę i wielkobiegowe układy, po kluczowe zawory, pompy oraz zabezpieczenia. Poznasz konfiguracje grawitacyjne, hybrydowe z pompami ciepła i solarami, by wybrać układ idealnie dopasowany do twojego domu.

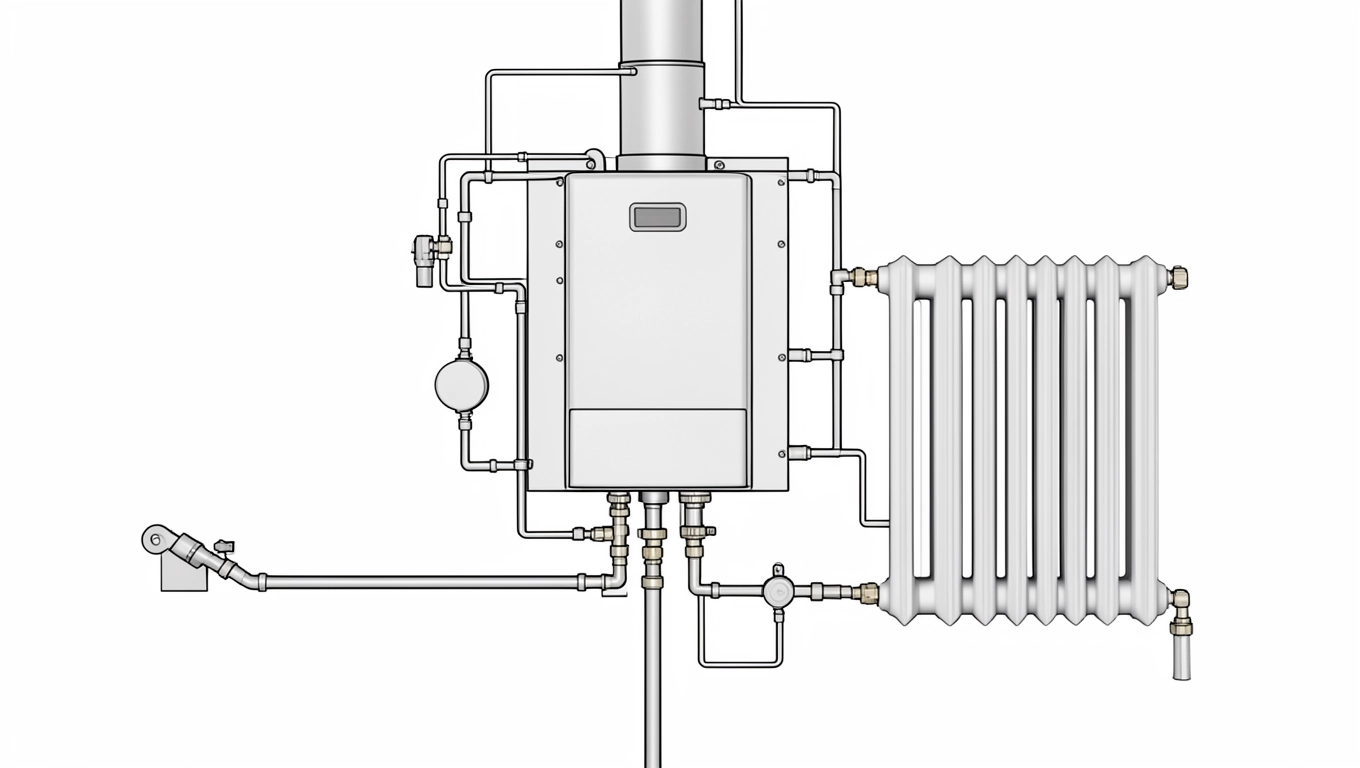

schemat instalacji co z kotłem gazowym

Schemat CO z kotłem gazowym dwufunkcyjnym

Kocioł gazowy dwufunkcyjny łączy ogrzewanie i ciepłą wodę użytkową w jednym urządzeniu, co upraszcza instalację w domach jednorodzinnych. Podstawowy schemat obejmuje kocioł z wymiennikiem ciepła, pompę obiegową i rozdzielacz do grzejników lub podłogówki. Woda z kotła krąży w zamkniętym obiegu CO, a osobny płaszcz wytwarza CWU na bieżąco. Taki układ sprawdza się w budynkach do 150 m², gdzie zapotrzebowanie na ciepło nie przekracza 25 kW. Konfiguracja hybrydowa dodaje bufor lub pompę ciepła dla oszczędności gazu.

W schemacie grawitacyjnym kocioł gazowy dwufunkcyjny montuje się niżej niż grzejniki, eliminując pompę dla mniejszych kosztów. Rury pionowe o średnicy 32-40 mm zapewniają naturalny ciąg. Dodatkowe źródło ciepła, jak kaskada solarna, podłącza się równolegle przez trójnik. Zaleta to niska awaryjność, choć regulacja temperatury bywa trudniejsza. W nowoczesnych wariantach hybrydowych kocioł wspomaga pompę ciepła w mrozy poniżej -10°C.

Elementy schematu w liście

  • Kocioł dwufunkcyjny z zamkniętą komorą spalania.
  • Pętla CO z zaworem mieszającym.
  • Rozdzielacz do 5-8 obiegów podłogowych.
  • Zawór bezpieczeństwa na 3 bary.
  • Manometr i termometr cyfrowy.

Instalacja wymaga precyzyjnego poziomowania kotła, by uniknąć powietrza w układzie. Schemat zakłada filtr magnetyczny przed pompą, chroniący przed osadami. W hybrydzie z ekogroszkiem kocioł gazowy działa jako backup, przełączany automatycznie.

Zobacz także: Schemat instalacji CO w układzie zamkniętym – przewodnik

Kocioł gazowy z wbudowanym zasobnikiem CWU

Kocioł gazowy z wbudowanym zasobnikiem CWU o pojemności 48 litrów eliminuje potrzebę zewnętrznego bojlera, oszczędzając miejsce w kotłowni. Warstwowy zasobnik utrzymuje stałą temperaturę wody bez cyklicznego nagrzewania. Moc CWU sięga 28 kW, CO do 23,5 kW, idealne dla rodziny czteroosobowej. Schemat podłączenia obejmuje dopływ zimnej wody, obieg CO i rurę odpływową. Taki kocioł kondensacyjny odzyskuję ciepło ze spalin, podnosząc sprawność do 109%.

W instalacji z wbudowanym zasobnikiem kocioł gazowy dwufunkcyjny priorytetuje CWU, wstrzymując CO podczas kąpieli. Płaszcz ze stali nierdzewnej zapobiega korozji. Schemat hybrydowy integruje solar, gdzie kolektory dogrzewają zasobnik latem. To rozwiązanie dla modernizacji, gdzie przestrzeń jest premium. Efektywność rośnie o 15% dzięki warstwowaniu wody.

Podłączenie wymaga zaworu termostatycznego na dopływie CWU, stabilizującego ciśnienie. W grawitacyjnym wariancie zasobnik montuje się powyżej kotła. Instalacja obejmuje izolację rur, by straty ciepła nie przekraczały 5%. Z doświadczeń instalatorów, taki schemat minimalizuje wahania temperatury o 70%.

Zobacz także: Schemat CO i CWU w Domu Jednorodzinnym 2025

Porównanie pojemności zasobników

Instalacja podłogówki z kotłem gazowym

Podłogówka z kotłem gazowym wymaga niskotemperaturowego obiegu, z temperaturą wody 35-45°C dla komfortu i oszczędności. Schemat obejmuje mieszalnię zewnętrzną, obniżającą temperaturę z kotła 70°C. Rury PEX-Al-PEX układane w spiralach co 15 cm pokrywają całą powierzchnię. Kocioł dwufunkcyjny zasila do 200 m² podłogi. Hybryda z pompą ciepła przełącza się płynnie, oszczędzając 30% gazu.

Instalacja zaczyna się od izolacji styropianem EPS 10 cm, potem mata z rurami i wylewka 5 cm. Schemat grawitacyjny dla podłogówki jest rzadki ze względu na opory przepływu. Dodatkowe źródło, jak kominek z płaszczem wodnym, podłącza się przez bufor 200 l. Kolektory rozdzielcze z przepływomierzami regulują każdy obieg osobno.

  • Maty podłogowe z fabrycznym rozstawem rur.
  • Silniki servomotoryczne na zaworach mieszających.
  • Czujniki podłogowe NTC 10k.
  • Bufor wyrównawczy 100 l dla stabilności.

Temperatura podłogi nie przekracza 29°C w łazienkach wg normy PN-EN 1264. W schemacie z kotłem gazowym kondensacyjnym odzysk ciepła z wentylacji podnosi efektywność.

Podłączenie obiegów CO w schemacie gazowym

Schemat gazowy z wieloma obiegami CO pozwala na niezależną regulację grzejników i podłogówki. Kocioł gazowy dwufunkcyjny zasila rozdzielacz z 4-12 pętlami. Główna pompa high-flow tłoczy wodę do grupowych zaworów mieszających. Podłączenie obejmuje rury główne DN25 i odgałęzienia DN20. Hybrydowy układ dodaje obieg solarny z priorytetem CWU.

W grawitacyjnej konfiguracji obieg CO opiera się na różnicy gęstości wody, z kotłem na dole. Schemat zakłada pionowe risery i poziome kolektory. Dodatkowe źródło ciepła, jak pellet, integruje się przez wymiennik. To ekonomiczne dla starych domów bez prądu w kotłowni.

Podłączenie wymaga syfonów powietrznych na każdym obiegu. W nowoczesnym schemacie gazowym sterownik pogodowy moduluje moc kotła. Instalacja obejmuje presostat do kontroli ciśnienia w obiegach.

Typy obiegów

  • Obieg grzejnikowy: 60-70°C.
  • Obieg podłogowy: 35-45°C.
  • Obieg buforowy: 50-60°C.
  • Hybrydowy z pompą ciepła: zmienna temperatura.

Zawory i pompy w instalacji z kotłem gazowym

Zawory i pompy to serce regulacji w instalacji z kotłem gazowym, zapewniając efektywny obieg. Pompa obiegowa o zmiennej prędkości dostosowuje przepływ do zapotrzebowania. Zawór mieszający 4-drogowy obniża temperaturę dla podłogówki. Schemat dwufunkcyjny integruje zawór przełączny CWU/CO. W hybrydzie pompa ciepła komunikuje się z kotłem przez Modbus.

Instalacja pomp wymaga podkładek antywibracyjnych, by uniknąć hałasu. Zawory kulowe odcinające ułatwiają serwis. W grawitacyjnym schemacie pompy brak, zastąpione zaworami termostatycznymi. Dodatkowe źródło solarne używa pomp cyrkulacyjnych DC.

Sterowanie zaworami przez termostaty pokojowe optymalizuje zużycie gazu o 20%. Schemat obejmuje zawór różnicowy dla równowagi obiegów. Wybór pomp Grundfos lub Wilo gwarantuje trwałość 10 lat.

Schemat CWU z kotłem kondensacyjnym

Schemat CWU z kotłem kondensacyjnym wykorzystuje wymiennik płytowy dla szybkiego nagrzewu wody. Kocioł gazowy dwufunkcyjny z wbudowanym zasobnikiem zapewnia 20 l/min przy 40°C. Podłączenie obejmuje filtr na dopływie i zawór zwrotny. W hybrydzie solar dogrzewa CWU, redukując gaz o 40% latem. Kondensacja spalin podnosi sprawność do 98%.

Instalacja CWU zakłada rury PP z izolacją, minimalizując straty. Schemat grawitacyjny dla CWU jest prosty, z pionowym dopływem. Dodatkowe źródło, jak rekuperator z wymiennikiem, odzyskuje wilgoć. Stabilność temperatury to 55°C bez wahań.

  • Przepływomierz na CWU.
  • Zawór antylegionella 60°C.
  • Recyrkulacja dla oszczędności wody.

W schemacie z kotłem gazowym kondensacyjnym priorytet CWU trwa 10 min, potem CO. To idealne dla dużych rodzin.

Zabezpieczenia w schemacie CO gazowego

Zabezpieczenia w schemacie CO gazowego chronią przed przegrzaniem i wyciekiem. Grupowy zawór bezpieczeństwa 3 bar z naczyniem wzbiorczym stabilizuje ciśnienie. Elektroda jonizacyjna wykrywa płomień, blokując gaz. Schemat dwufunkcyjny obejmuje termofus na 95°C. W hybrydzie zabezpieczenia PLC monitorują oba źródła.

Instalacja wymaga detektora CO i gazu ziemnego. Zawór odcinający termiczny zamyka gaz przy 80°C. W grawitacyjnym schemacie dodatkowe spływy powietrza. Filtry Y-strumieniowe chronią pompę.

Schemat zakłada wyłącznik awaryjny i sygnalizator akustyczny. Zabezpieczenie przed zamarzaniem to glikol w obiegu zewnętrznym. Regularny test co rok przedłuża żywotność.

Pytania i odpowiedzi: Schemat instalacji CO z kotłem gazowym

  • Jaki jest przykładowy schemat instalacji centralnego ogrzewania z kotłem gazowym dwufunkcyjnym kondensacyjnym?

    Schemat obejmuje kocioł dwufunkcyjny kondensacyjny z wbudowanym zasobnikiem warstwowym CWU o pojemności 48 l, np. model ZWSB 30-4A. Instalacja łączy obieg CO (moc 7,3–23,5 kW) z obiegiem ciepłej wody użytkowej (CWU 7,3–28 kW), z zamkniętą komorą spalania, pompą obiegową i armaturą bezpieczeństwa. Zapewnia ogrzewanie podłogowe lub grzejnikowe w domu jednorodzinnym oraz natychmiastowy dostęp do ciepłej wody bez wolnostojącego zasobnika.

  • Jakie są zalety kotła gazowego kondensacyjnego z wbudowanym zasobnikiem w schemacie CO?

    Taki kocioł oszczędza miejsce, eliminując potrzebę zewnętrznego zasobnika, gwarantuje stabilną temperaturę CWU bez wahań dzięki warstwowemu magazynowaniu, osiąga wysoką efektywność energetyczną (technologia kondensacyjna) i niskie emisje. Zamknięta komora spalania zwiększa bezpieczeństwo, nie wymaga tradycyjnego komina, idealne dla nowych budów lub modernizacji z ograniczoną przestrzenią.

  • Czy schemat z kotłem dwufunkcyjnym nadaje się do podłogówki w całym domu?

    Tak, kocioł dwufunkcyjny z jednym obiegiem CO (moc do 23,5 kW) dobrze współpracuje z ogrzewaniem podłogowym w domu jednorodzinnym. Zapewnia niskotemperaturowy obieg (35–45°C), co maksymalizuje efektywność kondensacji, z regulacją pogodową i pompą obiegową dla równomiernego rozprowadzania ciepła.

  • Jakie dylematy rozwiązuje proponowany schemat instalacji CO z kotłem gazowym?

    Rozwiązuje wybór między kotłem gazowym a ekogroszkiem, jednofunkcyjnym a dwufunkcyjnym modelem oraz podłogówką w całym domu. Oferuje kompleksowe ogrzewanie i CWU w jednym urządzeniu, z natychmiastowym komfortem, wysoką efektywnością i bezpieczeństwem, bez dodatkowych elementów jak wolnostojący zasobnik.
