Protokół szczelności instalacji gazowej wzór, który przejdzie bez poprawek

Strach przed odrzuceniem dokumentu przez gazownię bywa większy niż sam koszt instalacji. Źle wypełniony lub niekompletny protokół szczelności instalacji gazowej wzór potrafi wstrzymać odbiór domu na kilka tygodni, a w skrajnych przypadkach skończyć się poleceniem powtórzenia próby ciśnieniowej na koszt właściciela. Poniżej znajdziesz konkretne wartości ciśnień, listę pól, których inspektorzy szukają w pierwszej kolejności, oraz pułapki, przez które nawet doświadczeni wykonawcy tracą czas i nerwy. Tekst powstał z myślą o dwóch grupach: inwestorach indywidualnych, którzy chcą kontrolować jakość zleconej pracy, oraz instalatorach szukających aktualnego wzoru zgodnego z polskim prawem budowlanym i normami zharmonizowanymi.

• Jakie ciśnienie próby wpisać w protokole szczelności
• Najczęstsze błędy przy wypełnianiu protokołu szczelności
• Kto wystawia protokół szczelności i czy potrzebujesz uprawnień
• Wzór protokołu szczelności krok po kroku
• Kiedy protokół szczelności trzeba powtórzyć
• Najczęstsze pytania o protokół szczelności instalacji gazowej
• Checklista przed podpisaniem protokołu

Jakie ciśnienie próby wpisać w protokole szczelności

Ciśnienie próby nie jest wartością uznaniową wykonawcy. Wynika wprost z klasy instalacji oraz rodzaju gazu, który ma przez nią przepływać. Dla instalacji gazowej ziemnej w budynkach mieszkalnych najczęściej stosuje się próbę powietrzem lub gazem obojętnym na poziomie 50 kPa przez minimum 30 minut. Wyższe wartości, rzędu 100 kPa lub nawet 1,6 MPa, pojawiają się przy instalacjach przemysłowych oraz sieciach wysokiego ciśnienia.

Mechanizm takiej próby jest prosty fizycznie: wzrost ciśnienia wewnątrz szczelnego układu o ustaloną wartość, utrzymany przez wymagany czas bez spadku większego niż dopuszczalna tolerancja, świadczy o braku nieszczelności. W praktyce oznacza to, że gaz sprężony do 50 kPa nie ucieka przez połączenia gwintowe, zaciskane czy spawane. Spadek o więcej niż 0,5 kPa w ciągu 30 minut oznacza konieczność zlokalizowania wycieku i powtórzenia testu.

Różnica między próbą główną a sprawdzeniem działania

Wielu wykonawców myli dwa odrębne etapy odbioru. Próba główna, nazywana też wytrzymałościową, weryfikuje szczelność mechaniczną instalacji przed podłączeniem jakiegokolwiek odbiornika. Sprawdzenie działania następuje dopiero po pozytywnym wyniku próby głównej i polega na uruchomieniu gazu ziemnego przy ciśnieniu roboczym, zwykle 1,8 do 2,5 kPa dla gazu typu E (GZ-50).

Wzór protokołu uwzględnia oba te etapy jako osobne pozycje. W pierwszej kolumnie wpisujesz ciśnienie próby głównej, w drugiej czas jej trwania, w trzeciej wynik. Poniżej pojawia się analogiczny blok dla próby roboczej, czyli już z rzeczywistym ciśnieniem dostarczanym przez operatora sieci dystrybucyjnej.

Najczęstsze błędy przy wypełnianiu protokołu szczelności

Pierwszy błąd to brak numeru seryjnego manometru oraz daty jego legalizacji. Inspektor gazowni ma prawo odmówić uznania protokołu, jeśli przyrząd pomiarowy nie posiada aktualnego świadectwa wzorcowania. Legalizacja manometru obowiązuje przez 12 miesięcy, choć wielu instalatorów używa przyrządów bez kontroli daty ważności.

Drugi częsty problem dotyczy jednostki ciśnienia. Wzór zapisany w polskich warunkach technicznych operuje kilobarami, paskalach i milimetrach słupa wody. Pomylenie kPa z mbar lub bar to prosta droga do formalnego odrzucenia dokumentu, nawet jeśli sama próba została wykonana prawidłowo.

Pola, które muszą się znaleźć w dokumencie

• Dane inwestora i adres nieruchomości zgodny z księgą wieczystą
• Numer uprawnień budowlanych wykonawcy w specjalności instalacyjnej
• Średnica i materiał przewodów (miedź, stal czarna, stal nierdzewna, PE)
• Zakres ciśnienia próby głównej i roboczej
• Czas trwania próby z dokładnością do minuty
• Wynik pomiaru początkowego i końcowego
• Data i podpis osoby z uprawnieniami oraz numer wpisu do rejestru

Trzecia grupa błędów wynika z pośpiechu. Wykonawcy wpisują datę planowanego uruchomienia zamiast faktycznej daty wykonania próby. Przy kontroli nadzoru budowlanego taka rozbieżność może skutkować wstrzymaniem dalszych prac do wyjaśnienia.

Kto wystawia protokół szczelności i czy potrzebujesz uprawnień

Protokół szczelności instalacji gazowej wystawia osoba posiadająca uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych. Bez takich uprawnień dokument nie ma mocy prawnej, a gazownia odmówi przyłączenia.

Uprawnienia nadaje Okręgowa Komisja Kwalifikacyjna Polskiej Izby Inżynierów Budownictwa po zdaniu egzaminu pisemnego i ustnego. W praktyce oznacza to minimum pięć lat doświadczenia zawodowego po uzyskaniu tytułu magistra inżyniera lub trzy lata po tytule inżyniera. Wzór protokołu nie zastępuje tych uprawnień, jest jedynie narzędziem do udokumentowania czynności, które uprawniony wykonawca i tak musi przeprowadzić osobiście.

Rola nadzoru inwestorskiego i autorskiego

Przy większych inwestycjach dokument trafia również do inspektora nadzoru inwestorskiego, który potwierdza obecność przy próbie. W takiej sytuacji protokół podpisują dwie osoby: wykonawca z uprawnieniami oraz inspektor. Brak drugiego podpisu nie dyskwalifikuje dokumentu w budownictwie jednorodzinnym, ale może opóźnić odbiór w obiektach użyteczności publicznej.

Najważniejsza zasada: protokół szczelności jest aktem notarialnym stanu instalacji w konkretnym momencie. Fałszowanie daty, ciśnienia czy wyniku to przestępstwo z art. 270 Kodeksu karnego, czyli poświadczenie nieprawdy w dokumencie.

Wzór protokołu szczelności krok po kroku

Wzór protokołu szczelności instalacji gazowej dzieli się na cztery logiczne bloki: identyfikację inwestycji, dane wykonawcy, opis instalacji oraz wyniki pomiarów. Pierwszy blok wymaga pełnego adresu nieruchomości, nazwy inwestora i numeru pozwolenia na budowę lub zgłoszenia robót budowlanych.

Drugi blok to dane firmy i osoby z uprawnieniami. Wpisujesz numer ewidencyjny uprawnień, numer członkowski izby inżynierów oraz termin ważności ubezpieczenia odpowiedzialności cywilnej. Ten ostatni element zaskakuje wielu wykonawców, ponieważ polisa OC chroni inwestora w razie awarii, ale brak jej aktualności dyskwalifikuje protokół formalnie.

Blok trzeci: parametry instalacji

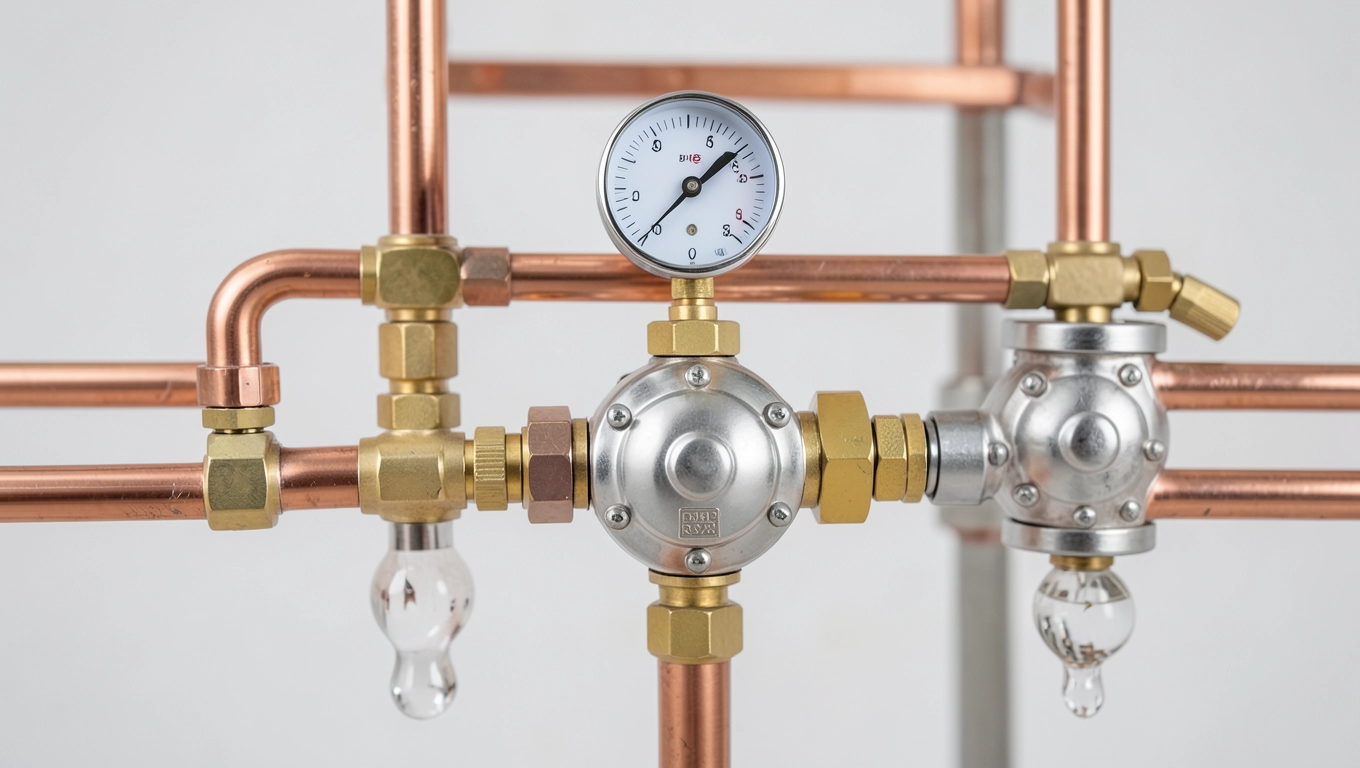

Opisujesz materiał i średnicę przewodów, typ połączeń (gwintowe, zaciskane, spawane), lokalizację kurka głównego i liczników. Lista odbiorników gazowych z mocą znamionową w kW pozwala zweryfikować zgodność z projektem budowlanym.

Mechanizm tej weryfikacji jest prosty: suma mocy odbiorników determinuje dobór średnicy przewodu i ciśnienia w instalacji. Wzór protokołu zawiera tabelę, w której wpisujesz każdy odbiornik osobno: kuchenkę, piec dwufunkcyjny, kocioł kondensacyjny czy kominek gazowy.

Blok czwarty: wyniki pomiarów

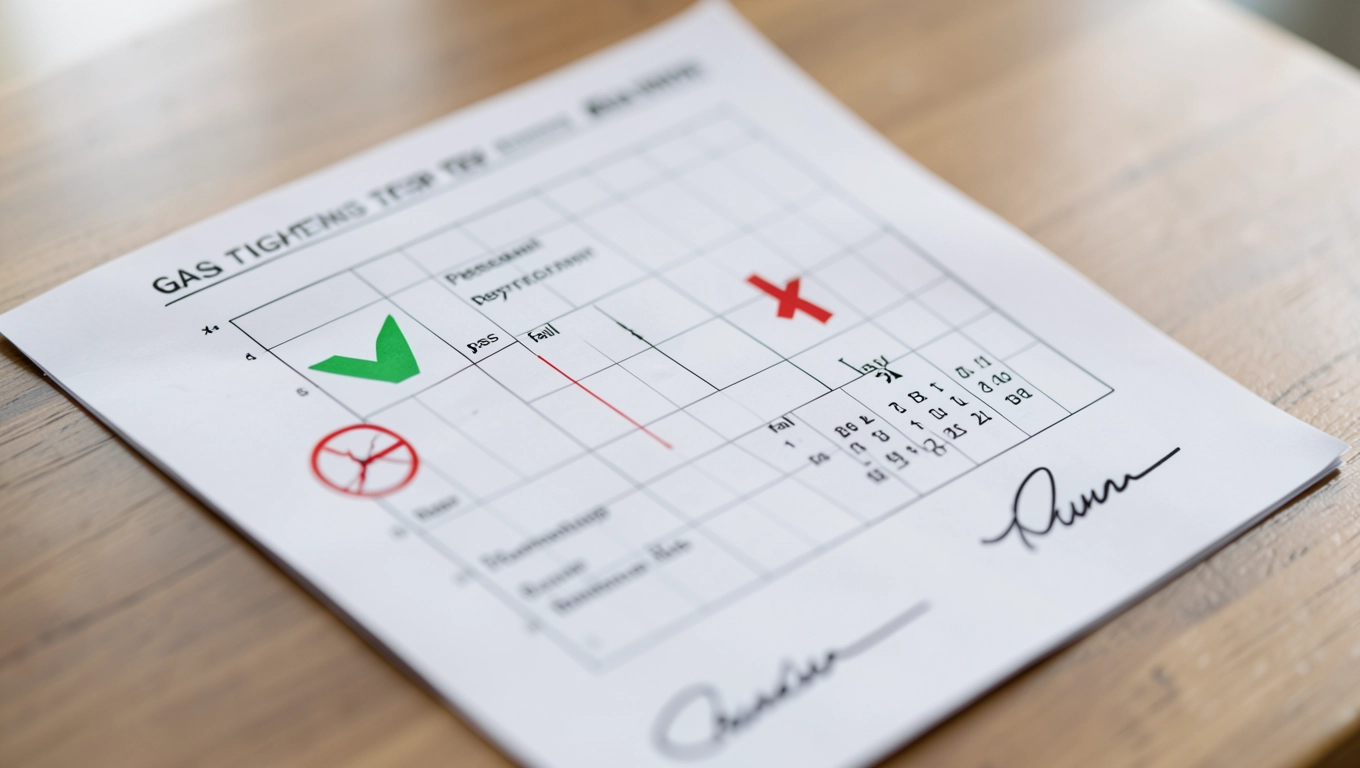

Tabela pomiarowa obejmuje cztery kolumny: ciśnienie początkowe, czas stabilizacji, ciśnienie końcowe, wynik końcowy w formie „pozytywny" lub „negatywny". Czas stabilizacji wynika z objętości instalacji i temperatury otoczenia. Dla typowego domu jednorodzinnego wynosi 10 do 15 minut.

Tabela powyżej nie jest ozdobnikiem graficznym. Wynika bezpośrednio z rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normy PN-EN 1775 dotyczącej instalacji gazowych w budynkach mieszkalnych.

Kiedy protokół szczelności trzeba powtórzyć

Powtórzenie próby jest obowiązkowe po każdej przerwie w eksploatacji dłuższej niż 12 miesięcy oraz po każdej modernizacji instalacji obejmującej wymianę odcinka przewodu dłuższego niż 3 metry. Przepisy nie pozwalają na szacowanie szczelności „na oko" ani na podstawie wywiadu z użytkownikiem.

Mechanizm powtórzenia wynika z właściwości materiałów. Połączenia gwintowe rozszczelniają się pod wpływem cykli termicznych, a uszczelki w zaworach z czasem tracą elastyczność. Nawet instalacja, która przez dekadę działała bez zarzutu, po remoncie łazienki może wymagać nowej próby, bo przesunięcie rury o 2 centymetry wystarczy, by naruszyć połączenie w ścianie.

Sytuacje szczególne

Po pożarze lub zalaniu budynku protokół szczelności należy wystawić przed ponownym uruchomieniem instalacji, niezależnie od tego, czy sam przewód został uszkodzony. Czynnik decydujący to temperatura powyżej 60°C przez czas dłuższy niż 30 minut, która trwale zmienia właściwości uszczelek elastomerowych.

Wzór protokołu w takich przypadkach zawiera dodatkową adnotację o przyczynie powtórzenia próby. Inspektor gazowni potrzebuje tej informacji do celów statystycznych i ubezpieczeniowych. Bez niej dokument jest niekompletny.

Najczęstsze pytania o protokół szczelności instalacji gazowej

Czy mogę samodzielnie wykonać próbę ciśnieniową w swoim domu i podpisać protokół? Nie. Prawo budowlane wymaga uprawnień w specjalności instalacyjnej. Samodzielna próba ma wartość poglądową, ale nie zastępuje dokumentu wymaganego przez gazownię.

Jak długo przechowywać protokół szczelności? Minimum tak długo, jak długo instalacja jest użytkowana. Przy zmianie właściciela nieruchomości dokument przechodzi na nowego właściciela wraz z dokumentacją powykonawczą. Praktyka pokazuje, że gazownie żądają kopii protokołu przy każdej zmianie taryfy lub dostawcy.

Co zrobić, gdy wykonawca odmawia wystawienia protokołu mimo wykonania próby? Poproś o pisemne uzasadnienie. Jeśli odmowa wynika z braku uprawnień, masz prawo żądać zwrotu kosztów próby i powierzenia wykonania instalacji osobie z wymaganymi kwalifikacjami.

Czy protokół szczelności jest wymagany przy wymianie kuchenki gazowej na nową? Nie, jeśli wymiana dotyczy wyłącznie odbiornika, a przewód zasilający pozostaje bez zmian. Operator sieci gazowej wymaga protokołu tylko wtedy, gdy ingerencja obejmuje instalację za kurkiem odcinającym.

Jaki manometr kupić do próby? Klasa dokładności minimum 1,6, zakres pomiaru do 100 kPa dla gazu ziemnego i do 200 kPa dla LPG. Legalizacja GUM (Głównego Urzędu Miar) lub akredytowanego laboratorium wzorcującego ważna 12 miesięcy.

Checklista przed podpisaniem protokołu

Zanim złożysz podpis na dokumencie, przejdź przez dziesięć punktów kontrolnych. Każdy z nich odpowiada konkretnemu wymaganiu normy lub przepisu.

• Aktualna legalizacja manometru (data ważności widoczna na świadectwie)
• Numer uprawnień budowlanych wykonawcy wpisany do rejestru izby
• Ciśnienie próby zgodne z typem gazu (50 kPa dla GZ-50, 150 kPa dla LPG)
• Czas trwania próby minimum 30 minut
• Spadek ciśnienia w granicach tolerancji (0,5 kPa dla gazu ziemnego)
• Data i godzina rozpoczęcia oraz zakończenia próby
• Lista wszystkich odbiorników z mocą w kW
• Materiał i średnica przewodów zgodne z projektem
• Brak wpisów odręcznych ani korekt w tabeli pomiarowej
• Podpisy wykonawcy i inwestora w wyznaczonych polach

Każdy punkt odpowiada konkretnemu wymaganiu prawnemu. Pominięcie któregokolwiek wydłuża proces odbioru średnio o dwa do czterech tygodni, bo gazownia wysyła zapytanie uzupełniające i czeka na odpowiedź wykonawcy.

Źródła prawne i normatywne

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dział IX „Instalacje gazowe", paragrafy 158 do 180.

Norma PN-EN 1775:2009 „Zaopatrzenie w gaz. Sieci i przyłącza gazowe do budynków. Maksymalne ciśnienie robocze nie większe niż 5 bar". Dokument normalizacyjny dostępny w Polskim Komitecie Normalizacyjnym (pkn.pl).

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. 1999 nr 74 poz. 836 z późn. zm.), paragraf 18 dotyczący okresowych kontroli instalacji gazowej.

Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), artykuły od 12 do 22 określające wymagania wobec osób pełniących samodzielne funkcje techniczne w budownictwie.
