Jaka instalacja elektryczna w domu? Poradnik 2026

Planując budowę lub gruntowny remont domu jednorodzinnego, prędzej czy później stajesz przed dylematem: jaka instalacja elektryczna w domu sprawdzi się najlepiej, ile mocy potrzebujesz i jak nie pogubić się w gąszczu przepisów oraz parametrów technicznych. Wielu inwestorów zaczyna od pobieżnego przeglądu internetowych poradników, by po chwili utknąć w morzu sprzecznych informacji jedni piszą o przekrojach przewodów, drudzy o zabezpieczeniach różnicowoprądowych, jeszcze inni o formalnościach związanych z przyłączeniem do sieci elektroenergetycznej. Tymczasem solidnie wykonana instalacja elektryczna to nie abstrakcyjny ideał, lecz precyzyjnie dobrany zestaw rozwiązań, który przez dekady będzie pracował bezawaryjnie, chroniąc domowników przed porażeniem i pożarem. Właśnie dlatego warto poświęcić czas na zrozumienie fundamentów, zanim wbije się pierwszy wbijak do ściany.

• Projektowanie mocy i podział na obwody elektryczne
• Dobór zabezpieczeń, uziemienia i ochrony przeciwprzepięciowej
• Montaż instalacji elektrycznej krok po kroku
• Jaka instalacja elektryczna w domu

Projektowanie mocy i podział na obwody elektryczne

Każda instalacja elektryczna w domu jednorodzinnym rozpoczyna się od odpowiedzi na fundamentalne pytanie: jakie zapotrzebowanie na moc trzeba zaspokoić. Chodzi nie tylko o sumę mocy wszystkich urządzeń, które planujesz podłączyć, ale także o współczynnik jednoczesności czyli informację, ile urządzeń będzie pracować jednocześnie w szczytowym momencie. Typowy dom jednorodzinny o powierzchni 150-200 m² wymaga przyłącza o mocy co najmniej 12-15 kW, przy czym warto zostawić 20-30% rezerwy na przyszłe potrzeby, zwłaszcza jeśli planujesz instalację pompy ciepła lub ładowarki do pojazdu elektrycznego.

Rozdział mocy na mniejsze obwody to nie wymysł elektryków, lecz wymóg wynikający z normy PN-EN 50110 oraz warunków technicznych wykonania i odbioru robót budowlanych. Dzięki podziałowi na obwody oświetleniowe, gniazdkowe i siłowe instalacja zyskuje elastyczność działania awaria jednego obwodu nie paraliżuje całego domu, a ponadto przewody pracują w optymalnym zakresie obciążenia, co zmniejsza ryzyko przegrzewania się przewodników. Obwody oświetleniowe projektuje się zazwyczaj na obciążenie do 10A, co przy napięciu 230 V przekłada się na moc rzędu 2,3 kW na obwód, natomiast obwody gniazdkowe standardowo zabezpiecza się bezpiecznikami 16A, co pozwala na obciążenie do 3,68 kW.

Obliczanie zapotrzebowania na moc

Dla wygody projektantów i inwestorów opracowano uproszczoną metodę szacowania mocy przyłączeniowej, która uwzględnia typowe rozmieszczenie punktów poboru energii w poszczególnych pomieszczeniach. Kuchnia wymaga osobnego obwodu siłowego na płytę grzewczą (nawet 7-8 kW przy zasilaniu trójfazowym), oddzielnego obwodu na piekarnik oraz co najmniej dwóch obwodów gniazdkowych na drobny sprzęt AGD. W salonie i sypialniach standardem jest jeden obwód gniazdkowy na każde 10-12 m² powierzchni, a oświetlenie planuje się z rezerwą minimum 100 W na każde 5 m².

Zobacz Wymiana Instalacji Elektrycznej W Bloku Z Wielkiej Płyty Koszt

Warto przy tym pamiętać, że moc deklarowana na tabliczce znamionowej urządzenia to maksymalny pobór w szczytowym obciążeniu, podczas gdy rzeczywiste zużycie bywa niższe o 20-40%. Urządzenia o silnikach elektrycznych (pompy, sprężarki, wentylatory) pobierają podwyższony prąd rozruchowy, który może być nawet trzykrotnie wyższy od prądu znamionowego przez ułamek sekundy dlatego dobór przekroju przewodów i zabezpieczeń musi uwzględniać nie tylko moc czynną, ale także charakterystykę obciążenia.

Rozmieszczanie punktów poboru energii

Właściwe rozmieszczenie gniazdek, włączników i opraw oświetleniowych to sztuka, która łączy ergonomię z estetyką. Normy wskazują, że gniazdka w pomieszczeniach mieszkalnych instaluje się na wysokości 30-40 cm od podłogi, natomiast w kuchniach i łazienkach na wysokości 110-130 cm nad posadzką, aby chronić je przed wilgocią i zachlapaniem. Włączniki światła montuje się standardowo na wysokości 110-120 cm, po to by były dostępne zarówno dla dorosłych, jak i dla dzieci, a ich rozmieszczenie projektuje się już na etapie planowania układu funkcjonalnego domu, aby uniknąć niepotrzebnych przebićń w ścianach.

Liczba punktów poboru w każdym pomieszczeniu zależy od jego przeznaczenia i intensywności użytkowania. W salonie o powierzchni 25-30 m² warto przewidzieć co najmniej sześć gniazdek minimum dwa przy kanapie, jedno przy konsoli TV, jedno przy biurku, dodatkowe przy lampach podłogowych. W sypialniach rozmieszczamy gniazdka po obu stronach łóżka oraz przy toaletce lub biurku. Łazienka wymaga gniazdka przy lustrze (do suszarki, maszynki do golenia), osobnego przy pralce oraz zabezpieczonego gniazdka przy bidetach czy wanach z hydromasażem.

Przeczytaj również o Koszt Instalacji Elektrycznej W Mieszkaniu 50M2

Dobór zabezpieczeń, uziemienia i ochrony przeciwprzepięciowej

Bezpiecznik to nie gadżet, lecz dosłownie najważniejszy element chroniący życie domowników oraz mienie przed skutkami awarii elektrycznych. Wyłączniki nadprądowe, popularnie zwane topikami lub korkami, działają na zasadzie termiczną lub magnetyczną gdy prąd płynący przez przewód przekroczy wartość znamionową, element bimetaliczny nagrzeje się i wygięcie mechanicznie rozłączy obwód. Czas zadziałania przy dwukrotnym prądzie znamionowym wynosi od kilkunastu do kilkudziesięciu minut, natomiast przy prądzie dziesięciokrotnie wyższym zaledwie ułamek sekundy, co skutecznie chroni izolację przewodów przed stopieniem.

Ochronniki różnicowoprądowe, nazywane też wyłącznikami RCD, reagują na najmniejsze nawet różnice między prądem fazowym a neutralnym, które mogą świadczyć o przebiciu do obudowy urządzenia lub o porażeniu prądem osoby. Prąd znamionowy typowego wyłącznika RCD dla gospodarstwa domowego wynosi 30 mA, przy czym normy dopuszczają stosowanie bardziej czułych RCD 10 mA w obwodach łazienkowych oraz 300 mA w rozdzielnicach głównych budynków taka gradacja zapewnia selektywność zadziałania, czyli odłączenie tylko tego obwodu, w którym wystąpiła awaria.

System uziemienia dlaczego ma znaczenie

Uziemienie to nie symboliczny drut wbity w ziemię, lecz precyzyjnie zaprojektowany układ, który w sytuacji awarii przejmuje prąd upływowy i odprowadza go do gruntu, jednocześnie wyrównując potencjały metalowych części obudowy urządzeń. W domach jednorodzinnych stosuje się najczęściej uziom pionowy kołek stalowy lub drut Cu wbijany na głębokość co najmniej 2,5 m, ewentualnie uziom poziomy w postaci taśmy lub bednarki rozłożonej w wykopie fundamentowym. Rezystancja uziomu nie powinna przekraczać 10 Ω dla instalacji podstawowej ani 30 Ω dla wtórnego uziomu ochronnego.

Przeczytaj również o Koszt Instalacji Elektrycznej W Domu 200M2

Mechanizm działania uziemienia opiera się na tym, że gleba przewodzi prąd elektryczny znacznie lepiej, niż mogłoby się wydawać jej opór właściwy zależy od wilgotności, składu chemicznego i temperatury, dlatego w suchych piaskach rezystancja uziomu bywa nawet dziesięciokrotnie wyższa niż w wilgotnych glinach. Stąd konieczność sprawdzenia rezystancji uziemienia po wykonaniu instalacji, najlepiej miernikiem uziomowym, który wstrzykuje prąd probierczy i mierzy spadek napięcia na uziomie. Jeśli wartość przekracza normę, trzeba pogłębić uziom lub zastosować dodatkowe elektrody.

Ochrona przed przepięciami atmosferycznymi i sieciowymi

Wyładowania atmosferyczne to nie rzadkość w polskich warunkach klimatycznych średnio każdy kilometr kwadratowy powierzchni kraju doświadcza około dwóch uderzeń pioruna rocznie, a impuls elektromagnetyczny towarzyszący wyładowaniu może zaindukow ć w przewodach napięcie rzędu kilkudziesięciu kilowoltów przez ułamek mikrosekundy. Takie przepięcie wystarczy, by uszkodzić delikatną elektronikę komputera, telewizora czy sterownika kotła gazowego. Ochronniki przeciwprzepięciowe klasy B montowane przy tablicy rozdzielczej pochłaniają impuls piorunowy o energii dochodzącej do 100 kJ, natomiast ochronniki klasy C i D eliminują przepięcia sieciowe o niższej energii, ale wyższej częstotliwości, które mogą pochodzić od łączenia linii wysokiego napięcia czy manipulacji przy transformatorach.

Dla kompletnej ochrony instalacji domowej stosuje się wielostopniowy układ ochrony, w którym każdy kolejny stopień redukuje pozostałe przepięcie. Ochronnik klasy B instalowany jest najbliżej przyłącza, za nim ochronnik klasy C w rozdzielnicy piętrowej, a w gniazdkach zasilających wrażliwe urządzenia ochronniki klasy D w postaci listw przepięciowych. Żaden z tych elementów nie jest drogi (typowy ochronnik klasy C kosztuje 80-150 PLN), a ich wymiana po zadziałaniu trwa kilka minut, tymczasem koszt naprawy uszkodzonego sprzętu AGD czy elektroniki łatwo przekracza kilka tysięcy złotych.

Montaż instalacji elektrycznej krok po kroku

Prace instalacyjne poprzedza etap dokumentacji bez approved projektu instalacji elektrycznej nie uzyskasz przyłącza od operatora systemu dystrybucyjnego ani pozwolenia na użytkowanie budynku. Projekt opracowuje uprawniony instalator lub biuro projektowe, a jego zakres obejmuje schemat rozdzielnicy, rozmieszczenie punktów poboru, dobór przekrojów przewodów oraz specyfikację zabezpieczeń. Do wniosku o przyłączenie do sieci elektroenergetycznej należy dołączyć warunki przyłączenia wydane przez lokalnego dystrybutora, dokumentację techniczną oraz opłatę przyłączeniową jej wysokość zależy od mocy zamówionej i odległości od najbliższego słupa lub kabla zasilającego.

Sama realizacja instalacji przebiega etapami, z których każdy wymaga staranności i weryfikacji. Pierwszy krok to wykucie bruzd w ścianach i sufitach, a następnie ułożenie rurzek instalacyjnych peszli które chronią przewody przed uszkodzeniami mechanicznymi i umożliwiają ich wymianę bez kucia. Przewody w peszlach prowadzi się z zachowaniem minimalnych odległości od instalacji wodno-kanalizacyjnych (minimum 5 cm przy prowadzeniu równoległym, 1 cm przy skrzyżowaniach), aby uniknąć przenikania ciepła i kondensacji pary wodnej na zimnych rurach.

Dobór przewodów i ich parametrów

Wybór przekroju przewodów to decyzja, od której zależy bezpieczeństwo i trwałość całej instalacji. Dla obwodów oświetleniowych standardem jest przewód YDY 3×1,5 mm², który przy dopuszczalnym obciążeniu prądowym 16 A wytrzymuje moc do 3,68 kW wystarczająco dla typowego oświetlenia LED i tradycyjnych żarówek. Obwody gniazdkowe wymagają grubszego przewodu YDY 3×2,5 mm², zdolnego przenieść obciążenie do 23 A, czyli około 5,3 kW. Do zasilania kuchni elektrycznej lub kuchenki indukcyjnej konieczny jest przewód YKY 5×4 mm² przy zasilaniu trójfazowym, a dla kuchenki jednofazowej YDY 3×6 mm².

Zależność między przekrojem a dopuszczalnym obciążeniem wynika z podstawowej fizyki przewodnictwa im większy przekrój poprzeczny przewodu, tym mniejszy opór elektryczny metra bieżącego i tym mniejsze wydzielanie ciepła podczas przepływu prądu. Przewód o przekroju 1,5 mm² ma opór około 13,3 Ω/km, natomiast przy przekroju 2,5 mm² opór spada do 7,98 Ω/km niemal dwukrotnie mniejszy. Spadek napięcia na długich odcinkach (powyżej 50 m) nie powinien przekraczać 3% wartości znamionowej, co przy zasilaniu 230 V oznacza maksymalnie 6,9 V różnicy między tablicą rozdzielczą a najdalszym gniazdkiem.

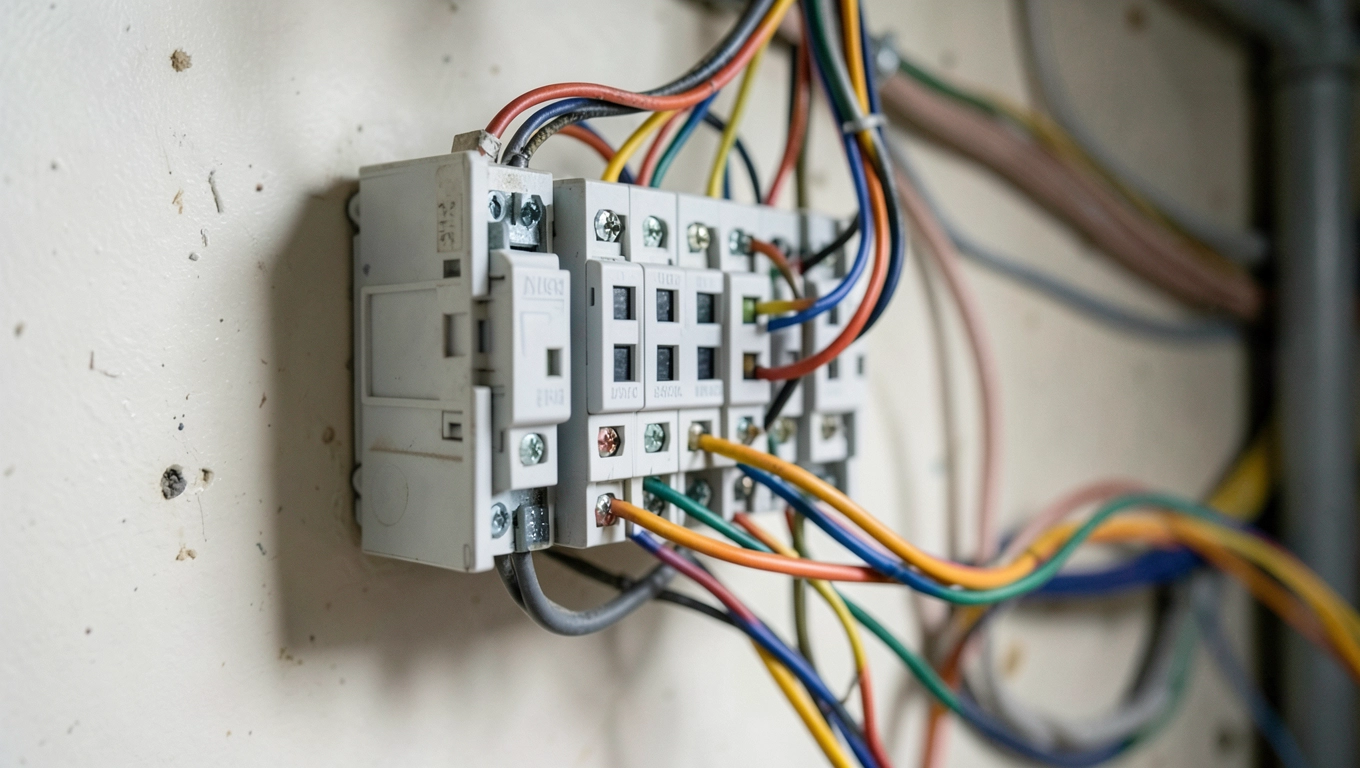

Rozdzielnica i jej wyposażenie

Rozdzielnica to serce instalacji elektrycznej tu spotykają się wszystkie obwody, tu montowane są zabezpieczenia i tu prowadzone są pomiary kontrolne. Wybierając obudowę rozdzielnicy, zwróć uwagę na liczbę modułów każdy wyłącznik nadprądowy, RCD czy ochronnik zajmuje określoną liczbę modułów (standardowo 1 moduł to 17,5 mm szerokości). Dla typowego domu jednorodzinnego rekomenduje się rozdzielnicę co najmniej 24-modułową na parterze i minimum 12-modułową na każdym piętrze, przy czym warto zostawić 20-30% rezerwę na przyszłe rozbudowy.

Zasada selektywności wymaga, by zabezpieczenia działały hierarchicznie najpierw odłącza się uszkodzony obwód, a dopiero gdyby on sam nie zadziałał, odcina się zasilanie całego budynku. Realizuje się to przez dobór odpowiednich charakterystyk czasowo-prądowych (B, C, D) wyłączniki typu B reagują przy prądzie 3-5× znamionowym i są stosowane przy obciążeniach rezystancyjnych, typu C przy 5-10× znamionowym dla obwodów z silnikami, typu D przy 10-20× dla urządzeń o wysokim prądzie rozruchowym. Każdy obwód gniazdkowy chroniony jest osobnym wyłącznikiem nadprądowym, a wszystkie wyłączniki danej strefy objęte są wspólnym RCD 30 mA.

Dokumentacja powykonawcza i odbiór techniczny

Po zakończeniu prac instalacyjnych niezbędne jest sporządzenie dokumentacji powykonawczej, która obejmuje protokoły pomiarów rezystancji izolacji, ciągłości przewodów ochronnych, skuteczności uziemienia oraz zadziałania wyłączników RCD. Pomiary wykonuje uprawniony elektryk z wykorzystaniem mierników klasy profesjonalnej megoommierza, omomierza i probiernika instalacji, a wyniki wpisuje do protokołu odbioru technicznego. Każdy przewód musi wykazywać rezystancję izolacji nie mniejszą niż 1 MΩ przy napięciu probierczym 500 V, w przeciwnym razie instalacja wymaga korekty.

Świadectwa zgodności i atesty urządzeń stanowią nieodzowny element dokumentacji wszystkie przewody, osprzęt gniazdowy, wyłączniki i RCD muszą posiadać certyfikaty wydane przez akredytowane jednostki certyfikujące, potwierdzające zgodność z normami PN-EN 60335 oraz PN-EN 50110. Protokół odbioru podpisany przez uprawnionego instalatora stanowi podstawę do zgłoszenia instalacji do operatora systemu dystrybucyjnego i uzyskaniastatusu odbioru przez inspektorat budowlany. Brak dokumentacji powykonawczej uniemożliwia nie tylko legalizację przyłącza, ale także skorzystanie z gwarancji ubezpieczeniowej w razie awarii.
