Jak samodzielnie sprawdzić instalację elektryczną w mieszkaniu

Serce każdego mieszkania bije w ukrytej sieci przewodów, a my często uświadamiamy sobie jej istnienie dopiero wtedy, gdy światło odmawia posłuszeństwa lub bezpiecznik wyłącza się bez wyraźnego powodu. Niepewność, czy instalacja elektryczna działa prawidłowo, potrafi skutecznie odebrać spokój zwłaszcza gdy planujemy remont, przeprowadzkę do starszego budynku lub po prostu chcemy mieć pewność, że nasza rodzina jest bezpieczna. W tym tekście znajdziesz konkretne metody, które pozwolą Ci ocenić stan przewodów, gniazd i rozdzielnicy, zanim na horyzoncie pojawi się poważna awaria lub rachunkowy koszt naprawy.

• Potrzebne narzędzia do kontroli instalacji elektrycznej
• Jak wizualnie ocenić stan instalacji elektrycznej
• Badanie instalacji elektrycznej miernikami pomiary napięcia i izolacji
• Kiedy wezwać elektryka sygnały ostrzegawcze w instalacji
• Jak sprawdzić instalację elektryczną w mieszkaniu?

Potrzebne narzędzia do kontroli instalacji elektrycznej

Bez względu na to, czy Twoje mieszkanie ma dziesięć, czy pięćdziesiąt lat, podstawowa kontrola nie wymaga profesjonalnego sprzętu w rodzaju megomierzy czy analizatorów jakości energii. Wystarczy kilka przedmiotów, które albo już posiadasz, albo kupisz za rozsądną cenę w każdym markecie budowlanym. Multimetr cyfrowy to najbardziej uniwersalny element wyposażenia mierzy napięcie, opór i ciągłość obwodu, co czyni go narzędziem pierwszego wyboru dla każdego, kto chce samodzielnie ocenić instalację.

Próbownik napięcia, potocznie zwany „krokiem" lub „ Próbnik", działa na zasadzie wskaźnika optycznego i akustycznego gdy dotkniesz nim przewodu pod napięciem, urządzenie sygnalizuje obecność fazy błyskiem diody i brzękiem. To szybka metoda weryfikacji, czy dana linia jest „pod prądem", jednak nie dostarcza żadnych informacji o wartości napięcia ani o stanie izolacji.

Latarka czołowa lub przenośna to element, który łatwo przeoczyć, a który okazuje się nieoceniony podczas inspekcji rozdzielnicy szczególnie w piwnicach, przedpokojach czy innych ciemnych zakątkach, gdzie oświetlenie sufitowe bywa ograniczone lub niesprawne. Warto również zaopatrzyć się w instrukcję rozdzielnicy, jeśli dokumentacja techniczna budynku została wydana przez zarządcę lub dewelopera.

Dowiedz się więcej o Jak sprawdzić czy instalacja elektryczna jest miedziana

Jeśli zamierzasz przeprowadzić pomiary izolacji, czyli sprawdzić, czy opór elektryczny między przewodami a uziemieniem mieści się w normie, potrzebny będzie miernik izolacji megomierz. Urządzenie to generuje napięcie probiercze (zazwyczaj 500 V lub 1000 V) i mierzy upływ prądu przez izolację. Dla instalacji domowych wynik poniżej 1 MΩ oznacza konieczność dalszej diagnostyki, natomiast norma PN‑EN 60364 wymaga wartości znacznie wyższych dla obwodów ochronnych.

Minimalny zestaw startowy

Na potrzeby wstępnej samokontroli w zupełności wystarczy multimetr, próbnik napięcia i latarka. Te trzy narzędzia kosztują łącznie od 80 do 250 PLN, w zależności od producenta i zakresu funkcji. Nie warto inwestować w najtańszy sprzęt nieprecyzyjny pomiar napięcia może dać fałszywe poczucie bezpieczeństwa lub wywołać niepotrzebny alarm.

Jak wizualnie ocenić stan instalacji elektrycznej

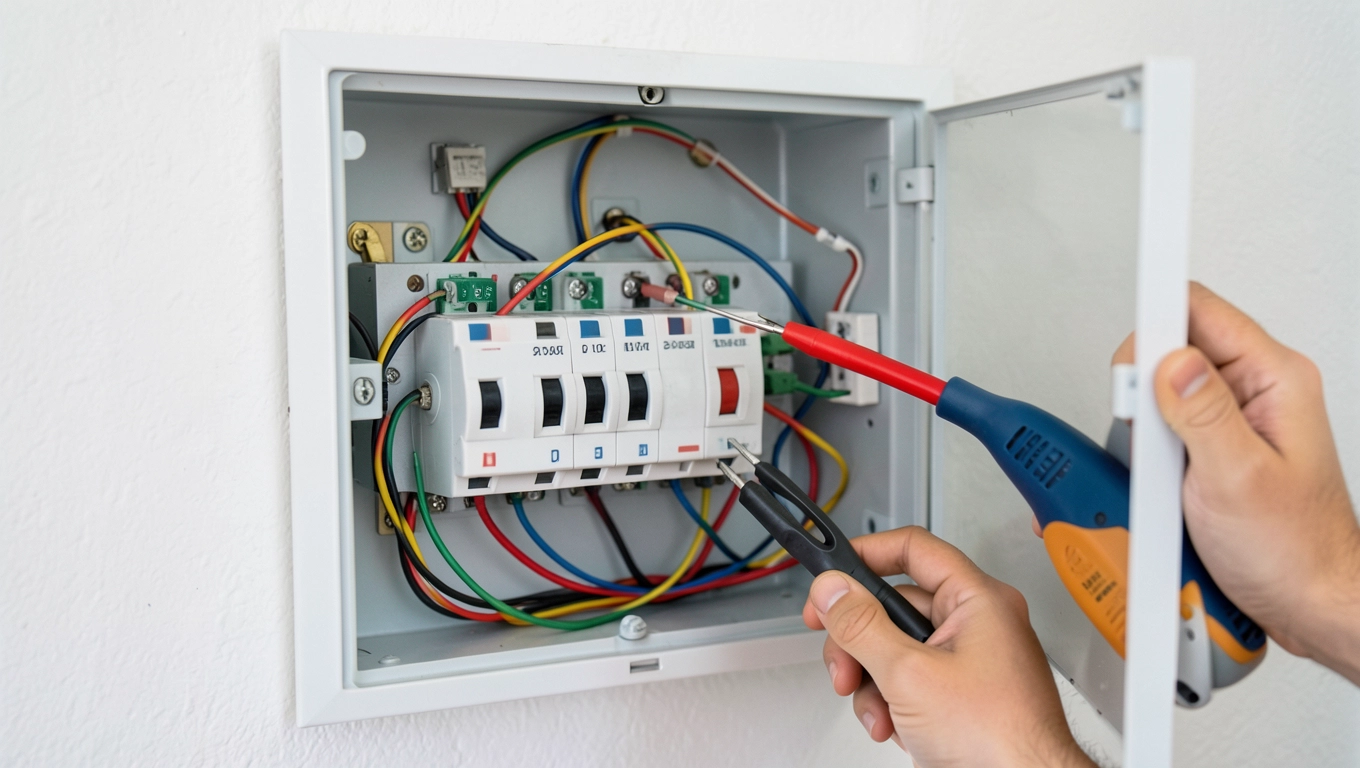

Zanim sięgniesz po miernik, przeprowadź dokładną inspekcję wzrokową wiele problemów instalacyjnych widać gołym okiem, a ich wykrycie zajmuje dosłownie kilka minut. Zacznij od rozdzielnicy głównej: sprawdź, czy osłony bezpieczników są nietknięte, czy nie ma śladów sadzy, przebarwień ani wybrzuszeń na obudowie. Każda deformacja tworzywa może świadczyć o przegrzaniu styków lub zwarciu, które rozwinęło się w ukryciu.

Polecamy Jak sprawdzić manetkę w rowerze elektrycznym

Następnie przejdź do gniazd wtykowych i łączników oświetleniowych. Wtyczki, które podczas eksploatacji wykazują czyli luz lub gniazda, których obudowa jest poluzowana, stwarzają ryzyko niestabilnego połączenia. To z kolei generuje punktowy wzrost temperatury, przyspiesza zużycie izolacji i w skrajnych przypadkach prowadzi do pożaru. Zwróć uwagę na ewentualne przebarwienia tworzywa wokół otworów wtykowych ciemne plamy to klasyczny objaw miejscowego przegrzania.

Przewody biegnące w listwach przypodłogowych, peszlach lub korytkach kablowych powinny być osłonięte nieuszkodzoną izolacją. Pęknięcia, naderwania czy ślady dziurawienia przez gryzonie to sygnały wymagające natychmiastowej interwencji. Jeśli mieszkasz w budynku z lat 70. lub 80., prawdopodobnie natrafisz na instalację typu YKY lub YKw starsze przewody tego rodzaju mają izolację bardziej podatną na degradację pod wpływem czasu i wilgoci niż współczesne odpowiedniki YDY.

Sprawdź oznaczenia na rozdzielnicy każdy obwód powinien być opisany, najczęściej w formie numerów lub symboli odpowiadających pomieszczeniom. Brak oznakowania utrudnia identyfikację problematycznej linii podczas awarii i wydłuża czas lokalizacji usterki. Jeśli opisy są nieczytelne, warto sporządzić własną mapę obwodów, stopniowo włączając i wyłączając poszczególne bezpieczniki i obserwując, które gniazda lub lampy tracą zasilanie.

Powiązany temat Jak sprawdzić czy instalacja elektryczna jest do wymiany

Uziemienie to element, którego stan rzadko przyciąga uwagę właścicieli mieszkań, a jego rola jest kluczowa dla bezpieczeństwa. Bolec uziemiający w gnieździe wtykowym musi być fizycznie obecny i nieugięty wtyczka bez bolca, wpięta do gniazda trójbolcowego, to tymczasowe rozwiązanie, które eliminuje ochronę przeciwporażeniową. Szyna uziemiająca w rozdzielnicy powinna być solidnie zamocowana, bez śladów korozji.

Na co zwracać uwagę w starych budynkach

W budynkach sprzed 1990 roku instalacje elektryczne projektowano z myślą o prostszym sprzęcie gospodarstwa domowego żarówkach, lodówce, telewizorze z lampą obrazową. Współczesne mieszkanie, wyposażone w kuchenki indukcyjne, klimatyzatory, pralki i ładowarki, generuje obciążenie wielokrotnie przekraczające ówczesne normy. Rezultatem bywa systematyczne przeciążanie przewodów, przegrzewanie się rozdzielni i wybijanie bezpieczników przy minimalnym obciążeniu.

Badanie instalacji elektrycznej miernikami pomiary napięcia i izolacji

Pomiary wykonywane miernikami dostarczają obiektywnych danych, których nie da się oszacować wzrokiem. Najprostszym punktem wyjścia jest pomiar napięcia w gniazdach wtykowych w sieci jednofazowej wartość powinna oscylować wokół 230 V prądu przemiennego. Odchyłka większa niż 10 V w którąkolwiek stronę sygnalizuje problem z siecią zasilającą lub lokalnym obwodem, który wymaga interwencji dostawcy energii lub elektryka.

Aby sprawdzić ciągłość przewodów, ustaw multimetr w tryb pomiaru oporu (omomierz) i przyłóż sondy do końców danego obwodu w przypadku prawidłowej ciągłości wskazówka pokaże wartość bliską zeru omów. Wysoka wartość oporu oznacza przerwę w przewodzie, najczęściej w miejscu połączenia, zacisku lub w punkcie, gdzie izolacja została mechanicznie uszkodzona.

Pomiary izolacji wykonuje się między przewodem fazowym a ochronnym oraz między przewodem neutralnym a ochronnym. Megomierz generuje napięcie probiercze 500 V i mierzy opór upływu. Dla instalacji o niskim napięciu poniżej 1000 V AC norma PN‑EN 60364 wymaga wartości izolacji minimum 0,5 MΩ dla obwodów ochronnych, natomiast w praktyce instalatorzy dążą do wyników przekraczających 1 MΩ, aby zapewnić margines bezpieczeństwa.

Test wyłącznika różnicowoprądowego (RCD) to jeden z najważniejszych elementów okresowej kontroli. Znajdź przycisk oznaczony symbolem „T" lub „TEST" i naciśnij go prawidłowo działający wyłącznik powinien zadziałać w ciągu ułamka sekundy, odcinając zasilanie całego zabezpieczonego obwodu. Jeśli przycisk nie wyzwala wyłączenia, urządzenie jest niesprawne i wymaga natychmiastowej wymiany. Dla obwodów ochronnych norma wymaga RCD o czułości 30 mA, natomiast dla obwodów ogólnych dopuszcza się 300 mA.

Pomiar oporu uziemienia przeprowadza się między szyną uziemiającą a elektrodą uziomową jeśli budynek dysponuje własnym uziemiem fundamentowym, wartość ta nie powinna przekraczać 10 Ω dla instalacji domowych. Wyższy opór oznacza osłabienie zdolności odprowadzania prądu zwarciowego, co w sytuacji awaryjnej może spowodować, że wyłącznik różnicowoprądowy nie zadziała wystarczająco szybko.

Interpretacja wyników pomiarów

Każdy wynik pomiaru należy zestawić z wartościami granicznymi określonymi w normach i przepisach, nie z subiektywnym odczuciem komfortu. Nawet jeśli woltomierz pokazuje 225 V zamiast 230 V, instalacja działa w dopuszczalnym zakresie. Problem pojawia się, gdy pomiary wskazują na wartości wyraźnie odbiegające od normy wtedy dokumentacja wyników stanowi podstawę do zlecenia szczegółowego przeglądu przez uprawnionego elektryka.

Kiedy wezwać elektryka sygnały ostrzegawcze w instalacji

Pewne sygnały nie pozostawiają wątpliwości gdy gniazdo jest ciepłe w dotyku, gdy światło w pokoju mruga bez wyraźnego powodu, gdy w powietrzu unosi się zapach spalenizny lub gdy bezpieczniki wyłączają się wielokrotnie w krótkim czasie, konieczna jest wizyta specjalisty. Każde z tych zjawisk wskazuje na przeciążenie obwodu, uszkodzenie izolacji lub niestabilne połączenie, które w sprzyjających warunkach może doprowadzić do pożaru.

Brak pewności co do wyników przeprowadzonych pomiarów to osobna kategoria, która sama w sobie uzasadnia wezwanie elektryka. Jeśli multimetr pokazuje wartości niestabilne, jeśli nie masz dostępu do megomierza i nie możesz zweryfikować stanu izolacji, lub jeśli interpretacja wyników budzi wątpliwości lepiej powierzyć diagnostykę osobie z uprawnieniami niż podejmować działanie na podstawie niepełnych informacji.

Wymiana lub rozbudowa instalacji elektrycznej to zadanie, które wymaga kwalifikacji i uprawnień. Samodzielne przeciąganie nowych przewodów, modernizacja rozdzielnicy czy instalacja dodatkowych obwodów bez respektowania normy PN‑EN 60364 grozi nie tylko wadliwym działaniem systemu, ale również problemami przy odbiorze technicznym budynku i ubezpieczeniem mieszkania. Dla inwestorów planujących zakup mieszkania na rynku wtórnym warto zażądać świadectwa elektrycznego potwierdzającego stan instalacji dokument ten stanowi formalne potwierdzenie, że instalacja przeszła pomiary i spełnia wymagania.

Przepisy prawne, w tym Dyrektywa niskonapięciowa UE 2014/35/UE oraz norma PN‑EN 60204‑1 dotycząca bezpieczeństwa maszyn, nakładają na właścicieli i zarządców budynków obowiązek utrzymania instalacji w stanie zgodnym z wymaganiami technicznymi. Przeglądy okresowe powinny odbywać się co pięć lat lub po każdej większej renowacji, co oznacza, że instalacja w mieszkaniu z lat 90. może wymagać aktualizacji nawet wtedy, gdy wizualnie prezentuje się bez zarzutu.

Koszty interwencji elektryka

Ceny usług elektrycznych różnią się w zależności od regionu i zakresu prac. Prosty pomiar kontrolny z wykorzystaniem profesjonalnego sprzętu kosztuje od 150 do 350 PLN, natomiast wymiana rozdzielnicy lub modernizacja istniejących obwodów może pochłonąć od 800 do 3000 PLN, w zależności od liczby obwodów i użytych materiałów. Koszt legalizacji instalacji po przeprowadzonej modernizacji to wydatek rzędu 200-500 PLN inwestycja, która zwraca się w postaci bezpieczeństwa i spokoju.

Regularna konserwacja instalacji elektrycznej to nie wydatek, lecz inwestycja w bezpieczeństwo mieszkańców i w długowieczność sprzętu AGD. Awarie spowodowane niestabilnym napięciem lub przegrzewającymi się przewodami potrafią zniszczyć drogi sprzęt lodówkę, klimatyzator, telewizor w kilka sekund, a koszty naprawy wielokrotnie przewyższają cenę wcześniejszego przeglądu. Dbając o stan przewodów, zyskujesz też niższe rachunki za energię, ponieważ instalacja pozbawiona mikro-zwarć i punktów oporu pracuje z większą sprawnością.
