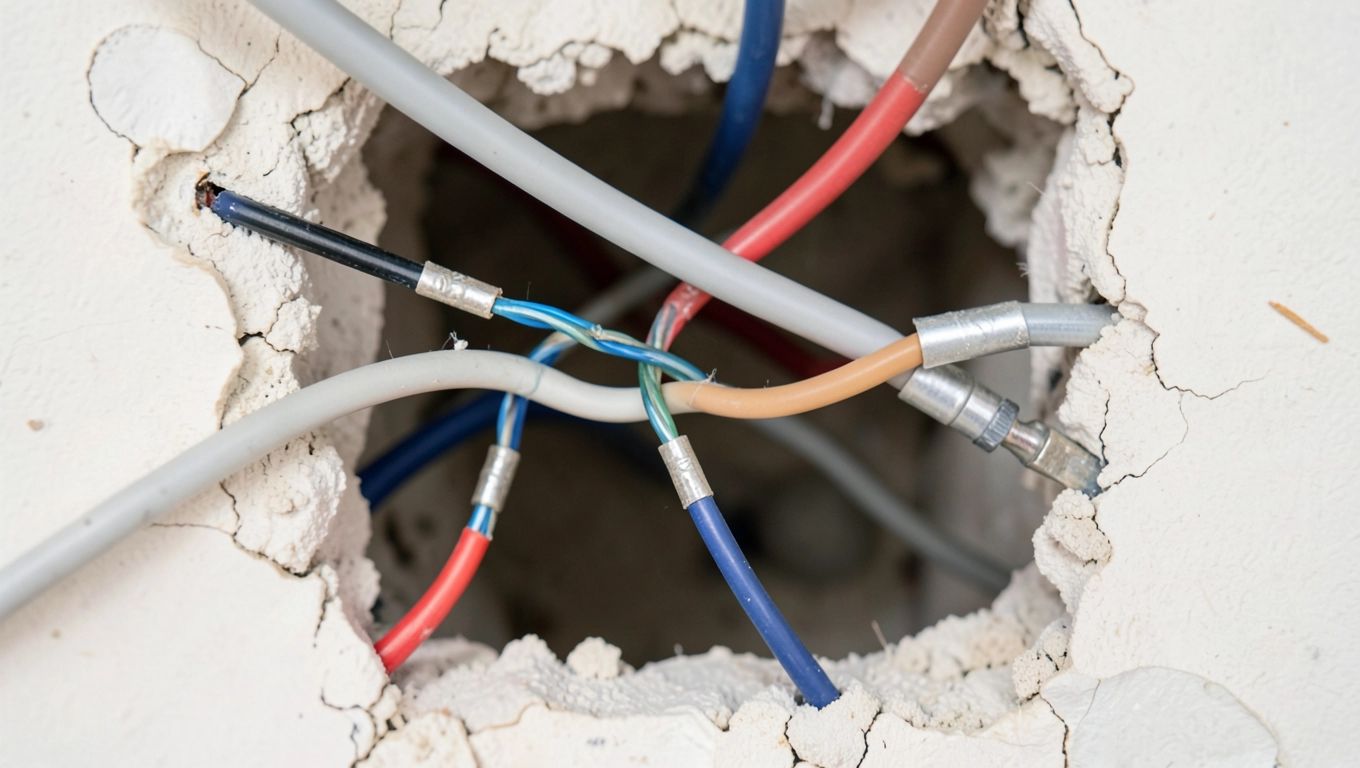

Jak połączyć przewody elektryczne w ścianie – praktyczny poradnik 2026

Kiedy podczas remontu nagle zgasną światła w całym mieszkaniu, a ze ściany dobiega trzask wiemy, że popełniliśmy błąd, którego naprawienie może zająć godziny, jeśli nie dni. Przewody elektryczne ukryte w tynku to niewidzialne arterie każdego domu, a ich przypadkowe przecięcie oznacza przerwę w obwodzie, którą trzeba naprawić szybko, dokładnie i zgodnie z obowiązującymi normami. Łączenie przewodów w ścianie to zadanie wymagające nie tylko odpowiednich narzędzi, lecz także wiedzy o tym, które metody gwarantują trwałość przez dekady, a które stwarzają ryzyko przegrzania czy iskrzenia. W tym tekście znajdziesz konkretne rozwiązania od wykrywania trasy kabli, przez dobór właściwych złączy, po testowanie naprawionego obwodu tak, żeby inspektor instalacji elektrycznej nie znalazł ani jednego argumentu do zgłoszenia uwag.

• Przyczyny uszkodzeń przewodów w ścianie i jak im zapobiegać
• Narzędzia i metody łączenia przewodów w ścianie
• Krok po kroku: bezpieczne łączenie przerwanych przewodów w ścianie
• Jak połączyć przewody elektryczne w ścianie

Przyczyny uszkodzeń przewodów w ścianie i jak im zapobiegać

Większość uszkodzeń przewodów ukrytych w ścianach powstaje podczas prac wykończeniowych wiercenia, kucia, wbijania kołków montażowych bez wcześniejszego sprawdzenia trasy kabli. Narzędzia udarowe potrafią przeciąć przewód NYM-J 3×1,5 mm² w ułamku sekundy, a właściciel mieszkania dowiaduje się o tym dopiero wtedy, gdyPróba podłączenia żyrandola kończy się wyraźnym trzaskiem i brakiem napięcia. W starszych budynkach, gdzie instalacja pochodzi z lat osiemdziesiątych, przewody YDY 2×1,5 mm² biegną często w sposób nieprzewidywalny po skosie, w niestandardowych odstępach od narożników, bez zachowania pionów i poziomów wymaganych przez dzisiejsze normy.

Zanim chwycisz za wiertarkę, sprawdź plan instalacji elektrycznej budynku dokumentację techniczną, która powinna być dostępna u zarządcy nieruchomości lub w archiwum inspektoratu budowlanego. Jeśli dokumentacja jest niekompletna lub niedostępna, użyj profesjonalnego wykrywacza przewodów z funkcją detekcji napięcia przemiennego; urządzenie tego typu pozwala zlokalizować przewód pod napięciem z dokładnością do kilku milimetrów, co eliminuje ryzyko przypadkowego przekłucia izolacji. Parametry takie jak głębokość detekcji do 50 mm czy sygnalizacja akustyczna i optyczna sprawiają, że nawet w przypadku grubej warstwy tynku masz pewność, że wiertło nie trafi w przewód.

Norma PN-EN 50110-1 oraz przepisy Prawa budowlanego nakazują, aby kable układane w tynku cementowym znajdowały się na głębokości co najmniej 20 mm od zewnętrznej krawędzi tynku, natomiast w betonie minimum 30 mm od powierzchni. Te wymagania nie są arbitralne chodzi o zabezpieczenie przewodów przed przypadkowym uszkodzeniem podczas późniejszych prac montażowych oraz przed przegrzaniem, które może wystąpić, gdy kable ułożone zbyt płytko nie mają odpowiedniego odprowadzania ciepła do otaczającej przestrzeni.

Jeśli z różnych przyczyn kable biegną płycej niż wymagają normy na przykład w starych budynkach, gdzie warstwa tynku jest cieńsza konieczne jest umieszczenie ich w peszlu ochronnym z PVC, który pełni funkcję mechaniczną osłony oraz umożliwia późniejszą wymianę przewodu bez kucia całej ściany. Średnica peszla powinna być co najmniej trzykrotnie większa od średnicy najgrubszego przewodu w wiązce, co zapewnia swobodne przesuwanie kabla podczas ewentualnej konserwacji i eliminuje ryzyko uszkodzenia izolacji o krawędź peszla.

Podczas wiercenia otworów pod kołki czy dyble stosuj zasadę trzech punktów odniesienia: zawsze mierz odstęp od narożnika lub gniazda wtykowego te elementy są najczęściej punktami wyjścia dla trasy kabla, która zwykle biegnie pionowo w górę lub w dół oraz poziomo wzdłuż krawędzi ściany. Kąt nachylenia wiertła powyżej 45 stopni znacząco zwiększa ryzyko przecięcia przewodu biegnącego tuż pod powierzchnią tynku, dlatego w newralgicznych miejscach warto najpierw wykonać niewielki otwór próbny i sprawdzić jego głębokość ręcznym próbnikiem.

Narzędzia i metody łączenia przewodów w ścianie

Podstawowy zestaw do łączenia przewodów w ścianie obejmuje izolowane narzędzia ręczne komplet śrubokrętów z atestem VDE, obcinarki do kabli oraz ściągacze izolacji o regulowanym docisku, które pozwalają zdjąć izolację na długości 10-12 mm bez nacięcia żyły miedzianej. Wago 221 to aktualnie najczęściej polecany typ złącza samozaciskowego do połączeń wykonywanych w puszkach instalacyjnych i w przestrzeniach między ścianami; mechanizm dźwigniowy dociska przewód z siłą wystarczającą do utrzymania połączenia przy obciążeniach prądowych rzędu 24 A przez okres przekraczający dekadę, co potwierdzają badania starzeniowe przeprowadzone przez producenta zgodnie z normą EN 60998.

Alternatywą dla złączy dźwigniowych są złączki sprężynowe pasywne tańsze, ale wymagające precyzyjnego przygotowania końcówek przewodów. Sprężynadociska przewód automatycznie, lecz przy zbyt grubym oderwaniu izolacji siła docisku może być niewystarczająca, co prowadzi do lokalnego przegrzewania połączenia. Złączki śrubowe typu listwowego sprawdzają się doskonale przy przewodach jednodrutowych, natomiast przy linkach wielodrutowych wymagają zaciśnięcia tulejek ferrytowych na końcach bez nich śruby mogą przeciąć pojedyncze żyły, tworząc punkt o podwyższonej rezystancji.

Lutowanie połączeń elektrycznych to metoda ceniona za trwałość mechaniczna i doskonałą ciągłość przewodzenia, lecz w ścianie stosuje się ją rzadziej ze względu na konieczność użycia dodatkowych osłon termokurczliwych oraz żmudnego procesu przygotowania powierzchni. Spoina lutownicza musi być wykonana w sposób ciągły, obejmujący całą powierzchnię styku obu żył, a każda przerwa w spoju stanowi potencjalne źródło iskrzenia przy obciążeniu prądowym. Po złączeniu i ostygnięciu spoiny trzeba nałożyć koszulkę termokurczliwą o współczynniku skurczu minimum 2:1 i atestacji wytrzymałości dielektrycznej powyżej 600 V, aby przywrócić izolację na poziomie oryginalnego przewodu.

Porównanie najpopularniejszych metod łączenia przewodów pod kątem parametrów technicznych i kosztów przedstawia się następująco:

Do każdej metody łączenia stosuje się wyłącznie taśmy samowulkanizujące lub koszulki termokurczliwe o parametrach izolacyjnych nie niższych niż wskazane dla oryginalnego przewodu owijanie standardową taśmą izolacyjną PVC nie spełnia wymagań normy PN-EN 60999 dotyczącej odporności na wilgoć i temperaturę.

Krok po kroku: bezpieczne łączenie przerwanych przewodów w ścianie

Zanim przystąpisz do jakiejkolwiek naprawy, wyłącz bezpiecznik obwodu w rozdzielni głównej i sprawdź obecność napięcia dwoma niezależnymi metodami próbnikiem dotykowym oraz miernikiem uniwersalnym ustawionym na pomiar napięcia przemiennego. Brak świecenia diody próbnika i wskazanie 0 V na mierniku to dopiero początek następnie zewrzyj oba końce przerwanego przewodu ze sobą tymczasowo i zmierz ciągłość pomiędzy innymi gniazdami w obwodzie; jeśli obwód jest ciągły przy zwartych końcach, masz pewność, że odnalazłeś właściwy przewód i możesz bezpiecznie pracować dalej.

Odsłoń miejsce przerwania, usuwając tynk w promieniu minimum 15 cm wokół uszkodzonego odcinka przestrzeń robocza jest niezbędna do precyzyjnego przygotowania końcówek i swobodnego manewrowania narzędziami. Przewód NYM-J 3×1,5 mm² składa się z trzech żył kolorowych niebieskiej (neutralna), żółto-zielonej (ochronna) oraz brązowej lub czarnej (fazowa) każdą z nich łączysz osobno, zachowując oryginalne oznakowanie kolorystyczne. Przewody jednodrutowe przygotowujesz przez zdjęcie 12 mm izolacji i lekkie skręcenie końcówki, natomiast linki wielodrutowe należy najpierw skręcić, a następnie osłonić tulejką zaciskową, aby zapobiec rozdzielaniu się żył w złączu.

Włóż przygotowane końcówki przewodów do złącza dźwigniowego każdy przewód w osobny otwór i opuść dźwignię z powrotem, aż usłyszysz wyraźny klik blokady. mechanizm zapadkowy w złączu Wago 221 gwarantuje stały docisk nawet przy minimalnym opóźnieniu w operacji zamykania; dźwignia wraca do pozycji zamkniętej automatycznie pod wpływem wbudowanej sprężyny, co eliminuje ryzyko niedokręcenia połączenia przez zmęczenie lub pośpiech. Po zaciśnięciu wszystkich trzech żył złącz musi być suchy i czysty; wilgoć przedostająca się pod obudowę może powodować korozję styków, dlatego w pomieszczeniach o podwyższonej wilgotności zaleca się dodatkowe zabezpieczenie silikonowym pierścieniem uszczelniającym.

Następnie przywracasz izolację w miejscu połączenia nakładasz koszulkę termokurczliwą o odpowiednio dobranej średnicy, tak aby po rozszerzeniu swobodnie osunęła się na złącznik, a po nagrzaniu osiągnęła ciasny docisk na izolacji oryginalnego przewodu. Proces nagrzewania wykonujesz opalarką ustawioną na temperaturę około 200°C, przesuwając płomień równomiernie wzdłuż koszulki od środka na zewnątrz, aby uniknąć zatrzymania gorącego powietrza w jednym punkcie, co mogłoby doprowadzić do przegrzania i osłabienia materiału.

Po zakończeniu izolowania połączeń wykonaj pomiary kontrolne: tester ciągłości obwodu pozwala sprawdzić, czy żadna ze żył nie została przerwana podczas manipulacji, natomiast miernik rezystancji izolacji powinien wskazać wartość nie mniejszą niż 0,5 MΩ przy napięciu probierczym 500 V to minimalna wartość wymagana przez normę PN-HD 60364-4-41 dla obwodów o napięciu znamionowym 230 V. Jeśli wyniki mieszczą się w normach, włącz bezpiecznik i stopniowo obciążaj obwód najpierw lampą o niskiej mocy, potem urządzeniem o wyższym poborze obserwując, czy nie występuje nagrzewanie się złącza ani iskrzenie w puszce.

Każdą naprawę instalacji prowadzonej w ścianie trzeba udokumentować nanieść na planie budynku dokładną lokalizację połączenia z wymiarami względem punktów stałych, takich jak narożniki czy otwory drzwiowe. W rozdzielni głównej opisz obwód na tabliczce znamionowej, podając datę naprawy i rodzaj użytego złącza, co pozwoli każdemu elektrykowi, który w przyszłości będzie modernizował instalację, szybko zlokalizować miejsce połączenia i ocenić jego stan techniczny. Jeśli uszkodzenie obejmuje więcej niż trzy żyły, dotyczy przewodów o przekroju powyżej 4 mm² lub znajduje się w pobliżu punktów rozdzielczych skontaktuj się z uprawnionym elektrykiem posiadającym świadectwo kwalifikacyjne, ponieważ zakres prac przekracza wówczas kompetencje amatorskiej naprawy.
