Domowa sieć elektryczna – fizyka z Pistacją bez tajemnic

Wchodzisz wieczorem do mieszkania, naciskasz włącznik przy drzwiach i w sekundę zalewa Cię światło. Ten banalny gest kryje w sobie fizykę, która potrafi zaskoczyć nawet osoby z technicznym wykształceniem. Domowa sieć elektryczna to nie plątanina kabli, lecz precyzyjny układ naczyń połączonych, w którym napięcie 230 V, częstotliwość 50 Hz i dobrze dobrane przekroje przewodów współpracują ze sobą według ściśle określonych praw fizyki. Zrozumienie, dlaczego gniazdko działa właśnie tak, a nie inaczej, daje realną kontrolę nad bezpieczeństwem i kosztami użytkowania, a nie tylko powierzchowną orientację w temacie.

• Jak działa napięcie i prąd w domowych obwodach
• Schemat instalacji od rozdzielni do gniazdka krok po kroku
• Kolor kabli, uziemienie i bezpieczniki co oznacza fizyka kolorów
• Strefy w łazience i RCD bezpieczeństwo instalacji w praktyce
• Rozmieszczenie gniazdek i włączników w każdym pomieszczeniu
• Dobór kabli i przekrojów do konkretnych obciążeń
• Etapy realizacji instalacji od projektu do odbioru
• Najczęstsze błędy przy planowaniu instalacji
• Bezpieczeństwo użytkowania na co dzień
• Checklista planowania instalacji elektrycznej

Jak działa napięcie i prąd w domowych obwodach

Napięcie w gniazdku to różnica potencjałów elektrycznych między przewodem fazowym a neutralnym. W Polsce wynosi ono 230 V przy częstotliwości 50 Hz, co oznacza, że kierunek przepływu prądu zmienia się sto razy na sekundę. Taka wartość nie jest przypadkowa. Została ustalona jako kompromis między bezpieczeństwem a sprawnością przesyłu energii na krótkich odległościach.

Gdy podłączasz żarówkę o mocy 60 W, płynie przez nią prąd o natężeniu około 0,26 A. Prawo Ohma (U = I × R) wyjaśnia, dlaczego ta wartość zależy od oporu żarnika. Im wyższy opór, tym mniejszy prąd przy tym samym napięciu, ale też tym więcej energii zamienia się w ciepło zamiast w światło.

W kuchni sytuacja wygląda zupełnie inaczej. Piekarnik o mocy 2000 W pobiera prawie 9 A, a czajnik elektryczny 2200 W niemal 10 A. Gdyby oba pracowały na jednym obwodzie zabezpieczonym bezpiecznikiem 16 A, automat odłączyłby zasilanie w ułamku sekundy. To dlatego urządzenia dużej mocy wymagają oddzielnych linii.

W sieci trójfazowej (400 V) fizyka jest jeszcze ciekawsza. Trzy przewody fazowe, przesunięte względem siebie o 120 stopni, współpracują tak, by chwilowy pobór mocy rozkładał się równomiernie. Dzięki temu kuchenka indukcyjna czy pompa ciepła mogą pracować stabilnie, nie powodując migotania oświetlenia w innych pomieszczeniach.

Moc pozorna, bierna i czynna to pojęcia, które często budzą konfuzję. W domu liczy się głównie moc czynna, czyli ta, która faktycznie wykonuje pracę (grzeje, oświetla, napędza silnik). Jej jednostką jest wat, a na rachunku pojawia się właśnie suma kilowatogodzin zużytych przez wszystkie odbiorniki.

Przewód o przekroju 1,5 mm² wytrzymuje ciągłe obciążenie do około 15 A. Przy 230 V daje to maksymalnie 3,45 kW mocy. Przekroczenie tej granicy powoduje nagrzewanie się izolacji, a w skrajnych przypadkach jej stopienie. To fizyczne, a nie prawne ograniczenie wynika z rezystancji materiału i zdolności do odprowadzania ciepła.

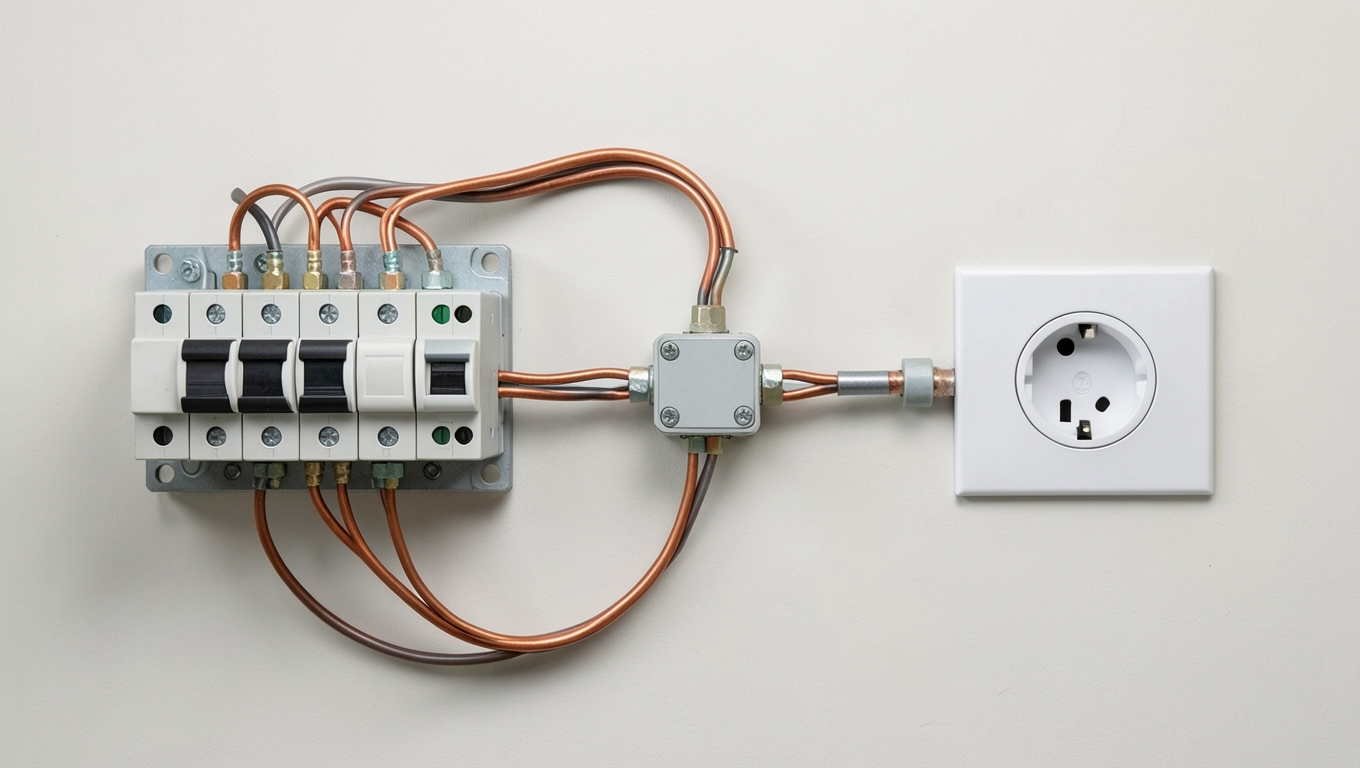

Schemat instalacji od rozdzielni do gniazdka krok po kroku

Energia elektryczna w domu zaczyna się od licznika, a kończy na pojedynczym odbiorniku. Pomiędzy nimi stoi rozdzielnica główna, zwana potocznie tablicą bezpiecznikową. To w niej każdy obwód otrzymuje swoje zabezpieczenie i swoją etykietę, a prąd zostaje rozdzielony na poszczególne pomieszczenia.

Z rozdzielni wychodzą przewody zasilające poszczególne obwody. W typowym mieszkaniu jest ich od kilku do kilkunastu. Osobny obwód dostaje oświetlenie, osobny gniazdka w pokoju dziennym, kolejny kuchnia, a jeszcze inny łazienka. Podział taki wynika z konieczności ograniczenia skutków awarii. Gdy zwarcie wyłączy jedno zabezpieczenie, reszta domu nadal działa.

Schemat instalacji elektrycznej w najprostszej wersji przypomina drzewo. Pień to dopływ z licznika, główne gałęzie to obwody, a liście to pojedyncze gniazdka, włączniki i lampy. Każdy element ma ściśle określone miejsce i rolę w układzie.

Przewody łączące rozdzielnię z gniazdkami mają zwykle trzy żyły: fazową (L), neutralną (N) i ochronną (PE). Te trzy żyły biegną razem w jednej izolacji, ale ich funkcje fizyczne są różne. Faza dostarcza energię, neutralny ją odprowadza po wykonaniu pracy, a ochronny odprowadza ładunki mogące pojawić się na obudowie urządzenia w razie uszkodzenia izolacji.

Norma PN-HD 60364 nakłada obowiązek stosowania wyłączników różnicowoprądowych (RCD) w obwodach narażonych na wilgoć oraz tam, gdzie użytkownik ma bezpośredni kontakt z urządzeniem. RCD mierzy różnicę prądu wpływającego i wypływającego. Jeśli pojawi się upływ większy niż 30 mA, obwód zostaje odcięty w ciągu 30 milisekund. To czas wystarczająco krótki, by serce nie uległo migotaniu komór po porażeniu.

W praktyce oznacza to prostą zasadę: RCD chroni życie, a bezpiecznik nadprądowy chroni instalację przed pożarem. Jedno bez drugiego nie zapewnia pełnego bezpieczeństwa, dlatego w rozdzielni montuje się oba typy zabezpieczeń, często jako jeden aparat łączony.

Kolor kabli, uziemienie i bezpieczniki co oznacza fizyka kolorów

Kolory izolacji w domowej instalacji nie są przypadkowe i nie służą wyłącznie estetyce. Każdy odcień niesie konkretną informację o funkcji przewodu, a pomyłka może skończyć się porażeniem lub zwarciem.

Przewód fazowy (L) ma izolację brązową, czarną lub szarą. To nim płynie prąd pod napięciem 230 V względem ziemi. Dotknięcie go przy uszkodzonym urządzeniu powoduje przepływ prądu przez ciało, bo ludzkie ciało ma opór rzędu 1000 omów, a napięcie 230 V wytwarza prąd około 230 mA. Dla porównania, już 50 mA może zatrzymać serce.

Przewód neutralny (N) ma kolor niebieski i pełni rolę "powrotu" do transformatora. W normalnych warunkach powinien mieć potencjał bliski zeru względem ziemi, ale nie wolno go traktować jako bezpieczny. Przerwa w obwodzie neutralnym może spowodować pojawienie się na nim napięcia fazowego, co bywa przyczyną poważnych wypadków.

Przewód ochronny (PE) ma izolację żółto-zieloną. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w razie uszkodzenia izolacji wewnątrz urządzenia. Bez niego obudowa uszkodzonego sprzętu mogłaby znajdować się pod napięciem i razić przy dotknięciu.

Bezpiecznik topikowy działa na zasadzie termicznego topienia się drutu o odpowiednio dobranym przekroju. Gdy prąd przekroczy wartość znamionową, drucik się nagrzewa i przerywa obwód. Współczesne wyłączniki nadprądowe (MCB) pełnią tę samą funkcję, ale reagują szybciej dzięki mechanizmowi elektromagnetycznemu i można je wielokrotnie resetować.

Różnica między bezpiecznikiem a wyłącznikiem sprowadza się do czasu reakcji i możliwości ponownego użycia. Temat jest prosty, ale konsekwencje pomyłki w doborze są poważne. Dlatego normy precyzyjnie określają, w jakich obwodach stosuje się MCB o charakterystyce B (do oświetlenia) i C (do gniazdek z urządzeniami o dużym prądzie rozruchowym).

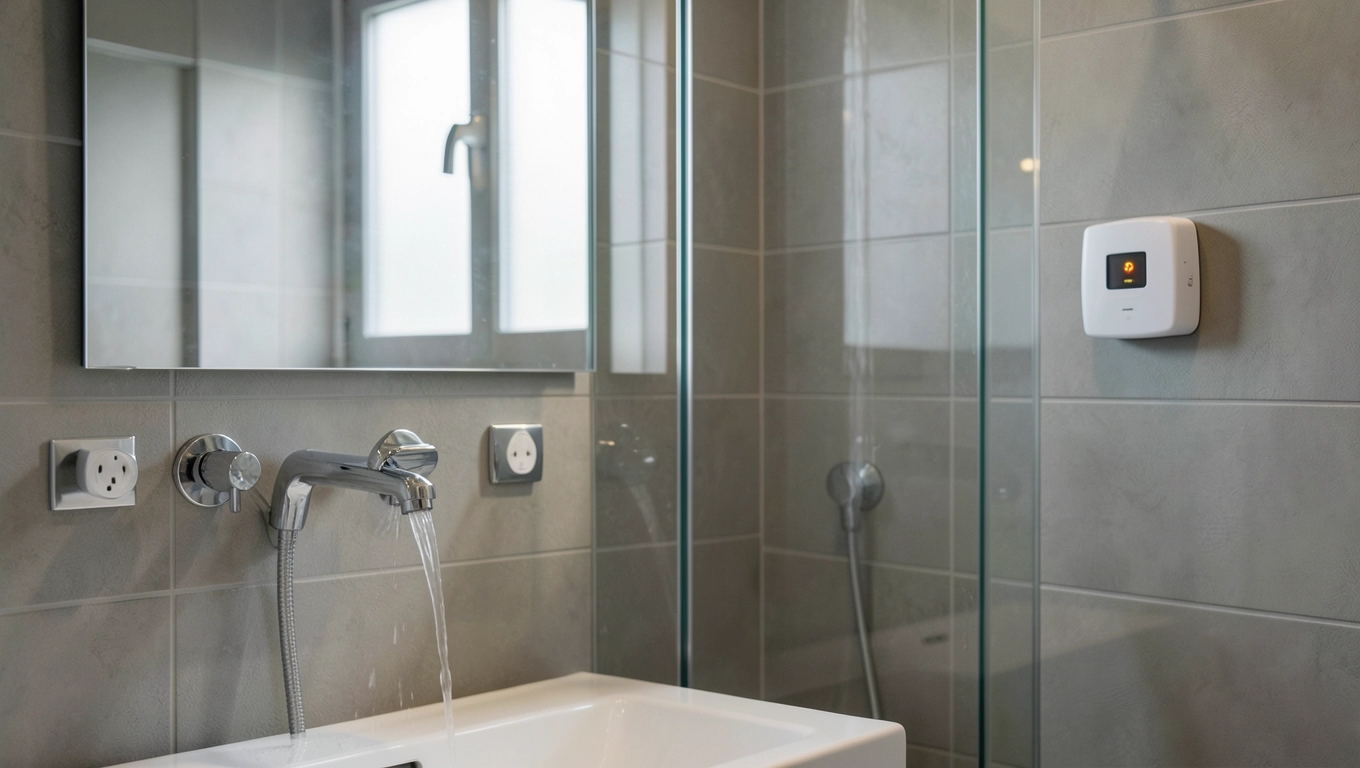

Strefy w łazience i RCD bezpieczeństwo instalacji w praktyce

Łazienka to pomieszczenie, w którym fizyka elektryczności spotyka się z wodą, a to połączenie wymaga szczególnej ostrożności. Normy dzielą łazienkę na cztery strefy oznaczone cyframi 0, 1, 2 i 3, a każda z nich narzuca konkretne wymagania dotyczące stopnia ochrony IP urządzeń.

Strefa 0 obejmuje wnętrze wanny lub brodzika. W tej przestrzeni mogą znajdować się wyłącznie urządzenia o klasie ochrony co najmniej IPX7, czyli zdolne do pracy po krótkotrwałym zanurzeniu. Zwykle są to elementy wbudowane przez producenta wanny z hydromasażem.

Strefa 1 rozciąga się do wysokości 2,25 m nad podłogą w obrębie wanny lub prysznica. Wymagane jest tu IPX4, co oznacza ochronę przed bryzgami wody z każdego kierunku. Oświetlenie w tej strefie musi być zasilane napięciem SELV, czyli nieprzekraczającym 12 V lub 25 V prądu przemiennego.

Strefa 2 sięga 0,6 m wokół wanny i do 2,25 m wysokości. Tutaj dopuszczalne są gniazdka pod warunkiem zabezpieczenia obwodu wyłącznikiem różnicowoprądowym o czułości 30 mA. To minimalny wymóg normy PN-HD 60364, ale w praktyce lepiej unikać gniazdek w bezpośrednim sąsiedztwie wanny.

Strefa 3 obejmuje przestrzeń powyżej 0,6 m od krawędzi wanny. Tu można montować standardowe gniazdka z bolcem ochronnym, ale nadal obowiązuje zabezpieczenie RCD. Klasa ochrony IP w tej strefie nie jest wymagana, choć wiele osób świadomie wybiera oprawy o IP44 dla większego bezpieczeństwa.

Ochrona przeciwporażeniowa w łazience nie polega wyłącznie na stosowaniu RCD. Równie istotne jest wykonanie instalacji w układzie TN-S, w którym przewód neutralny i ochronny są rozdzielone już od rozdzielni głównej budynku. To gwarantuje, że prąd upływowy znajdzie niezawodną drogę do ziemi.

Przewody w łazience powinny mieć podwyższoną odporność na wilgoć. Kabel YDYp 3×2,5 mm² w izolacji PVC sprawdza się w większości zastosowań, ale w strefie 1 lepszy będzie przewód YDYżo 3×1,5 mm² z izolacją odporną na podwyższoną temperaturę i wilgoć. Normy dopuszczają oba warianty, ale wybór zależy od konkretnego projektu.

Wentylacja łazienki wpływa na bezpieczeństwo instalacji bardziej, niż się wydaje. Przy wilgotności powyżej 80% na izolacji osiada kondensat, który obniża jej rezystancję powierzchniową. Dlatego sprawne wentylatory wyciągowe i kratki wentylacyjne stanowią element ochrony pośredniej, o której rzadko się wspomina.

Rozmieszczenie gniazdek i włączników w każdym pomieszczeniu

Planowanie rozmieszczenia gniazdek to etap, na którym większość inwestorów popełnia błędy wynikające z niedoszacowania potrzeb. Wystarczy policzyć urządzenia, które faktycznie pracują w danym pomieszczeniu, i dodać zapas na przyszłość. Minimum to jedno gniazdko na każde 4 m² powierzchni użytkowej.

W przedpokoju potrzebne są co najmniej dwa gniazdka: jedno przy drzwiach wejściowych (na odkurzacz, lampkę nocną), drugie w pobliżu szafy. Włącznik światła głównego montuje się po stronie klamki, na wysokości 90-110 cm od podłogi. To ergonomiczna strefa chwytu dla osoby dorosłej.

Pokój dzienny wymaga od czterech do sześciu gniazdek w zależności od układu mebli. Trzy z nich powinny znaleźć się przy ścianie z telewizorem (osobne dla odbiornika, dekodera i soundbara), kolejne dwa przy kanapie (ładowarka laptopa, lampa stojąca). Wysokość montażu 30 cm nad podłogą sprawdza się przy meblach na nóżkach, ale przy meblach na cokole lepiej podnieść ją do 60-110 cm.

W sypialni przy łóżku montuje się gniazdka i włączniki na wysokości 70 cm od podłogi, by sięganie po nie nie wymuszało wstawania. Po obu stronach łóżka potrzebne są co najmniej dwa gniazdka każde (lampka nocna, ładowarka telefonu, ewentualnie budzik). Włącznik światła głównego umieszcza się przy drzwiach.

Kuchnia to pomieszczenie o największym zagęszczeniu odbiorników. Nad blatem roboczym potrzebne są minimum cztery gniazdka w jednej linii, na wysokości 110-120 cm od podłogi. Osobne gniazdko wymaga lodówka, osobne zmywarka, jeszcze inne okap. Piekarnik i kuchenka elektryczna mają własne, dedykowane obwody.

Łazienka wymaga starannego rozmieszczenia ze względu na strefy ochronne. Gniazdko do pralki montuje się poza strefą 2, czyli powyżej 60 cm od krawędzi wanny. Wysokość 110-120 cm sprawia, że kabel nie leży na podłodze, a jednocześnie dostęp do gniazdka jest wygodny.

Wysokość montażu włączników zależy od ich funkcji. Włączniki główne umieszcza się na wysokości 90-110 cm. Włączniki przy łóżku w sypialni mogą być niżej (70 cm), by sięganie po nie w ciemności nie wymagało pełnego wyprostu. Ściemniacze oświetlenia montuje się tam, gdzie naturalnie sięga ręka siedzącej osoby.

Dobór kabli i przekrojów do konkretnych obciążeń

Przekrój przewodu to nie kwestia widzimisię, lecz ściśle określony parametr wynikający z fizyki przepływu prądu. Zbyt mały przekrój powoduje grzanie się kabla, a w konsekwencji starzenie izolacji i ryzyko pożaru. Zbyt duży to niepotrzebny koszt.

Dla obwodów oświetleniowych standardem jest przewód 1,5 mm². Przy zabezpieczeniu B10 A obsługuje on ciągłe obciążenie do 2,3 kW, co wystarcza dla wszystkich typowych żyrandoli i lamp sufitowych. Długość obwodu nie powinna przekraczać 25 metrów, by spadek napięcia nie był wyższy niż 3%.

Obwody gniazdkowe wykonuje się przewodem 2,5 mm². Bezpiecznik B16 A zabezpiecza tu obciążenie do 3,68 kW. To wystarczające dla większości urządzeń domowych z wyjątkiem kuchenki, piekarnika i podgrzewacza wody, które wymagają osobnych linii.

Urządzenia dużej mocy, takie jak kuchenka elektryczna (do 11 kW), piekarnik (do 3,5 kW) czy pralka (do 2,3 kW), potrzebują przewodów 4 mm² lub 6 mm². Zasilanie kuchenki trójfazowej wymaga kabla pięciożyłowego 5×2,5 mm² lub 5×4 mm², w zależności od mocy znamionowej.

Spadek napięcia na końcu obwodu to parametr, który elektrycy sprawdzają projektowo. Dla obwodów oświetleniowych dopuszczalne jest 3%, a dla siłowych 5%. Przy długich trasach (powyżej 30 metrów) konieczne jest zwiększenie przekroju, by nie przekroczyć tych wartości. W przeciwnym razie żarówki świecą słabiej, a silniki grzeją się bardziej.

Rodzaj przewodu też ma znaczenie. YDY to klasyczny płaski kabel z żyłami miedzianymi w izolacji PVC, stosowany w instalacjach podtynkowych. YDYżo posiada dodatkową powłokę, co czyni go bardziej odpornym na uszkodzenia mechaniczne. W instalacjach natynkowych sprawdza się przewód YDYp z dodatkową warstwą ochronną.

Etapy realizacji instalacji od projektu do odbioru

Realizacja instalacji elektrycznej zaczyna się od projektu, a kończy na pomiarach odbiorczych. Każdy etap ma swoje wymagania prawne i techniczne, a pominięcie któregokolwiek może skutkować odmową odbioru budynku lub ubezpieczeniową odmową wypłaty odszkodowania.

Projekt instalacji powinien zawierać schemat rozdzielni, plan tras kablowych, lokalizację gniazdek i włączników oraz dobór zabezpieczeń. Sporządza go projektant z uprawnieniami budowlanymi w specjalności instalacyjnej. Koszt projektu dla mieszkania o powierzchni 60-80 m² wynosi zwykle od 1500 do 3500 PLN.

Uzgodnienie projektu z zakładem energetycznym jest wymagane przy zmianach przyłącza lub zwiększeniu mocy umownej. W pozostałych przypadkach wystarczy zgłoszenie robót budowlanych w starostwie powiatowym na podstawie Prawa Budowlanego (art. 29 i 30).

Montaż instalacji wykonuje elektryk z uprawnieniami SEP (Stowarzyszenie Elektryków Polskich) w grupie 1, czyli uprawniającej do pracy przy urządzeniach do 1 kV. Średni koszt punktu elektrycznego (gniazdko lub włącznik) wynosi od 80 do 150 PLN, a całej instalacji w mieszkaniu 60-80 m² od 12 000 do 25 000 PLN, zależnie od standardu wykończenia.

Pomiary odbiorcze obejmują sprawdzenie rezystancji izolacji, impedancji pętli zwarcia, działania wyłączników różnicowoprądowych oraz skuteczności ochrony przeciwporażeniowej. Uprawniony elektryk wystawia protokół pomiarowy, który jest wymagany do odbioru domu i zawarcia umowy na dostawę energii.

Odbiór instalacji przez nadzór budowlany lub kierownika budowy zamyka proces inwestycyjny. To ostatni moment na wykrycie ewentualnych usterek, bo po tynkowaniu i malowaniu ścian dostęp do kabli będzie ograniczony. Dlatego pomiary warto przeprowadzać przed zamknięciem ścian, a nie po.

Najczęstsze błędy przy planowaniu instalacji

Niedoszacowanie liczby gniazdek to grzech pierworodny większości inwestorów. W pokoju, który wydaje się wystarczający z czterema gniazdkami, po roku pojawia się potrzeba podłączenia kolejnych urządzeń: lampki, ładowarki, konsoli, routera. Brak gniazdek kończy się plątaniną przedłużaczy, a te bywają przyczyną pożarów.

Brak osobnego obwodu dla urządzeń dużej mocy to drugi poważny błąd. Gdy pralka, zmywarka i piekarnik pracują na jednym obwodzie, łatwo o przeciążenie. Skutkiem jest wybijający bezpiecznik lub, w gorszym razie, przegrzanie izolacji w ścianie. Tego typu awarii nie widać gołym okiem, aż do momentu, gdy zaczyna się tlić.

Umieszczanie gniazdek w miejscach zasłoniętych meblami to błąd planistyczny. Gdy szafa stoi przy ścianie, gniazdko za nią staje się niedostępne. Warto przemyśleć rozmieszczenie mebli jeszcze przed ułożeniem kabli i narysować ich plan na ścianach ołówkiem.

Ignorowanie stref w łazience przy planowaniu rozmieszczenia punktów świetlnych kończy się koniecznością przeróbek lub, co gorsza, montażem oświetlenia bez wymaganej klasy ochrony. Temat jest poważny, bo woda i prąd w duecie stanowią zagrożenie życia.

Oszczędzanie na rozdzielnicy to fałszywa oszczędność. Tani aparat modułowy bez certyfikatu CE może nie zadziałać w krytycznym momencie. Rozdzielnica z zabezpieczeniami renomowanych producentów kosztuje więcej, ale jej niezawodność wpływa na bezpieczeństwo całej rodziny przez dziesięciolecia.

Bezpieczeństwo użytkowania na co dzień

Przeciążanie przedłużaczy to nawyk, który prowadzi do największej liczby domowych pożarów. Przedłużacz bębnowy o przekroju 1,5 mm² może przenieść prąd 16 A, ale zwinięty na bębnie grzeje się znacznie bardziej niż rozwinięty. Ciepło nie ma jak uciec, a izolacja mięknie i pęka.

Uszkodzone kable, nawet te z pozornie niewielkim przetarciem izolacji, stanowią realne zagrożenie. Dotknięcie odsłoniętej żyły fazowej grozi porażeniem, a iskrzenie w miejscu przetarcia może zapalić kurz lub tekstylie. Naprawa polega na wymianie całego odcinka, nie na zaklejaniu taśmą izolacyjną.

RCD w łazience to obowiązek wynikający z normy, ale w praktyce warto go montować także w kuchni i pralni. Koszt wyłącznika różnicowoprądowego to około 100-200 PLN, a życie, które chroni, jest bezcenne. W domach z małymi dziećmi montaż RCD w każdym obwodzie gniazdkowym staje się standardem.

Regularne testowanie wyłączników różnicowoprądowych za pomocą przycisku "TEST" powinno odbywać się co miesiąc. Naciśnięcie przycisku symuluje upływ prądu i wymusza odcięcie obwodu. Jeśli aparat nie reaguje, wymaga natychmiastowej wymiany.

Ograniczniki przepięć stanowią uzupełnienie ochrony, szczególnie w rejonach narażonych na wyładowania atmosferyczne. Typ 1 montuje się w rozdzielnicy głównej, typ 2 w podrozdzielnicach. Koszt kompletu zaczyna się od 500 PLN, a chroni sprzęt elektroniczny, którego wartość wielokrotnie przewyższa tę kwotę.

Checklista planowania instalacji elektrycznej

Projekt: schemat rozdzielni, trasa kabli, lokalizacja punktów, dobór zabezpieczeń, obliczenia spadków napięć.

Rozdzielnica: liczba modułów, miejsce montażu (łatwy dostęp, wentylacja), oznaczenia obwodów, rezerwa na przyszłe rozbudowy.

Obwody oświetleniowe: przekrój 1,5 mm², zabezpieczenie B10 A, podział na strefy, wysokość włączników 90-110 cm.

Obwody gniazdkowe: przekrój 2,5 mm², zabezpieczenie B16 A, RCD 30 mA, minimum 4 gniazdka w pokoju dziennym.

Kuchnia: osobne obwody dla lodówki, zmywarki, piekarnika, kuchenki, gniazda nad blatem w jednej linii.

Łazienka: strefy 0-3 zachowane, IP odpowiednie do strefy, RCD 30 mA, SELV 12 V w strefie 1.

Przewody: miedziane, w izolacji PVC, odpowiedni przekrój do obciążenia, rezerwa długości przy puszkach.

Bezpieczeństwo: wyłączniki nadprądowe, RCD, ograniczniki przepięć, brak przeciążeń, regularne testy.

Dokumentacja: protokoły pomiarowe, schemat rozdzielni, certyfikaty zastosowanych aparatów.

Odbiór: pomiary odbiorcze wykonane przed tynkowaniem, sprawdzenie działania wszystkich obwodów.

Przyszłość: rezerwa modułów w rozdzielni, kable do punktów, które pojawią się za kilka lat.

Uziemienie: układ TN-S, przewód PE w każdym obwodzie, połączenia wyrównawcze w łazience.

Wentylacja rozdzielni: swobodny przepływ powietrza, unikanie montażu w szafach bez otworów.

Uprawnienia: montaż przez elektryka z SEP, pomiary przez osobę z uprawnieniami, dokumentacja w aktach.

Przeglądy: okresowa kontrola instalacji co 5 lat, test RCD co miesiąc, wymiana uszkodzonych elementów.

Źródła i podstawy prawne

Norma PN-HD 60364 wymagania dla instalacji elektrycznych niskiego napięcia, Polska Norma wdrażająca normę europejską.

Prawo Budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) warunki techniczne, jakim powinny odpowiadać budynki, art. 29 i 30 dotyczące zgłoszenia robót.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), §183-184 dotyczące instalacji elektrycznej.

Grupa SEP 1 uprawnienia do eksploatacji urządzeń, instalacji i sieci elektroenergetycznych do 1 kV.

Strona informacyjna: sep.com.pl (Stowarzyszenie Elektryków Polskich), pkn.pl (Polski Komitet Normalizacyjny).
