Grzejnik elektryczny do kontenera: jaki wybrać, żeby działał bez awarii

Metalowe ściany, brak izolacji termicznej, temperatura wewnątrz niemal identyczna z tą na zewnątrz. Do tego wilgoć skraplająca się na blasze, ograniczona wentylacja i ryzyko kondensacji pary wodnej w pobliżu instalacji elektrycznych. To realia, w jakich pracuje grzejnik elektryczny do kontenera, a wybór pierwszego lepszego modelu z marketu budowlanego kończy się najczęściej przepaloną instalacją, zamarzniętym wodomierzem albo mandatem od inspektora pracy. Poniżej znajdziesz konkretne dane techniczne, wzór na dobór mocy, wymagania stref zagrożonych wybuchem oraz pięć prawdziwych scenariuszy z budów, magazynów i baz logistycznych, w których liczy się każdy kilowat.

• Grzejniki konwektorowe, promiennikowe i nadmuchowe w kontenerze
• Dobór mocy grzejnika elektrycznego do kontenera 20' i 40'
• Grzejniki ATEX do kontenera: normy, strefy i certyfikacja
• Montaż i eksploatacja grzejnika elektrycznego w kontenerze
• Pięć prawdziwych scenariuszy z życia
• Najczęstsze błędy, które kosztują najwięcej

Grzejniki konwektorowe, promiennikowe i nadmuchowe w kontenerze

Różnica między tymi trzema rodzinami nie sprowadza się do ceny. Chodzi o sposób, w jaki energia cieplna trafia do człowieka i przedmiotów. Konwektor ogrzewa powietrze, promiennik ogrzewa ciała stałe, nadmuchowy wymusza obieg strumienia. Każde z tych rozwiązań rządzi się inną fizyką i sprawdza się w innym scenariuszu kontenerowym.

Grzejnik konwektorowy pobiera zimne powietrze od dołu, przepuszcza je przez element grzejny (rurkowy lub panelowy) i wypycha ciepłe ku górze. Zasada działania jest prosta, a skuteczność zależy od różnicy temperatur (ΔT) między wnętrzem a otoczeniem. Przy ΔT powyżej 15°C konwektor zaczyna odczuwalnie podnosić temperaturę w ciągu 15-20 minut od włączenia. Jego słabość to sufit, który przy dużej wysokości kontenera (2,59 m dla standardu 20') pozostaje chłodny, bo ciepłe powietrze kumuluje się pod dachem, z dala od ludzi.

Grzejnik promiennikowy emituje fale podczerwieni, które ogrzewają bezpośrednio ciała i przedmioty, bez udziału powietrza jako nośnika. Działa jak słońce za szybą, z tą różnicą, że w kontenerze nie ma szyby. Sprawdza się w strefach o niskim stropie, przy pracach montażowych wymagających natychmiastowego komfortu cieplnego, a także na zewnątrz, na przykład na platformach wiertniczych. Promiennik musi jednak „widzieć" odbiorcę, bo meble, regały czy przegrody blokują wiązkę ciepła.

Grzejnik nadmuchowy (nagrzewnica elektryczna) łączy wentylator z elementem grzejnym, zwykle spiralnym. Jego przewaga nad konwektorem to szybkość: pełną moc osiąga w 3-5 sekund i potrafi w kilka minut podnieść temperaturę o 10°C w zamkniętej kubaturze 30 m³. Ceną za to jest hałas, zwykle 45-55 dB, oraz pylenie, bo wentylator porusza cząsteczki kurzu obecne w każdym kontenerze. Stąd w pomieszczeniach socjalnych lepiej sprawdza się cichy konwektor, a w suszarniach odzieży roboczej czy namiotach magazynowych, gdzie liczy się czas nagrzewania, niezastąpiona pozostaje nagrzewnica.

Kiedy NIE stosować danego typu

Tabela porównawcza typów grzejników

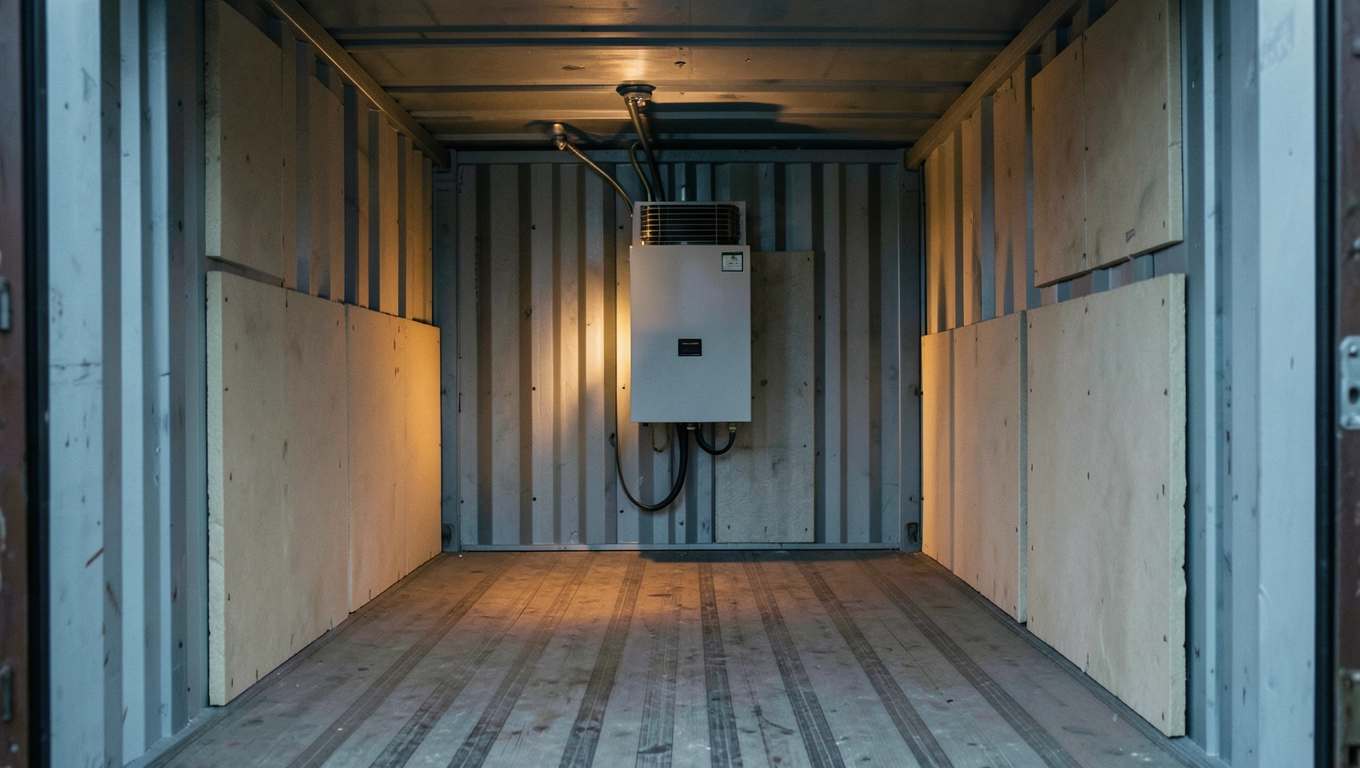

Dobór mocy grzejnika elektrycznego do kontenera 20' i 40'

Zbyt mała moc oznacza ciągłą pracę na maksimum i szybkie zużycie elementu grzejnego. Zbyt duża to niepotrzebny wydatek na zakup i skoki napięcia przy każdym uruchomieniu. Prawidłowy dobór bazuje na wzorze uwzględniającym kubaturę, różnicę temperatur i straty cieplne przegród.

Wzór podstawowy

Najprostsze i wystarczające w większości zastosowań polowych obliczenie wygląda następująco:

Q = V × ΔT × k

gdzie:
Q zapotrzebowanie na moc w watach (W)
V kubatura kontenera w metrach sześciennych (m³)
ΔT różnica między wymaganą temperaturą wewnątrz a najniższą spodziewaną na zewnątrz (°C)
k współczynnik strat cieplnych, zwykle 30-40 W/m³ dla kontenera bez izolacji, 20-25 W/m³ dla kontenera z wewnętrzną okładziną z wełny mineralnej 50 mm

Przykład dla kontenera 20'

Kontener 20' ma wymiary wewnętrzne około 5,9 × 2,35 × 2,39 m, co daje kubaturę 33 m³. Przy wymaganej temperaturze wewnątrz +15°C i minimalnej zewnętrznej -15°C, ΔT wynosi 30°C. Bez izolacji współczynnik k = 35 W/m³.

Q = 33 × 30 × 35 = 34 650 W, czyli około 35 kW. Tyle potrzeba do utrzymania komfortu termicznego w standardowym kontenerze biurowym zimą w centralnej Polsce. W praktyce oznacza to dwie-trzy nagrzewnice 9 kW lub jeden przemysłowy moduł grzewczy z wentylatorem.

Przykład dla kontenera 40'

Kontener 40' (HC) ma wymiary około 12,03 × 2,35 × 2,69 m i kubaturę 76 m³. Przy tych samych założeniach temperaturowych i braku izolacji zapotrzebowanie rośnie do:

Q = 76 × 30 × 35 = 79 800 W, czyli około 80 kW. To już instalacja trójfazowa 400 V z rozdziałem na kilka niezależnych obwodów, każdy zabezpieczony wyłącznikiem nadprądowym i różnicowoprądowym 30 mA.

W praktyce inżynierowie obniżają zapotrzebowanie o 20-30%, stosując izolację termiczną ścian i sufitu. Płyta PIR 60 mm zmniejsza współczynnik k do około 15 W/m³, co przy kontenerze 20' obcina moc z 35 kW do 15 kW, a przy 40' z 80 kW do 34 kW.

Korekta na wentylację i infiltrację

Każda wymiana powietrza na godzinę w kontenerze bez rekuperacji zabiera z wnętrza około 1,5-2 kW ciepła na każde 1000 m³/h wymiany. Przy kontenerze biurowym z dwojgiem ludzi norma wentylacyjna wymaga 30 m³/h na osobę, czyli 60 m³/h. To znikomy wpływ. Inaczej wygląda sytuacja w kontenerze lakierniczym, warsztacie spawalniczym czy suszarni, gdzie wymiana sięga 500-1500 m³/h i wtedy trzeba doliczyć dodatkowe 8-12 kW mocy.

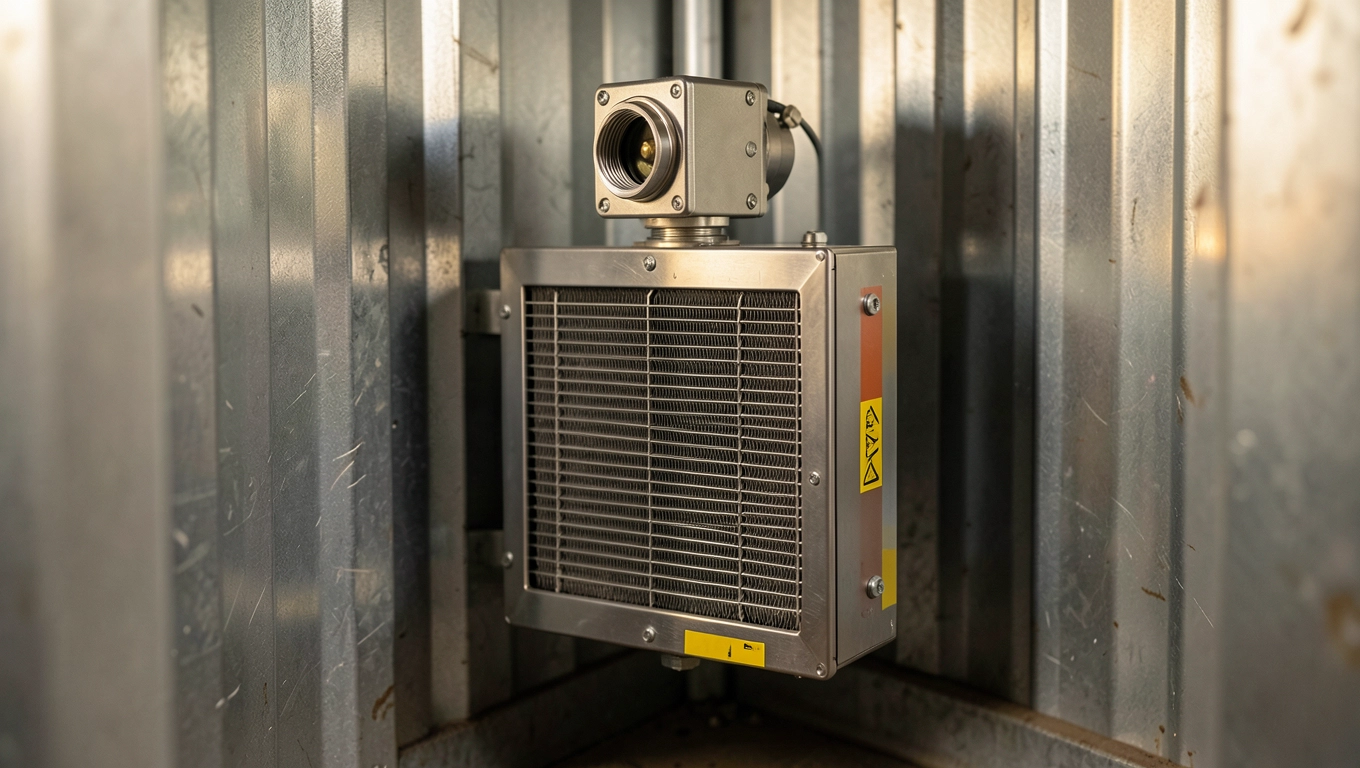

Grzejniki ATEX do kontenera: normy, strefy i certyfikacja

Skrót ATEX pochodzi od francuskiego ATmosphères EXplosibles i odnosi się do dyrektywy 2014/34/UE, która reguluje urządzenia przeznaczone do pracy w atmosferze potencjalnie wybuchowej. W Polsce obowiązuje również norma PN-EN 60079, podająca szczegółowe wymagania konstrukcyjne dla urządzeń Ex.

Kluczowe jest zrozumienie, że grzejnik ATEX do kontenera nie jest zwykłym grzejnikiem w żółtej obudowie. To urządzenie zaprojektowane tak, aby żaden element (powierzchnia, iskra, łuk elektryczny, temperatura) nie mógł zainicjować zapłonu mieszaniny gazów lub par palnych obecnych w otoczeniu. Dotyczy to zarówno obudowy, jak i samego elementu grzejnego, który w strefach 1 i 2 nie może przekraczać temperatury samozapłonu danej substancji.

Podział stref Ex

Strefa 0 obejmuje przestrzeń, w której atmosfera wybuchowa występuje stale lub przez długie okresy, na przykład wewnątrz zbiornika z rozpuszczalnikiem. Do takich miejsc grzejnik elektryczny nie wchodzi w ogóle, bo wymagana byłaby kategoria 1G z certyfikatem urządzenia iskrobezpiecznego.

Strefa 1 to obszar, w którym atmosfera wybuchowa może pojawić się podczas normalnej pracy. Typowy przykład: kontener przy dystrybutorze paliw, stacja LPG, magazyn aerozoli. Wymagane urządzenia kategorii 2G, oznaczone Ex db lub Ex eb (obudowa ognioszczelna lub wzmocniona).

Strefa 2 obejmuje miejsca, gdzie atmosfera wybuchowa pojawia się rzadko i krótkotrwale, na przykład w pobliżu wentylacji wyciągowej z lakierni. Wystarczają urządzenia kategorii 3G, oznaczone Ex ec (ochrona przed zapłonem w stanie normalnym), co znacząco obniża koszt zakupu.

Praca zwykłego grzejnika elektrycznego w strefie 1 lub 2 stanowi zagrożenie życia i wyczerpuje znamiona wykroczenia z art. 82 Kodeksu pracy. Inspektor Państwowej Inspekcji Pracy może wstrzymać pracę i nałożyć karę do 30 000 PLN.

Oznaczenia, które musisz rozumieć

Etykieta grzejnika ATEX zawiera kod skrótowy, na przykład Ex db IIB T3. Oznacza to: obudowa ognioszczelna (db), grupa wybuchowości IIB (gazy takie jak etylen, alkohol etylowy), klasa temperaturowa T3 (maksymalna temperatura powierzchni 200°C). Dobór konkretnego kodu zależy od substancji, jaka może pojawić się w otoczeniu, i wymaga udziału specjalisty ds. zagrożeń wybuchowych.

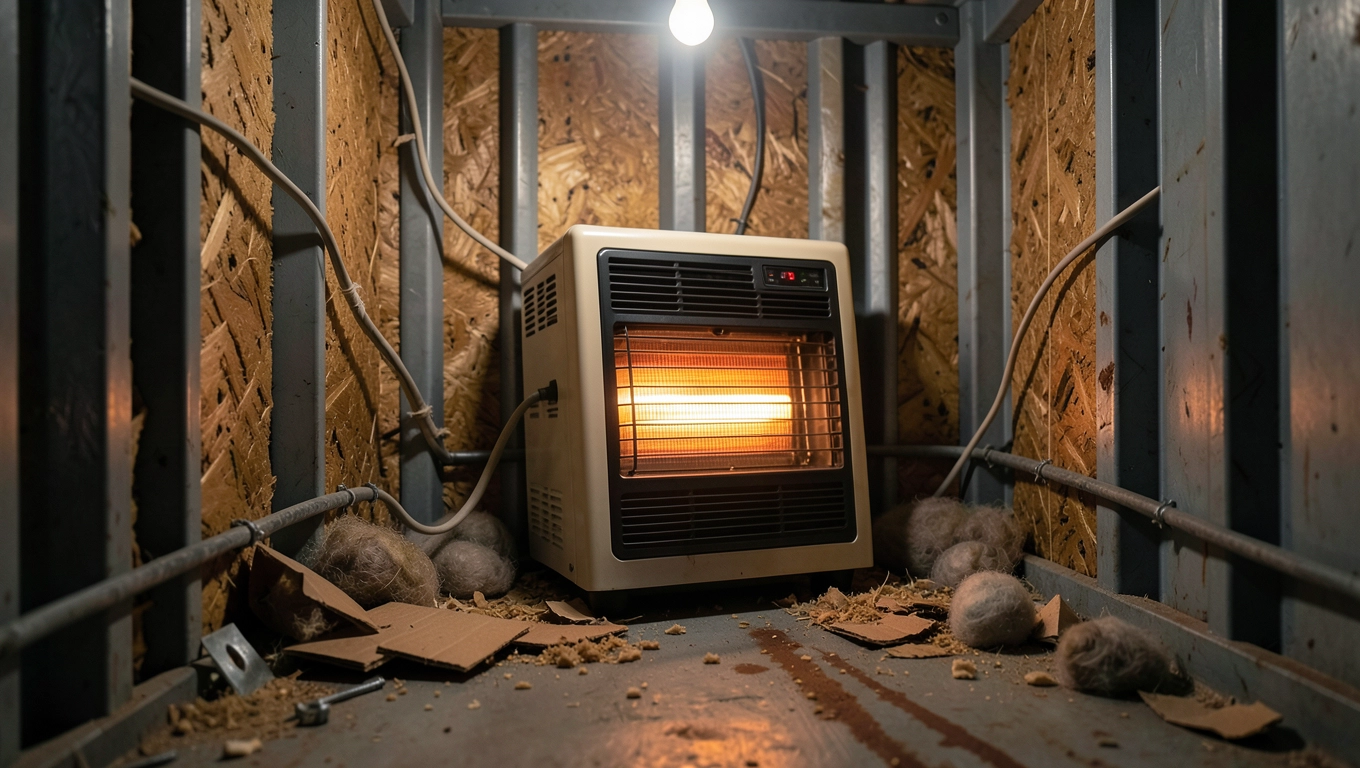

Montaż i eksploatacja grzejnika elektrycznego w kontenerze

Najczęstsza przyczyna pożaru kontenera nie jest wadliwa instalacja elektryczna, lecz źle zamontowany grzejnik. Zbyt blisko ściany, bez przepływu powietrza, na łatwopalnej okładzinie z dykty. Poniżej pięć zasad, które w 90% przypadków eliminują ryzyko.

Odległości montażowe

Minimalne odstępy wynikają z fizyki wymiany ciepła. Element grzejny emituje ciepło nie tylko do przodu (przez konwekcję), ale też do tyłu i na boki (przez promieniowanie). Producent podaje w instrukcji wartości, zwykle 15-20 cm od ściany tylnej, 30 cm od sufitu i 50 cm od materiałów palnych z przodu. Skrócenie tych odległości o połowę podnosi temperaturę obudowy o 25-40°C i w skrajnym przypadku prowadzi do zwęglenia drewnianej ramy okiennej.

Zasilanie i zabezpieczenia

Przewód zasilający musi mieć przekrój dostosowany do poboru prądu. Grzejnik 2000 W przy 230 V pobiera 8,7 A, co wymaga przewodu miedzianego 3 × 1,5 mm² i zabezpieczenia B10A. Przy mocy 3000 W pobór rośnie do 13 A, więc potrzebny jest przewód 3 × 2,5 mm² i zabezpieczenie B16A. Każdy obwód grzewczy powinien być wyposażony w wyłącznik różnicowoprądowy 30 mA, reagujący na upływ prądu zanim dotknięcie uszkodzonej obudowy stanie się śmiertelne.

Termostat i automatyka

Termostat pokojowy to nie luksus, lecz wymóg ekonomiki. Grzejnik pracujący bez termostatu pobiera średnio 70% swojej mocy znamionowej przez całą dobę. Z termostatem mechanicznym (histereza ±1°C) zużycie spada do 35-45%, a z programowalnym elektronicznym z obniżeniem nocnym do 25-30%. Różnica w rachunku za prąd przy cenie 0,85 PLN/kWh i mocy 3 kW to około 4 200 PLN rocznie.

Checklista doboru (10 punktów)

• Typ grzejnika dopasowany do funkcji kontenera (biuro, magazyn, warsztat, socjal)
• Moc obliczona ze wzoru V × ΔT × k, z zapasem 15-20%
• Certyfikat ATEX wymagany w strefach 1 i 2, kategoria 2G lub 3G
• Stopień ochrony co najmniej IP24 w pomieszczeniach suchych, IP44 w wilgotnych
• Termostat z programem dobowo-tygodniowym
• Odległości montażowe zgodne z instrukcją producenta
• Zasilanie jednofazowe 230 V do 3 kW, trójfazowe 400 V powyżej 3 kW
• Gwarancja minimum 24 miesiące i dostępny serwis na terenie Polski
• Możliwość wymiany elementu grzejnego bez złomowania obudowy
• Koszt eksploatacji poniżej 1,20 PLN/godzinę pracy przy średniej cenie energii

Przegląd i żywotność

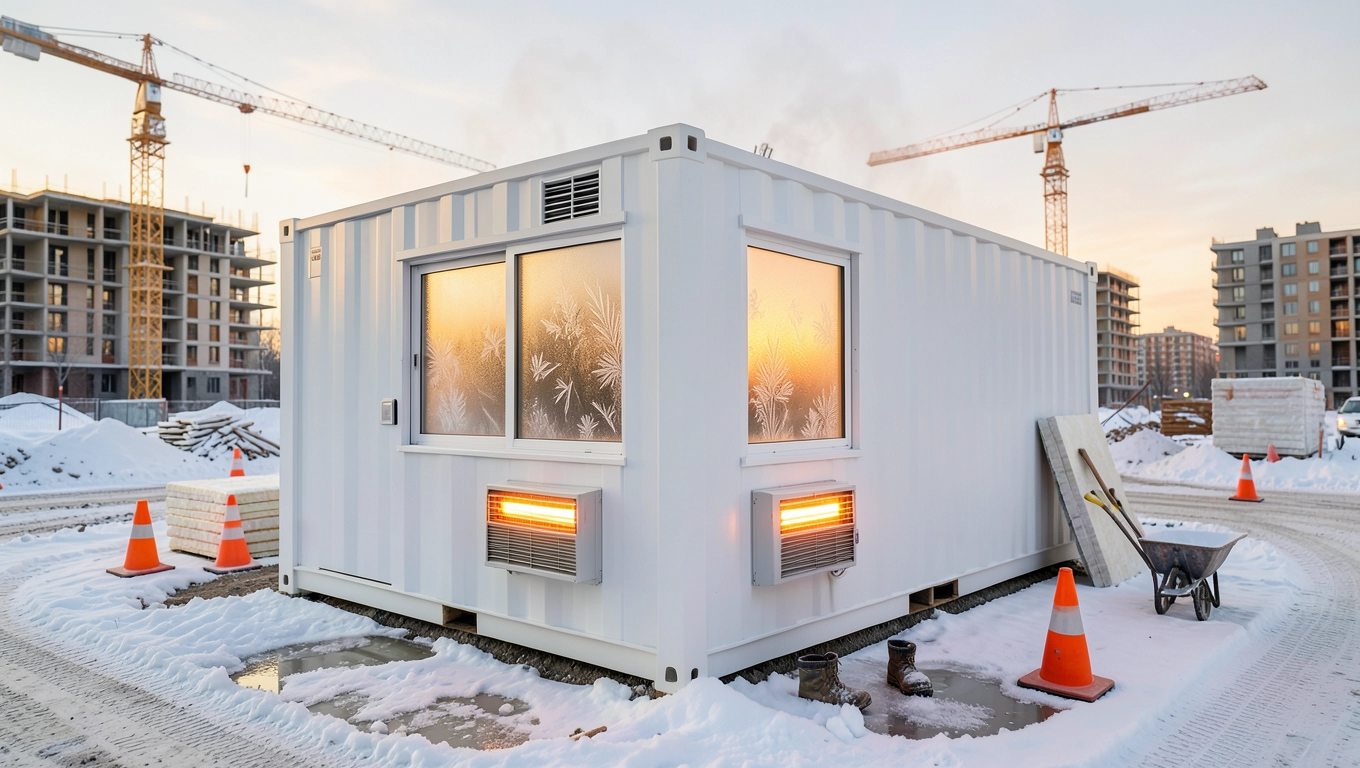

Pięć prawdziwych scenariuszy z życia

1. Kontener biurowy na budowie osiedla mieszkaniowego. Inwestor zażądał utrzymania +18°C przy temperaturze zewnętrznej -10°C. Po dociepleniu ścian płytą PIR 60 mm i zamontowaniu dwóch konwektorów 2000 W z termostatem, średni rachunek za prąd w sezonie zimowym wyniósł 1 850 PLN miesięcznie. Bez izolacji ten sam efekt wymagałby mocy 9 kW i rachunku 4 200 PLN.

2. Stacja paliw przy drodze ekspresowej. Kiosk kasowy to kontener z oknem i kasą fiskalną. Obowiązuje strefa 2 wokół dystrybutora, więc zainstalowano grzejnik ATEX 1000 W kategorii 3G, klasa T4 (temperatura powierzchni do 135°C). Koszt urządzenia sześciokrotnie wyższy od zwykłego konwektora, ale alternatywą jest zamknięcie stanowiska przez sanepid.

3. Magazyn części elektronicznych w kontenerze 40' HC. Wilgotność utrzymywana poniżej 40% wymaga ogrzewania nawet przy +5°C na zewnątrz, bo kondensacja pary wodnej uszkadza płytki PCB. Zastosowano promiennik podczerwieni 1800 W, ogrzewający bezpośrednio regały, bez konieczności ogrzewania całej kubatury 76 m³. Zużycie energii spadło o 55% w porównaniu z nagrzewnicą.

4. Baza wojskowa, kontener dowodzenia. Trzy niezależne obwody grzewcze po 2 kW, każdy zasilany z agregatu prądotwórczego 20 kVA. Termostat z histerezą ±0,5°C utrzymuje temperaturę w wąskim oknie 19-21°C, co zapobiega skraplaniu na sprzęcie łączności. Średni koszt paliwa na ogrzewanie to 14 PLN na godzinę pracy.

5. Kontener socjalny na festiwalu plenerowym. Czas pracy ograniczony do weekendu, obsługa 12 osób. Zastosowano nagrzewnicę elektryczną 5 kW na 400 V, uruchamianą pół godziny przed przyjazdem ekipy. W ciągu 25 minut temperatura wzrosła z 8°C do 22°C, a po wyłączeniu kontener utrzymał komfort przez 2,5 godziny dzięki izolacji termicznej ścian.

Najczęstsze błędy, które kosztują najwięcej

Dobór mocy „na oko" bez obliczeń. Monter na budowie szacuje, że 2 kW wystarczą do kontenera, bo „przecież to mały pokój". Tymczasem ściana stalowa bez izolacji ma współczynnik przenikania ciepła U = 5,8 W/m²K, czyli 12-krotnie więcej niż ściana murowana z ociepleniem. Przy ΔT = 25°C każdy metr kwadratowy ściany traci 145 W, a w kontenerze 20' to 38 m² przegród, czyli 5,5 kW samej straty przez ściany, bez strat przez podłogę i dach.

Brak termostatu w kontenerze używanym przez 8-12 godzin dziennie. Grzejnik włączony ręcznie albo zapominany, albo nadgorliwie wyłączany. Bez automatyki temperatura waha się od 12°C do 28°C, a zużycie energii rośnie o 60-80%.

Montaż grzejnika bezpośrednio na ścianie z płyty OSB. Płyta pilśniowa zaczyna się termicznie rozkładać w temperaturze 200°C, a obudowa konwektora przy pracy ciągłej osiąga 90-110°C. Po dwóch sezonach za ścianą pojawia się ciemna plama zwęglenia, a w skrajnym przypadku tlenie.

Ignorowanie strefy Ex na placu budowy. Kontener z agregatem prądotwórczym, lakiernią lub dystrybutorem paliw w promieniu 5 metrów wymaga przeglądu Ex, wykonanego przez rzeczoznawcę. Koszt takiego przeglądu to 1 200-2 500 PLN, a kara za brak dokumentacji sięga 30 000 PLN.

Podłączenie trzech grzejników 2 kW do jednego gniazdka podwójnego. Pobór 26 A na gnieździe 16 A powoduje przegrzewanie styków, a po roku eksploatacji izolacja przewodu wychodzi z gniazda, odsłaniając miedź. To jeden z najczęstszych powodów pożarów instalacji tymczasowych na budowach.

Jeśli planujesz ogrzewanie kontenera na sezon zimowy, zacznij od obliczenia mocy, izolacji ścian płytą PIR 60 mm i wyboru grzejnika z certyfikatem CE oraz co najmniej 24-miesięczną gwarancją producenta. Taki zestaw eliminuje 90% problemów eksploatacyjnych i obniża koszt energii o połowę w porównaniu z przypadkowym doborem urządzenia.

Źródła danych i norm

Strefy Ex i wymagania dla urządzeń w atmosferach wybuchowych: dyrektywa 2014/34/UE (ATEX), norma PN-EN 60079-0:2013 (wymagania ogólne), PN-EN 60079-14:2014 (instalacje elektryczne w strefach zagrożonych wybuchem).

Stopnie ochrony IP: norma PN-EN 60529:2003 (stopnie ochrony zapewnianej przez obudowy).

Kubatura i wymiary kontenerów ISO: norma ISO 668:2020 (kontenery ładunkowe serii 1), dostępna w Polskim Komitecie Normalizacyjnym.

Wymagania wentylacyjne w pomieszczeniach pracy: rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129 poz. 844, z późn. zm.).

Kary za naruszenie przepisów BHP: ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (Dz.U. 1974 nr 24 poz. 141, z późn. zm.).

Informacje o wymaganiach certyfikacyjnych dla urządzeń ATEX: Główny Urząd Miar, Departament Certyfikacji i Oceny Zgodności, serwis gum.gov.pl.
