Schemat domowej sieci elektrycznej — gotowy projekt krok po kroku

Masz przed sobą ściany bez tynku, mózg pełen pytań i termin „schemat domowej sieci elektrycznej", który brzmi jak egzotyczny przepis kuchenny. Tymczasem to właśnie ten dokument decyduje, czy za pięć lat nie będziesz kuł ścian, żeby dorzucić gniazdko przy oknie. Dobra wiadomość: kiedy zrozumiesz, jak czytać oznaczenia, kolory kabli i symbole łączników, cała reszta ułoży się w logiczną całość. Złe wiadomości też są, ale o nich za chwilę najpierw konkretny plan, który przeprowadzi Cię od literek L, N, PE aż po poprawny schemat rozdzielni.

• Oznaczenia przewodów i kolory kabli w domowej instalacji elektrycznej
• Rodzaje łączników i symbole na schematach instalacji domowej
• Strefy w łazience oraz rozmieszczenie gniazdek i oświetlenia na schemacie
• Błędy w schemacie domowej sieci elektrycznej, które kosztują najwięcej

Oznaczenia przewodów i kolory kabli w domowej instalacji elektrycznej

W domowej instalacji elektrycznej prąd zmienny 230 V wymaga trzech żył roboczych: fazowej L (w obwodach trójfazowych także L1, L2, L3), neutralnej N oraz ochronnej PE. Na schemacie faza biegnie od zabezpieczenia do odbiornika, neutralna zamyka obwód w rozdzielnicy, a PE odprowadza ewentualny prąd zwarcia do ziemi to ta trzecia żyła decyduje, czy porażenie będzie krótkim szarpnięciem, czy tragedią.

Kolory izolacji reguluje norma PN-HD 60364 i w nowych instalacjach są one jednoznaczne. Faza L brązowa lub czarna, N niebieska, PE żółto-zielona. Jeśli widzisz w ścianie przewód niebieski podłączony do zacisku oznaczonego L, masz instalację robioną „na czuja" i czas wpuścić fachowca. W starszych budynkach spotkasz jeszcze aluminiowe kable w izolacji białej albo szarej tam rozróżnienie zaciskami w rozdzielnicy bywa jedyną pewną wskazówką.

W obwodach niskonapięciowych, na przykład przy taśmach LED 12 V, wraca inny zestaw oznaczeń: L+, L− oraz M (minus). To nie faza i zero w starym rozumieniu, lecz biegun dodatni, ujemny i masa, często mylona z PE a mylić ich nie wolno, bo zwarcie plusa z PE w sterowniku kończy się przepaleniem driverów.

Tabela poniżej porządkuje najczęściej spotykane symbole na kablu i ich rolę; warto ją wydrukować i powiesić obok rozdzielnicy w trakcie prac.

Oznaczenia literowe na samych przewodach, takie jak D, L czy Lg, mówią o budowie żyły: D jednodrutowa sztywna, L wielodrutowa giętka, Lg giętka najwyższej klasy. Z kolei symbol A, F przy literze materiałowej informuje o aluminium bądź miedzi, a pełne oznaczenia kabli (YDYp, YDY, YKXS) rozszyfrowują typ powłoki, izolacji i ekranu to wiedza, która przydaje się przy doborze kabla do pomieszczeń wilgotnych.

Rodzaje łączników i symbole na schematach instalacji domowej

Łącznik oświetleniowy to nie przełącznik rodem z filmu o Bondzie, lecz proste urządzenie zamykające obwód fazowy. Najprostszy z nich jednobiegunowy steruje jedną grupę lamp z jednego miejsca i na schemacie rysowany jest jako przerwa w linii L z kreską oznaczającą styk. Dwubiegunowy rozłącza jednocześnie fazę i neutralny, więc sprawdza się w łazience, gdzie wygoda wyłączania obu przewodów jest wymagana przy wilgotnej oprawie.

Świecznikowy to absolutny must-have przy żyrandolu z kilkoma ramionami. W środku obudowy ma trzy zaciski: wspólny COM i dwa wyjścia, dzięki czemu jednym przyciskiem zapalasz dwie grupy żarówek, drugim wszystkie, a trzecim zgasisz. Na schemacie widać go jako dwa łączniki jednobiegunowe połączone mechanicznie jedną dźwignią.

Łączniki schodowe i krzyżowe rozwiązują problem długiego korytarza albo piętrowej klatki. Schodowy ma trzy zaciski (wspólny COM i dwa wyjścia), montowany jest na końcach obwodu, a krzyżowy cztery w środku, między dwoma schodowymi. W trzykondygnacyjnym domu jeden krzyżowy wystarczy, bo pełni rolę łącznika pośredniego. Każdy dodatkowy poziom to kolejny krzyżowy w szereg.

Wyłącznik żaluzjowy rozłącza specjalny obwód napędu rolety, najczęściej z podtrzymaniem kierunku i blokadą jednoczesnego wysterowania obu kierunków. Różni się od zwykłego tym, że jego styki są mechanicznie połączone gdyby nacisnąć dwa kierunki naraz, silnik rolety spali się w ułamku sekundy.

Nie zapominaj o różnicowoprądowym RCD i nadprądowym te elementy nie są łącznikami w ścisłym sensie, ale na schemacie widnieją obok nich. RCD mierzy wektorową sumę prądów L i N; gdy pojawi się upływ (człowiek dotykający fazy), różnica się ujawnia i urządzenie odcina zasilanie w 30 ms przy 30 mA, a to właśnie ta błyskawiczna reakcja odróżnia je od zwykłego bezpiecznika, który czeka aż prąd osiągnie wartość zwarciową.

W instalacjach narażonych na wilgoć obowiązują symbole stopnia ochrony IP44 i wyżej. Łazienka podzielona jest na trzy strefy: 0 (wewnątrz wanny) tylko 12 V, 1 (nad wanną do 2,25 m) IPX4, 2 (do 0,6 m od wanny) IPX4, 3 (dalej) minimum IP21. Pominięcie tych wymogów kończy się odrzuceniem odbioru przez inspektora nadzoru budowlanego.

Strefy w łazience oraz rozmieszczenie gniazdek i oświetlenia na schemacie

Podział łazienki na strefy to pierwszy filtr, przez który przepuszczasz wszystkie symbole rysowane na schemacie. Strefa 0 obejmuje wnętrze wanny i brodzika, jedyną dopuszczalną oprawą jest tu lampa 12 V z IP68. Strefa 1 sięga do 2,25 m nad dnem wanny tu króluje IPX4 plus separacja od strefy 2 transformatorem bezpieczeństwa. Strefa 2 rozciąga się do 0,6 m od krawędzi wanny, wreszcie strefa 3 obejmuje resztę łazienki i pozwala na zwykłe gniazdka z klapką oraz RCD 30 mA.

Rozmieszczenie gniazdek reguluje załącznik do Warunków Technicznych 2021/2022 w pomieszczeniach mokrych wymagane minimum to jedno gniazdo 230 V, najlepiej przy umywalce, drugie przy pralce, no i osobny obwód dla suszarki. W kuchni minimalna liczba to pięć gniazdek nad blatem, oddzielny obwód dla zmywarki (często z osobnym RCD), jeszcze osobny dla piekarnika i kolejny dla lodówki. W pokojach dziennych planuj gniazdka parami, co 2,5-3 m wzdłuż ściany, żeby przewody urządzeń nie ciągnęły się przez środek podłogi.

Kable prowadzone w ścianie biegną ściśle pionowo lub poziomo, z odstępem minimum 15 cm od narożników i 30 cm od sufitu. Instalator bez doświadczenia wierci „na oko", a efekt? Trafienie wiertłem w przewód podczas wieszania półki. Prawidłowy schemat z wymiarami pozwala później bezbłędnie zlokalizować trasę.

Obwody oświetleniowe rysuje się oddzielnie od gniazdkowych dzięki temu zwarcie lampy nie kładzie całej kuchni. Każdy obwód kończy się w rozdzielnicy parą: wyłącznik nadprądowy (MCB) o wartości 10 A dla światła i 16 A dla gniazdek, oraz zacisk PE wypięty na listwę ochronną. Przekroje żył dobiera się wprost do zabezpieczenia: 1,5 mm² dla obwodów 10 A, 2,5 mm² dla 16 A, 4 mm² dla 25 A, 6 mm² dla 32 A. To nie sugestia, lecz wymóg normy, bo ciepło wydzielane przy przeciążeniu topi izolację w ciągu kilku minut.

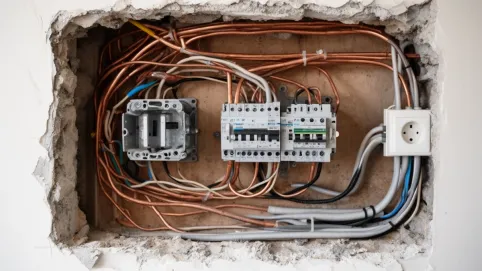

Schemat rozdzielni domowej rysowany jest zawsze w układzie rzędowym: od lewej zabezpieczenie główne, dalej rozdział na poszczególne MCB, poniżej rząd RCD po jednym na parę lub trójkę obwodów. Listwy N i PE zbierają wszystkie powroty; ich niezmostkowanie oznacza brak ochrony, nawet jeśli każdy obwód z osobna wydaje się poprawny.

Błędy w schemacie domowej sieci elektrycznej, które kosztują najwięcej

Pomijanie RCD to grzech numer jeden w instalacjach po 2018 roku, bo Warunki Techniczne 2021/2022 wymuszają go dla wszystkich obwodów gniazdkowych i oświetleniowych w strefach mokrych. Różnicówka działa na prostej fizyce: jeśli suma prądów w L i N jest różna od zera (upływ przez ciało do ziemi), elektromagnes otwiera styki w milisekundach. Bez niej prąd rażenia 30 mA płynie przez organizm aż do chwili, gdy wypali serce.

Drugi błąd to łączenie PE z N w rozdzielnicy, „żeby gniazdka działały". W układzie TN-S przewód ochronny i neutralny muszą być rozdzielone na całej długości; ich zwarcie sprawia, że w metalowej obudowie urządzenia pojawia się napięcie 230 V nawet po wyłączeniu bezpiecznika dokładnie odwrotnie, niż chciałbyś.

Zbyt mała liczba obwodów to plaga starych mieszkań w bloku: cała kuchnia na jednym bezpieczniku 16 A, łazienka na tym samym obwodzie co sypialnia. Podczas gotowania wyłączają się czajniki, suszarki i oświetlenie. Rozplanuj minimum sześć obwodów dla mieszkania 60 m²: osobno oświetlenie, gniazda pokojowe, gniazda kuchenne, łazienka + pralka, piekarnik + zmywarka, płyta indukcyjna. Dom 150 m² potrzebuje ich co najmniej dziesięciu do dwunastu.

Brak rezerwy w rozdzielnicy to scenariusz „za dwa lata": klient wstawia jacuzzi albo klimatyzację, a wolnych modułów brak. Zostaw minimum 20 % zapasu miejsc na moduły DIN. Każde nowe urządzenie powyżej 2 kW to potencjalny osobny obwód.

Złe przekroje przewodów biją po kieszeni rachunkami za prąd, a w skrajnych przypadkach kończą się pożarem. Kabel 1,5 mm² obciążony grzejnikiem 2 kW (ok. 9 A) po godzinie grzeje się do 70 °C, a z czasem kruszeje izolacja PVC. Dobór przekroju wynika z prawa Ohma i dopuszczalnego spadku napięcia (max 3 % dla obwodów oświetleniowych).

Modernizacja starej instalacji aluminiowej wymaga ciągłości PE. Stare kable Al 2,5 mm² mają inny współczynnik rozszerzalności niż miedź i przy połączeniach zaciskowych powstaje warstwa tlenku glinu dielektryk, który grzeje się przy przepływie prądu. Najskuteczniejszą metodą pozostaje pełna wymiana okablowania na miedziane YDYp 3×2,5 mm² dla gniazd i YDYp 3×1,5 mm² dla światła.

Niedocenianą pułapką jest brak schematu powykonawczego. Po zakończeniu prac instalator (albo inwestor sam sobie) powinien zmierzyć rezystancję izolacji (min. 0,5 MΩ), impedancję pętli zwarcia oraz czas zadziałania RCD. Bez tych trzech pomiarów odbiór instalacji nie przejdzie, a ubezpieczyciel odmówi wypłaty po ewentualnym pożarze.

Współcześnie warto dopisać do projektu urządzenia AFDD (arc fault detection device) wykrywają one łuk elektryczny w okablowaniu, którego nie widzi klasyczny bezpiecznik. Działają na zasadzie analizy wysokoczęstotliwościowych składowych prądu; tam, gdzie pojawia się iskrzenie wskutek pękniętego kabla, AFDD odcina zasilanie, zanim łuk rozpali sąsiedni materiał.

Checklist przed odbiorem instalacji

• Sprawdź ciągłość przewodu PE w każdym gnieździe miernikiem.
• Zmierz rezystancję izolacji między L/N a PE minimum 0,5 MΩ.
• Sprawdź czas zadziałania RCD (max 30 ms przy 30 mA).
• Zweryfikuj polaryzację gniazdek (L po prawej, N po lewej).
• Przetestuj wyłączniki różnicowo-prądowe przyciskiem TEST.
• Sprawdź impedancję pętli zwarcia nie więcej niż 1,5 Ω dla 230 V.
• Porównaj schemat powykonawczy z faktycznym układem.
• Upewnij się, że listwy N i PE w rozdzielnicy nie są zmostkowane.
• Zweryfikuj poprawność doboru MCB do przekroju kabla.
• Zapisz wyniki pomiarów w protokole to dokument na lata.

Kiedy schemat domowej sieci elektrycznej zaczynasz rysować od oznaczeń przewodów, poprzez symbole łączników, a kończysz na schemacie rozdzielni, każdy symbol zamienia się w fizyczny element, który da się policzyć, zmierzyć i zabezpieczyć. Ten porządek chroni dwukrotnie: raz przed porażeniem, drugi raz przed pustą ścianą bez perspektywy na nowe gniazdko, kiedy przyjdzie czas na większy remont. Warto poświęcić dwie godziny na szkic, zanim ekipa wejdzie z młotami to najtańsza inwestycja w całym przedsięwzięciu.

Źródła i normy: PN-HD 60364 instalacje elektryczne niskiego napięcia, Warunki Techniczne 2021/2029 (rozporządzenie Ministra Rozwoju i Technologii z dn. 15 kwietnia 2022 r.), norma SEP-E-001 oraz SEP-E-004 dotyczące odbiorów i pomiarów, katalogi producentów kabli i osprzętu (np. danych katalogowych YDYp dostępnych u dystrybutorów branżowych). Dodatkowe informacje o symbolach graficznych publikuje Polska Izba Inżynierów Budownictwa na stronie piib.org.pl, a pełne teksty norm PN można zamówić w Polskim Komitecie Normalizacyjnym (pkn.pl).
