Budowa domowej sieci elektrycznej – kluczowe elementy

Redakcja 2026-01-04 21:25 / Aktualizacja: 2026-02-07 13:18:01 | Udostępnij:

Pamiętasz, jak opowiadałeś o planowanym remoncie i obawach o starą instalację elektryczną w domu? Chcę Ci to wyjaśnić krok po kroku, jakbyśmy siedzieli przy kawie. Skupimy się na układzie zasilania od przyłącza po licznik, roli rozdzielnicy jako serca systemu oraz zabezpieczeniach z uziemieniem, które chronią przed porażeniem i przeciążeniami. Dzięki temu zrozumiesz, jak prąd dociera do gniazdek i świateł bezpiecznie.

Budowa domowej sieci elektrycznej

Układ zasilania domowej sieci elektrycznej

Energia z sieci publicznej trafia do domu przez przyłącze kablowe i złącze główne. Licznik mierzy zużycie, rejestrując obroty jako impulsy elektryczne. Stamtąd prąd kieruje się do rozdzielnicy. Ten układ zapewnia stabilne napięcie 230V. Bez niego dom pozostałby bez prądu.

Przyłącze projektuje się z uwzględnieniem mocy domu, np. 10-20 kW dla typowej rodziny. Kable dobiera się pod obciążenie, by uniknąć przegrzania. Złącze kablowe chroni przed wilgocią i zwarciami. Wszystko musi spełniać normy PN-IEC.

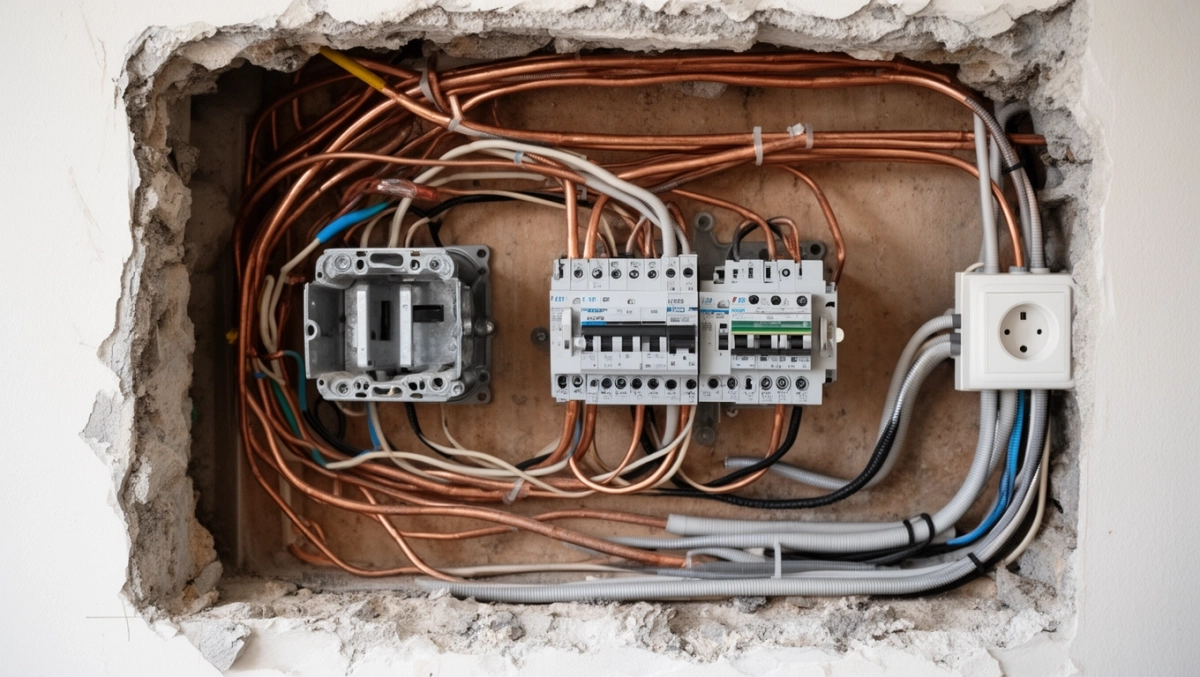

Rozdzielnica w domowej sieci elektrycznej

Rozdzielnica to centralna skrzynka z bezpiecznikami i wyłącznikami. Grupuje obwody oświetleniowe i gniazdowe. Wyłącznik główny odcina cały prąd jednym ruchem. Selektywne zabezpieczenia chronią poszczególne linie.

W nowoczesnych domach montuje się ją w garażu lub piwnicy. Zawiera szyny zbiorcze dla fazy, zera i uziemienia. Liczba modułów zależy od obwodów, zwykle 20-40. To miejsce monitorowania stanu instalacji.

Piony i linie zasilające w sieci elektrycznej

Piony to główne trasy kabli w pionie budynku, linie zasilające rozgałęziają się poziomo. Ukryte w ścianach lub pod tynkiem, prowadzą do pomieszczeń. Przekrój przewodów dostosowuje się do obciążenia, np. 2,5 mm² dla gniazd.

W domach jednorodzinnych piony biegną w szybach instalacyjnych. Linie dzielą się na oświetleniowe (1,5 mm²) i siłowe (4 mm²). Izolacja zapobiega zwarciom. Montaż wymaga precyzji, by uniknąć uszkodzeń.

Instalacja odbiorcza domowej sieci elektrycznej

Instalacja odbiorcza to gniazda wtyczkowe i łączniki świetlne. Gniazda podwójne montuje się co 3-4 m w pokojach. Łączniki umożliwiają sterowanie oświetleniem. Obwody kończą się tu puszkami instalacyjnymi.

W kuchni i łazience stosuje się gniazda z pokrywami ochronnymi. Liczba zależy od potrzeb, np. 6-8 na pokój. Podświetlenie LED integruje się z obwodami. To ostatnie ogniwo sieci.

Obieg prądu w domowej sieci elektrycznej

Prąd płynie przewodem fazowym L do urządzenia, wraca zerem N. Obieg zamyka się w gniazdku. Napięcie 230V napędza silniki i grzałki. Brak obiegu uniemożliwia pracę.

W obwodzie oświetleniowym łącznik przerywa fazę. W gniazdach prąd rozdziela się na urządzenia. Symetria faz i zera zapobiega nagrzewaniu. To podstawa działania sieci.

Zabezpieczenia domowej sieci elektrycznej

Wyłączniki nadmiarowoprądowe (B, C) odcinają przy przeciążeniu. Różnicowoprądowe (RCD) wykrywają upływ i chronią przed porażeniem. Montuje się je w rozdzielnicy na grupach.

  • Nadmiarowoprądowe: 16A dla oświetlenia, 25A dla gniazd.
  • Różnicowoprądowe: 30mA dla bezpieczeństwa.

Selektywność zapewnia, że odcina tylko uszkodzony obwód. Testuje się je co miesiąc przyciskiem.

Uziemienie PE w domowej sieci elektrycznej

Uziemienie PE odprowadza prąd upływowy do ziemi przez zacisk główny. Łączy metalowe obudowy urządzeń z gruntem. Zapobiega porażeniu przy awarii.

Instaluje się je jako taśmę miedzianą lub pręt wbijany na 2-3 m. Przewód PE 2,5-6 mm² biegnie z każdym obwodem. W rozdzielnicy szyna PE scala wszystko. To klucz bezpieczeństwa.

Pytania i odpowiedzi

  • Jakie są główne elementy budowy domowej sieci elektrycznej?

    Domowa sieć elektryczna składa się z układu zasilania (przyłącze i złącze kablowe), rozdzielnicy (tablicy rozdzielczej), pionów i linii zasilających, instalacji odbiorczej oraz obwodów oświetleniowych i gniazdowych. Energia dostarczana jest z sieci publicznej, mierzonej przez licznik.

  • Jaka jest rola rozdzielnicy w domowej instalacji elektrycznej?

    Rozdzielnica to centralny punkt, w którym prąd z licznika rozdziela się na obwody. Zawiera bezpieczniki, wyłączniki nadmiarowoprądowe i różnicowoprądowe, grupując obwody i zapewniając selektywne zabezpieczenia przed przeciążeniami.

  • Jakie są główne typy obwodów w domowej sieci elektrycznej?

    Główne typy to obwody oświetleniowe (do lamp i wyłączników) oraz gniazdowe (do gniazd wtyczkowych). Obiegają dom wewnątrz ścian lub pod podłogą, tworząc piony i linie zasilające do pomieszczeń.

  • Jakie zabezpieczenia są kluczowe w domowej sieci elektrycznej?

    Kluczowe to wyłączniki nadmiarowoprądowe (odcinają przy przeciążeniu), różnicowoprądowe (chronią przed porażeniem prądem) oraz uziemienie (PE), które odprowadza prąd upływowy do ziemi. Prąd płynie przewodem fazowym (L) i zerowym (N).
