Jak działa domowa sieć elektryczna? Fizyczny przewodnik z przykładami
W każdym polskim mieszkaniu płynie prąd przemienny o częstotliwości 50 Hz i napięciu skutecznym 230 V, aż do momentu, gdy przepali się bezpiecznik, zadziała różnicówka albo awarii ulegnie jedno z ogniw w obwodzie. Mechanizmy rządzące tym, co dzieje się między licznikiem a żarówką w łazience, wynikają wprost z praw Kirchhoffa, zasady zachowania energii oraz właściwości połączeń szeregowych i równoległych. Poniżej znajdziesz rozkład tych zjawisk na czynniki pierwsze, z konkretnymi liczbami i obliczeniami, które przydają się nie tylko na maturze z fizyki.
- Obwód rozgałęziony w domu: rozdzielnica, bezpieczniki i uziemienie
- I prawo Kirchhoffa w praktyce: jak rozpływa się prąd w gniazdkach
- Połączenie szeregowe ogniw: skąd 230 V w Twoim gniazdku
- Napięcie, natężenie i moc: obliczenia na czajniku 2000 W krok po kroku
- Kluczowe wnioski i pytania kontrolne
Obwód rozgałęziony w domu: rozdzielnica, bezpieczniki i uziemienie
Instalacja w budynku mieszkalnym przypomina drzewo, którego pień wyrasta z zacisków licznika, a kolejne gałęzie zasilają kuchnię, łazienkę, salon i obwód oświetleniowy. Każda z tych gałęzi to niezależny obwód odbiorników połączonych równolegle, ponieważ w takim układzie każde urządzenie otrzymuje pełne napięcie sieci, a usterka jednego odbiornika nie wyłącza pozostałych.

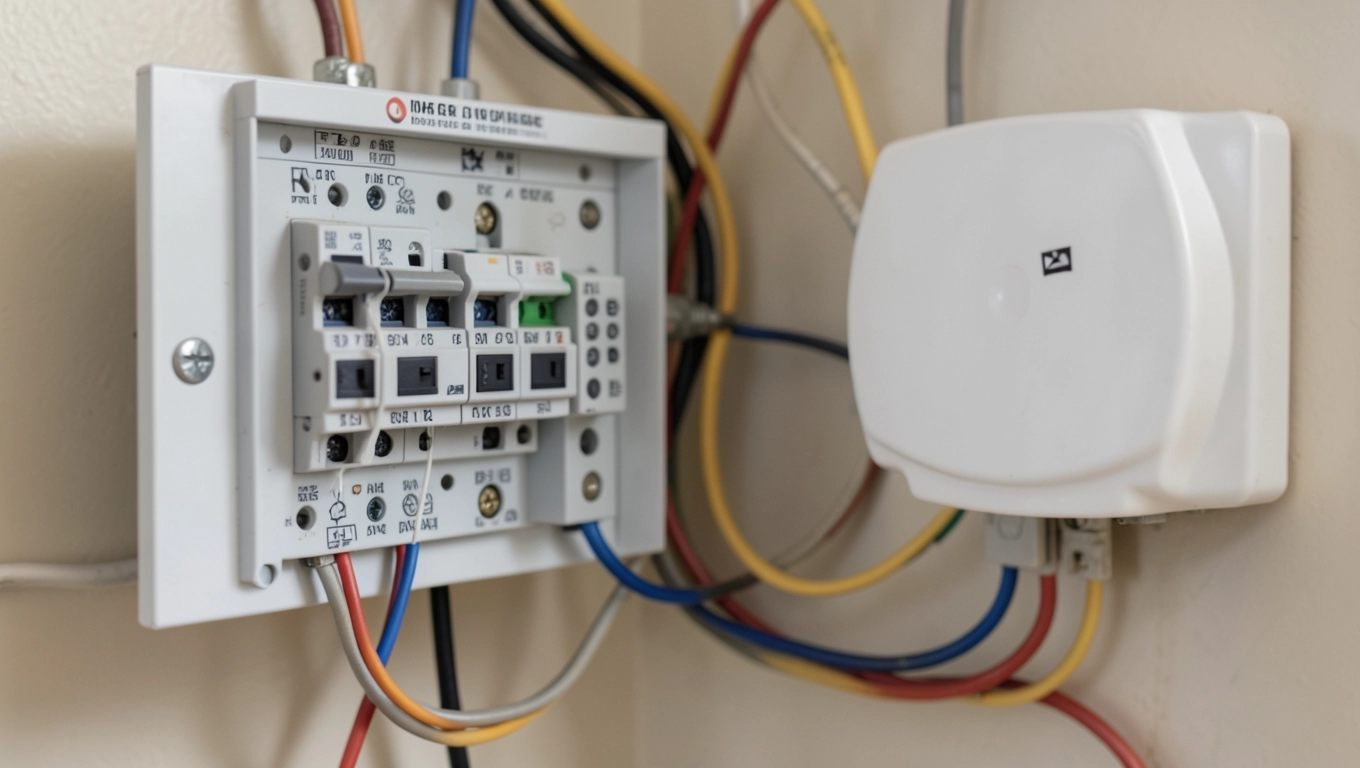

Wewnątrz rozdzielnicy umieszczonej zaraz za licznikiem znajduje się główny wyłącznik nadprądowy, najczęściej o wartości 63 A, który odcina dopływ energii w sytuacji skrajnego przeciążenia całej instalacji. Od niego odchodzą tzw. wyłączniki instalacyjne (popularnie nazywane bezpiecznikami nadprądowymi), oznaczone literą B lub C i liczbą oznaczającą prąd znamionowy: B10, B16 czy C16. Litera B oznacza czas zadziałania od 0,1 s do 5 s przy prądzie pięciokrotnie wyższym od znamionowego, natomiast litera C reaguje w tym samym przedziale czasowym, lecz dopiero przy dziesięciokrotności prądu nominalnego, dzięki czemu lepiej sprawdza się przy odbiornikach o dużym udarze prądu rozruchowego, takich jak silniki lodówek czy zmywarek.
Na tym samym szynie umieszczany jest wyłącznik różnicowo-prądowy (RCD), którego czułość w obwodach domowych wynosi 30 mA, a czas reakcji nie przekracza 30 ms. Jego zadanie różni się od bezpiecznika nadprądowego: reaguje nie na sumaryczny prąd płynący w przewodzie fazowym L, lecz na różnicę prądów w przewodzie fazowym i neutralnym N. Jeśli ciało człowieka dotknie przewodu pod napięciem i jednocześnie uziemienia, część prądu „ucieka" przez ciało do ziemi zamiast wrócić przewodem N. RCD wykrywa tę nierównowagę i natychmiast przerywa obwód, zapobiegając porażeniu.
Równie ważną funkcję pełni żyłka ochronna PE, czyli klasyczny żółto-zielony przewód biegnący trzecią żyłą w kablu YDYp 3×2,5 mm². Przewód ten łączy metalowe obudowy urządzeń klasy I (pralki, kuchenki, bojlery) z ziemią poprzez szynę uziemiającą w rozdzielnicy i uziom fundamentowy budynku. Gdyby doszło do przebicia izolacji i pojawienia się napięcia na obudowie, prąd popłynąłby przez PE do ziemi, a RCD wykryłby nierównowagę i odciął zasilanie, zanim zdążyłbyś dotknąć urządzenia.
| Typ zabezpieczenia | Co chroni | Prąd / czas reakcji |
|---|---|---|
| Bezpiecznik topikowy (klasyczny korki) | Instalację przed skutkami zwarcia i przeciążenia | Charakterystyka szybka przy 5× In |
| Wyłącznik nadprądowy B/C | Poszczególne obwody; znamionowo 6-32 A | B: 0,1-5 s przy 5× In, C: 0,1-5 s przy 10× In |
| Wyłącznik różnicowo-prądowy (RCD) | Człowieka przed porażeniem | 30 mA przy znamionowym napięciu; ≤30 ms |
| Ogranicznik przepięć (SPD klasy 1+2) | Urządzenia przed skokami napięcia, np. od wyładowań atmosferycznych | Reaguje przy napięciach powyżej 1,5 kV |
Checklista bezpieczeństwa w mieszkaniu:
- Co pół roku naciśnij przycisk TEST na różnicówce powinna odciąć zasilanie i powrócić po ponownym włączeniu.
- Skontroluj, czy w gniazdkach z bolcami występuje przewód PE (żółto-zielona żyła w puszce).
- Nie podłączaj wielu urządzeń dużej mocy (czajnik + zmywarka) do jednego przedłużacza grozi to przeciążeniem żył.
- Zwracaj uwagę na zapach przegrzanej izolacji przy listwach przypodłogowych; to pierwszy sygnał alarmowy.
- Utrzymuj swobodny dostęp do rozdzielnicy: nie zasłaniaj jej szafkami, nie chowaj za regałami.
I prawo Kirchhoffa w praktyce: jak rozpływa się prąd w gniazdkach
Suma natężeń prądów wpływających do węzła musi być równa sumie natężeń prądów wypływających. To cała treść pierwszego prawa Kirchhoffa, zapisywanego najczęściej jako ΣIwej = ΣIwyj. W praktyce domowej napięcie panujące na szynie rozdzielnicy wynosi 230 V, lecz prąd rozdziela się pomiędzy gałęzie proporcjonalnie do mocy podłączonych odbiorników.
Wyobraź sobie, że w danym momencie w kuchni pobierane jest 10 A, w salonie 4 A, a w pokoju dziecięcym 2 A. Sumaryczny prąd płynący przez wyłącznik główny rozdzielnicy wynosi 16 A, co zgadza się ze schematem wyłącznika B16 wybranym przez projektanta. Jeśli uruchomisz jednocześnie czajnik (8,7 A), zmywarkę (10 A) i piekarnik (13 A), prąd w gałęzi kuchni skoczy do około 31 A, ale wyłącznik B32 odetnie zasilanie po upływie kilku sekund, gdy jego charakterystyka czasowo-prądowa to przewiduje.
Aby lepiej poczuć to prawo, narysuj sobie prostą grafikę w zeszycie: kółko oznacza węzeł (np. listwę zaciskową w rozdzielnicy), linia z góry to dopływ 16 A z zabezpieczenia głównego, a trzy linie odchodzące w dół to poszczególne obwody. Zacznij od prądów wpływających, oznacz je strzałkami skierowanymi do węzła (ze znakiem plus), a prądom wypływającym przypisz strzałki od węzła i wstaw znak minus. Równanie przyjmie wtedy postać Igł − (Ikuchnia + Isalon + Ipokój) = 0.
Uwaga, maturzysto! Egzaminatorzy niemal każdego roku wrzucają zadanie, w którym trzeba policzyć prąd wypadkowy w węźle z kilkoma gałęziami. Najczęstszy błąd polega na pomyleniu kierunków prądu, dlatego zawsze rysuj strzałki w sposób jednoznaczny: jeśli konwencja mówi, że prąd płynie od plusa do minusa, konsekwentnie stosuj ją w całym zadaniu.
Połączenie szeregowe ogniw: skąd 230 V w Twoim gniazdku
Napięcie na zaciskach szeregowo połączonych źródeł sumuje się algebraicznie, zgodnie ze wzorem Uc = U1 + U2 + … + Un. To twierdzenie wynika wprost z zasady zachowania energii, ponieważ ładunek q przemieszczając się przez każde ogniwo zyskuje dodatkową energię elektryczną qUi, a sumaryczna praca pola elektrycznego wynosi Σ(qUi).
W domu najłatwiej pokazać to na sznurze lampek choinkowych starszego typu. Każda żaróweczka miała napięcie znamionowe ok. 7 V, a piętnaście połączonych szeregowo dawało 7 V × 15 = 105 V. Dziś sieć działa przy 230 V, a takie napięcie uzyskuje się w elektrowni dzięki uzwojeniom prądnicy połączonym szeregowo wewnątrz generatora. Identyczną zasadę wykorzystuje się w akumulatorach litowo-jonowych powerbanku, gdzie ogniwa o napięciu 3,7 V łączy się szeregowo do uzyskania 11,1 V lub 14,8 V.
Klasyczna latarka kieszonkowa z trzema paluszkami R6 o napięciu 1,5 V każda również korzysta z tego prawa. Po wkręceniu wszystkich baterii szeregowo żarówka otrzymuje 3 × 1,5 V = 4,5 V. Uszkodzenie jednego ogniwa, nawet drobna przerwa w jego obwodzie wewnętrznym, powoduje spadek napięcia całego sznura do zera, bo prąd nie ma jak przepływać przez ogniwo z przerwą. Ten sam efekt obserwujesz w samochodzie z akumulatorem 12 V, w którym jedno z sześciu ogniw 2 V uległo zasiarczeniu.
Ostrzeżenie. Łączenie szeregowe nigdy nie służy do zwiększania wydajności prądowej. Pojedyncze ogniwo w sznurze niesie cały prąd obciążenia, dlatego wymieniając baterie zawsze wymieniaj cały komplet mieszanie starych i nowych ogniw przyspiesza degradację tych słabszych.
Napięcie, natężenie i moc: obliczenia na czajniku 2000 W krok po kroku
Każde urządzenie elektryczne w Twoim mieszkaniu opisują cztery wielkości: napięcie U wyrażone w woltach (V), natężenie I wyrażone w amperach (A), moc P wyrażona w watach (W) oraz energia W wyrażana najczęściej w kilowatogodzinach (kWh). Wzór P = U · I łączy je w prostą zależność, dzięki której z tabliczki znamionowej odczytasz brakującą wartość.
Czajnik elektryczny o mocy 2000 W podłączony do gniazdka 230 V pobiera prąd I = P/U = 2000 W / 230 V ≈ 8,7 A. Przy takim natężeniu bezpiecznik B10 zadziała po kilku minutach, jeśli równocześnie włączysz drugie urządzenie (np. opiekacz 900 W ≈ 3,9 A), ponieważ suma prądów osiągnie ok. 12,6 A i przekroczy wartość znamionową zabezpieczenia. Wyłącznik C10 czy B13 tolerowałby ten stan nieco dłużej, ale projektant dobiera przewody i zabezpieczenia tak, by z marginesem bezpieczeństwa obsłużyć przewidywane obciążenia.
Aby policzyć energię zużytą przez czajnik podczas jednego gotowania wody, użyj wzoru W = P · t. Czajnik grzeje wodę przez ok. 3 minuty, czyli 0,05 h, więc pobiera 2000 W × 0,05 h = 100 Wh = 0,1 kWh. Przy stawce 0,78 zł/kWh (taryfa G11 na 2025 r.) jedno gotowanie kosztuje mniej niż 8 groszy. Gdybyś liczył w ten sposób codziennie przez rok, czajnik zużyje około 36 kWh, czyli energii za nieco ponad 28 zł.
| Urządzenie | Moc znamionowa | Prąd przy 230 V | Orientacyjne zużycie energii miesięcznie |
|---|---|---|---|
| Czajnik 2000 W | 2000 W | 8,7 A | 3 kWh |
| Lodówka (kombi A++) | 120 W (średnia dobowa) | 0,52 A | 29 kWh |
| Zmywarka 10 kompletów | 2100 W (grzanie wody) | 9,1 A | 10 kWh |
| Laptop ładowany 65 W | 65 W | 0,28 A | 4 kWh |
| Oświetlenie LED salon 40 m² | 200 W (5 W/m²) | 0,87 A | 6 kWh |
Wartość kWh pobiera się z licznika, a mnożąc ją przez aktualną stawkę operatora (np. PGE, Tauron, Enea), otrzymujesz comiesięczny rachunek za energię. Jeśli rachunek wzrasta nagle o 30 % bez uzasadnienia, sprawdź najpierw, czy nie doszło do usterki izolacji (prąd „uciekający" do uziemienia) albo czy różnicówka działa poprawnie; upływność zamarzniętego przewodu potrafi „zjadać" kilkadziesiąt złotych miesięcznie.
Kluczowe wnioski i pytania kontrolne
Cztery twierdzenia prowadzą Cię przez cały materiał: instalacja domowa to obwód rozgałęziony z napięciem 230 V i częstotliwością 50 Hz; pierwsze prawo Kirchhoffa opisuje rozpływ prądów w węźle rozdzielnicy; połączenie szeregowe źródeł sumuje napięcia zgodnie z zasadą zachowania energii; moc, napięcie i natężenie łączą się wzorem P = U · I, z którego wyliczysz każdy brakujący parametr urządzenia.
Pytania kontrolne przed maturą:
- Dlaczego urządzenia w mieszkaniu łączy się równolegle, a nie szeregowo?
- Jak zareaguje RCD, gdy dotkniesz jednocześnie przewodu fazowego i uziemienia?
- Ile prądu popłynie przez 25-watową żarówkę LED zasilaną napięciem 230 V?
- Jakie napięcie uzyskasz, łącząc szeregowo cztery akumulatory 3,7 V?
- Dlaczego przepalenie jednej żarówki w starym sznurze choinkowym gasi wszystkie pozostałe?
Znajomość tych zasad pozwala nie tylko zdobyć maksymalną liczbę punktów na maturze, ale przede wszystkim świadomie korzystać z domowej infrastruktury energetycznej planować remont bez ryzyka przeciążenia obwodu, czytać etykiety urządzeń z pełnym zrozumieniem i szybko reagować, gdy rachunek za prąd odbiega od normy.
Źródła i normy: PN-HD 60364 „Instalacje elektryczne niskiego napięcia", norma IEC 60364, katalogi wyłączników nadprądowych i różnicowo-prądowych (informacje o charakterystykach B i C oraz czułości 30 mA), taryfy operatorów sieci dystrybucyjnych (PGE, Tauron, Enea, Energa) publikowane na ich oficjalnych stronach, dane GUS i URE o zużyciu energii w gospodarstwach domowych, etykiety energetyczne urządzeń AGD zgodne z rozporządzeniem UE 2017/1369.
