Jak zbudowana jest domowa sieć elektryczna? Schemat, zabezpieczenia i przekroje przewodów

Polskie gniazdko w kuchni wygląda znajomo, lecz większość osób nie zastanawia się, co tak naprawdę kryje się za dwiema dziurkami i bolcem ochronnym. Tymczasem zrozumienie, jak zbudowana jest domowa sieć elektryczna, pozwala świadomie zarządzać energią, unikać kosztownych awarii i chronić domowników przed porażeniem. W gniazdkach płynie prąd przemienny o napięciu 230 V i częstotliwości 50 Hz, a jego droga od elektrowni do żarówki w sypialni wiedzie przez licznik, rozdzielnicę, przewody i szereg zabezpieczeń, których fizyka działania opiera się na prostych, lecz bezwzględnych prawach Kirchhoffa i Ohma.

• Z czego składa się rozdzielnica główna i dlaczego RCD to must-have
• Jakie przekroje przewodów do oświetlenia, gniazdek i kuchenki
• Najczęstsze błędy w domowej instalacji elektrycznej, które kosztują zdrowie i pieniądze
• Nowoczesne rozwiązania w domowej sieci elektrycznej, czyli smart home, PV i ładowarka EV

Z czego składa się rozdzielnica główna i dlaczego RCD to must-have

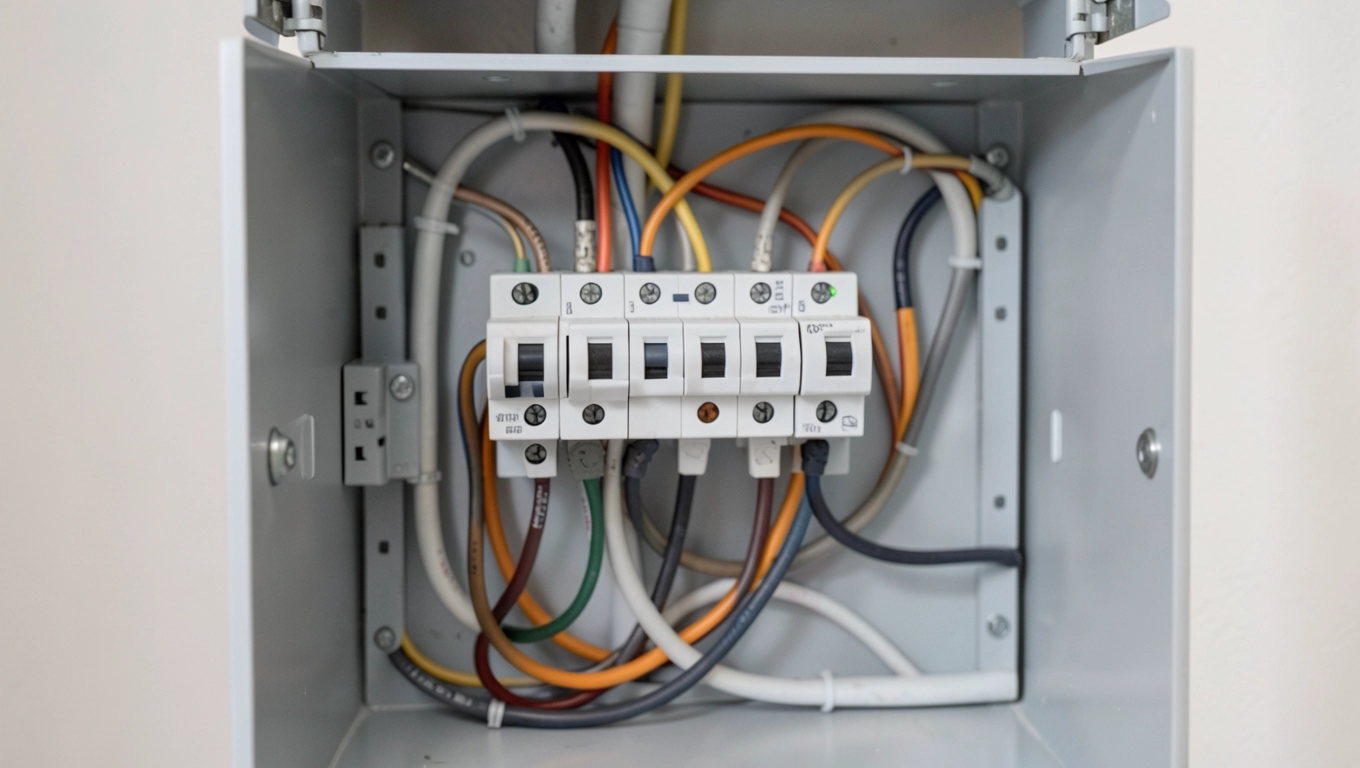

Rozdzielnica główna stanowi serce każdej domowej sieci elektrycznej. To w niej energia z licznika zostaje rozdzielona na poszczególne obwody: oświetleniowy, gniazdkowy, kuchenny czy łazienkowy. W jej wnętrzu znajdziesz wyłącznik główny, który odcina zasilanie całego budynku jednym ruchem dźwigni, oraz rząd wyłączników nadprądowych zwanych potocznie bezpiecznikami.

Każdy taki bezpiecznik reaguje na wzrost natężenia prądu powyżej wartości znamionowej, najczęściej 10 A lub 16 A. Gdy w obwodzie pojawi się zwarcie lub przeciążenie, bimetaliczny pasek w wyłączniku nadprądowym nagrzewa się i odgina, mechanicznie rozwierając styki. Mechanizm ten działa w czasie od milisekund przy zwarciu do kilkudziesięciu sekund przy długotrwałym, niewielkim przeciążeniu.

Oprócz zabezpieczeń nadprądowych nowoczesna rozdzielnica musi zawierać wyłącznik różnicowoprądowy (RCD). Urządzenie to porównuje prąd wpływający do odbiornika z prądem wypływającym. Gdy różnica przekroczy zwykle 30 mA, RCD rozłącza obwód w czasie poniżej 30 ms. To właśnie ta czułość sprawia, że prąd upływający przez ciało człowieka dotykającego uszkodzonego urządzenia zostaje odcięty, zanim wystąpią groźne dla zdrowia skutki fibrylacji serca.

⚠️ Brak RCD w instalacji to ryzyko porażenia śmiertelnego przy każdym uszkodzeniu izolacji w pralce, zmywarce czy bojlerze. Norma PN-HD 60364 wymaga stosowania wyłączników różnicowoprądowych w obwodach narażonych na wilgoć oraz tam, gdzie użytkownik ma bezpośredni kontakt z urządzeniem klasy I.

W praktyce w domowej rozdzielnicy montuje się jeden RCD dla obwodów oświetleniowych i gniazdkowych w pokojach oraz osobny dla łazienki, pralni i kuchni. Takie rozwiązanie zapobiega sytuacji, w której jedno uszkodzone urządzenie pozbawia prądu całego domu. Warto też pamiętać o ogranicznikach przepięć, które chronią elektronikę przed skokami napięcia wywołanymi wyładowaniami atmosferycznymi lub operacjami łączeniowymi w sieci dystrybucyjnej.

Jakie przekroje przewodów do oświetlenia, gniazdek i kuchenki

Dobór przekroju przewodu to nie kwestia gustu, lecz precyzyjnego rachunku termicznego. Zbyt cienki kabel nagrzewa się pod obciążeniem, co prowadzi do degradacji izolacji i w konsekwencji do pożaru. Podstawowa zasada mówi, że gęstość prądu w przewodzie miedzianym nie powinna przekraczać 10 A na 1 mm² przekroju w typowych warunkach instalacyjnych.

Obwód oświetleniowy obsługuje zwykle odbiorniki o łącznej mocy do 2 300 W, co przy napięciu 230 V daje prąd około 10 A. Wystarczy tu przewód 1,5 mm² zabezpieczony bezpiecznikiem B10. Obwód gniazdkowy w pokoju może zasilać telewizor, laptop, ładowarki i lampki, a ich łączny pobór rzadko przekracza 3 600 W, więc stosuje się przewód 2,5 mm² i zabezpieczenie B16.

Kuchenka elektryczna o mocy 7 kW wymaga przewodu 4 mm², a bojler przepływowy pobierający 6 kW potrzebuje już kabla 6 mm². W obu przypadkach istotny jest nie tylko przekrój żyły, ale też sposób ułożenia przewodu, ponieważ wiązka w peszelu pod tynkiem oddaje ciepło gorzej niż pojedynczy kabel w korytku. Norma PN-HD 60364.5.523 precyzuje współczynniki korekcyjne uwzględniające temperaturę otoczenia, sąsiedztwo innych kabli i metodę instalacji.

Kolor izolacji ma znaczenie praktyczne i prawne. Przewód brązowy (lub czarny) to faza oznaczana literą L, niebieski to neutralny N, a żółto-zielony to ochronny PE. Pomylenie przewodu ochronnego z fazowym skutkuje metalizacją obudowy urządzenia pod napięciem sieci, co w obecności brakującego RCD kończy się tragicznie.

Najczęstsze błędy w domowej instalacji elektrycznej, które kosztują zdrowie i pieniądze

Pięć grzechów głównych powtarza się w polskich domach od lat. Pierwszym jest traktowanie przedłużacza jako stałej instalacji. Listwa zasilająca leżąca pod dywanem nie ma zdolności do odprowadzania ciepła, a pięć odbiorników pobierających po 2 000 W każdy to dla niej gwarancja stopienia izolacji w ciągu kilkunastu minut.

Drugim grzechem jest brak uziemienia w łazience. Ręce mokre, stopy na mokrej posadzce, a pralka z uszkodzoną izolacją to scenariusz, w którym rezystancja ciała spada do około 1 000 Ω. Przy napięciu 230 V przepływa wtedy prąd 230 mA, czyli siedmiokrotnie więcej niż próg fibrylacji serca. Metalowe rury wodociągowe dawniej pełniły rolę uziomu, dziś plastikowe przyłącza całkowicie eliminują tę ochronę.

Checklist przed remontem:
• Czy w rozdzielnicy znajduje się RCD o prądzie różnicowym 30 mA?
• Czy obwód łazienkowy ma dodatkowy RCD o prądzie 10 mA?
• Czy przewody mają aktualne oznaczenia kolorystyczne zgodne z normą?
• Czy w skrzynce jest ogranicznik przepięć typu 1+2?
• Czy wyłącznik główny odcina wszystkie przewody fazowe, a nie tylko jeden?

Trzecim błędem jest samodzielne „dorabianie" gniazdek bez odcięcia napięcia i bez uprawnień SEP. Każde takie połączenie wykonane metodą skręcania bez zacisku WAGO lub kostki ceramicznej tworzy punkt o podwyższonej rezystancji, który grzeje się przy każdym włączeniu odbiornika. Pożary instalacji elektrycznych w Polsce w około 30% przypadków wynikają właśnie z takich prowizorek.

Czwarty problem to brak okresowych przeglądów. Instalacja elektryczna wymaga kontroli co pięć lat w mieszkaniach i co rok w budynkach użyteczności publicznej, a w praktyce większość właścicieli nie zleca pomiarów impedancji pętli zwarcia ani skuteczności ochrony przeciwporażeniowej. Koszt takiego przeglądu to zwykle 200-400 zł, a jego brak oznacza świadome ignorowanie ryzyka porażenia lub pożaru.

Piątym grzechem jest ignorowanie objawów przeciążenia: migotania światła przy włączeniu czajnika, ciepłej w dotyku obudowy listwy zasilającej, charakterystycznego zapachu spalenizny z rozdzielni. Każdy z tych sygnałów to komunikat, że coś w instalacji pracuje na granicy wydajności i wymaga natychmiastowej interwencji wykwalifikowanego elektryka.

Nowoczesne rozwiązania w domowej sieci elektrycznej, czyli smart home, PV i ładowarka EV

Fotowoltaika zmieniła sposób, w jaki energia przepływa przez domowe przewody. W tradycyjnej sieci prąd płynął jednokierunkowo od elektrowni do gniazdka. Po podłączeniu paneli o mocy 10 kWp nadwyżki produkcji trafiają do magazynu energii lub do sieci dystrybucyjnej, a wieczorem wracają przez licznik jako pobór. Dwukierunkowy przepływ wymaga licznika dwukierunkowego oraz inwertera hybrydowego, który synchronizuje fazę i częstotliwość prądu z siecią.

Ładowarka pojazdu elektrycznego pobierająca 11 kW jednofazowo lub 22 kW trójfazowo stanowi poważne obciążenie dla instalacji. Samochód podłączony na noc przez 8 godzin pobiera tyle energii, ile całe przeciętne gospodarstwo domowe zużywa w ciągu doby. Wymaga to wydzielonego obwodu z przewodem 6 mm², zabezpieczeniem B32 A oraz RCD typu A, reagującym na prądy pulsujące, które generują prostowniki w pojazdach z lat 2015 i nowszych.

System smart home wpinający się w rozdzielnicę za pomocą przekaźników montowanych na szynie DIN potrafi wyłączać odbiorniki w określonych godzinach lub na podstawie taryfy dynamicznej. Gdy cena energii na rynku dnia następnego spada poniżej 0,40 zł/kWh, bojler, pralka i zmywarka startują automatycznie. Taki algorytm opłaca się szczególnie w domach z fotowoltaiką i magazynem energii, gdzie nadwyżki prądu można buforować i konsumować wieczorem zamiast oddawać do sieci po niekorzystnej stawce.

Wymiana oświetlenia na technologię LED to klasyka, która wciąż się opłaca. Żarówka halogenowa 50 W pobiera prąd 0,22 A, a jej zamiennik LED 7 W pobiera 0,03 A. W domu z dwudziestoma punktami świetlnymi oznacza to spadek natężenia w obwodzie oświetleniowym z 4,4 A do 0,6 A. Kabel 1,5 mm² obsługujący wcześniej 10 takich żarówek dziś zasila ich dwadzieścia, a rachunek za prąd spada o 80-120 zł miesięcznie w zależności od czasu świecenia i taryfy.

Przyszłością, która już dziś trafia pod strzechy, jest magazyn energii z funkcją zasilania awaryjnego. W razie awarii sieci dystrybucyjnej taki magazyn przejmuje zasilanie wybranych obwodów: lodówki, oświetlenia, gniazdek z komputerem. Przełączenie następuje w czasie poniżej 20 ms, niezauważalnie dla większości urządzeń. To rozwiązanie dla tych, którzy pracują zdalnie i nie mogą pozwolić sobie na utratę danych przy każdej burzy.

Cała ta nowoczesność wymaga jednak jednego: przemyślanej rozdzielnicy z zapasem miejsca na szynie DIN. Standardowa obudowa podtynkowa mieści 24 moduły, a po dodaniu RCD, ogranicznika przepięć, wyłączników nadprądowych i przekaźników smart home zostaje ich może sześć. Planując instalację, warto od razu zamontować obudowę 36- lub 48-modułową. Różnica w cenie to około 150-300 zł, a komfort późniejszej rozbudowy bezcenny.
