Protokół z próby szczelności instalacji wod‑kan – wzór i wymagania 2026

Wymagania normy PN‑92/B‑01706 dla próby ciśnieniowej wod‑kan

Norma PN‑92/B‑01706 to podstawowy dokument, do którego wraca każdy inspektor nadzoru przed podpisaniem protokołu z próby szczelności instalacji wod‑kan. Określa ona nie tylko wartość ciśnienia próbnego, ale też czas jego utrzymania i dopuszczalny spadek na manometrze. Bez tych parametrów dokument jest nieważny, a inwestor może odmówić odbioru budynku.

• Wymagania normy PN‑92/B‑01706 dla próby ciśnieniowej wod‑kan
• Jak przygotować instalację do próby szczelności krok po kroku
• Przebieg próby ciśnieniowej i kryteria oceny szczelności
• Wzór protokołu z próby szczelności pola, pomiary i podpisy
• Najczęstsze błędy przy próbie szczelności i jak ich uniknąć
• Konsekwencje braku protokołu lub próby z wynikiem negatywnym
• FAQ najczęściej zadawane pytania

Dla instalacji wody zimnej i ciepłej ciśnienie próbne wynosi zwykle 1,5‑krotność ciśnienia roboczego, jednak nie mniej niż 1,0 MPa. W praktyce oznacza to pompowanie instalacji do około 1,5 MPa w budynkach mieszkalnych zasilanych z wodociągu miejskiego. Czas obserwacji to minimum 30 minut, a w przypadku wody lodowej wydłużony do 60 minut ze względu na wolniejszą stabilizację termiczną medium.

WTWiO dla budynków wielorodzinnych nakłada dodatkowy wymóg: próbę należy przeprowadzić przed zakryciem bruzd i przed tynkowaniem, aby ewentualne nieszczelności dało się naprawić bez kucia gotowych powierzchni. Art. 57 Prawa budowlanego mówi wprost, że do zawiadomienia o zakończeniu budowy lub do wniosku o pozwolenie na użytkowanie trzeba dołączyć protokoły badań i sprawdzeń, w tym właśnie próbę szczelności.

Warto zapamiętać, że próba ciśnieniowa PN‑92/B‑01706 dotyczy wyłącznie rurociągów wewnętrznych. Dla przyłączy wodociągowych obowiązuje PN‑EN 805, a dla kanalizacji sanitarnej odrębne wytyczne producenta rur (PVC, PP, żeliwo). Pomylenie tych zakresów to częsty błąd mniej doświadczonych ekip, który kończy się właśnie odmową podpisu przez kierownika budowy.

Tabela 1. Parametry próby wg PN‑92/B‑01706

Różnice między wodą zimną a lodową

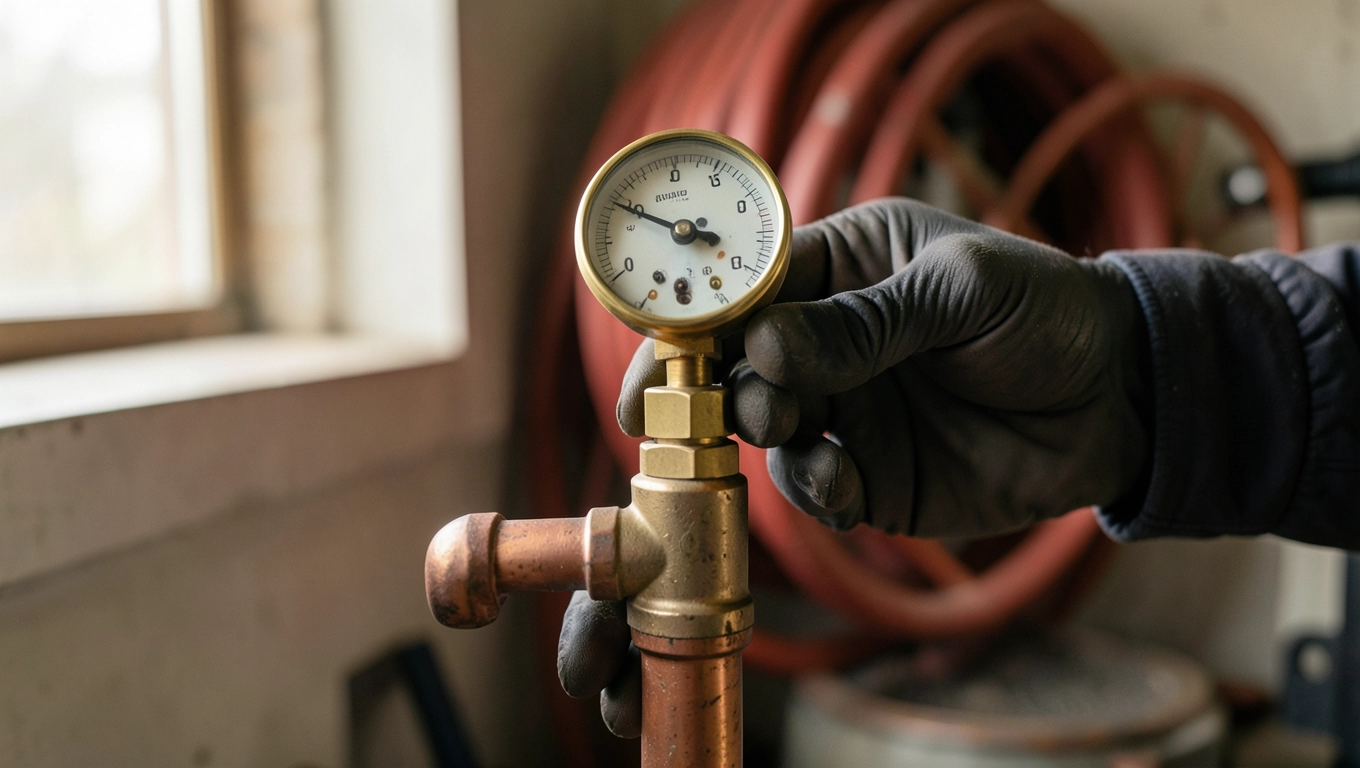

Jak przygotować instalację do próby szczelności krok po kroku

Samo pompowanie instalacji to dopiero końcowy etap. Przed przystąpieniem do próby trzeba wykonać szereg czynności przygotowawczych, bez których wynik będzie fałszywy. Każdy instalator z uprawnieniami wie, że pośpiech na tym etapie kosztuje potem wielogodzinne poszukiwanie nieszczelności.

Pierwszy krok to płukanie instalacji wodą wodociągową pod ciśnieniem roboczym. Ma to usunąć resztki pasty montażowej, opiłków, piasku i innych zanieczyszczeń, które mogłyby uszkodzić zawory lub zatkać manometr. Płukanie trwa do momentu, aż woda wypływająca z końcówek jest wizualnie czysta.

Następnie przeprowadza się dokładne odpowietrzenie wszystkich najwyższych punktów instalacji. Powietrze uwięzione w rurociągu to wróg próby ciśnieniowej, bo jego sprężanie i rozprężanie fałszuje odczyty manometru oraz może udawać nieszczelność tam, gdzie instalacja jest szczelna. Każdy pion wyposaża się w zawór odpowietrzający, który zostaje otwarty do momentu pojawienia się wody bez pęcherzyków.

Montaż zaślepek na wszystkich otwartych końcówkach (wylewki, zawory czerpalne, punkty przyłączeniowe armatury) musi być wykonany przed podaniem ciśnienia. Najczęściej stosuje się zaślepki gwintowane lub kołnierzowe, dobierane do średnicy rury. Warto sprawdzić moment dokręcenia, bo zbyt słabe dokręcenie to typowa przyczyna przecieku w trakcie próby.

Manometry montuje się w najniższym punkcie instalacji, aby ciśnienie hydrostatyczne nie zawyżało odczytu. Klasa dokładności przyrządu powinna wynosić 0,6 lub 1,0 (zgodnie z PN), a każdy manometr musi mieć aktualne świadectwo wzorcowania. Wzorcowanie starsze niż 12 miesięcy dyskwalifikuje pomiar.

Temperatura otoczenia podczas próby wody lodowej nie może spaść poniżej 5 °C bez zabezpieczenia instalacji przed zamarzaniem. Lód w rurze to nie tylko zniszczenie instalacji, ale też poważne zagrożenie bezpieczeństwa.

Stabilizacja termiczna medium zajmuje od 15 do 30 minut w zależności od średnicy rurociągu i różnicy temperatur. Dopiero po ustabilizowaniu się temperatury wody można rozpocząć właściwe pompowanie. Pominięcie tego kroku prowadzi do błędnych odczytów, bo zmiana temperatury o 1 °C zmienia objętość wody o około 0,02%.

Checklista 12‑punktowa przed rozpoczęciem próby

• Płukanie zakończone czystą wodą
• Odpowietrzenie pionów i najwyższych punktów
• Zaślepki dokręcone właściwym momentem
• Manometry z aktualnym świadectwem wzorcowania
• Zawory odcinające w pozycji otwartej
• Źródła drgań wyłączone
• Temperatura otoczenia powyżej 5 °C
• Stabilizacja temperatury medium zakończona
• Dokumentacja techniczna instalacji dostępna
• Obecność instalatora z uprawnieniami potwierdzona
• Obecność inspektora nadzoru zapewniona
• Gotowy formularz protokołu na miejscu

Przebieg próby ciśnieniowej i kryteria oceny szczelności

Samo pompowanie przebiega etapowo, zwykle w trzech fazach. Pierwsza to napełnianie instalacji wodą do ciśnienia roboczego. Druga to podnoszenie ciśnienia pompą ręczną lub elektryczną do wartości próbnej. Trzecia to obserwacja i odczyt manometru.

Ciśnienie podnosi się powoli, z prędkością nieprzekraczającą 0,1 MPa na minutę. Zbyt szybkie pompowanie powoduje uderzenia hydrauliczne, które mogą uszkodzić połączenia lub zawory, a w konsekwencji dać fałszywy wynik nieszczelności.

Po osiągnięciu ciśnienia próbnego pompę wyłącza się i odcina układ od źródła ciśnienia. Manometr obserwuje się przez 30 minut (woda zimna/ciepła) lub 60 minut (woda lodowa). Spadek ciśnienia nie może przekroczyć 0,02 MPa. Większy spadek oznacza nieszczelność wymagającą lokalizacji i naprawy.

Kryterium 0,02 MPa na 30 minut wynika z fizyki: woda jest praktycznie nieściśliwa, więc każda zmiana ciśnienia w zamkniętym układzie oznacza ubytek medium. Jeśli ubytek jest większy niż wynikający z naturalnej zmiany temperatury (maksymalnie około 0,01 MPa), instalacja nie przeszła próby.

Gdy spadek przekracza normę, nie szukaj od razu miejsca przecieku wizualnie. Zacznij od sprawdzenia momentu dokręcenia zaślepek i szczelności połączeń przy manometrze, bo w 70% przypadków „nieszczelność" okazuje się właśnie tam.

Przy wodzie lodowej temperatura medium ma znaczenie krytyczne. Różnica nawet 2 °C między wodą a otoczeniem powoduje kontrakcję objętości i pozorny spadek ciśnienia. Dlatego wydłużony czas obserwacji do 60 minut pozwala odróżnić zjawisko termiczne od prawdziwej nieszczelności.

Tabela 2. Klasa manometru a dopuszczalna tolerancja

Wzór protokołu z próby szczelności pola, pomiary i podpisy

Protokół z próby szczelności instalacji wod‑kan nie jest jednolitym drukiem urzędowym. To dokument tworzony na bazie wymagań normy i wewnętrznych procedur inwestora. W praktyce oznacza to, że każda firma budowlana może mieć własny szablon, pod warunkiem że zawiera wszystkie pola wymagane przez PN‑92/B‑01706 i przepisy budowlane.

Dane inwestycji obejmują: nazwę i adres obiektu, numer pozwolenia na budowę lub zgłoszenia, datę rozpoczęcia i planowanego zakończenia robót. Bez tych informacji dokument jest nieważny i nie może być podstawą do odbioru inwestorskiego.

Dane wykonawcy to: nazwa firmy, numer wpisu do rejestru, dane instalatora z uprawnieniami (numer uprawnień, zakres). Inspektor nadzoru wpisuje swoje dane analogicznie. Obecność obu stron przy próbie jest warunkiem koniecznym, inaczej podpis protokołu jest kwestionowany.

Warunki pogodowe i środowiskowe to często pomijane pole, a ma kluczowe znaczenie przy próbie wody lodowej. Temperatura otoczenia, wilgotność, a nawet pora dnia wpływają na wynik pomiaru. Wpisuje się je przed rozpoczęciem próby i po jej zakończeniu.

Użyte przyrządy pomiarowe opisuje się precyzyjnie: typ manometru, klasa dokładności, numer fabryczny, numer świadectwa wzorcowania, data wzorcowania. Brak tych danych to formalny powód do zakwestionowania ważności protokołu przez nadzór budowlany.

Wynik pozytywny lub negatywny to jednoznaczna deklaracja. W polu opisu wyniku wpisuje się: wartość ciśnienia próbnego, czas obserwacji, odnotowany spadek, ewentualne uwagi. W polu decyzji wpisuje się „pozytywny" lub „negatywny". W przypadku negatywnego wskazuje się przyczynę i zalecane działania naprawcze.

Wzór protokołu lista pól do wypełnienia

• Nazwa i adres inwestycji
• Numer pozwolenia na budowę / zgłoszenia
• Data i godzina rozpoczęcia próby
• Nazwa wykonawcy i numer wpisu do rejestru
• Imię, nazwisko i numer uprawnień instalatora
• Imię, nazwisko i numer uprawnień inspektora nadzoru
• Temperatura otoczenia (początek i koniec próby)
• Temperatura medium
• Typ, klasa i numer fabryczny manometru
• Numer świadectwa wzorcowania i data ważności
• Ciśnienie robocze instalacji
• Ciśnienie próbne
• Czas obserwacji (minuty)
• Odnotowany spadek ciśnienia
• Wynik końcowy (pozytywny / negatywny)
• Uwagi i zalecenia
• Podpis instalatora z uprawnieniami
• Podpis inspektora nadzoru
• Data i miejsce sporządzenia protokołu

Protokół sporządza się w dwóch egzemplarzach: jeden dla wykonawcy, drugi dla inwestora. Trzeci egzemplarz dołącza się do dokumentacji powykonawczej przekazywanej do archiwum nadzoru budowlanego wraz z zawiadomieniem o zakończeniu robót.

Najczęstsze błędy przy próbie szczelności i jak ich uniknąć

Niedokładne odpowietrzenie instalacji to klasyk, który widzi chyba co trzecia ekipa. Powietrze sprężone w górnych partiach rurociągu udaje nieszczelność, bo po zamknięciu zaworu ciśnienie spada pozornie. Rozwiązanie jest proste: otwierać zawory odpowietrzające powoli, aż do pojawienia się wody bez pęcherzyków, a czynność powtórzyć po osiągnięciu pełnego ciśnienia.

Brak stabilizacji temperatury medium to drugi najczęstszy błąd, szczególnie przy wodzie lodowej. Pompowanie zimnej wody do instalacji, która była napełniona dzień wcześniej, daje wynik obarczony błędem termicznym. Trzeba odczekać czas potrzebny na wyrównanie temperatury, zwykle od 15 do 30 minut.

Zbyt krótki czas próby to grzech wielu ekip, które spieszą się na następne zlecenie. 15 minut zamiast wymaganych 30 lub 60 może nie wykazać powolnego przesączu na połączeniu gwintowym. Czas próby wynika z normy i jest nieprzekraczalny.

Brak aktualnego świadectwa wzorcowania manometru to formalny błąd, który dyskwalifikuje cały pomiar. Wzorcowanie wykonuje się co 12 miesięcy w akredytowanym laboratorium. Datę wzorcowania sprawdza się przed montażem manometru, a nie po.

Próba przy ujemnej temperaturze bez zabezpieczenia to scenariusz, który kończy się najczęściej pęknięciem rury i koniecznością powtórzenia wszystkiego od zera. Instalacja musi być napełniona wodą o temperaturze powyżej 5 °C, a otoczenie zabezpieczone przed spadkiem temperatury poniżej zera.

Konsekwencje braku protokołu lub próby z wynikiem negatywnym

Brak protokołu z próby szczelności oznacza wprost odmowę odbioru inwestorskiego. Kierownik budowy nie może zawiadomić nadzoru budowlanego o zakończeniu robót bez kompletu dokumentów, a brak próby szczelności to jeden z najczęściej wymienianych powodów wstrzymania postępowania o pozwolenie na użytkowanie.

Wynik negatywny oznacza konieczność lokalizacji i naprawy nieszczelności, a następnie powtórzenia całej próby od początku. To nie tylko koszty materiałów i robocizny, ale też opóźnienie harmonogramu. W przypadku inwestycji komercyjnych każdy dzień zwłoki przekłada się na konkretne kwoty.

Odpowiedzialność gwarancyjna wykonawcy obejmuje nie tylko widoczne usterki, ale też ukryte nieszczelności ujawnione w okresie rękojmi. Bez podpisanego protokołu wykonawca może kwestionować swoją odpowiedzialność za przecieki, które pojawią się po oddaniu budynku do użytkowania. To realne ryzyko dla inwestora.

Ubezpieczyciel nieruchomości odmówi wypłaty odszkodowania za szkodę wodną, jeśli okaże się, że instalacja nie przeszła próby szczelności przed oddaniem do użytkowania. Taki wymóg widnieje w OWU większości polis. Brak protokołu to brak ochrony ubezpieczeniowej, a w praktyce ogromna luka w budżecie właściciela.

FAQ najczęściej zadawane pytania

Czy mogę użyć zwykłego manometru z marketu budowlanego?

Teoretycznie tak, jeśli ma świadectwo wzorcowania z laboratorium akredytowanego. W praktyce tanie manometry z marketu nie spełniają klasy 0,6 ani 1,0 i mają tolerancję rzędu 2,5%, co dyskwalifikuje je przy ciśnieniu próbnym 1,5 MPa.

Co zrobić, gdy temperatura otoczenia spadnie poniżej 0 °C podczas próby?

Próbę należy przerwać, wodę spuścić i instalację zabezpieczyć przed zamarzaniem. Powrót do próby możliwy dopiero po ustabilizowaniu warunków i ponownym napełnieniu świeżą wodą.

Czy protokół próby szczelności jest wymagany przy remoncie łazienki?

Przy wymianie instalacji wod‑kan w ramach remontu, art. 57 Prawa budowlanego stosuje się odpowiednio. W praktyce inspektor nadzoru inwestorskiego wymaga protokołu, jeśli zakres robót obejmuje wymianę rurociągów pod tynkiem lub w bruzdach.

Ile egzemplarzy protokołu trzeba sporządzić?

Co najmniej dwa: dla wykonawcy i inwestora. Trzeci egzemplarz dołączany jest do dokumentacji powykonawczej przekazywanej do nadzoru budowlanego.

Protokół z próby szczelności instalacji wod‑kan to nie formalność, a realne zabezpieczenie interesów inwestora, wykonawcy i przyszłego użytkownika. Warto poświęcić czas na staranne przygotowanie instalacji, użycie właściwego manometru i wypełnienie wszystkich pól protokołu zgodnie z PN‑92/B‑01706 oraz wymogami WTWiO. Dobrze sporządzony dokument przechodzi bez zastrzeżeń przez każdy odbiór inwestorski i zabezpiecza przed roszczeniami gwarancyjnymi.

Źródła: PN‑92/B‑01706 (Instalacje wodociągowe. Wymagania i badania przy odbiorze), PN‑EN 805 (Zaopatrzenie w wodę. Wymagania dotyczące systemów i ich części składowych), Warunki Techniczne Wykonania i Odbioru Instalacji Wodociągowych (WTWiO), ustawa Prawo budowlane (tekst jednolity: Dz.U. z 2024 r. poz. 725 z późn. zm.). Adresy stron: www.isap.sejm.gov.pl (system aktów prawnych), www.pkn.pl (Polski Komitet Normalizacyjny).
