Protokół próby szczelności instalacji wodnej wzór 2026 do pobrania

Protokół próby szczelności instalacji wodnej to jedyny dokument, który w oczach kierownika budowy, inspektora nadzoru i ubezpieczyciela potwierdza, że rury w Twoich ścianach zostaświe wykonane i nie narobią szkód za rok ani za dziesięć lat. Brak tego papieru oznacza odmowę odbioru domu, utratę gwarancji na instalację, a w razie awarii odmowę wypłaty odszkodowania. Poniżej znajdziesz kompletny wzór protokołu, parametry techniczne próby, checklistę przed jej rozpoczęciem oraz diagnostykę nieszczelności.

• Podstawa prawna i normatywna protokołu próby szczelności
• Wymagane ciśnienie i czas próby szczelności wody
• Manometr do próby szczelności wymagania techniczne
• Wzór protokołu pola, które musi zawierać dokument
• Kto może wykonać próbę szczelności instalacji wodociągowej
• Rodzaje nieszczelności i diagnostyka
• Najczęstsze błędy przy próbie szczelności i jak ich uniknąć
• Checklist przed próbą 12 punktów dla wykonawcy i inwestora
• Koszt próby szczelności wody w domu jednorodzinnym
• Pytania, które inwestor powinien zadać wykonawcy przed próbą
• Jak pobrać protokół próby szczelności instalacji wodnej wzór

Podstawa prawna i normatywna protokołu próby szczelności

Wszystko, co dotyczy badania szczelności instalacji wodociągowej w budynku mieszkalnym, wynika z trzech filarów: normy PN-92/B-01706 (Instalacje wodociągowe. Wymagania w projektowaniu), europejskiej PN-EN 806 (Wymagania dotyczące instalacji wody pitnej) oraz Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, konkretnie paragrafów 192-193.

Warunki Techniczne mówią wprost, że instalacja wodociągowa musi być wyposażona w armaturę zapewniającą możliwość pomiaru ciśnienia, a próba szczelności jest obowiązkowym elementem dokumentacji powykonawczej. Ten ostatni zapis wynika z kolei z art. 57 Prawa budowlanego, który wymaga załączenia protokołów badań i sprawdzeń do dokumentacji powykonawczej przed zawiadomieniem o zakończeniu budowy.

Kto może wykonać próbę? W praktyce robi to kierownik budowy lub inspektor nadzoru inwestorskiego, ale fizycznie przeprowadza ją hydraulik z uprawnieniami budowlanymi w specjalności instalacyjnej. Samo spisanie protokołu bez uprawnień osoby nadzorującej jest wadą formalną, którą inspektor nadzoru inwestorskiego wychwyci przy odbiorze. W domach jednorodzinnych rolę tę najczęściej pełni kierownik budowy wpisany do dziennika budowy.

Uwaga: sam protokół podpisany przez osobę bez uprawnień budowlanych nie ma mocy prawnej. Inspekcja nadzoru budowlanego może nakazać powtórzenie próby na koszt inwestora.

Warto rozróżnić dwie sytuacje: odbiór końcowy nowego budynku oraz odbiór po remoncie. W pierwszym przypadku protokół próby szczelności jest wymagany bezwzględnie. W drugim wymóg zależy od zakresu prac, ale jeśli wymieniasz więcej niż 30% instalacji, próba staje się de facto obowiązkowa ze względu na późniejsze rozliczenia z ubezpieczycielem.

Wymagane ciśnienie i czas próby szczelności wody

Ciśnienie próbne to nie jest dowolna wielkość, którą ustala wykonawca na oko. Dla instalacji wody zimnej, ciepłej i cyrkulacji obowiązuje wzór: ciśnienie próbne = 1,5 × ciśnienie robocze, przy czym dolna granica to 1,0 MPa (10 barów), a górna dla typowych instalacji domowych nie powinna przekraczać 1,5 MPa. Powód jest czysto fizyczny: przy zbyt niskim ciśnieniu mikronieszczelności mogą się nie ujawnić, przy zbyt wysokim ryzykujesz uszkodzenie połączeń, zwłaszcza zaciskowych w systemach PEX/AL/PEX.

Czas trwania właściwej próby wynosi od 20 do 30 minut, w zależności od objętości instalacji. Dopuszczalny spadek ciśnienia w tym czasie nie może przekroczyć 0,02 MPa (0,2 bara). Drobny spadek jest naturalny, bo woda w instalacji lekko się schładza, a powietrze rozpuszczone w niej reduzuja objętość, ale każdy większy ubytek sygnalizuje nieszczelność albo błąd pomiaru.

Próba składa się z pięciu etapów, które muszą następować po sobie w ściśle określonej kolejności: napełnianie instalacji wodą, odpowietrzanie przez otwarte zawory, stabilizacja temperatury i ciśnienia, właściwa próba z pomiarem manometrem, oględziny połączeń. Pominięcie odpowietrzenia to klasyczny błąd, który zawyża odczyty i może maskować nieszczelność pozornie niewielkim spadkiem ciśnienia, bo powietrze sprężone w rurze zachowuje się inaczej niż woda.

Jeśli chodzi o materiał rur, współczesne instalacje z PP, PEX lub miedzi wytrzymują ciśnienie próbne bez problemu, ale w przypadku stali ocynkowanej warto wydłużyć czas obserwacji do 45 minut. Stal jest bardziej podatna na mikronieszczelności w połączeniach gwintowanych, które potrzebują więcej czasu, żeby się ujawnić.

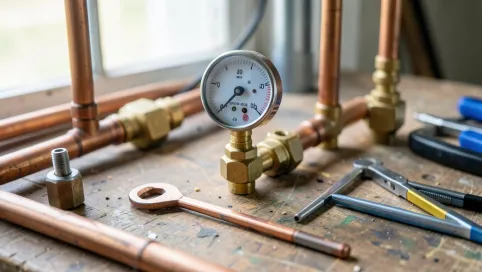

Manometr do próby szczelności wymagania techniczne

Manometr to nie jest przypadkowy zegar ciśnieniowy z marketu budowlanego. Do próby szczelności potrzebujesz przyrządu o klasie dokładności minimum 1,6 (dopuszczalny błąd ±1,6% zakresu), zakresie pomiarowym do 1,6 MPa (16 barów) oraz aktualnej legalizacji. Legalizacja w Polsce jest ważna przez 5 lat od daty produkcji lub ostatniej rektyfikacji, a na obudowie manometru musi znajdować się numer seryjny i data następnej legalizacji.

Podczas próby temperatura otoczenia wpływa na wynik pomiaru, dlatego protokół musi zawierać informację o warunkach atmosferycznych: temperatura powietrza, wilgotność, pora dnia. Latem, przy różnicy 10°C między napełnianiem a właściwą próbą, ciśnienie w instalacji spadnie o około 0,02 MPa bez żadnej nieszczelności, wyłącznie z powodu skurczu termicznego wody.

W praktyce najlepiej sprawdzają się manometry tarczowe zegarowe zamiast elektronicznych czujników ciśnienia, bo nie wymagają baterii, są odporne na wibracje i łatwe do odczytu. Elektroniczne przetworniki stosuje się przy próbach automatycznych z rejestracją ciśnienia w czasie, ale to rozwiązanie na duże instalacje przemysłowe, nie dom jednorodzinny.

Wzór protokołu pola, które musi zawierać dokument

Dobrze skonstruowany wzór protokołu próby szczelności instalacji wodnej zawiera sześć obowiązkowych sekcji. Pierwsza to metryka dokumentu: numer protokołu, data i godzina rozpoczęcia oraz zakończenia próby, adres inwestycji. Druga to dane inwestora i wykonawcy, w tym numer uprawnień budowlanych kierownika budowy. Trzecia sekcja opisuje instalację: materiał rur, średnice, zakres objęty próbą, liczbę punktów czerpalnych.

Czwarta sekcja to warunki próby: ciśnienie próbne, czas trwania, temperatura otoczenia, dane manometru (model, numer seryjny, data legalizacji). Piąta sekcja zawiera szkic instalacji z zaznaczonymi miejscami pomiaru ciśnienia i lokalizacją manometru. Szósta to wynik próby, podpisy komisji i ewentualne uwagi.

Porada praktyczna: do protokołu dołącz dwie fotografie manometru podczas próby, jedną na początku, drugą po upływie wymaganego czasu. Fotografia z datownikiem jest dowodem w razie sporu z wykonawcą lub ubezpieczycielem o to, czy próba rzeczywiście trwała wymagany czas.

Kto może wykonać próbę szczelności instalacji wodociągowej

Odpowiedź nie jest tak oczywista, jak mogłoby się wydawać. Formalnie próbę może przeprowadzić osoba z uprawnieniami budowlanymi w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych. W praktyce w domach jednorodzinnych rolę tę pełni kierownik budowy, który nadzoruje próbę i podpisuje protokół, a fizycznie wykonuje ją doświadczony hydraulik.

Inwestor nie może samodzielnie wykonać próby szczelności, nawet jeśli zna się na hydraulice, bo protokół podpisany przez osobę bez uprawnień nie spełnia wymogów formalnych. To częsta pułapka w budownictwie jednorodzinnym, gdzie inwestor działa jednocześnie jako inwestor i wykonawca.

Skład komisji odbiorowej jest zwykle trzyosobowy: kierownik budowy, inspektor nadzoru inwestorskiego (jeśli został ustanowiony) i przedstawiciel wykonawcy instalacji. W domach bez inspektora wystarczy kierownik budowy i wykonawca, ale obecność kierownika jest bezwzględnie wymagana. Bez jego podpisu protokół jest nieważny z punktu widzenia Prawa budowlanego.

Rodzaje nieszczelności i diagnostyka

Nieszczelność w instalacji wodnej nie zawsze oznacza kapiącą wodę na podłogę. Często objawia się subtelnie: mokra plama na tynku, lekko obniżone ciśnienie w kranach, korozja wokół połączenia. Rozpoznanie przyczyny po samym opisie bywa trudne, ale schemat objaw-przyczyna-rozwiązanie upraszcza diagnostykę w terenie.

Lokalizacja nieszczelności w zamkniętej instalacji to wyzwanie. Trzy metody sprawdzają się najlepiej: metoda mydlana (nanoszenie roztworu mydła na połączenia i obserwacja pęcherzyków), termowizja (szukanie zimnych mokrych plam kamerą termowizyjną) oraz metoda akustyczna (nasłuch z użyciem geofonu lub stetoskopu elektronicznego). W domu jednorodzinnym najczęściej wystarcza metoda mydlana, termowizja przydaje się przy zakrytych instalacjach pod tynkiem.

Z mojego doświadczenia najczęstsza przyczyna spadku ciśnienia podczas próby to nie nieszczelność, lecz powietrze uwięzione w najwyższym punkcie instalacji. Wystarczy otworzyć najwyższy zawór i uzupełnić wodę, żeby problem zniknął bez żadnej naprawy.

Najczęstsze błędy przy próbie szczelności i jak ich uniknąć

Błędy przy próbie szczelności powtarzają się z zaskakującą regularnością, niezależnie od doświadczenia ekipy. Pierwszy i najpoważniejszy to brak odpowietrzenia instalacji przed próbą. Powietrze w rurach sprawia, że manometr pokazuje zawyżone ciśnienie, a jego późniejszy spadek wygląda jak nieszczelność, choć instalacja jest szczelna.

Drugi błąd to użycie manometru bez legalizacji lub z przekroczoną datą ważności. Inspekcja nadzoru budowlanego traktuje taki manometr jak brak pomiaru i nakazuje powtórzenie próby. Legalizacja kosztuje 80-150 zł, a powtórzenie próby z nowym manometrem to już 400-800 zł, więc oszczędność jest pozorna.

Trzeci błąd to zbyt wczesne zakrycie instalacji przed próbą. Wielu wykonawców zakrywa rury tynkiem od razu po montażu, żeby przyspieszyć prace. To poważny błąd, bo w razie nieszczelności trzeba kuć ścianę, a koszt naprawy wielokrotnie przewyższa zysk z przyśpieszenia harmonogramu. Próba szczelności musi być wykonana na instalacji odkrytej, widocznej w całości.

Czwarty błąd to fałszowanie odczytów. Niektórzy wykonawcy zapisują wymarzone wartości ciśnienia bez faktycznego pomiaru, licząc na to, że inwestor nie sprawdzi. Problem w tym, że ubezpieczyciel w razie szkody zleca ekspertyzę, która wykazuje brak protokołu lub niezgodności, i odmawia wypłaty odszkodowania.

Checklist przed próbą 12 punktów dla wykonawcy i inwestora

• Instalacja wypełniona wodą, wszystkie punkty czerpalne zamknięte
• Odpowietrzenie przez otwarcie najwyższego zaworu
• Manometr z legalizacją, klasa dokładności 1,6 lub lepsza
• Cisnienie robocze ustalone na podstawie projektu instalacji
• Ciśnienie próbne obliczone jako 1,5 × ciśnienie robocze, min. 1,0 MPa
• Temperatura wody w instalacji wyrównana z otoczeniem
• Temperatura otoczenia zmierzona i wpisana do protokołu
• Zawór odcinający przed wodomierzem zamknięty
• Pompa ręczna lub elektryczna do podnoszenia ciśnienia gotowa
• Szkic instalacji z zaznaczonymi punktami pomiaru przygotowany
• Obecność kierownika budowy potwierdzona wpisem do dziennika budowy
• Aparat fotograficzny z datownikiem do udokumentowania próby

Koszt próby szczelności wody w domu jednorodzinnym

Koszt samej próby szczelności, bez napraw, waha się od 400 do 1200 zł w zależności od regionu, wielkości instalacji i renomy wykonawcy. W skład tej kwoty wchodzi robocizna (2-4 godziny pracy doświadczonego hydraulika z uprawnieniami), użycie manometru z legalizacją, pompy próbnej oraz wypełnienie protokołu. Jeśli próba wykazuje nieszczelność i trzeba ją powtórzyć po naprawie, koszt każdego powtórzenia rośnie o 300-500 zł.

Warto wiedzieć, że próba szczelności jest częścią większej usługi, jaką jest wykonanie instalacji wodnej. Wiele firm hydraulicznych wlicza koszt próby w cenę instalacji, co obniża łączny rachunek. Przy podpisywaniu umowy z wykonawcą zawsze pytaj, czy próba szczelności z protokołem jest wliczona w cenę, czy jest osobną pozycją.

Koszt powtórzenia próby po naprawie nieszczelności to 400-800 zł, w zależności od zakresu. Jeśli nieszczelność była drobna (np. niedokręcone połączenie), powtórzenie trwa krócej i kosztuje mniej. Jeśli trzeba wymienić fragment rury pod tynkiem, koszt rośnie o prace murarskie.

Pytania, które inwestor powinien zadać wykonawcy przed próbą

Przed przystąpieniem do próby warto zadać wykonawcy osiem pytań, które weryfikują jego kompetencje i zapobiegają późniejszym problemom. Pierwsze: jakim manometrem zostanie wykonany pomiar i kiedy była ostatnia legalizacja? Drugie: jakie ciśnienie próbne zostanie zastosowane i na jakiej podstawie zostało obliczone?

Trzecie: ile czasu będzie trwała próba i jaki spadek ciśnienia jest dopuszczalny? Czwarte: kto podpisze protokół i jakie ma uprawnienia budowlane? Piąte: czy instalacja jest w pełni odpowietrzona i jak to zostanie potwierdzone? Szóste: czy w instalacji są punkty, które mogą zafałszować pomiar, np. naczynia wzbiorcze lub zawory bezpieczeństwa?

Siódme: co się stanie, jeśli próba wykaże nieszczelność, kto ponosi koszt naprawy i powtórzenia? Ósme: czy po powtórzeniu próby zostanie sporządzony nowy protokół, czy aneks do pierwszego? Te pytania nie są przejawem braku zaufania, lecz standardową procedurą, którą stosuje każdy świadomy inwestor. Dobry wykonawca odpowiada na nie bez wahania.

Jak pobrać protokół próby szczelności instalacji wodnej wzór

Gotowy wzór protokołu w formacie edytowalnym (DOC lub PDF) można pobrać ze stron organizacji branżowych oraz portali poświęconych budownictwu. Szukaj wzoru zgodnego z normą PN-92/B-01706 i Warunkami Technicznymi §192-193. Najbardziej przydatne są wersje zawierające tabelę parametrów próby, pole na szkic instalacji oraz miejsce na dane manometru z datą legalizacji.

Przy wyborze wzoru zwróć uwagę, czy zawiera wszystkie sześć sekcji opisanych powyżej. Wzory z tylko trzema sekcjami (dane, wynik, podpisy) są zbyt uproszczone i mogą nie spełniać wymagań inspektora nadzoru. Pełny wzór to minimum dwie strony formatu A4, z miejscem na załączniki w postaci szkicu i fotografii.

Po pobraniu wzoru wypełnij go na komputerze, wydrukuj w dwóch egzemplarzach i podpisz podczas próby. Jeden egzemplarz zostaje u kierownika budowy do dokumentacji powykonawczej, drugi u inwestora. Przechowuj swój egzemplarz przez cały okres użytkowania budynku, bo ubezpieczyciel może poprosić o niego nawet po kilkunastu latach.

Protokół próby szczelności instalacji wodnej to nie formalność, lecz realne zabezpieczenie Twojej inwestycji. Dobrze wypełniony dokument chroni przed kosztami napraw, utratą gwarancji i odmową odszkodowania. Poświęć czas na weryfikację kompetencji wykonawcy, obecność przy próbie i staranne wypełnienie protokołu, a instalacja wodna w Twoim domu posłuży bezawaryjnie przez dziesięciolecia.

Źródła: norma PN-92/B-01706, norma PN-EN 806, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Polskie Normy publikowane przez Polski Komitet Normalizacyjny dostępne są na stronie pkn.pl.
