Protokół szczelności instalacji wod-kan – wzór

Inspektor nadzoru budowlanego przyjeżdża na odbiór, a ty stoisz z kompletem dokumentów — z wyjątkiem jednego, tego o którym nikt wcześniej nie wspomniał głośno: protokołu szczelności instalacji wod-kan. Bez niego cały harmonogram potrafi się posypać, a kary administracyjne za wadliwie odebrany obiekt sięgają nawet kilku tysięcy złotych. Ten dokument to nie biurokratyczny wymysł — to zapis, że rury pod tynkiem i pod posadzką rzeczywiście nie przeciekają, zanim zasypie się je na zawsze.

• Co zawiera protokół próby szczelności
• Wzór protokołu szczelności wod-kan
• Jak wypełnić protokół szczelności
• Procedura próby szczelności wod-kan
• Protokół szczelności instalacji wod-kan - pytania i odpowiedzi

Co zawiera protokół próby szczelności

Protokół szczelności instalacji wodno-kanalizacyjnej to przede wszystkim dowód przeprowadzonego testu — nie sama deklaracja, że "wszystko gra", lecz udokumentowany ciąg pomiarów z konkretnymi wartościami. Musi zawierać dane identyfikacyjne obiektu: adres budowy, numer działki, numer pozwolenia na budowę oraz rodzaj sprawdzanej instalacji — czy to instalacja zimnej wody, ciepłej wody użytkowej (c.w.u.), cyrkulacja, instalacja c.o., czy kanalizacja sanitarna lub deszczowa. Każda z tych gałęzi instalacji może wymagać osobnego protokołu, bo warunki próby dla rury pod ciśnieniem roboczym i dla rury grawitacyjnej są zupełnie inne.

Serce dokumentu stanowią parametry próby: wartość ciśnienia próbnego wyrażona w barach, temperatura wody podczas testu, czas trwania próby oraz odczyty manometru na początku i na końcu. Zgodnie z normą PN-EN 806-4 ciśnienie próbne dla instalacji wodnej powinno wynosić co najmniej 1,5-krotność ciśnienia roboczego — jeżeli ciśnienie robocze w sieci to 4 bary, próbę przeprowadza się przy 6 barach. Spadek ciśnienia podczas próby trwającej minimum 60 minut nie powinien przekroczyć 0,2 bara; wszystko powyżej tej wartości oznacza nieszczelność, którą trzeba zlokalizować i usunąć przed kolejną próbą.

Protokół musi też wskazywać zastosowaną metodę badania. Dla kanalizacji grawitacyjnej nie mówi się o ciśnieniu próbnym w sensie nadciśnienia — zamiast tego stosuje się próbę zalewową, podczas której rury napełnia się wodą do 100% przekroju i obserwuje poziom przez co najmniej 30 minut. Jeśli poziom wody w studzience lub rewizji opada, instalacja jest nieszczelna. Ta pozornie prosta metoda ujawnia nieszczelności w złączach kielichowych i uszkodzone uszczelki, które pod zwykłym użytkowaniem mogłyby latami podsiąkać gruntem.

Zobacz także: Protokół próby szczelności instalacji gazowej – wzór

Obowiązkowo w protokole pojawiają się podpisy uczestników próby. Minimum to kierownik budowy jako osoba odpowiedzialna za prawidłowość robót oraz inwestor lub jego inspektor nadzoru inwestorskiego jako strona odbierająca. Przy instalacjach technologicznie złożonych — na przykład instalacjach wielorurowych w budynkach użyteczności publicznej — do podpisu zaprasza się też projektanta branżowego i autora projektu technicznego. Brak choćby jednego wymaganego podpisu sprawia, że protokół traci moc dokumentu odbiorowego, nawet jeśli wszystkie wartości pomiarowe są w porządku.

Uzupełnieniem protokołu jest dokumentacja fotograficzna lub schemat instalacji z zaznaczonymi miejscami połączeń. Przepisy nie wymagają zdjęć wprost, ale inspektor nadzoru budowlanego ma prawo zakwestionować protokół, jeżeli nie ma żadnego dowodu wizualnego, że badanie dotyczyło konkretnych rur i konkretnego układu. Kilka zdjęć z widocznym manometrem i datą — zrobionych choćby telefonem — to minimalny wysiłek, który potrafi uratować cały odbiór.

Wzór protokołu szczelności wod-kan

Nie istnieje jeden urzędowy, zunifikowany formularz protokołu szczelności instalacji wod-kan narzucony rozporządzeniem — a to oznacza zarówno wolność, jak i pułapkę. Wolność, bo możesz dostosować dokument do specyfiki swojej inwestycji. Pułapkę, bo przy pierwszym styku z tematem łatwo pominąć pole, które inspektor nadzoru uzna za kluczowe. Poniżej znajdziesz logiczną strukturę wzoru, którą możesz wykorzystać jako punkt wyjścia i uzupełnić o dane swojego obiektu.

Zobacz także: Protokół próby szczelności instalacji CO

Nagłówek protokołu powinien jednoznacznie identyfikować dokument: nazwa "Protokół z próby szczelności instalacji wodno-kanalizacyjnej", numer kolejny protokołu (przydatny gdy testujesz kilka pionów osobno), data i miejsce sporządzenia. Poniżej lokalizacja inwestycji — dokładny adres budowy lub numer działki ewidencyjnej z obrębu — oraz dane kierownika budowy z numerem uprawnień budowlanych, bo to on osobiście odpowiada za poprawność wykonania robót zgodnie z art. 22 Prawa budowlanego.

Sekcja techniczna wzoru obejmuje opis badanego odcinka instalacji (np. "pion C3, kondygnacje od -1 do +3, rury PP-R PN20"), materiał rur i typ złączy, średnicę nominalną, projektowane ciśnienie robocze oraz ciśnienie próbne. Następne pole to przebieg próby: godzina napełnienia instalacji wodą, godzina ustabilizowania się ciśnienia i rozpoczęcia pomiaru, wartość ciśnienia na początku pomiaru, wartość ciśnienia po upływie wymaganego czasu oraz obliczony spadek. Pola te powinny mieć formę tabeli, bo inspektor jednym rzutem oka weryfikuje, czy zachowany był wymagany czas i czy spadek mieści się w normie.

Końcowa sekcja wzoru to wynik próby — "pozytywny" lub "negatywny" — wraz z ewentualnym opisem stwierdzonych nieszczelności i podjętych działań naprawczych. Jeżeli próba była powtarzana po naprawie, koniecznie zaznacz to w protokole z podaniem daty pierwszej i kolejnej próby. Na dole: podpisy uczestników z czytelnym imieniem, nazwiskiem i funkcją na budowie. Przy danych osobowych na protokole pamiętaj, że dokument jest częścią dokumentacji budowy i jego przechowywanie przez 5 lat jest wymogiem Prawa budowlanego — dane w nim zawarte mają podstawę prawną do przetwarzania wynikającą wprost z przepisów prawa budowlanego.

Zobacz także: Protokół próby szczelności klimatyzacji: wzór PDF

Gotowy protokół należy wpiąć do dziennika budowy lub przechowywać jako odrębny załącznik do dokumentacji powykonawczej. Cyfrowa kopia w formacie PDF z elektronicznym podpisem osób upoważnionych jest równoważna papierowej — i łatwiejsza do odnalezienia za trzy lata, gdy ubezpieczyciel lub nowy właściciel budynku będą pytać o historię instalacji. Skanuj protokoły na bieżąco, nie po zakończeniu całej budowy.

Jak wypełnić protokół szczelności

Wypełnianie protokołu zaczyna się zanim ktokolwiek przykręci manometr — od sprawdzenia dokumentacji projektowej. Musisz wiedzieć, jakie ciśnienie robocze zakłada projekt dla danego odcinka instalacji, z jakiego materiału są rury i jaką mają klasę ciśnieniową. Rura PP-R PN10 ma ciśnienie robocze 10 bar w 20°C, ale już przy 60°C spada ono do około 3,2 bara — co bezpośrednio przekłada się na ciśnienie próbne, które dla instalacji c.w.u. musisz liczyć dla warunków eksploatacyjnych, nie laboratoryjnych. Te wartości powinny być w projekcie technicznym instalacji sanitarnych; jeśli nie są, zapytaj projektanta branżowego pisemnie, bo to on odpowiada za dobór parametrów.

Przed przystąpieniem do właściwego testu sprawdź sprzęt pomiarowy. Manometr musi być skalibrowany — klasa dokładności 1,6 lub lepsza, aktualny certyfikat kalibracji lub wzorcowania. Manometr z bazaru za kilkanaście złotych może pokazywać wartości odbiegające od rzeczywistości o 0,5-1 bar, co przy dopuszczalnym spadku 0,2 bara oznacza, że test nic nie udowadnia. Pompa ręczna do wytworzenia ciśnienia próbnego kosztuje około 200-250 złotych i przy regularnym użyciu zwraca się po pierwszym unikniętym sporze z inwestorem.

Zobacz także: Protokół Próby Szczelności Instalacji CO: Wzór i Wytyczne

Napełnianie instalacji wodą rób powoli, od najniższego punktu ku górze, by wyprzeć powietrze. Zamknięte pęcherze powietrza fałszują odczyty ciśnienia — sprężone powietrze zachowuje się inaczej niż woda i może symulować zarówno szczelność, jak i nieszczelność w zależności od temperatury. Po napełnieniu odczekaj minimum 30 minut dla rurociągów z tworzyw sztucznych (PP-R, PE-X, PE-RT), zanim zaczniesz właściwy czas pomiaru. Ten czas stabilizacji nie jest stratą — to moment, w którym materiał rurociągu ustala się pod ciśnieniem i przestaje "pełzać", co eliminuje błędy wynikające z właściwości materiałowych, nie z nieszczelności.

W tabeli pomiarowej wpisuj odczyty co 15 lub 30 minut przez cały czas trwania próby. Nie wpisuj "wartości oczekiwanej" — wpisuj to, co pokazuje manometr. Jeżeli ciśnienie spada o 0,05 bara w pierwszej godzinie i stabilizuje się, to często efekt pełzania materiału, a nie wycieku; jeżeli spada równomiernie przez cały czas próby, masz nieszczelność. Różnica między tymi dwoma scenariuszami jest czytelna w tabeli z wieloma odczytami, nieczytelna przy dwóch punktach — starcie i końcu.

Uwaga: nie koryguj ręcznie zapisanych wartości w protokole, nawet drobną poprawką. Inspektor nadzoru traktuje skreślenia i zmiany na protokole jako sygnał ostrzegawczy. Jeżeli popełniłeś błąd w zapisie, sporządź nowy protokół lub użyj adnotacji "omyłka pisarska — wartość poprawna: X" z datą i podpisem osoby korygującej.

Wynik "pozytywny" wpisujesz tylko wtedy, gdy wszystkie odcinki instalacji objęte danym protokołem spełniają jednocześnie dwa kryteria: ciśnienie próbne zostało osiągnięte i utrzymane przez wymagany czas, a spadek ciśnienia nie przekroczył normatywnego limitu. Wynik cząstkowy — "część instalacji szczelna" — nie istnieje w protokole odbiorowym; taki zapis sprawi kłopoty przy odbiorze. Jeżeli jeden odcinek wymaga naprawy, cały protokół dla danej gałęzi jest negatywny i próbę powtarzasz po usunięciu usterki.

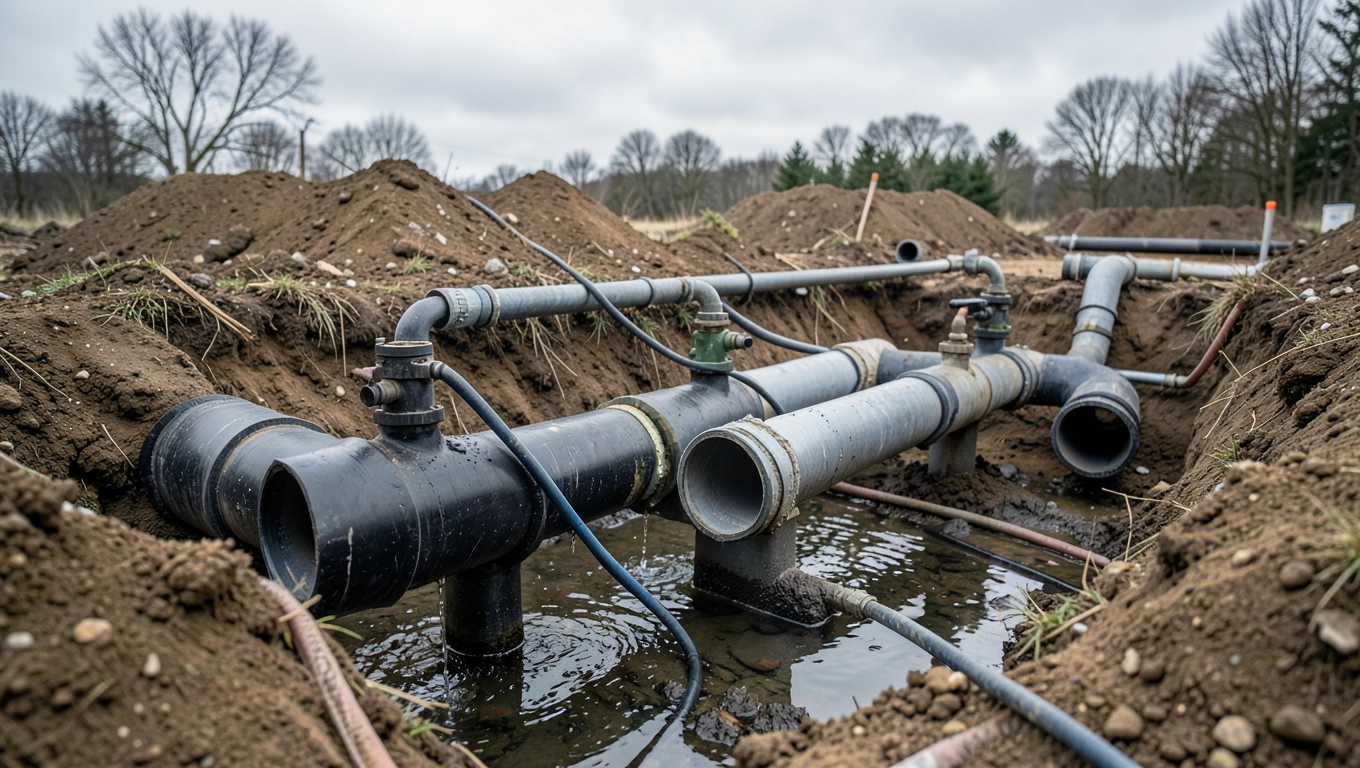

Procedura próby szczelności wod-kan

Timing próby szczelności jest równie ważny jak jej przebieg. Próbę przeprowadza się po zakończeniu montażu instalacji, ale przed wykonaniem izolacji termicznej i przed zasypaniem rur prowadzonych w bruzdach lub w ziemi. To pozorne "utrudnienie organizacyjne" ma głęboki sens techniczny — po zasypaniu rury nie masz fizycznego dostępu do złączy, a każda nieszczelność ujawniona dopiero przy pierwszym użytkowaniu instalacji oznacza rozkopywanie posadzki lub terenu. Kilka godzin pracy przy próbie szczelności to koszt nieporównywalnie mniejszy od kilku dni robót naprawczych.

Przed próbą zainstaluj zaślepki lub zamknij zawory na wszystkich wylotach testowanego odcinka — każdy niezabezpieczony wylot to punkt, przez który ciśnienie natychmiast spada do zera. Sprawdź też, czy zawory odcinające na badanym odcinku są otwarte; zamknięty zawór podczas próby skutkuje wynikiem "szczelny" dla fragmentu instalacji, który faktycznie nie był testowany. Ten błąd zdarza się częściej, niż można by sądzić, szczególnie przy rozbudowanych instalacjach z wieloma pionami.

Wskazówka: oznaczaj każdy zamknięty zawór kolorową taśmą lub zawieszką podczas próby. Po zakończeniu testu taśma przypomina, że zawór czeka na otwarcie — i eliminuje ryzyko oddania inwestorowi instalacji z przypadkowo zamkniętym odpływem.

Dla kanalizacji grawitacyjnej procedura różni się zasadniczo. Zaślepiasz najniższy punkt odcinka — zazwyczaj przykanalik lub wyjście pionów w poziomie piwnicy — i napełniasz system wodą od góry przez rewizję lub czyszczak. Poziom wody musi dosięgnąć górnej krawędzi rury lub poziomu terenu w przypadku przyłącza kanalizacyjnego. Obserwujesz poziom przez wymagane 30 minut. Nieszczelne złącze kielichowe objawi się stopniowym opadaniem poziomu wody; mocno nieszczelne — mokrą plamą na zewnątrz rury widoczną gołym okiem.

Kiedy próba wykazuje nieszczelność, nie ma innej drogi — musisz zlokalizować punkt wycieku i wykonać naprawę, a następnie powtórzyć całą procedurę od nowa. Nie skrócisz czasu próby po naprawie, nie zaczniesz od momentu, w którym przerwałeś. Przyczyn jest kilka: po pierwsze, naprawa jednego złącza mogła obciążyć mechanicznie sąsiednie połączenie i wywołać nową nieszczelność; po drugie, tylko kompletna, udokumentowana próba od początku do końca ma wartość dowodową przy odbiorze. Case'y z placów budowy pokazują, że pęknięcie rury PE podczas próby przy ciśnieniu bliskim granicy klasy ciśnieniowej to minimum dwa dni robót naprawczych — lokalizacja, wymiana odcinka, ponowna próba.

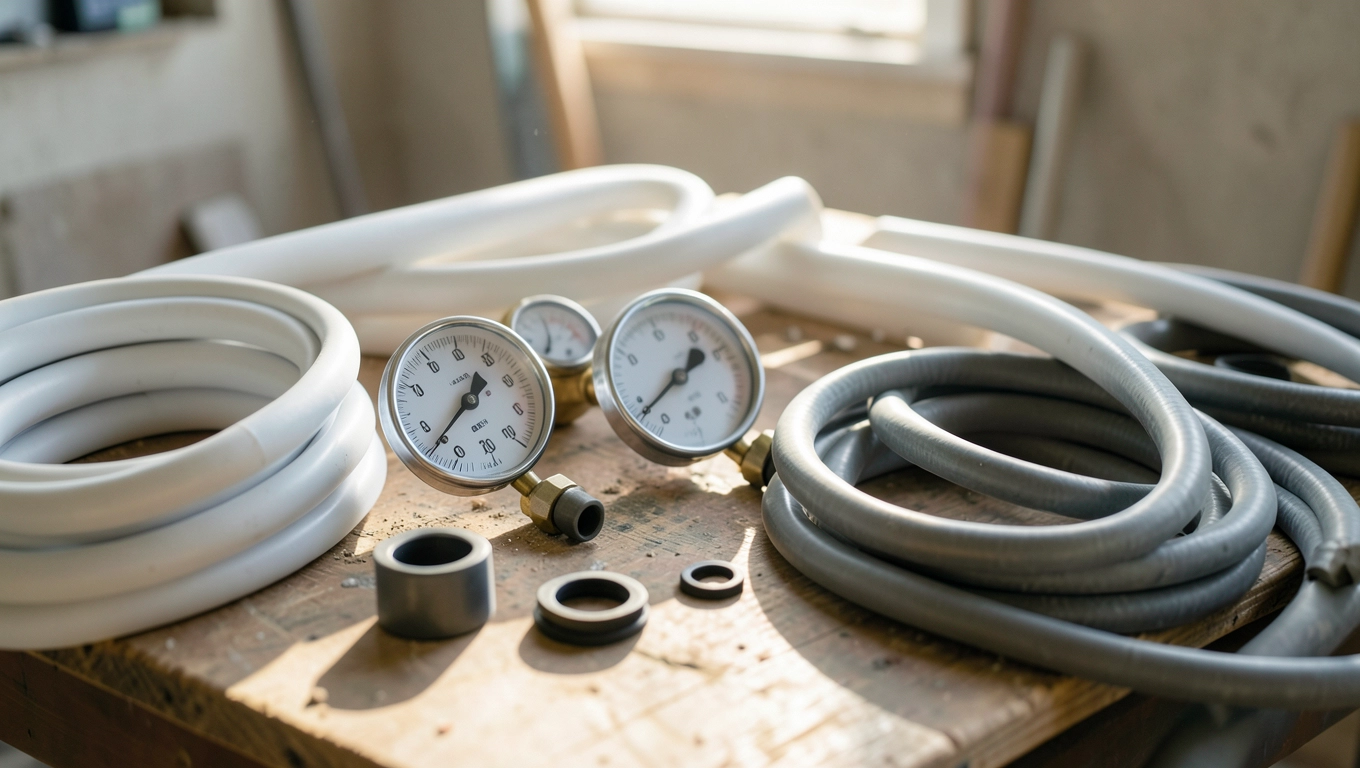

Sprzęt do próby szczelności ciśnieniowej to zestaw: pompa ręczna lub elektryczna z zaworem kontrolnym, skalibrowany manometr, węże połączeniowe odporne na ciśnienie testowe, komplet zaślepek i redukcji dopasowanych do średnic instalacji. Temperatura wody podczas próby powinna mieścić się w przedziale 5-40°C — zbyt zimna woda spowalnia ujawnianie się nieszczelności przez skurcz materiału, zbyt gorąca przyspiesza pełzanie tworzyw i fałszuje odczyty. Przy temperaturze zewnętrznej poniżej 5°C próba na otwartym powietrzu lub w nieogrzewanym obiekcie wymaga specjalnych środków ostrożności albo przesunięcia terminu.

Po pozytywnym zakończeniu próby i podpisaniu protokołu przez wszystkich uczestników dokument trafia do dziennika budowy jako wpis i załącznik. Kierownik budowy odnotowuje w dzienniku datę przeprowadzenia próby, jej wynik i numer protokołu. Protokoły przechowuje się przez minimum 5 lat od oddania obiektu do użytkowania — ten obowiązek wynika z Prawa budowlanego i obejmuje całą dokumentację powykonawczą. Warto jednak potraktować ten termin jako absolutne minimum; w przypadku sprzedaży nieruchomości lub roszczenia ubezpieczeniowego dokumentacja potwierdzająca jakość instalacji ma wartość przez cały okres eksploatacji budynku.

Po nowelizacji przepisów budowlanych obowiązujących od 2023 roku przy prostych instalacjach w budynkach jednorodzinnych wystarczy niekiedy oświadczenie kierownika budowy o wykonaniu instalacji zgodnie z projektem i przepisami — bez osobnych zaświadczeń od rzeczoznawców czy inspektorów branżowych. Protokół szczelności pozostaje jednak kluczowym dowodem potwierdzającym treść tego oświadczenia i żaden rozsądny kierownik budowy nie podpisze oświadczenia bez przeprowadzonej i udokumentowanej próby szczelności.

Lista kontrolna przed przystąpieniem do próby

• Projekt techniczny instalacji z ciśnieniem roboczym dla każdego odcinka — potwierdzony przez projektanta branżowego
• Skalibrowany manometr z aktualnym dokumentem kalibracji (klasa dokładności ≤ 1,6)
• Pompa do wytworzenia ciśnienia próbnego dopasowana do testowanego ciśnienia maksymalnego
• Komplet zaślepek i korków odpowiadających średnicom instalacji
• Temperatura wody w zakresie 5-40°C, temperatura otoczenia powyżej 5°C
• Wszyscy uczestnicy próby potwierdzeni i obecni na miejscu przed rozpoczęciem
• Formularz protokołu gotowy do wypełnienia (w dwóch egzemplarzach — dla kierownika budowy i inwestora)
• Aparat fotograficzny lub telefon do dokumentacji fotograficznej z widoczną datą
