Montaż instalacji energetycznych w Sosnowcu – szybka realizacja

Kiedy instalacja elektryczna odmawia posłuszeństwa - albo kiedy stoisz przed budową nowego domu czy rozbudową hali produkcyjnej - szybko okazuje się, że wybór odpowiedniego specjalisty to decyzja, która będzie determinować bezpieczeństwo i koszty eksploatacji przez kolejne dekady. Sosnowiec, miasto o silnych tradycjach przemysłowych i intensywnie rozwijającym się budownictwie mieszkaniowym, generuje zapotrzebowanie na montaż instalacji energetycznych zupełnie innego kalibru niż przeciętna polska gmina - tu równolegle prowadzi się prace w kamienicach z początku XX wieku i w nowoczesnych zakładach, gdzie błąd elektroinstalacyjny może oznaczać kilkumilionową stratę produkcyjną. Właśnie ta różnorodność sprawia, że sztuka dobrego projektu i rzetelnego wykonania instalacji elektrycznej jest tu znacznie bardziej złożona, niż mogłoby się wydawać osobie, która widzi tylko skrzynkę z bezpiecznikami.

• Projektowanie instalacji energetycznych
• Wybór materiałów i komponentów
• Montaż rozdzielnic i okablowania
• Testowanie i odbiór instalacji
• Utrzymanie i modernizacja instalacji
• Pytania i odpowiedzi - montaż instalacji energetycznych Sosnowiec

Projektowanie instalacji energetycznych

Projekt instalacji elektrycznej to dokument, który pozornie istnieje tylko na papierze - ale każda jego linia przekłada się na konkretne napięcia, prądy i temperatury, które przez lata będą przepływać przez ściany budynku. Najczęstszy błąd inwestorów polega na tym, że traktują etap projektowania jako zbędną formalność przed właściwym montażem. Tymczasem dobrze zaprojektowana instalacja elektryczna potrafi obniżyć koszty eksploatacji o 15-25% w stosunku do rozwiązania wykonanego „z głowy" - nie przez magię, lecz przez precyzyjne dobranie przekrojów przewodów do rzeczywistego obciążenia, co minimalizuje straty rezystancyjne zgodnie z prawem Joule'a-Lenza.

Każde projektowanie instalacji energetycznych zaczyna się od bilansu mocy - dokumentu, który inwentaryzuje wszystkich odbiorników energii elektrycznej i przypisuje im maksymalne jednoczesne obciążenie. W budynku mieszkalnym bilans mocy uwzględnia nagrzewnice, pompy ciepła, ładowarki pojazdów elektrycznych i sprzęt AGD klasy A+++, których pobór mocy jest dziś dramatycznie wyższy niż jeszcze dekadę temu. W obiekcie przemysłowym dochodzą silniki asynchroniczne, których rozruch bezpośredni może generować prądy siedmiokrotnie wyższe niż znamionowe - co wymusza zastosowanie zabezpieczeń termicznych o odpowiedniej charakterystyce zwłocznej, inaczej każdy start maszyny będzie wywoływał fałszywe zadziałanie wyłącznika.

Schematy elektryczne muszą uwzględniać nie tylko stan obecny, ale i przewidywany rozwój obiektu przez minimum 15-20 lat. Elastyczność zaprojektowanej instalacji elektrycznej oznacza, że główny kabel zasilający zostaje przewymiarowany o jeden stopień ponad aktualną potrzebę, a trasy kablowe zostawiają wolną przestrzeń na późniejsze uzupełnienia. Ten pozorny koszt - kilka dodatkowych metrów kanału kablowego czy grubszy przewód - zwraca się przy pierwszej poważnej rozbudowie, gdy zamiast kuć ściany na nowo, wystarczy dociągnąć żyłę przez już istniejącą rurę ochronną.

Sprawdź: Ile kosztuje demontaż instalacji gazowej w samochodzie

Projektant instalacji elektrycznej musi też zmierzyć się z normami - polska norma PN-HD 60364 to wielotomowa seria dokumentów regulujących wszystko: od minimalnych przekrojów żył przez wymagania dotyczące ochrony przed dotykiem pośrednim po zasady doboru zabezpieczeń. Odejście od normy bez uzasadnienia technicznego to nie tylko ryzyko prawne podczas odbioru, ale przede wszystkim realne niebezpieczeństwo pożarowe, bo norma bazuje na dziesiątkach lat badań pożarów o etiologii elektrycznej. W Sosnowcu, gdzie niemała część zabudowy pochodzi z lat 60.-80. i posiada instalacje w układzie TN-C bez żyły ochronno-neutralnej PE, dostosowanie nowej instalacji do wymagań normatywnych jest zadaniem szczególnie wymagającym.

Komputerowe wspomaganie projektowania instalacji - programy obliczeniowe do wyznaczania spadków napięć, doboru zabezpieczeń i sprawdzania warunków zwarciowych - to dziś standard, nie luksus. Ręczne obliczenia, choć metodycznie poprawne, są podatne na błędy przepisywania i trudne do zweryfikowania. Nowoczesne oprogramowanie projektowe generuje automatycznie raporty zgodności z normą, co skraca czas odbioru przez inspektora UDT lub rzeczoznawcę budowlanego i eliminuje kosztowne poprawki na etapie, gdy ściany są już zamurowane.

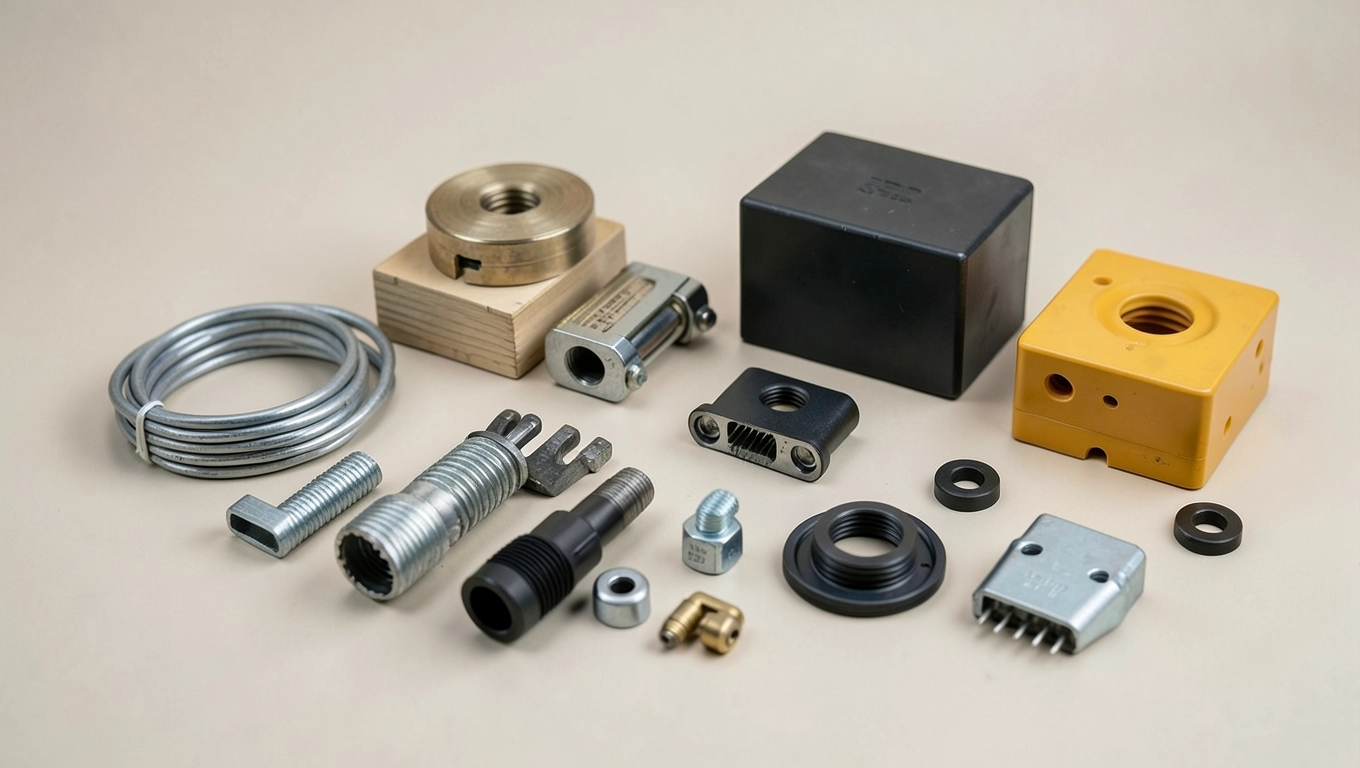

Wybór materiałów i komponentów

Rynek materiałów elektroinstalacyjnych jest dziś zalewany produktami z różnych stron świata, a ich ceny potrafią różnić się trzykrotnie przy identycznym wyglądzie zewnętrznym. Mechanizm, który sprawia, że tańszy przewód jest faktycznie gorszy - a nie tylko droższy z nazwy - tkwi w tolerancji przekroju żyły miedzianej. Przewód oznaczony jako 2,5 mm² może w rzeczywistości mieć żyłę o przekroju 2,1 mm², co przy pełnym obciążeniu obwodu oznacza wyższy opór, wyższe straty cieplne i szybszą degradację izolacji poliwinylowej w miejscach styku z zaciskami.

Powiązane tematy: Montaż instalacji ppoż cennik

Kluczowym parametrem przy wyborze przewodów do instalacji energetycznych w Sosnowcu - szczególnie w obiektach przemysłowych dzielnicy Zagórze czy Milowice, gdzie instalacje pracują w warunkach podwyższonej temperatury otoczenia - jest klasa temperaturowa izolacji. Standardowa izolacja PVC pracuje do 70°C na żyle, podczas gdy przewody w klasie XLPE wytrzymują 90°C w warunkach normalnych i 250°C przez 5 sekund podczas zwarcia. Ta różnica przekłada się bezpośrednio na zdolność prądową kabla: przewód XLPE 4 mm² prowadzi bezpiecznie tyle prądu co PVC 6 mm², co w praktyce oznacza oszczędność materiałową przy zachowaniu pełnego bezpieczeństwa.

Rozdzielnice elektryczne to serce każdej instalacji - i tu oszczędności są szczególnie kosztowne w długim terminie. Obudowy z tworzywa sztucznego klasy IK07 przyjmują udary energii 2 J bez deformacji, co w garażu czy piwnicy, gdzie zdarzają się kolizje z narzędziami czy pojazdami, ma znaczenie dosłownie: deformacja obudowy może zaklinować drzwiczki i uniemożliwić interwencję podczas awarii. Szyny zbiorcze z miedzi elektrolitycznej o czystości 99,9% zapewniają zestyk o oporności poniżej 50 µΩ, podczas gdy tańsze stopy aluminiowe podlegają utlenianiu i ich oporność zestykowa rośnie z każdym rokiem eksploatacji.

Wyłączniki nadprądowe - tzw. „bezpieczniki automatyczne" - to element, przy którym kompromis na jakości może skutkować dramatycznie. Wyłącznik klasy B o prądzie znamionowym 16 A zadziała przy prądzie 5-krotnym po maksymalnie 0,1 sekundy; wyłącznik klasy C 16 A uruchomi mechanizm zwarciowy przy prądzie 10-krotnym. Dobór nieprawidłowej charakterystyki - zbyt wolnej dla obwodów z odbiornikami o dużym rozruchu - oznacza, że wyłącznik nie zadziała dostatecznie szybko przy rzeczywistym zwarciu, a temperatura przewodów zdąży wzrosnąć do wartości inicjujących tląący się pożar w strefie ukrytej za zabudową meblową.

Sprawdź: Demontaż instalacji LPG koszt

Instalacje energetyczne w nowoczesnym budownictwie coraz częściej integrują moduły inteligentne - sterowniki KNX, systemy pomiaru energii z protokołem Modbus RTU czy przekaźniki bistabilne zarządzane przez aplikacje mobilne. Wybór komponentów systemu automatyki musi uwzględniać ich zgodność elektromagnetyczną z resztą instalacji, bo zakłócenia wysokiej częstotliwości generowane przez falowniki czy ładowarki samochodów elektrycznych potrafią uszkodzić pamięć nieulotną sterownika KNX - i cały program sterowania budynku przepada bezpowrotnie, jeśli nie wykonano kopii zapasowej. Dlatego między obwodami automatyki a obwodami siłowymi montuje się filtry EMC o tłumieniu minimum 40 dB w zakresie 150 kHz-30 MHz.

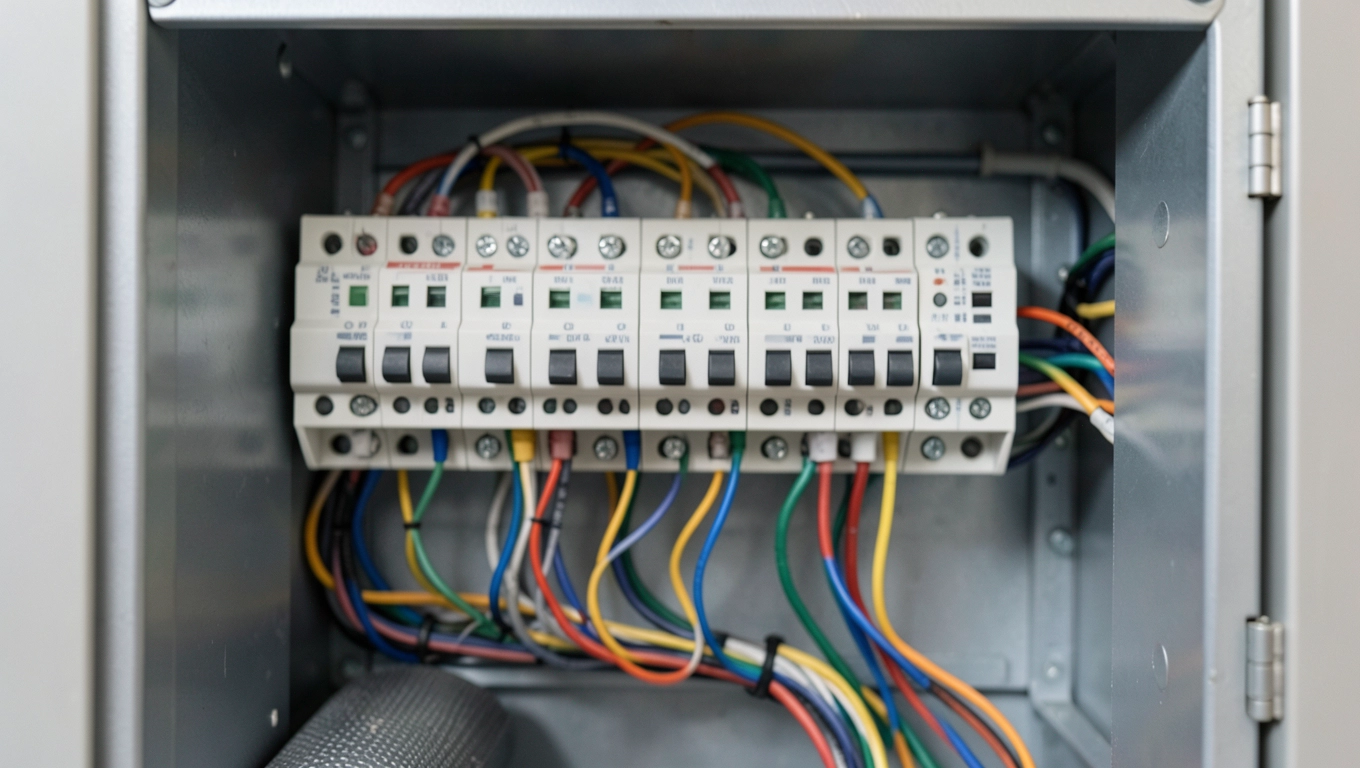

Montaż rozdzielnic i okablowania

Precyzja montażu instalacji elektrycznej zaczyna się na etapie, który większość inwestorów w ogóle nie widzi - od sprawdzenia, czy trasy kablowe przebiegają zgodnie z projektem, czy nie krzyżują się z rurami wodnymi i gazowymi i czy zachowują wymagane odległości od powierzchni grzewczych. Norma PN-HD 60364-5-52 definiuje minimalne odległości między kablami a rurami ciepłej wody na poziomie 50 mm bez ekranowania termicznego albo 10 mm z ekranem odblaskowym - to nie jest kwestia estetyki, lecz fizyki cieplnej: kabel ułożony bezpośrednio przy rurze c.o. pracuje w temperaturze otoczenia 50-60°C zamiast zakładanych 30°C, co redukuje jego zdolność prądową o około 20%.

Polecamy: Montaż instalacji CO cennik

Układanie przewodów w rurach instalacyjnych - karbowanych lub gładkościennych - ma jeden podstawowy cel poza mechaniczną ochroną: możliwość wymiany okablowania bez wykuwania tynków. Rura o średnicy 20 mm pomieści zazwyczaj trzy lub cztery przewody YDYżo 3×1,5 mm², ale przy zapychaniu rury powyżej 40% jej przekroju przepisowego narasta temperatura kabla podczas obciążenia - bo kable wzajemnie izolują się cieplnie i nie mogą oddawać ciepła do otoczenia. Monterzy elektryczni znają ten efekt dobrze: rura gęsto upchana kablami może mieć wewnątrz temperaturę o 15-20°C wyższą niż na zewnątrz, co realnie skraca czas bezawaryjnej pracy izolacji o połowę.

Montaż rozdzielnic wymaga rygorystycznej kontroli momentów dokręcania zacisków. Zacisk śrubowy przewodu 16 mm² powinien być dokręcony momentem 2,8-3,2 Nm - zbyt słabe dokręcenie powoduje przegrzewanie złącza wskutek oporności stykowej, zbyt mocne mechanicznie uszkadza żyłę miedzianą, tworząc mikrokarby, w których koncentrują się naprężenia zmęczeniowe. Zjawisko to jest szczególnie groźne przy kablach wielodrutowych, gdzie uszkodzenie kilku drutów redukuje efektywny przekrój i dramatycznie przyspiesza miejscowe nagrzewanie. Profesjonalny montaż rozdzielnicy obejmuje też kontrolę za pomocą klucza dynamometrycznego po 48 godzinach pracy pod obciążeniem - miedź jest plastyczna i zacisk po wstępnym osiadaniu wymaga dociśnięcia.

Połączenia kablowe w systemach trójfazowych wymagają zachowania kolejności faz - błąd kolejności L1, L2, L3 spowoduje, że silniki trójfazowe będą obracać się w kierunku odwrotnym od zamierzonego. Na budowach w Sosnowcu, gdzie równolegle pracują ekipy różnych branż i dochodzi do tymczasowych przełączeń zasilania, kolejność faz należy sprawdzić wskaźnikiem kolejności faz (tzw. fazomierzem) przy każdym ponownym uruchomieniu instalacji po przerwie technicznej. To 5-minutowa czynność, która może uchronić przed spaleniem silnika wentylatora wentylacji mechanicznej wartego kilkanaście tysięcy złotych.

Zobacz także: Demontaż instalacji gazowej przepisy

Uziemienie i wyrównanie potencjałów to element instalacji elektrycznej, którego wartości nie widać, ale który ratuje życie. Główna szyna wyrównania potencjałów (MSEP) łączy wszystkie przewodzące elementy budynku - konstrukcję metalową, rury instalacji sanitarnych, skrzynię windy, zbrojenie fundamentów - z uziomem o rezystancji nieprzekraczającej 10 Ω dla budynków mieszkalnych i 4 Ω dla obiektów specjalnych. Pomiar rezystancji uziemienia metodą techniczną z wbiciem sond pomocniczych to czynność, której nie można pominąć przy odbiorze - rezystancja uziemienia powyżej normy oznacza, że w przypadku zwarcia napięcie na metalowych obudowach urządzeń może przekroczyć bezpieczne 50 V AC, co stanowi bezpośrednie zagrożenie dla zdrowia.

Wykonanie puszek rozgałęźnych i połączeń w instalacji elektrycznej to etap, gdzie rzemiosło odróżnia się od chałtury. Połączenie za pomocą złączek listwowych Wago 221 pozwala na wielokrotne otwarcie i zmianę konfiguracji bez uszkodzenia żył - skręcanie i owijanie taśmą izolacyjną, stosowane przez nierzetelnych wykonawców, jest formalnie zakazane przez normy i prowadzi do korozji kontaktowej, która po kilku latach objawia się miejscowym nagrzewaniem i iskrzeniem w ukrytej puszce podtynkowej.

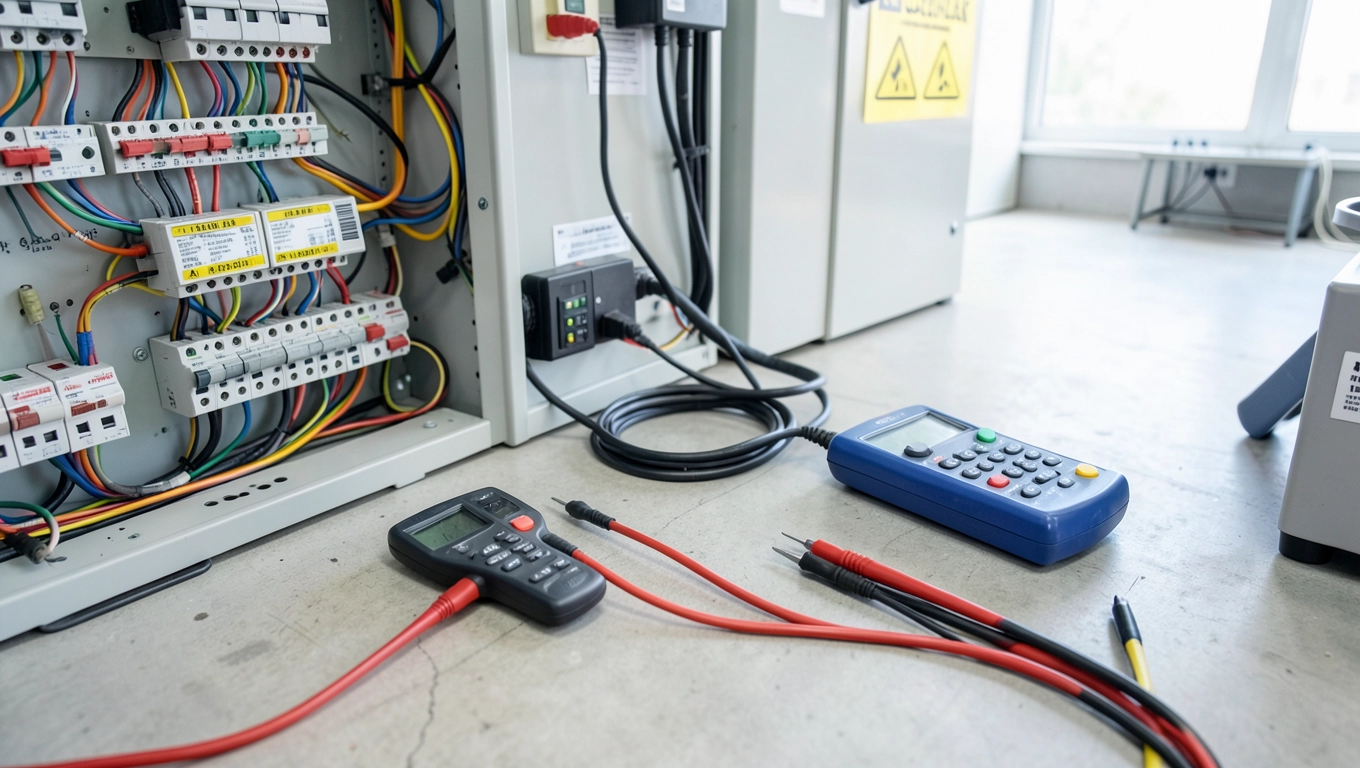

Testowanie i odbiór instalacji

Żadna instalacja elektryczna - bez względu na jakość projektu i staranność montażu - nie powinna być uruchomiona bez kompletu pomiarów odbiorczych. To nie biurokratyczna formalność, lecz jedyna obiektywna metoda weryfikacji, czy przewody są poprawnie podłączone, izolacja nie jest uszkodzona i ochrona przeciwporażeniowa zadziała w wymaganym czasie. Protokół z pomiarów odbiorczych to też jedyny dokument chroniący zleceniodawcę w przypadku pożaru lub wypadku - udowadnia, że instalacja była sprawna w dniu odbioru, a ewentualne późniejsze problemy wynikają z eksploatacji lub ingerencji.

Pomiar rezystancji izolacji przeprowadza się napięciem próbnym 500 V DC dla instalacji 230/400 V, a minimalna akceptowalna rezystancja wynosi 1 MΩ między każdą żyłą a ziemią oraz między żyłami różnych faz. Niższa wartość wskazuje na uszkodzoną izolację - mechanicznie przebity przewód, źle zaciśniętą blaszkę, wilgoć w puszce lub przeciąg kabla przez ostry krawędź przepustu. Pomiar wykonuje się przy odłączonych od obwodów urządzeniach elektronicznych, bo kondensatory wejściowe zasilaczy impulsowych fałszują wynik i mogą zostać trwale uszkodzone przez napięcie testowe.

Sprawdzenie ciągłości obwodów ochronnych to kolejny etap, którego nie można pominąć. Miernik ustawiony na pomiar rezystancji DC powinien wykazać wartość poniżej 1 Ω dla każdego obwodu PE między główną szyną MSEP a gniazdem zasilającym - wyższa wartość sugeruje luźny zacisk gdzieś po drodze lub przerwę w żyle ochronnej. Przerwanie żyły PE pozostaje niezauważone podczas normalnej pracy instalacji elektrycznej, bo sprzęt działa normalnie - tragedią kończy się dopiero przy pierwszym zwarciu z obudową urządzenia, gdy prąd rażenia przepływa przez człowieka zamiast przez żyłę ochronną do ziemi.

Pomiar impedancji pętli zwarciowej pozwala obliczyć, czy prąd zwarciowy w przypadku uszkodzenia izolacji będzie wystarczająco wysoki, żeby wyłącznik zadziałał w czasie krótszym niż 0,4 sekundy (dla obwodów gniazd w instalacjach TN-S). Zbyt wysoka impedancja pętli - spowodowana przez długie i cienkie przewody, złe połączenia lub nieodpowiedni przekrój PE - oznacza, że prąd zwarciowy nie przekroczy progu zadziałania momentowego wyłącznika. Konsekwencja jest poważna: wyłącznik zadziała dopiero po kilku sekundach lub minutach, a temperatura w miejscu zwarcia zdąży wzniecić pożar. Dlatego każdy obwód wymaga osobnego protokołu pomiaru impedancji pętli, nie tylko obwody uznane za „ważne".

Sprawdzenie działania wyłączników różnicowoprądowych metodą przyciskiem „TEST" to czynność, którą każdy użytkownik może wykonać samodzielnie raz w miesiącu. Jednak odbiorcze sprawdzenie czasu zadziałania RCD wymaga specjalistycznego miernika, który symuluje upływ prądu do ziemi o wartości znamionowej (np. 30 mA) i mierzy czas zadziałania - norma wymaga, by wyłącznik RCD 30 mA zadziałał w czasie poniżej 300 ms. Wyłączniki superszybkie (typ S lub G) mają czas zadziałania poniżej 40 ms i stosuje się je w instalacjach, gdzie błyskawiczne wyłączenie jest kwestią życia, np. w pomieszczeniach mokrych obiektów sportowych czy basenów.

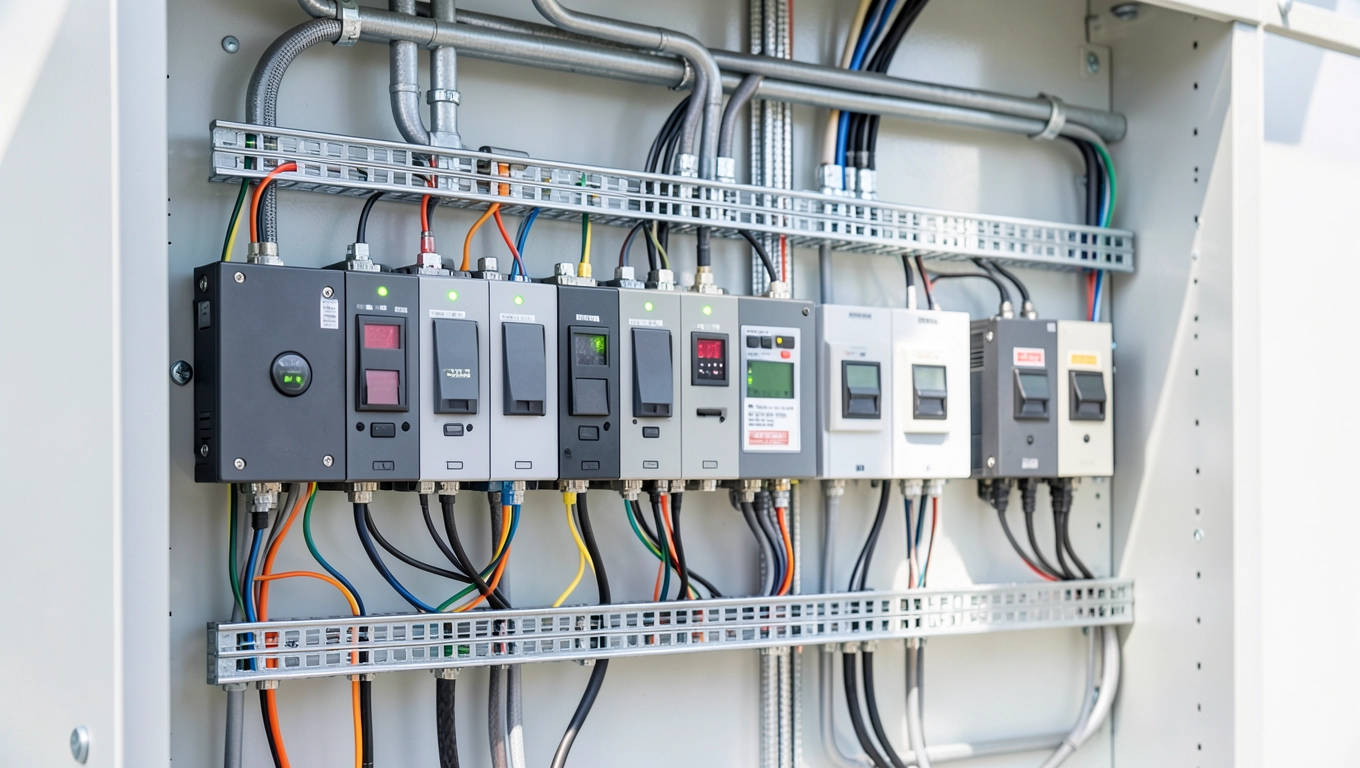

Utrzymanie i modernizacja instalacji

Instalacja elektryczna, która działa bez zarzutu od dwudziestu lat, nie jest dowodem na to, że nie wymaga uwagi - to raczej sygnał, że zbliża się moment, gdy ukryte procesy starzenia zamanifestują się w sposób nieoczekiwany i potencjalnie niebezpieczny. Polietylen i PVC izolacji przewodów traci plastyfikatory w tempie zależnym od temperatury pracy: przy 70°C połowa plastyfikatora ulatnia się przez 20-25 lat, przy 90°C ten czas skraca się do 10-12 lat. Stara izolacja staje się krucha, pęka przy minimalnym naprężeniu mechanicznym i traci właściwości dielektryczne - szczególnie groźne jest to w puszkach, gdzie przewody są lekko naprężone przy każdym demontażu osprzętu.

Regularne przeglądy instalacji elektrycznej - w budynkach mieszkalnych co 5 lat, w obiektach przemysłowych co rok - to obowiązek wynikający z Prawa budowlanego, ale też zwykła ekonomia. Termowizja rozdzielnicy elektrycznej pozwala wykryć zacisk o podwyższonej temperaturze zanim spowoduje on pożar: kamera termowizyjna o rozdzielczości 160×120 pikseli i czułości 0,05°C pokaże zacisk nagrzany do 80°C podczas gdy pozostałe mają 35°C - różnica 45 stopni przy prądzie 20 A wskazuje na rezystancję stykową 100 razy wyższą niż normatywna. Koszt przeglądu termowizyjnego to ułamek straty, jaką generuje pożar szafy sterowniczej.

Modernizacja instalacji w budynkach przedwojennych i z okresu PRL to zadanie wymagające szczególnej ostrożności - za ścianami mogą kryć się przewody aluminiowe z papierową izolacją nasycaną olejem, których nie wolno łączyć ze współczesnymi przewodami miedzianymi bez specjalnych złączek bimetalowych. Bezpośredni kontakt aluminium z miedzią tworzy ogniwo galwaniczne, które w obecności wilgoci koroduje ze znaczną szybkością i dramatycznie zwiększa rezystancję złącza.

Modernizacja instalacji elektrycznej na terenie Sosnowca często wiąże się z wymianą układu sieci z TN-C na TN-S lub TN-C-S, co w praktyce oznacza rozdzielenie neutralnego przewodu N od ochronnego PE dopiero w głównej tablicy budynku. Układ TN-C, powszechny w budownictwie z lat 60.-80., jest dopuszczony normami dla obwodów o przekroju powyżej 10 mm² miedzi lub 16 mm² aluminium - ale kategorycznie zabroniony w łazienkach, kuchniach i w instalacjach z RCD. Bez modernizacji układu sieci nie można legalnie i bezpiecznie zainstalować wyłączników różnicowoprądowych, bo wspólna żyła PEN po przerwaniu grozi pojawieniem się niebezpiecznego napięcia na metalowych obudowach urządzeń.

Rozbudowa instalacji energetycznej o obwody do ładowania pojazdów elektrycznych to coraz częstszy projekt w Sosnowcu, gdzie kolejne osiedla i firmy instalują stacje ładowania typu Wallbox. Ładowarka o mocy 11 kW (faza trójfazowa, prąd 16 A/fazę) wymaga dedykowanego obwodu z przewodem 5×2,5 mm² i wyłącznikiem różnicowoprądowym typu A lub F - bo prąd ładowania pojazdu elektrycznego zawiera składową stałą, która blokuje zadziałanie standardowego RCD typu AC. Pominięcie tej zależności to błąd, który kosztuje ponowny montaż i wymianę komponentów przy pierwszej kontroli instalacji.

Dokumentacja powykonawcza instalacji elektrycznej - schematy jednokreskowe, protokoły pomiarów, karty katalogowe zamontowanych urządzeń - ma wartość nieruchomości długo po zakończeniu prac. Przy sprzedaży mieszkania lub hali, przy ubieganiu się o kredyt inwestycyjny, przy rozstrzyganiu sporów ubezpieczeniowych po szkodzie pożarowej: każdy z tych momentów pokazuje, że teczka z dokumentami to nie biurokratyczna nadgorliwość, lecz rzeczywiste zabezpieczenie finansowe inwestycji. Profesjonalne wykonanie montażu instalacji energetycznej kończy się przekazaniem kompletnego operatu powykonawczego - i właśnie po tym można odróżnić poważne wykonawstwo od doraźnej roboty.
