Kto choć raz stał z ciągnikiem na środku pola, kręcąc kluczykiem w stacyjce i słysząc jedynie bezsilne klikanie rozrusznika, ten wie, że awaria instalacji elektrycznej to nie abstrakcja — to realna strata czasu, pieniędzy i nerwów w najgorszym możliwym momencie. Instalacja elektryczna C 360 wzmocniona to odpowiedź na konkretny problem, który dotyka właścicieli tej maszyny od dekad: fabryczne przekroje przewodów, projektowane z myślą o minimalnych wymaganiach homologacyjnych lat siedemdziesiątych, po prostu nie nadążają za realiami intensywnej eksploatacji. Rzecz jednak nie sprowadza się wyłącznie do grubszego kabla — za tym rozwiązaniem stoi precyzyjna inżynieria doboru przekrojów, materiałów izolacyjnych i topologii całego obwodu, która zmienia sposób, w jaki ten ciągnik zachowuje się zimą, latem i w każdym trudnym terenie pośrodku.

instalacja elektryczna c 360 wzmocniona

Montaż wzmocnionej instalacji C-360

Pierwszą rzeczą, którą zauważasz, gdy rozpakowujesz kompletny zestaw wzmocnionej instalacji elektrycznej do C-360, jest porządek — każdy przewód jest opisany, każde złącze dopasowane tak, żeby pytanie „gdzie to podłączyć?" w ogóle nie padło. Montaż przebiega według zasady plug & play, co w kontekście maszyny rolniczej brzmi jak slogan, ale tutaj ma realne uzasadnienie: wszystkie końcówki są zaciskane fabrycznie na zimno, bez lutowania, co eliminuje punkt podwyższonej rezystancji, który często pojawia się przy domowym „majsterkowaniu" z cyną. Ciągnik C-360 był produkowany przez wiele lat bez istotnych zmian w układzie elektrycznym, co oznacza, że geometria wiązki i rozmieszczenie punktów podłączenia są znane co do milimetra — ktokolwiek projektował ten zestaw, korzystał z dokumentacji technicznej, a nie z domysłów.

Przed przystąpieniem do wymiany instalacji warto odłączyć ujemny biegun akumulatora — brzmi to jak oczywistość, ale w przypadku starszych ciągników z wyeksploatowanymi bezpiecznikami ten krok nabiera szczególnego znaczenia. Stary układ elektryczny C-360 ma tendencję do przechowywania napięcia resztkowego w obwodzie prądnicy nawet po odłączeniu kluczyka, bo regulator napięcia nie posiada aktywnego wyłącznika po stronie wzbudzenia. Praca na „żywym" obwodzie grozi nie tylko zwarciami, lecz dosłownie może przepalić uzwojenie wzbudzenia prądnicy — element, który z zewnątrz wygląda sprawnie, a wewnętrznie jest już na granicy wytrzymałości termicznej.

Demontaż starej wiązki przebiega sekwencyjnie: najpierw odłącza się przewody od prądnicy i regulatora, potem obwód rozrusznika, a na końcu wszystkie odbiorniki pomocnicze jak oświetlenie i wskaźniki. Kolejność ma znaczenie, bo prądnica w układzie z regulatorem zewnętrznym jest elementem, który przy nieodpowiedniej kolejności odłączania może chwilowo „wypuścić" napięcie bez żadnego ograniczenia — zjawisko to prowadzi do przepięcia zdolnego zniszczyć żarówki czy cewkę zapłonową. Nowa instalacja elektryczna C-360 wzmocniona zakłada się w odwrotnej kolejności: zacznij od obwodu wzbudzenia prądnicy, zasil regulator, a dopiero na końcu podłącz odbiorniki — logika jest tu taka sama jak przy uruchamianiu każdego układu z regulacją napięcia.

Zobacz także: Wzór protokołu 5-letniego przeglądu instalacji elektrycznej

Złącza w zestawie wzmocnionym są wykonane z miedzi elektrolitycznej i zabezpieczone przed utlenianiem powłoką cynową lub srebrną, w zależności od punktu w obwodzie. To nie jest estetyczny detal — czyste złącze o przekroju styku powyżej 3 mm² zachowuje rezystancję na poziomie poniżej 0,5 mΩ, podczas gdy utleniony zacisk z lat dziewięćdziesiątych potrafi generować spadek napięcia rzędu 0,3-0,5 V tylko na samym połączeniu. Przy napięciu nominalnym 12 V każde 0,1 V straty to wymierna różnica w momencie obrotowym rozrusznika — szczególnie gdy temperatura sięga minus kilkunastu stopni, a olej silnikowy ma lepkość zbliżoną do miodu.

Czas montażu dla osoby, która choć raz rozłożyła instalację w pojeździe, zamyka się zazwyczaj w dwóch godzinach. To istotna informacja z perspektywy planowania pracy — zestaw można zamontować wieczorem i rano wyjść na pole z ciągnikiem w pełni sprawnym, bez wizyty w warsztacie i bez czekania na termin. Jedynym narzędziem, które faktycznie przydaje się ponad standardowy zestaw, jest multimetr cyfrowy do weryfikacji ciągłości obwodów po montażu — sprawdzenie każdego przewodu przed pierwszym uruchomieniem zajmuje piętnaście minut i eliminuje ryzyko, że przez pominięty zacisk znów stoisz z bezsilnym rozrusznikiem.

Komponenty instalacji elektrycznej C-360 wzmocnionej

Komponenty instalacji elektrycznej C-360 wzmocnionej

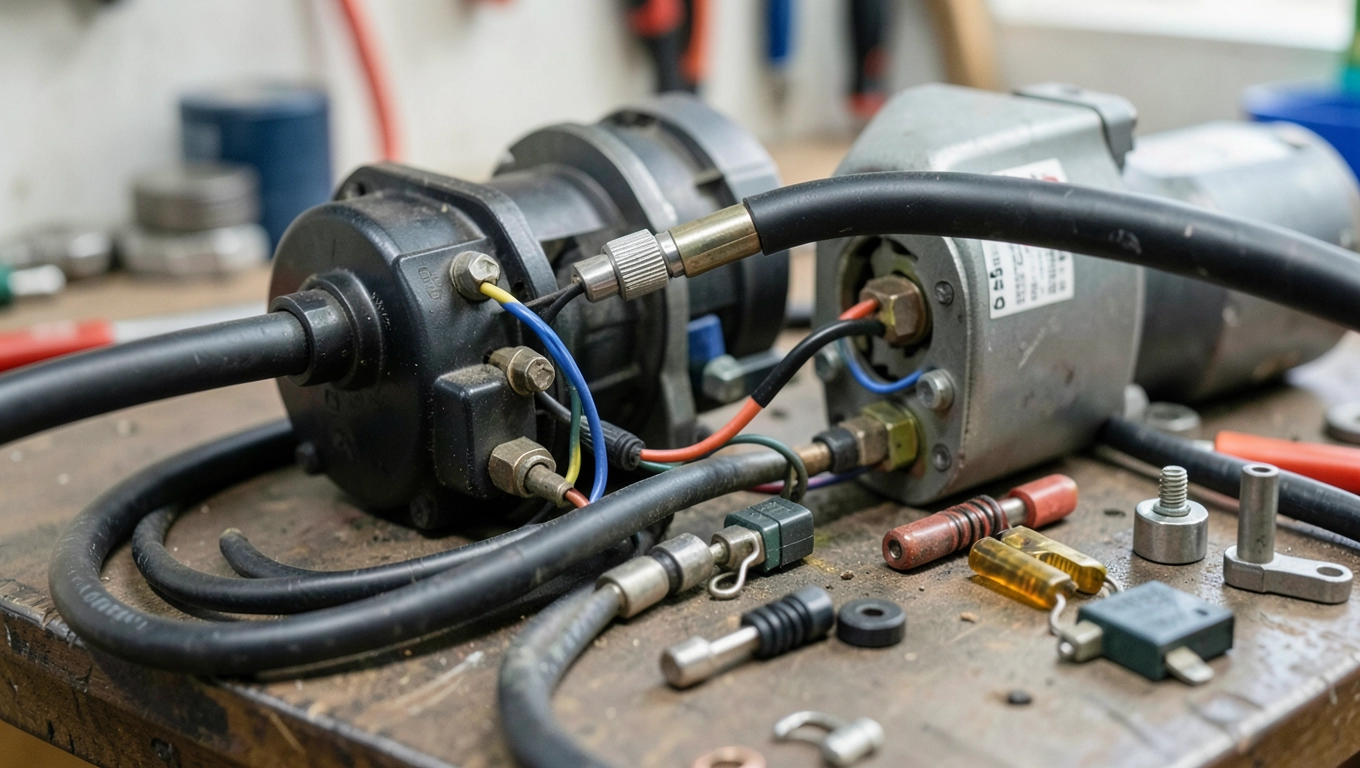

Serce całego zestawu to przewód łączący rozrusznik ze stacyjką, wykonany w przekroju 4 mm² zamiast standardowych 2,5 mm². Różnica wydaje się niewielka, ale fizyka jest nieubłagana: rezystancja przewodu miedzianego maleje proporcjonalnie do wzrostu jego przekroju, a przy prądzie rozruchu sięgającym 80-120 A w typowym silniku C-360 każda różnica w oporności kabla bezpośrednio przekłada się na napięcie dostępne na zaciskach rozrusznika. Przy starym przewodzie 2,5 mm² i prądzie 100 A straty napięcia na odcinku metrowej długości wynoszą około 0,7 V — grubszy kabel redukuje tę wartość do mniej niż 0,45 V, co przy zimnym silniku i słabszym akumulatorze bywa różnicą między uruchomieniem a frustracją.

Zobacz także: Protokół przeglądu instalacji elektrycznej w mieszkaniu – wzór

Przewody łączące rozrusznik z regulatorem napięcia oraz prądnicę z regulatorem zostały zwiększone z fabrycznych 0,75 mm² do 1,5 mm². Obwód wzbudzenia prądnicy, choć przenosi relatywnie niskie prądy rzędu 2-4 A, jest szczególnie wrażliwy na jakość połączeń, bo regulator napięcia ocenia stan ładowania właśnie na podstawie sygnału z tego obwodu — każde dodatkowe 0,05 Ω rezystancji pasożytniczej zaburza tę informację i powoduje, że regulator błędnie interpretuje napięcie akumulatora jako wyższe niż faktyczne, redukując prąd wzbudzenia i przez to obniżając napięcie wyjściowe prądnicy. Efektem jest niedoładowany akumulator, który po kilku dniach pracy zaczyna odmawiać pewnego rozruchu.

Wszystkie pozostałe przewody w zestawie mają przekrój 1 mm² zamiast 0,75 mm², co z pozoru wygląda jak marginalny upgrade, a w rzeczywistości zmienia odporność całej instalacji na przeciążenia krótkotrwałe. Cienki przewód 0,75 mm² przy chwilowym skoku prądu — na przykład podczas włączenia wszystkich odbiorników jednocześnie — może lokalnie przegrzać się do temperatury powyżej 70°C, co przyspiesza degradację izolacji i stopniowo zwiększa rezystancję kabla. Grubszy przewód absorbuje ten sam impuls cieplny bez przekroczenia bezpiecznego zakresu temperatur, zachowując swoje właściwości przez lata, nie przez sezony.

Izolacja przewodów w zestawie wzmocnionym to materiał oznaczany jako FLY — skrót odnosi się do standardu stosowanego w motoryzacji, definiującego zakres pracy od -40°C do +125°C. Dolna granica jest istotna dla ciągników garażowanych w nieogrzewanych budynkach, gdzie styczeń potrafi przynieść -25°C z łatwością. Przy takich temperaturach tania izolacja PVC krzepnie i pęka przy zginaniu — a instalacja w ciągniku jest zginana i prostowana przy każdym uruchomieniu silnika wskutek drgań na uchwytach. Górna granica 125°C oznacza, że przewody poprowadzone w pobliżu kolektora wydechowego czy obudowy prądnicy nie będą cichcem roztapiać izolacji przez lata eksploatacji.

Zobacz także: Projekt instalacji elektrycznej – cena i cennik 2026

Złącza i końcówki są wykonane z miedzi elektrolitycznej o czystości minimum 99,9%, co nie jest standardem w tańszych zestawach regeneracyjnych korzystających nierzadko z mosiądzu lub stopów aluminium. Mosiądz ma rezystywność około dwukrotnie wyższą niż czysta miedź, a aluminium — choć lekkie — tworzy na powierzchni warstwę tlenku o właściwościach niemal izolatora, stopniowo zwiększając oporność złącza w kolejnych sezonach. Miedziane złącze przy prawidłowym zaciśnięciu (moment od 2 do 4 Nm w zależności od rozmiaru) zachowuje swoje właściwości elektryczne przez cały cykl życia instalacji bez konieczności czyszczenia ani dokręcania.

Instalacja fabryczna C-360

Przewód rozrusznik-stacyjka: 2,5 mm². Obwód prądnicy: 0,75 mm². Pozostałe przewody: 0,75 mm². Izolacja PVC (zakres do ok. +80°C). Końcówki z mosiądzu lub stali ocynkowanej. Podatna na pęknięcia izolacji przy mrozach poniżej -15°C. Rezystancja pasożytnicza rośnie po każdym sezonie użytkowania.

Zobacz także: Kto odpowiada za stan instalacji elektrycznej w mieszkaniu?

Instalacja wzmocniona C-360

Przewód rozrusznik-stacyjka: 4 mm². Obwód prądnicy: 1,5 mm². Pozostałe przewody: 1 mm². Izolacja FLY (od -40°C do +125°C). Końcówki z miedzi elektrolitycznej 99,9%. Odporna na kruche pęknięcia przy ekstremalnych mrozach. Rezystancja pasożytnicza stabilna przez cały okres eksploatacji.

Zalety wzmocnionej instalacji C-360

Zalety wzmocnionej instalacji C-360

Najbardziej namacalna zmiana po wymianie instalacji elektrycznej na wzmocnioną to zachowanie ciągnika przy rozruchu w temperaturach poniżej zera. Fizyka zimnego rozruchu jest bezlitosna: lepkość oleju silnikowego wzrasta wykładniczo przy spadku temperatury — SAE 30 używane w starszych ciągnikach ma w -10°C lepkość około pięciokrotnie wyższą niż w +20°C, co oznacza, że rozrusznik musi pokonać dramatycznie większe opory mechaniczne. Do tego dochodzi spadek pojemności akumulatora kwasowo-ołowiowego, który w -15°C traci nawet 40% nominalnej pojemności. W takich warunkach każdy miliom straty napięcia na instalacji liczy się podwójnie — grubsze przewody odzyskują dla rozrusznika dokładnie ten margines, który decyduje o pewnym uruchomieniu silnika.

Stabilność napięcia ładowania to druga, mniej oczywista korzyść, której nie widać gołym okiem, ale którą czuć po kilku tygodniach pracy. Prądnica w C-360 — alternator lub prądnica prądu stałego, w zależności od rocznika — wytwarza napięcie, które regulator utrzymuje w przedziale 13,8-14,4 V. Gdy przewody obwodu wzbudzenia mają zbyt wysoką rezystancję pasożytniczą, regulator „widzi" napięcie zawyżone o kilka dziesiątych wolta, co powoduje przedwczesne odcięcie wzbudzenia i realne napięcie na akumulatorze spada do 13,2-13,4 V. Taki akumulator jest permanentnie niedoładowany, siarczanuje się szybciej i po dwóch sezonach zamiast pewnego rozruchu dostarcza jedynie klikanie przekaźnika.

Zobacz także: Jak wykonać uziemienie instalacji elektrycznej

Odporność instalacji na przeciążenia chwilowe przekłada się na długowieczność całego układu elektrycznego, a nie tylko samych przewodów. Cewka zapłonowa, wskaźniki i elektronika pomocnicza pracują w środowisku o stabilnym napięciu zasilania, co dla elementów zbudowanych w latach 70. i 80. — często dostępnych wyłącznie jako trudno osiągalne części zamienne — oznacza realne wydłużenie żywotności. Stare cewki zapłonowe są szczególnie wrażliwe na napięcie powyżej 15 V, które potrafi pojawić się chwilowo przy uszkodzonej instalacji z wysoką rezystancją w obwodzie regulatora.

Komfort eksploatacji w ciągu roku to aspekt, który docenia się dopiero po pierwszym sezonie z nową instalacją. Migające światła przy włączeniu wielu odbiorników jednocześnie — charakterystyczny objaw starej, zmęczonej instalacji — całkowicie znikają, bo grubsze przewody zapewniają wystarczającą rezerwę przekrojową dla sumarycznego prądu wszystkich odbiorników. Oświetlenie robocze świeci pełnym blaskiem niezależnie od obrotów silnika, co przy pracy po zmroku ma bezpośrednie przełożenie na bezpieczeństwo operatora i jakość pracy na polu.

Zmniejszone straty ciepła w instalacji to korzyść, o której rzadko się mówi, a która ma realny wymiar ekonomiczny. Moc tracona w przewodzie elektrycznym wyraża się wzorem P = I²R — przy prądzie rozruchu 100 A i starej instalacji o rezystancji 0,007 Ω straty sięgają 70 W, które zamieniają się w ciepło grzejące kabel i złącza. Nowa instalacja o rezystancji 0,004 Ω redukuje te straty do 40 W — różnica 30 W przy każdym rozruchu to detal, ale w skali sezonu z setkami uruchomień i złączami, które zamiast się nagrzewać, zachowują niską temperaturę, przekłada się na znacząco wolniejszą degradację całego układu.

Specyfikacja techniczna C-360 wzmocnionej

Specyfikacja techniczna C-360 wzmocnionej

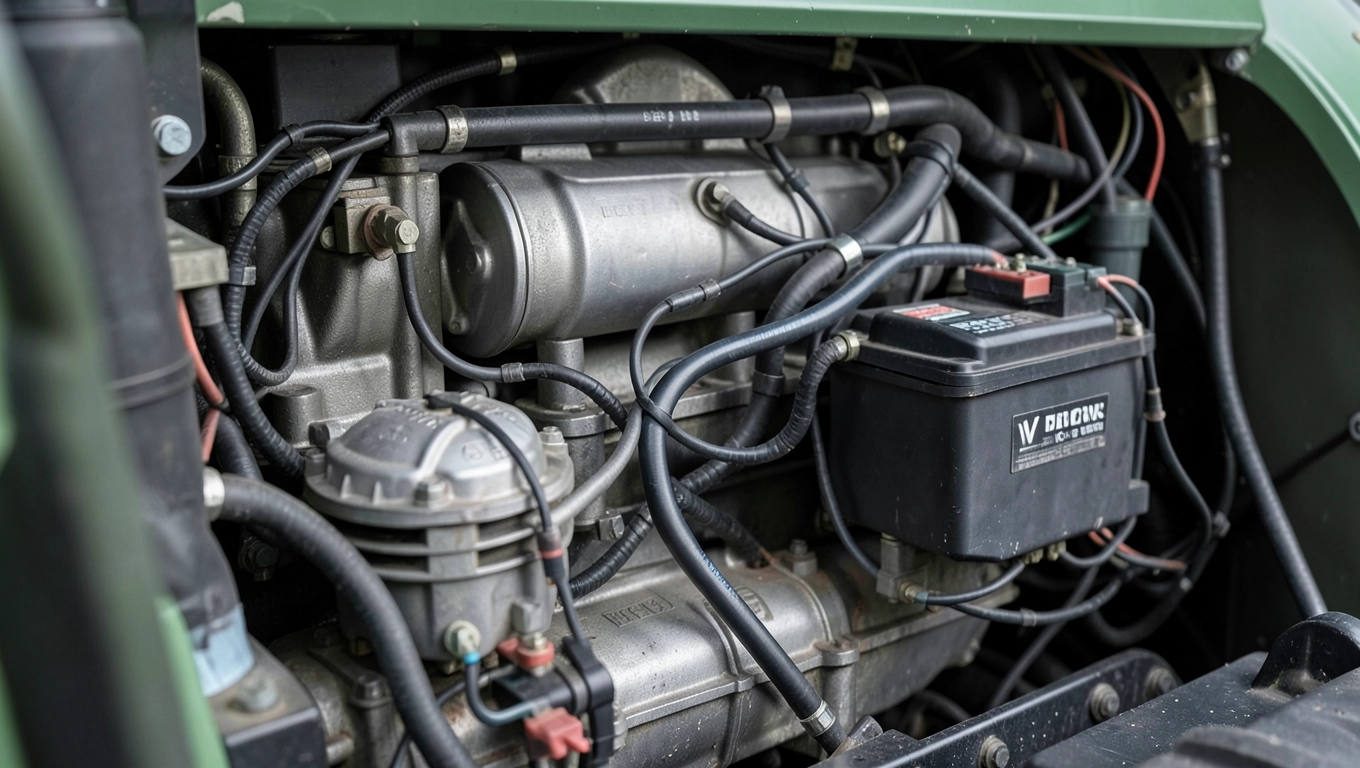

Ciągnik C-360 w kolejnych wersjach rocznikowych wyposażany był w instalację elektryczną 12 V z prądnicą prądu stałego lub alternatorem, w zależności od roku produkcji i wersji rynkowej. Modele wcześniejsze, z dynamo i regulatorem trójpozycyjnym, wymagają instalacji z inną topologią połączeń obwodu wzbudzenia niż wersje z alternatorem — kompletny zestaw wzmocniony musi być dobrany pod konkretny typ prądnicy, bo zamiana przewodów bez uwzględnienia kierunkowości obwodu wzbudzenia grozi uszkodzeniem regulatora już przy pierwszym uruchomieniu.

Przekroje przewodów w zestawie wzmocnionym są zdefiniowane według normy ISO 6722 dla przewodów samochodowych klasy B (ciągłe napięcie robocze do 60 V DC). Standard ten określa nie tylko nominalny przekrój żyły, ale też minimalną grubość izolacji, odporność na ścieranie i obciążalność prądową w funkcji temperatury otoczenia. Dla przekroju 4 mm² norma dopuszcza prąd ciągły do 42 A przy +20°C i do 30 A przy +85°C — rozruch trwający 2-3 sekundy z prądem 100 A mieści się w zakresie dopuszczalnego przeciążenia krótkotrwałego, które norma definiuje jako dziesięciokrotność prądu nominalnego przez maksymalnie 5 sekund.

Masa całego zestawu wzmocnionej instalacji wynosi około 650-800 gramów, co w porównaniu z fabryczną wiązką ważącą 400-500 gramów oznacza wzrost o ponad 30%. Ta różnica wynika wprost z większej masy miedzi w grubszych przewodach — miedź ma gęstość 8 960 kg/m³, więc każdy metr przewodu 4 mm² waży prawie dwa razy tyle co metr przewodu 2,5 mm². Dla ciągnika to żadne obciążenie, ale ta różnica wagowa jest dobrym wskaźnikiem jakości zestawu — lżejszy zestaw z niższą masą miedzi to niemal pewny sygnał, że producent nie dochował nominalnych przekrojów.

Długości przewodów w zestawie są precyzyjnie dobrane do geometrii C-360 bez naddatku, który skutkowałby chaotycznym zapętleniem wiązki pod maską. Zbyt długie przewody prowadzone w pętlach tworzą cewki indukcyjne — przy prądach rozruchu sięgających setki amperów, a takim prądom towarzyszą szybkie zmiany natężenia przy starcie, te pętle generują impulsy napięciowe mogące osiągnąć kilka woltów. W układach z elektronicznym regulatorem napięcia to ryzyko uszkodzenia elementów sterujących, które w klasycznym układzie analogowym jest mniej krytyczne, ale w nowocześniejszych wersjach regulatorów montowanych jako zamiennik może mieć realne konsekwencje.

Każdy kompletny zestaw wzmocnionej instalacji elektrycznej do C-360 powinien zawierać wiązkę główną, oddzielny przewód masy łączący blok silnika z ramą ciągnika o przekroju minimum 16 mm² oraz komplet końcówek zapasowych. Przewód masy jest elementem, który najczęściej bywa pomijany w najtańszych zestawach regeneracyjnych, a odpowiada za powrót całego prądu z każdego odbiornika — jego rezystancja wchodzi bezpośrednio do bilansu napięciowego obwodu rozrusznika tak samo jak rezystancja przewodu fazowego.

Typowe awarie i naprawa C-360 wzmocnionej

Typowe awarie i naprawa C-360 wzmocnionej

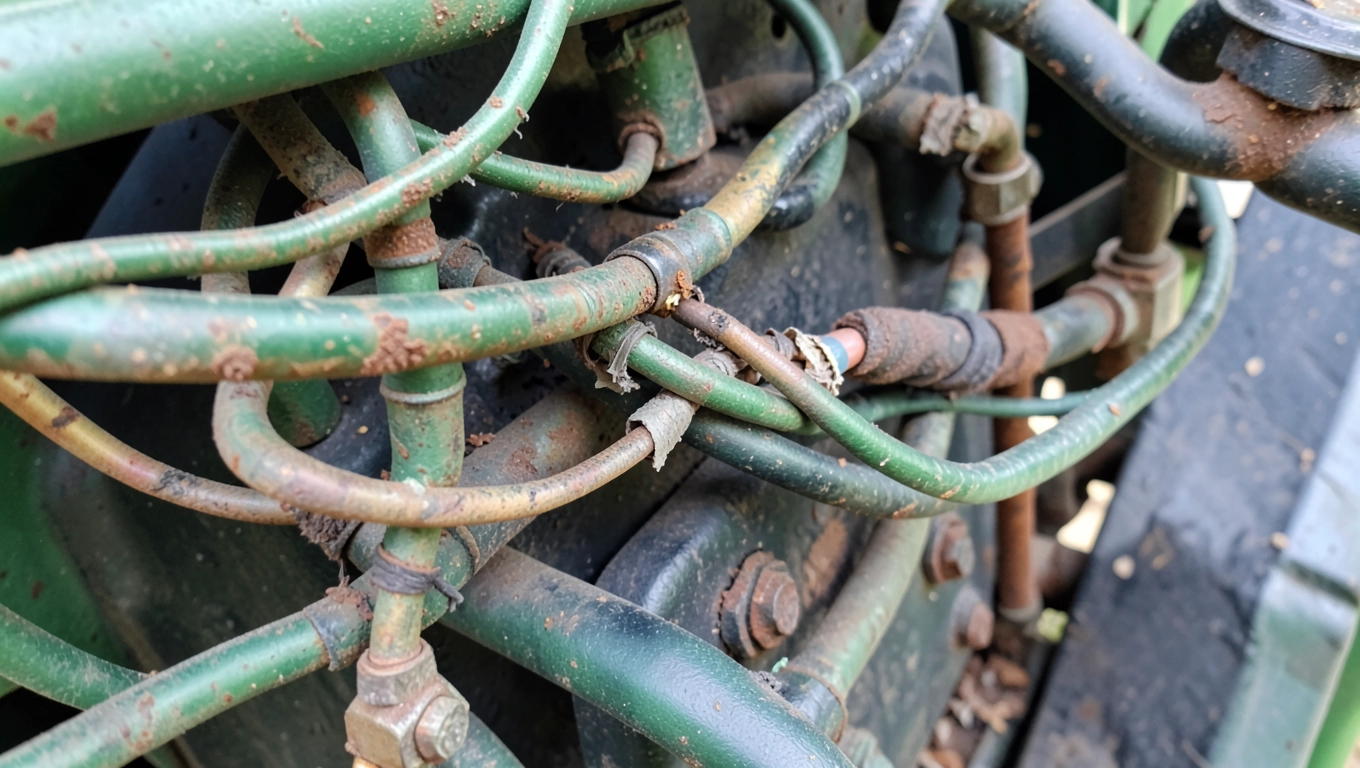

Najczęstszym powodem, dla którego właściciele C-360 sięgają po wymianę instalacji elektrycznej, jest stopniowe narastanie oporności w obwodzie rozrusznika — proces niewidoczny i podstępny, bo przez lata ciągnik odpala, tylko coraz wolniej i coraz mniej pewnie. Utlenianie styków na złączach postępuje w tempie uzależnionym od wilgotności środowiska pracy i jakości uszczelnień osłon złączowych. W ciągnikach pracujących przy nawadnianiu lub na glebach o wysokim poziomie wody gruntowej proces ten jest od dwóch do trzech razy szybszy niż w maszynach eksploatowanych wyłącznie na suchych polach — korozja galwaniczna atakuje złącze od środka, nie od zewnątrz, więc wizualna inspekcja nic tu nie powie.

Objawy zużytej instalacji elektrycznej C-360 układają się w charakterystyczny wzorzec: migające oświetlenie przy zmiennych obrotach silnika, nieregularne ładowanie akumulatora wskazywane przez amperomierz skaczący między zerem a pełnym wychyleniem, rozruch pewny latem i problematyczny jesienią. Każdy z tych symptomów ma konkretną przyczynę w topologii instalacji — migające światła oznaczają wysoką rezystancję w przewodzie powrotnym (masa), wahania amperomierza wskazują na niestabilne połączenie w obwodzie wzbudzenia prądnicy, a sezonowość problemów z rozrusznikiem to klasyczny efekt sumowania rezystancji pasożytniczej z rosnącą opornością wewnętrzną akumulatora w niskich temperaturach.

Prądnica w C-360, szczególnie starsza jednostka prądu stałego, ma tendencję do przegrzewania uzwojeń przy słabej instalacji, co jest efektem mechanizmu sprzężenia zwrotnego. Gdy rezystancja przewodów wzbudzenia rośnie, regulator zwiększa sygnał wzbudzenia próbując utrzymać napięcie wyjściowe — przez to przez uzwojenie wzbudzenia płynie wyższy prąd, który generuje więcej ciepła w cewkach. Temperatura uzwojeń przekraczająca 130°C przyspiesza degradację lakieru izolacyjnego, który typowo wytrzymuje do 155°C, skracając żywotność prądnicy z dziesiątek lat do kilku sezonów. Nowa instalacja z prawidłowymi przekrojami przerywa ten łańcuch przyczynowo-skutkowy już na pierwszym etapie.

Uwaga techniczna: przy wymianie instalacji elektrycznej w C-360 wyposażonym w prądnicę prądu stałego — nie alternator — konieczne jest sprawdzenie polaryzacji prądnicy po montażu nowych przewodów. Prądnica prądu stałego traci polaryzację po odłączeniu od układu i wymaga krótkotrwałego impulsu prądu polaryzującego przed pierwszym uruchomieniem. Pominięcie tej czynności skutkuje wstecznym prądem ładowania, który może w ciągu kilku minut spalić regulator napięcia.

Złącza pod osłoną akumulatora to drugi punkt krytyczny, który wymaga uwagi przy każdej wymianie instalacji. Zacisk biegunowy akumulatora w C-360 jest zazwyczaj połączony z wiązką przez złącze skręcane, które przy korozji imituje dobry kontakt — multimetr zmierzony między biegunami akumulatora a złączem na wiązce pokaże zero oma, ale pod obciążeniem prądowym stuamperowego rozrusznika opór złącza ujawnia się jako wyraźny spadek napięcia. Procedura diagnostyczna jest prosta: zaciski boltmetr DC z rozdzielczością 0,01 V podłączone bezpośrednio do biegunów akumulatora i do zacisków rozrusznika podczas kręcenia silnikiem — różnica powyżej 0,8 V wskazuje na stratę w instalacji, nie na słaby akumulator.

Po zainstalowaniu wzmocnionej instalacji elektrycznej C-360 warto przeprowadzić jednorazowy test ładowania, żeby upewnić się, że regulator napięcia pracuje poprawnie w nowych warunkach obwodowych. Napięcie mierzone na zaciskach akumulatora przy obrotach powyżej 1500 rpm powinno mieścić się w przedziale 13,8-14,4 V — wartość powyżej 14,8 V sygnalizuje, że regulator nie ogranicza wzbudzenia prawidłowo i prawdopodobnie wymaga regulacji lub wymiany niezależnie od stanu nowej instalacji. Poniżej 13,5 V przy prawidłowej nowej wiązce to z kolei sygnał zużycia samej prądnicy — szczotek, komutatora lub uzwojeń — których nowe przewody nie są w stanie zastąpić.

Wskazówka eksploatacyjna: po pierwszym sezonie pracy z nową wzmocnioną instalacją warto jednorazowo sprawdzić moment dokręcenia wszystkich zacisków śrubowych. Miedź elektrolityczna pod naprężeniem ma tendencję do pełzania — materiał powoli wypływa spod głowki śruby, zmniejszając siłę docisku styku. Jednorazowe dociągnięcie po pierwszych 200-300 godzinach pracy eliminuje ten efekt i gwarantuje, że połączenie utrzyma właściwości elektryczne przez kolejne lata bez żadnej interwencji.
