Protokół próby szczelności instalacji sanitarnej gotowy do pobrania

Protokół próby szczelności instalacji sanitarnej to jedyny dokument, który potwierdza, że rury pod twoim domem naprawdę wytrzymają ciśnienie wody, nie puszczą w grunt ścieków i przejdą odbiór bez nerwów. Brzmi prosto, lecz w praktyce właśnie ten jeden formularz najczęściej odsyłany jest do poprawki, bo inspektorzy widzą dziesiątki wersji pisanych na kolanie. Poniżej znajdziesz pełny wzór, rozbudowany o wyjaśnienia mechanizmu badania i praktyczne pułapki, które lubią wychwytywać nadzory budowlane.

• Jak wypełnić protokół próby szczelności krok po kroku
• Jakie ciśnienie i czas badania obowiązują przy próbie szczelności
• Najczęstsze błędy w protokole, które odrzuca inspektor

Jak wypełnić protokół próby szczelności krok po kroku

Zanim sięgniesz po długopis, ustal, jaki fragment instalacji poddajesz próbie. Cały pion, jedna gałąź, może cały budynek? Każdy wariant wpisujesz w pole „zakres badania", a pominięcie tego zapisu oznacza, że protokół traci moc dowodową, gdyby doszło do awarii. Wpisuj więc konkretnie: średnice, materiał, długość odcinka.

Kolejna rubryka to dane wykonawcy i inwestora. Brzmi jak formalność, lecz inspektorzy zwracają uwagę na spójność z projektem. Gdy w projekcie figuruje spółka, a w protokole jednoosobowa działalność, rodzi się pytanie, kto właściwie wykonał instalację. Wpisuj pełne nazwy, NIP-y i adresy, nie skróty.

Sekcja techniczna wymaga podania medium próbnego, wartości ciśnienia i czasu obserwacji. Wodę nalewasz powoli, żeby usunąć powietrze, inaczej manometr pokaże fałszywe wartości. Powietrze w rurze spręża się inaczej niż woda, więc wynik byłby zaniżony i mógłby ukryć nieszczelność.

Wynik badania opisujesz w trzech zdaniach: ciśnienie początkowe, końcowe po wymaganym czasie oraz ewentualne spadki. Każdy spadek większy niż 0,02 MPa traktowany jest jako nieszczelność, chyba że norma dopuszcza inaczej. Zawsze podawaj też temperaturę medium, bo lepkość wody rośnie w niskich temperaturach i wpływa na odczyt.

Na końcu podpisują się wszyscy uczestnicy: wykonawca, kierownik budowy, inspektor nadzoru, czasem przedstawiciel zakładu wodociągowego. Brak choćby jednego podpisu oznacza, że dokument trzeba powtórzyć od nowa, a próba nie zostaje uznana za przeprowadzoną.

Co dokładnie wpisać w rubryce „średnice i materiały"

Lista rur w protokole powinna odzwierciedlać stan faktyczny, nie ten z projektu. Jeśli ekipa zmieniła materiał, na przykład z PVC na PP, różnica widnieje w dokumentacji powykonawczej i tu również. Ukrycie tej zmiany to najkrótsza droga do unieważnienia odbioru.

Przy każdej średnicy podaj nominalną i rzeczywistą grubość ścianki. Te dwa parametry decydują, jakie ciśnienie próbne wolno zastosować. Cieniższa ścianka oznacza niższe dopuszczalne ciśnienie, bo inaczej rura pęknie pod obciążeniem, a nie pod ciśnieniem próbnym.

Warto też zapisać producenta i oznaczenie rur, na przykład numer partii. Gdyby po roku okazało się, że dana seria miała wadę fabryczną, ślad w protokole ułatwia dochodzenie roszczeń. To drobny zabieg, który ratuje spokój latem.

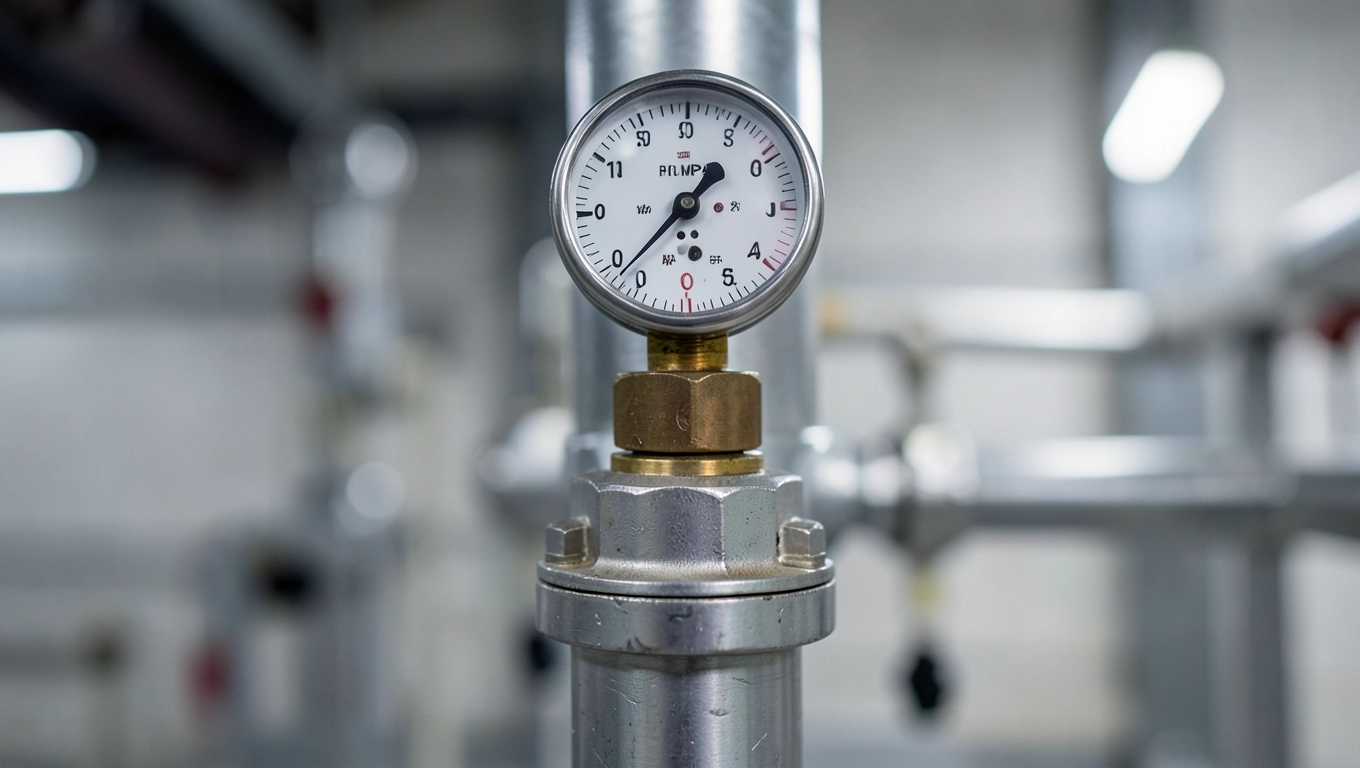

Jakie ciśnienie i czas badania obowiązują przy próbie szczelności

Polskie przepisy odsyłają do normy PN-EN 806, która rozróżnia próbę wstępną i główną. Pierwsza trwa 30 minut przy ciśnieniu 0,5 MPa, druga dwie godziny przy 1,0 MPa dla instalacji zimnej wody. Wartości te wynikają z wytrzymałości typowych złączek z brązu i stali, nie są przypadkowe.

Dla instalacji kanalizacyjnej obowiązuje próba szczelności wodą pod ciśnieniem 0,3 MPa przez 30 minut albo próba powietrzem pod 0,01 MPa przez pięć minut. Powietrze ucieka szybciej, więc krótszy czas wystarczy, ale wykrywalność mikrootworów spada. W praktyce woda daje pewniejszy wynik.

Temperatura medium próbnego powinna mieścić się w granicach 5-25°C. Poniżej 5°C wzrasta ryzyko zamarzania wody w rurze, co fałszuje odczyt. Powyżej 25°C rośnie ciśnienie pary nasyconej i manometr zaczyna reagować na ciepło, nie na nieszczelność.

Manometr powinien mieć dokładność co najmniej 0,01 MPa, czyli klasy 1,6 albo lepszą. Zwykły manometr z marketu budowlanego o klasie 4 nie spełnia wymagań i inspektor ma prawo odrzucić wynik. Kalibracja przyrządu to osobna rubryka w protokole.

Spadek ciśnienia w czasie próby głównej nie może przekroczyć 0,02 MPa, czyli 2 metrów słupa wody. Ta wartość wynika z kompensacji termicznej objętości wody w długim odcinku. Wyższy spadek oznacza wyciek albo nieszczelne zawory odcinające, które trzeba doszczelnić.

Specyfika próby ciśnieniowej kanalizacji grawitacyjnej

Przy kanalizacji ciśnienie próbne podaje się na odcinku między studzienkami, po uprzednim zamknięciu przepływu korkami pneumatycznymi. Korki te rozprężają się w rurze i tworzą szczelne zamknięcie, dzięki czemu woda nie wypływa, a ciśnienie rozkłada się równomiernie na ścianki.

Czas napełniania odcinka powinien być tak krótki, jak to możliwe, ale bez uderzeń hydraulicznych. Zbyt szybkie nalewanie wody generuje falę ciśnienia, która może uszkodzić świeże złączki. Dlatego napełnia się powoli, przez zawór regulacyjny.

Po próbie wodę wypuszcza się stopniowo, a nie gwałtownie. Gwałtowne opróżnienie rury grozi podciśnieniem, które zasysa złączki do wewnątrz i rozszczelnia połączenia. Sekwencyjne spuszczanie pozwala uniknąć tego efektu.

Najczęstsze błędy w protokole, które odrzuca inspektor

Najpowszechniejszy błąd to brak daty i godziny rozpoczęcia oraz zakończenia próby. Bez tych danych nie da się ustalić, czy czas badania był faktycznie zachowany. Inspektorzy proszą wtedy o powtórzenie próby, co kosztuje pół dnia ekipy.

Drugi grzech to brak schematu odcinka poddanego próbie. Sam opis słowny nie wystarczy, gdy rurociąg biegnie przez kilka kondygnacji. Rysunek z zaznaczonymi zaworami odcinającymi i punktami pomiaru ciśnienia rozwiązuje sprawę w kilka minut.

Trzeci problem wynika z pominięcia zapisu o odpowietrzeniu instalacji. Bez odpowietrzenia ciśnienie próbne rozkłada się nierównomiernie i wynik bywa fałszywie pozytywny. Wpisz, które zawory odpowietrzające były otwarte i kiedy zamknięte.

Czwarty błąd to brak numerów seryjnych manometrów. Inspektorzy kwestionują później wiarygodność przyrządu, więc numer seryjny plus data ostatniej kalibracji to must-have. Bez tego wpisu protokół można podważyć nawet po latach.

Piąty problem to sytuacja, gdy w protokole widnieje wyższe ciśnienie niż dopuszczalne dla danej średnicy. W takim wypadku wynik formalnie nie świadczy o szczelności, lecz o możliwym przekroczeniu wytrzymałości złączek. Zawsze weryfikuj granice z kartą katalogową producenta.

Szósty, często pomijany zapis to informacja, czy próbę przeprowadzono wodą pitną, czy techniczną. Przy instalacjach wody pitnej wymóg użycia wody pitnej wynika z Rozporządzenia Ministra Zdrowia z 2007 roku. Wpisz rodzaj wody, bo sanitarny nadzór ma obowiązek to sprawdzić.

Lista kontrolna przed podpisaniem dokumentu

• Zakres badania opisany średnicami i materiałem
• Ciśnienie próbne zgodne z PN-EN 806
• Czas badania nie krótszy niż wymagany dla danego medium
• Numer seryjny manometru i data kalibracji
• Podpisy wszystkich uczestników próby
• Schemat odcinka z zaznaczonymi punktami pomiaru
• Informacja o odpowietrzeniu instalacji
• Temperatura medium próbnego
• Wynik końcowy: spadek ciśnienia w MPa

Druga najczęstsza wpadka dotyczy podpisu kierownika budowy. Wiele ekip pomija ten podpis, bo kierownik nie był fizycznie obecny przy próbie. Tymczasem jego obecność i podpis to wymóg formalny wynikający z Prawa budowlanego. Nieobecność oznacza konieczność powtórki.

Trzeci obszar problemów to brak załączników. Do protokołu dołącza się szkic, kopię uprawnień wykonawcy, czasem protokół z próby ciśnieniowej producenta rur. Brak załączników formalnie nie dyskwalifikuje protokołu, ale inspektor zawsze pyta o nie dodatkowo.

Praktyczny trik z życia: przy długich odcinkach kanalizacji podziel próbę na etapy po 50 metrów. Mniejsze odcinki łatwiej odpowietrzyć, szybciej wykryć nieszczelność i łatwiej udokumentować. Inspektorzy chwalą takie podejście, bo skraca czas odbioru.

Inna użyteczna praktyka to wykonanie dwóch prób wstępnych, zanim przystąpisz do próby głównej. Pierwsza wykrywa grube błędy, druga potwierdza, że poprawki zadziałały. Trzecia, właściwa próba, idzie już gładko i protokół powstaje w pół godziny.

Pamiętaj, że protokół próby szczelności instalacji sanitarnej to dokument o mocy prawnej, więc każdy szczegół ma znaczenie przy ewentualnym sporze z wykonawcą lub ubezpieczycielem. Pośpiech przy jego wypełnianiu oznacza w najlepszym razie kilkugodzinne opóźnienie odbioru, a w najgorszym konieczność kucia ścian, żeby znaleźć nieszczelność niewykrytą przez źle przeprowadzoną próbę.

Źródła i podstawy prawne

Wymagania techniczne opierają się na normie PN-EN 806 „Wymagania dotyczące instalacji wody pitnej", normie PN-EN 12056 „Systemy kanalizacji grawitacyjnej wewnątrz budynków" oraz Rozporządzeniu Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity dostępny na stronie isap.sejm.gov.pl). Dodatkowo warto sięgnąć do Rozporządzenia Ministra Zdrowia z dnia 29 listopada 2007 roku w sprawie jakości wody przeznaczonej do spożycia przez ludzi (isap.sejm.gov.pl) oraz do Prawa budowlanego, ustawa z 7 lipca 1994 roku (isap.sejm.gov.pl). Aktualną wersję wzorów protokołów warto każdorazowo potwierdzić u właściwego operatora sieci wodociągowej lub kanalizacyjnej.
