Projektowanie instalacji sanitarnych – kompletny przewodnik na 2026 rok

Instalacje sanitarne w budynku jak zaplanować wodę, kanalizację i ogrzewanie?

Wodno-kanalizacyjny krwiobieg domu zaczyna się od sprawnego przyłącza, a kończy na najdalszym punkcie czerpalnym. Prawidłowe projektowanie instalacji sanitarnych wymaga jednoczesnego myślenia trzema obwodami: wody zimnej i ciepłej, ścieków bytowo-gospodarczych oraz ogrzewania. Te trzy systemy muszą współgrać przestrzennie, ciśnieniowo i termicznie, inaczej po latach ujawnią się mostki termiczne, szumy w rurach albo cofka w najniższej łazience.

• Instalacje sanitarne w budynku jak zaplanować wodę, kanalizację i ogrzewanie?
• Projekt sanitarny a pozwolenie na budowę przepisy, normy i formalności
• Nowoczesne technologie w projektowaniu instalacji sanitarnych

Pierwszy krok to bilans potrzeb. Jedno mieszkanie o powierzchni 65 m² generuje średnio 250-300 litrów ścieków na dobę, a szczytowy wypływ z baterii wannowej sięga 0,25 l/s. Te dwie liczby decydują o średnicy pionu kanalizacyjnego i o doborze pompy obiegowej c.o. Zaniedbanie bilansu kończy się przewymiarowaniem kosztownych rur lub chronicznym niedociśnieniem pod prysznicem na piętrze.

Trasy pionów i spadki fizyka, nie widzimisię

Pion kanalizacyjny działa jak rakieta wodna: spadające ścieki porywają powietrze i wytwarzają podciśnienie, które zasysa wodę z syfonów niżej położonych misek. Aby temu zapobiec, stosuje się rury Ø110 mm z wentylowaną głowicą lub zaworem napowietrzającym DN 70 w najwyższym punkcie.

Minimalny spadek poziomów kanalizacyjnych wynosi 2% dla rur Ø50 mm oraz 1,5% dla Ø110 mm. Mniejszy spadek powoduje sedymentację tłuszczu i zawężenie przekroju, większy rozdzielenie faz i pozostawianie osadów na dnie. Producenci rur PP-HT podają dopuszczalne prędkości samooczyszczania w granicach 0,7-2,5 m/s, co w praktyce oznacza właśnie te wartości procentowe.

Strefa ciepłej wody jak uniknąć godzinnych pryszniców bez strumienia

Recyrkulacja c.w.u. eliminuje czas oczekiwania na gorącą wodę, lecz kosztem dodatkowej pompy 25-60 W i strat ciepła 5-15% w pętli. Cyrkulacja działa sprawnie przy średnicy rury minimum Ø22 mm i długości pętli poniżej 60 m, inaczej pompa nie przebije oporów hydraulicznych.

Izolacja rur c.w.u. z pianki PE o grubości min. 13 mm ogranicza straty o 70-80% w porównaniu do rur nieosłoniętych. Na poddaszu, gdzie temperatura spada poniżej 0°C, zaleca się otuliny kauczukowe Armaflex 19 mm, które zachowują elastyczność do -50°C i nie pękają pod wpływem mrozu.

Ogrzewanie współpraca z hydrauliką, nie przeciw niej

Rozdzielacz podłogowy z zaworami termostatycznymi montuje się w odległości 30-40 cm od poziomu posadzki, najlepiej w szafce wnękowej 450 mm. Zapewnia to dostęp serwisowy bez kucia glazury i pozwala odciąć każdą pętlę osobno, co skraca regulację hydrauliczną z 6 godzin do 45 minut.

Temperatura zasilania podłogówki 35/28°C współgra z niskotemperaturowymi źródłami ciepła pompą ciepła 7/35°C, kondensacyjnym kotłem gazowym 50/30°C. Projektowanie instalacji sanitarnych w budynku pasywnym wymaga średnio 60-80 m rury PEX 16×2 na jedną pętlę o powierzchni 15 m², czyli rozstawie 15 cm, co daje moc grzewczą 80-95 W/m².

Koordynacja międzybranżowa kiedy architekt ratuje hydraulika

Bruzdy na instalacje musi uwzględnić projektant konstrukcji. Przebicie stropu żelbetowego otworem Ø160 mm wymaga wzmocnienia stalowymi prętami Ø10 mm wzdłuż krawędzi, inaczej powstaje ryzyko rysowania w strefie przypodporowej. Współpraca architekta, konstruktora i hydraulika na etapie PZT eliminuje 80% kolizji wykrywanych później na budowie.

Podtynkowe stelaże WC wymagają głębokości zabudowy 90-120 mm i studzienki rewizyjnej Ø100 mm przy odpływie. Bez tego każda awaria oznacza kucie płytek, a montaż baterii podtynkowej bez puszki ochronnej IP65 grozi zalewaniem ściany przy każdym drobnym cieknięciu.

Błąd najczęściej spotykany w praktyce to ekonomiczna zamiana rur stalowych ocynkowanych na PEX-AL-PEX w instalacji hydrantowej. Rury wielowarstwowe nie spełniają wymagań odporności ogniowej i nie mogą być stosowane w pionach gaśniczych powyżej 30 m wysokości budynku zgodnie z normą PN-EN 671-2.

Projekt sanitarny a pozwolenie na budowę przepisy, normy i formalności

Wniosek o pozwolenie na budowę składa się z projektu architektoniczno-budowlanego, w którym instalacje sanitarne stanowią odrębny tom. Bez tego dokumentu urząd nie wyda decyzji, a kierownik budowy nie podpisze dziennika. W domu jednorodzinnym uproszczone rozwiązania czasem pozwalają na zgłoszenie zamiast pozwolenia, lecz przyłącze kanalizacyjne i tak wymaga odrębnego uzgodnienia z zakładem wodociągowym oraz starostwem w zakresie zjazdu na działkę.

Projekt sanitarny musi zawierać obliczenia hydrauliczne straty ciśnienia, prędkości przepływu, dobór pomp i zaworów. W praktyce oznacza to arkusz w programie doborowym producenta rur, np. system Geberit Mapress lub Wavin Tigris, z wynikami w formie tabelarycznej. Urzędnik weryfikuje zgodność średnic z PN-EN 12056-2 oraz spełnienie wymagań dotyczących odległości odpływu od siebie (min. 4,5 m w świetle między sąsiednimi pionami).

Kwalifikacje projektanta kto może podpisać dokumentację

Uprawnienia budowlane w specjalności instalacyjnej, w zakresie sieci i instalacji sanitarnych, nadaje komisja kwalifikacyjna pod nadzorem PIIB. Wymagane jest wyższe techniczne, minimum trzy lata praktyki zawodowej oraz zdanie egzaminu przed komisją złożoną z czynnych projektantów i inspektorów. Każde uprawnienia mają numer ewidencyjny, który wpisuje się w stopkę rysunków.

Projektant sanitarny odpowiada nie tylko za technikę, ale też za zgodność z miejscowym planem zagospodarowania przestrzennego. W strefach ochrony konserwatorskiej często obowiązuje zakaz stosowania PVC na elewacji, co wymusza prowadzenie rur kanalizacji deszczowej wewnątrz budynku, drastycznie podnosząc koszt wykonania o 20-35%.

Kluczowe normy i przepisy co obowiązuje w 2024 roku

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.) zawiera podstawowe wymagania: minimalne średnice rur wody Ø15 mm, minimalną temperaturę c.w.u. 60°C w punkcie poboru, dopuszczalny poziom hałasu instalacji 35 dB(A) w sypialni. Normy z rodziny PN-EN 1717 chronią wodę pitną przed wtórnym zanieczyszczeniem przez zawory antyskażeniowe typu EA, CA lub BA.

Projekt ogrzewania musi spełniać wymogi Dyrektywy ErP (Ecodesign) od 26 września 2015 r. dla nowych źródeł ciepła poniżej 400 kW. Kotły gazowe poniżej 86% sprawności nie mogą być montowane, a pompy ciepła muszą mieć SCOP minimum 3,1 w klimacie umiarkowanym przy temperaturze obliczeniowej -7°C. Audyt energetyczny zastępuje indywidualną analizę energetyczną jedynie przy domach pasywnych z zapotrzebowaniem poniżej 15 kWh/m²/rok.

Izolacja akustyczna i przeciwwilgociowa wymóg, nie ozdobnik

Pion kanalizacyjny Ø110 mm w ścianie sypialni wymaga obudowy z płyt GK 12,5 mm na profilu CW 75 z wełną mineralną 50 mm. Takie rozwiązanie obniża hałas z 48 dB(A) do 28 dB(A), spełniając wymóg PN-B-02151-3:2015 dla pomieszczeń mieszkalnych w nocy.

Przejścia rur przez przegrody wymagają tulei ochronnych z pianki PE Ø20 mm większej od rury. Bez tulei rura PEX pracuje w otworze, ociera się o beton i po 8-12 latach zaczyna cieknąć w miejscu przebicia. Próba ciśnieniowa instalacji wody wynosi 1,0 MPa przez 30 minut, kanalizacji 0,05 MPa przez 15 minut, co musi zostać wpisane do dziennika budowy.

Kiedy zgłoszenie wystarcza, a kiedy trzeba pozwolenia

Dom jednorodzinny wolno stojący o powierzchni zabudowy do 70 m² i objętości do 1000 m³ wymaga jedynie zgłoszenia z projektem zagospodarowania działki. Instalacje sanitarne w takim obiekcie nie podlegają odrębnemu pozwoleniu, lecz przyłącze wodociągowe i kanalizacyjne tak, bo to roboty ziemne przekraczające 2 m głębokości w pasie drogowym.

Przyłącze wod-kan projektuje się na podkładzie geodezyjnym z aktualizacją do 6 miesięcy, z uzgodnieniem ZUD (Zespół Uzgodnień Dokumentacji Projektowej). Brak tego uzgodnienia powoduje odmowę wydania warunków przyłączeniowych przez gminny zakład komunalny.

Złota rada praktyczna: składaj projekt sanitarny jednocześnie z architektonicznym, a nie po jego zatwierdzeniu. Pozwala to uzyskać pozwolenie na budowę w jednym postępowaniu, bez konieczności uzupełnień opóźniających start robót o 3-6 tygodni.

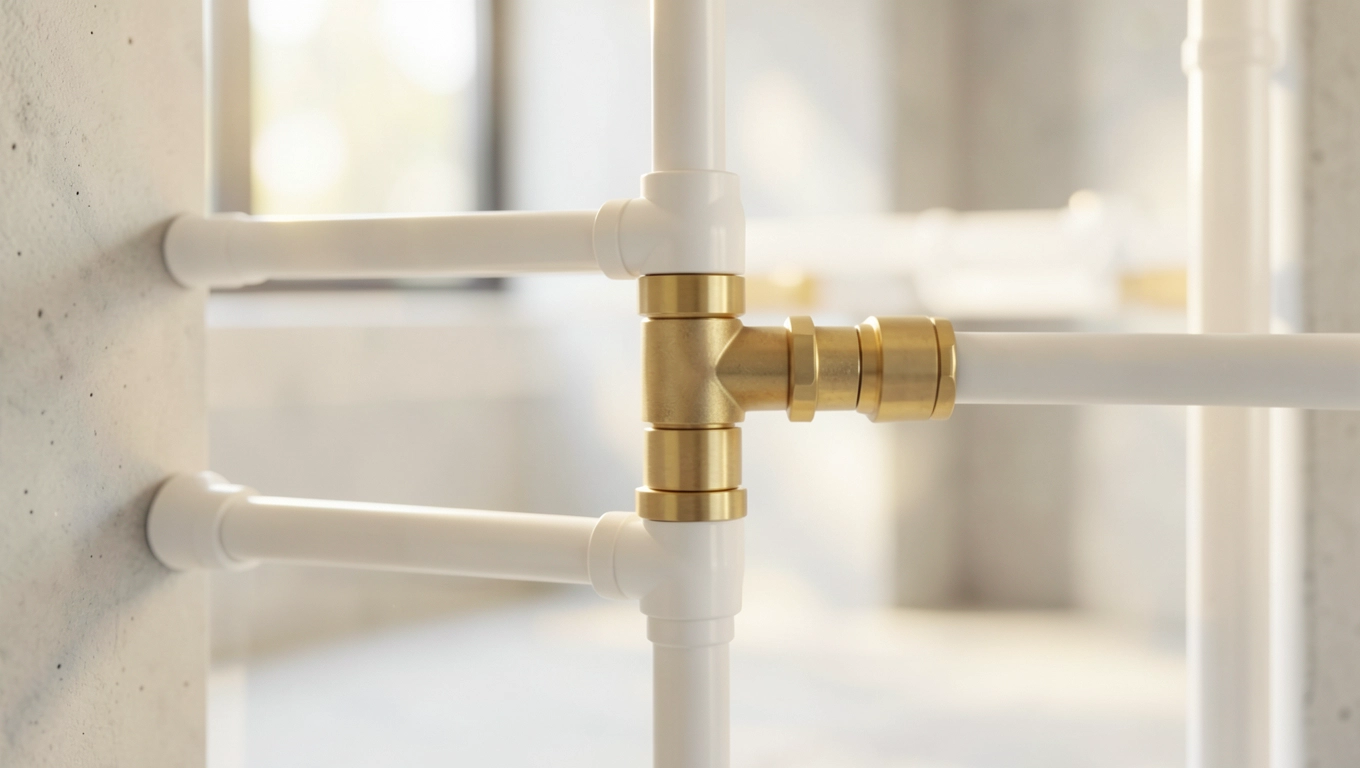

Nowoczesne technologie w projektowaniu instalacji sanitarnych

Modelowanie BIM (Building Information Modeling) zrewolucjonizowało projektowanie instalacji sanitarnych, zastępując tradycyjne przekroje dwuwymiarowe trójwymiarowymi modelami z pełną informacją o materiale, średnicy, spadku i kosztach. Programy Revit MEP, Autodesk Plant 3D lub MagiCAD pozwalają wykryć kolizje z instalacją elektryczną i wentylacją jeszcze na etapie projektu, zanim ekipa kopie pierwszy rów.

W budynku wielorodzinnym o 80 mieszkaniach detekcja kolizji w BIM zmniejsza liczbę kolizji na budowie z 35-50 do 2-5, skracając czas montażu o 15-20%. Koszt wdrożenia BIM w biurze projektowym zwraca się po 3-4 projektach, głównie dzięki automatycznemu generowaniu przedmiarów i harmonogramów dostaw rur.

Pompy ciepła i systemy niskotemperaturowe precyzja doboru

Dobór pompy ciepła powietrze-woda do domu 140 m² wymaga obliczenia zapotrzebowania cieplnego metodą uproszczoną: Q = 70 W/m² × 140 m² = 9,8 kW, ale rzeczywiste straty wynoszą zwykle 6-8 kW po uwzględnieniu rekuperacji. Pompa o mocy 9 kW w klasie A+++ ma COP 4,8 przy A2/W35, co przy cenie prądu 0,62 zł/kWh daje koszt ogrzewania 22-28 zł/m²/rok.

System niskotemperaturowy 35/28°C w podłogówce wymaga bufora ciepła 200 l z zaworem mieszającym termostatycznym 35-60°C. Bez bufora sprężarka włącza się cyklicznie co 8-12 minut, co skraca jej żywotność z 18 do 9 lat. Bufor wyrównuje obciążenie i pozwala na grzanie c.w.u. bez wstrzymywania obiegu podłogowego.

Rekuperacja i gruntowe wymienniki ciepła synergia z sanitarką

Rekuperator z wymiennikiem krzyżowo-przeciwprądowym odzyskuje 75-92% ciepła z wywiewu, ale jego skropliny muszą być odprowadzone do kanalizacji. Syfon suchy Ø32 mm z membraną silikonową chroni przed cofaniem się zapachów w okresach, gdy rekuperator nie kondensuje (wilgotność poniżej 40%).

Gruntowy wymiennik ciepła (GWC) o długości 80 m i średnicy Ø200 mm dostarcza do 2,5 kW chłodu latem oraz podgrzewa powietrze nawiewane o 5-8°C zimą. Wymaga odpływu skroplin, co czyni go naturalnym elementem instalacji sanitarnej, nie wentylacyjnej.

Materiały nowej generacji PEX-AL-PEX vs PP-R

Rury wielowarstwowe PEX-AL-PEX łączą elastyczność polietylenu z dyfuzyjną szczelnością aluminium. Przy średnicy 16×2 mm wytrzymują ciśnienie robocze 1,0 MPa w temperaturze 95°C. Kosztują 12-18 zł/mb, czyli 2,5-krotnie więcej niż PP-R, ale pozwalają na gięcie bez kształtek, skracając czas montażu podłogówki o 40%.

Rury PP-R (polipropylen losowy) są spawane termicznie, co eliminuje zaciskanie i złączki zaciskowe. Mają doskonałą odporność chemiczną i żywotność 50 lat przy 70°C. Nie nadają się do instalacji otwartych na promieniowanie UV, dlatego nie można ich prowadzić w kanałach zewnętrznych bez osłony.

Inteligentne sterowanie i IoT koszt czy inwestycja

Głowica termostatyczna Zigbee kosztuje 220-380 zł i pozwala obniżyć temperaturę pomieszczenia o 2-3°C na noc, generując oszczędność 8-12% rocznego zapotrzebowania na ciepło. W domu 140 m² z podłogówką zwraca się w 2-3 sezonach grzewczych.

Czujniki zagrożenia wodą (np. Fibaro Flood Sensor) reagują na 0,5 mm warstwę wody i automatycznie zamykają zawór elektromagnetyczny DN 15 w ciągu 5 sekund. Koszt kompletu 1200-1800 zł ubezpieczyciele uznają za element obniżający składkę o 5-8%, co daje zwrot w 4-6 lat.

* Zwrot przy zastąpieniu gazu ziemnego, z dotacją Moje Ciepło do 21 000 zł w programie realizowanym przez NFOŚiGW.

Projektując instalacje sanitarne w 2024 roku, warto traktować koszty jako element decyzji projektowej, nie tylko wykonawczej. Pompa ciepła za 58 000 zł z dotacją kosztuje netto 37 000 zł, a przez 20 lat generuje oszczędność 80 000-120 000 zł wobec kotła gazowego. Każdy projekt sanitarny powinien zawierać analizę wielokryterialną z wagą ekonomiczną 60%, techniczną 30% i ekologiczną 10%.

Przy wyborze technologii gruntowych wymienników ciepła trzeba pamiętać o wymaganiach sanitarnych: odległość minimum 1,5 m od budynku, 2,0 m od studni, 3,0 m od granicy działki. Bez tych odległości sanepid wyda decyzję negatywną i cały projekt trzeba przerabiać.

Walidacja projektu i próby odbiorowe

Próba szczelności instalacji wodnej odbywa się wodą pod ciśnieniem 1,0 MPa przez 30 minut, z pomiarem spadku ciśnienia co 10 minut. Dopuszczalny spadek wynosi 0,2 bar. Po próbie wodnej wykonuje się płukanie instalacji przez 15 minut z prędkością 1,5 m/s w celu usunięcia zanieczyszczeń montażowych.

Odbiór instalacji kanalizacyjnej polega na próbie wody 50 cm nad poziomem najwyżej położonego podejścia przez 15 minut, bez jakichkolwiek przecieków. Przy odbiorze kominiarskim sprawdza się łączniki kominowe wentylacji wywiewnej łazienki i kuchni zbyt bliskie połączenie z przewodem spalinowym powoduje zasysanie spalin do wnętrza mieszkania.

Źródła danych: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych (Dz.U. 2019 poz. 1065), norma PN-EN 12056-2:2002 (Kanalizacja grawitacyjna wewnątrz budynków), PN-EN 1717:2001 (Ochrona przed wtórnym zanieczyszczeniem wody pitnej), PN-EN 12831:2006 (Obliczanie zapotrzebowania na ciepło), Dyrektywa ErP 2009/125/WE, program Moje Ciepło NFOŚiGW (dostępne na nfosigw.gov.pl). Specyfikacje techniczne rur i pomp na podstawie katalogów producentów (Geberit, Wavin, Wilo) oraz badań ITB i COBRTI Instal.
