Ciśnienie próby szczelności instalacji wodnej

Redakcja 2025-04-19 21:57 / Aktualizacja: 2025-08-03 12:31:19 | Udostępnij:

Od czego zależy to krytyczne ciśnienie w instalacji wodnej, które decyduje o jej szczelności?

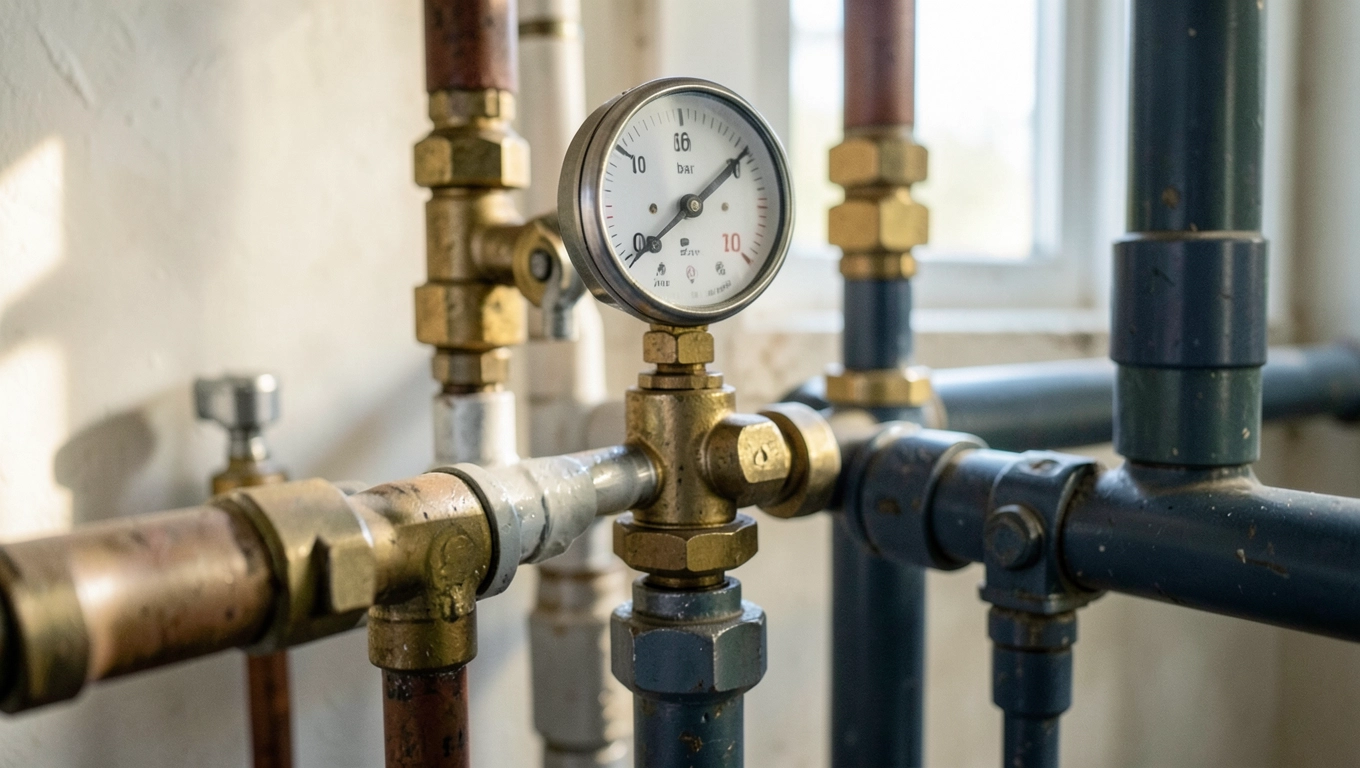

Próba szczelności instalacji wodnej jakie ciśnienie

Czy każda instalacja wodna zasługuje na taką samą próbę ciśnieniową?

Jakie błędy można popełnić podczas próby i jak ich uniknąć, by nie narazić się na dodatkowe koszty?

Czy warto zlecić tę niezwykle ważną czynność specjalistom, czy lepiej spróbować samemu?

Zobacz także: Protokół próby szczelności instalacji gazowej – wzór

Odpowiedzi na te pytania i kluczowe informacje dotyczące odpowiedniego ciśnienia próbnego znajdziesz w naszym artykule.

Rodzaj Instalacji Ciśnienie Robocze (bar) Ciśnienie Próbne (bar) Minimalne Ciśnienie Próbne (bar)
Instalacja wodociągowa (zimna woda) 3-5 1.5 x Ciśnienie Robocze 10
Instalacja centralnego ogrzewania (grzejnikowa) 1-2 2 + Ciśnienie Robocze 4
Instalacja centralnego ogrzewania (podłogowa/ścienna) do 4 2 + Ciśnienie Robocze 9

Dane te jasno pokazują, że nie ma jednej uniwersalnej odpowiedzi na pytanie o wymagane ciśnienie próbne. Wartość ta jest ściśle powiązana z przeznaczeniem i specyfiką danej instalacji. W przypadku tradycyjnych instalacji zimnej wody, ciśnienie próbne jest zwykle znacząco wyższe niż w systemach grzewczych. Różnica ta wynika oczywiście z odmiennych warunków pracy i potencjalnych konsekwencji nieszczelności. Niewłaściwe przyjęcie tych parametrów może prowadzić do poważnych problemów, od niezauważonych drobnych przecieków po kosztowne uszkodzenia systemów i elementów konstrukcyjnych budynku.

Ciśnienie próbne instalacji wodnej

Próba ciśnieniowa instalacji wodnej to kluczowy etap, który w praktyce stanowi weryfikację szczelności wszystkich połączonych rur i elementów systemu. Jest to procedura absolutnie niezbędna, zwłaszcza gdy planujemy zakrycie instalacji, na przykład pod tynkiem, w posadzkach czy w wewnętrznych ścianach. Uzyskanie pozytywnego wyniku próby to gwarancja, że w przyszłości unikniemy nieprzyjemnych niespodzianek w postaci wilgoci, zacieków czy nawet zalania pomieszczeń.

Zobacz także: Próba szczelności instalacji gazowej: jakie ciśnienie?

Przeprowadzenie tej procedury przed ostatecznym montażem armatury sanitarnej i urządzeń, takich jak baterie czy WC, pozwala na szybkie zlokalizowanie i usunięcie ewentualnych nieszczelności. Jest to inwestycja, która procentuje spokojem i bezpieczeństwem użytkowania przez wiele lat. Warto pamiętać, że zaleca się ją zarówno przy budowie nowych obiektów, jak i podczas gruntownych remontów istniejących instalacji.

Zalecanym pierwszym krokiem przed właściwym testem ciśnieniowym jest przepłukanie całej instalacji czystą wodą. Ma to na celu usunięcie ewentualnych zanieczyszczeń, które mogłyby wpłynąć na wiarygodność wyników próby lub uszkodzić delikatne elementy podczas jej trwania.

Wymagane ciśnienie próby szczelności wody

Precyzyjne ustalenie ciśnienia, pod jakim przeprowadzana jest próba szczelności instalacji wodnej, stanowi fundament całej operacji. Zgodnie z obowiązującymi wytycznymi, dla instalacji wodociągowej zimnej wody, ciśnienie próbne powinno być półtora raza wyższe od nominalnego ciśnienia roboczego panującego w systemie. Jednakże, nawet jeśli ciśnienie robocze jest bardzo niskie, nie może ono spaść poniżej 10 barów. To zabezpieczenie ma na celu zagwarantowanie odpowiedniego poziomu weryfikacji.

W praktyce oznacza to, że dla typowych instalacji domowych, gdzie ciśnienie robocze oscyluje w okolicach 3-5 barów, ciśnienie próbne będzie wynosić między 4,5 a 7,5 barów. Konieczność utrzymania przeprowadzanej próby przez określony czas, zwykle od kilku do kilkunastu minut, pozwala na dokładne zaobserwowanie potencjalnych mikroprzecieków, które nie byłyby widoczne przy krótkotrwałym obciążeniu.

Normy ciśnienia próby szczelności

Kwestia norm regulujących ciśnienie próbne instalacji wodociągowej jest ściśle określona, aby zapewnić bezpieczeństwo i niezawodność wykonanych prac. Polski Komitet Normalizacyjny w swoich dokumentach technicznych precyzuje wymagane parametry, które mają zastosowanie zarówno w budownictwie mieszkaniowym, jak i obiektach użyteczności publicznej.

Podstawową zasadą jest ustalanie ciśnienia próbnego jako iloczynu ciśnienia roboczego i współczynnika 1,5. Jednakże, oprócz tej ogólnej wytycznej, wprowadzono również dolną granicę ciśnienia próbnego. Jest to wartość nie niższa niż 10 barów, co ma na celu zapewnienie skutecznej weryfikacji nawet w systemach o niskim ciśnieniu roboczym.

Ważne jest również, aby pamiętać o tym, że sama procedura próby ciśnieniowej musi być przeprowadzona w odpowiednich warunkach temperaturowych. Niska temperatura otoczenia lub samego budynku może wpłynąć na zachowanie materiałów instalacyjnych i potencjalnie fałszować wyniki. Dlatego też, próby te wykonuje się zazwyczaj przy dodatnich temperaturach, a sam budynek powinien być ogrzewany.

Kolejnym istotnym aspektem jest odłączenie wszelkich urządzeń, które mogą zakłócić prawidłowy przebieg próby lub ulec uszkodzeniu pod wpływem podwyższonego ciśnienia. Mowa tu o zaworach bezpieczeństwa, naczyniach wzbiorczych, czujnikach ciśnienia czy regulatorach przepływu. Ich obecność w momencie próby mogłaby dawać fałszywe odczyty lub prowadzić do nieoczekiwanego uszkodzenia mechanicznego.

Ciśnienie próbne instalacji CO

Instalacja centralnego ogrzewania, choć wykorzystuje podobne materiały, różni się od instalacji wodnej zasadniczo pod względem warunków pracy, co przekłada się na odmienne podejście do kwestii ciśnienia próbnego. W przypadku systemów grzewczych mamy do czynienia z cieczą podgrzewaną, co generuje inne naprężenia w materiałach. Dlatego też, ciśnienie próbne dla instalacji CO jest ustalane według innej zasady niż dla instalacji wodociągowej.

Zazwyczaj, ciśnienie próbne dla instalacji centralnego ogrzewania wynosi 2 bary, do których dodaje się aktualne ciśnienie robocze panujące w najniższym punkcie systemu. Ta metoda zapewnia odpowiednie obciążenie dla całego systemu, uwzględniając naturalne różnice ciśnień wynikające z wysokości słupa wody.

Warto jednak podkreślić, że istnieją pewne rozróżnienia w zależności od typu instalacji grzewczej. Dla tradycyjnych instalacji grzejnikowych ciśnienie próbne nie powinno być niższe niż 4 bary. Natomiast w przypadku nowoczesnych systemów ogrzewania podłogowego lub ściennego, gdzie często pracuje się z niższymi temperaturami, ale system jest bardziej rozległy, minimalne ciśnienie próbne jest wyższe i wynosi przynajmniej 9 barów.

Chociaż oficjalne normy mogą się lekko różnić w zależności od kraju i konkretnych przepisów prawnych, powszechną praktyką wśród doświadczonych instalatorów jest stosowanie ciśnienia próbnego na poziomie 6 barów dla wszystkich rodzajów instalacji centralnego ogrzewania. Jest to swoisty „złoty środek”, który pozwala na skuteczne przetestowanie szczelności, jednocześnie minimalizując ryzyko uszkodzenia delikatniejszych elementów systemu. Taki wybór jest świadectwem ich doświadczenia i dbałości o jakość wykonania.

Jakie ciśnienie dla instalacji wodnej

Decydując o tym, jakie ciśnienie powinno być zastosowane podczas próby szczelności instalacji wodnej, kierujemy się przede wszystkim zasadą zachowania odpowiedniego marginesu bezpieczeństwa. Jak już wspomnieliśmy, kluczowa jest tu relacja do ciśnienia roboczego, które jest normalnym ciśnieniem panującym w sieci podczas codziennego użytkowania.

W większości budynków mieszkalnych ciśnienie robocze instalacji wodnej waha się zazwyczaj między 3 a 5 barów. W takich przypadkach, aby przeprowadzić prawidłową próbę szczelności, należy zwiększyć to ciśnienie do wartości między 4,5 a 7,5 barów. Jest to właśnie to wspomniane 1,5-krotne zwiększenie ciśnienia nominalnego, które pozwala na wykrycie najmniejszych nieszczelności.

Jednakże, niezależnie od tego, jakie jest ciśnienie robocze, próba ciśnieniowa instalacji wodnej nigdy nie powinna być przeprowadzana poniżej 10 barów. Ta minimalna wartość jest pewnego rodzaju stabilnym punktem odniesienia, zapewniającym wystarczające obciążenie dla całej sieci, niezależnie od jej specyfiki. Jest to szczególnie ważne w przypadku nowo wybudowanych obiektów, gdzie potencjalne niedoskonałości połączeń mogą być trudniejsze do wykrycia.

Sam proces podnoszenia ciśnienia powinien być realizowany za pomocą specjalistycznej pompy, wyposażonej w manometr. Manometr jest w tym przypadku naszym oczami – pozwala on na precyzyjne monitorowanie narastania ciśnienia i obserwację jego stabilności w czasie. Ważne jest, aby pomiar był dokonywany w sposób ciągły i dokładny.

Co do czasu trwania próby, zazwyczaj jest to okres od kilku do kilkunastu minut, w zależności od wielkości i złożoności instalacji. Dłuższy czas pozwala na dokładniejszą obserwację reakcji systemu na podwyższone ciśnienie, eliminując ryzyko przeoczenia drobnych, ale potencjalnie niebezpiecznych nieszczelności.

Ciśnienie robocze instalacji wodnej wskazania

Zrozumienie pojęcia "ciśnienie robocze" jest kluczowe dla prawidłowego przeprowadzenia próby szczelności. Ciśnienie robocze to nic innego jak stabilne ciśnienie wody, które panuje w naszej instalacji w normalnych warunkach użytkowania. Jest to wartość, która wpływa na działanie wszystkich podłączonych urządzeń i armatury.

Wartości te mogą się różnić w zależności od wielu czynników. Przede wszystkim, zależą one od ciśnienia panującego w sieci wodociągowej dostarczającej wodę do budynku. W dużych miastach, gdzie osiedla są zasilane bezpośrednio z głównych magistrali, ciśnienie może być wyższe, często przekraczając 5-6 barów. W mniej zurbanizowanych obszarach lub w budynkach położonych na wyższych terenach, ciśnienie może być niższe, czasem spadając poniżej 3 barów.

Warto też pamiętać o tym, że nawet w obrębie jednego budynku, ciśnienie może nie być jednolite. Ze względu na stratę ciśnienia wynikającą z przepływu przez rury, opory w złączkach czy różnice poziomów, wyższe piętra mogą doświadczać niższego ciśnienia niż parter. Dlatego też, mówiąc o ciśnieniu roboczym, często mówimy o zakresie wartości, a nie o jednej, stałej liczbie.

Informacje o ciśnieniu dostarczanej wody można zazwyczaj uzyskać od lokalnego dostawcy wody lub sprawdzić bezpośrednio na wodomierzu zainstalowanym w budynku, jeśli posiada on manometr. Znajomość tych parametrów jest niezbędna do określenia prawidłowego ciśnienia próbnego, które zapewni skuteczną i bezpieczną weryfikację szczelności całej instalacji.

Próba ciśnieniowa instalacji wodnej

Przeprowadzenie próby ciśnieniowej instalacji wodnej to, można powiedzieć, "ostatni dzwonek" do wychwycenia wszelkich potencjalnych defektów, zanim zostaną one ukryte pod warstwą tynku czy posadzki. To moment, w którym system jest wystawiany na próbę, abyśmy mieli pewność, że wszystko jest jak należy. Zaleca się, aby ta procedura odbyła się najlepiej po co najmniej dobie od napełnienia instalacji wodą i jej odpowietrzenia.

Ważne jest, aby warunki temperaturowe podczas trwania próby były względnie stabilne. Nagłe zmiany temperatury mogą wpływać na zachowanie materiałów użytych do budowy instalacji, co potencjalnie mogłoby wpłynąć na wyniki pomiarów. Staramy się więc stworzyć jak najbardziej kontrolowane środowisko.

Sam proces rozpoczyna się od podłączenia specjalistycznej pompy to najniższego punktu instalacji. Ta kompaktowa maszyna, wyposażona w łatwo dostępny zbiornik z wodą, precyzyjny manometr, a także zawory odcinające, zwrotny i spustowy, jest sercem całej operacji. Manometr oczywiście pozwala na bieżące śledzenie narastającego ciśnienia.

Następnie, za pomocą właśnie pompy, stopniowo podnosi się ciśnienie w instalacji aż do osiągnięcia docelowej wartości określonej dla danej instalacji. Po osiągnięciu wymaganego ciśnienia, obserwuje się jego stabilność przez cały czas trwania próby. Każdy, nawet najmniejszy spadek ciśnienia jest sygnałem, że gdzieś może być ukryty przeciek. To właśnie te drobne sygnały ratują nas przed potencjalnymi problemami w przyszłości.

Ustalenie ciśnienia próby szczelności

Ustalenie prawidłowego ciśnienia próby szczelności wymaga kilku kluczowych kroków, które zapewnią, że test będzie zarówno skuteczny, jak i bezpieczny dla całej instalacji. Po pierwsze, należy precyzyjnie poznać ciśnienie robocze instalacji wodnej. Te informacje zazwyczaj można uzyskać od administratora budynku, lokalnego dostawcy wody, bądź też odczytując wskazania z zamontowanych manometrów.

Kiedy już znamy ciśnienie robocze, przechodzimy do obliczenia ciśnienia próbnego. Podstawowa zasada mówi, że ciśnienie próbne powinno wynosić 1,5 razy wyższą wartość ciśnienia roboczego. Jednak musimy pamiętać o obowiązkowym minimum. Nawet jeśli ciśnienie robocze jest bardzo niskie, ciśnienie próby szczelności instalacji wodnej nie może być niższe niż 10 barów.

Warto również pamiętać o tym, że próba powinna być przeprowadzona przy dodatnich temperaturach. Niskie temperatury mogą wpłynąć na właściwości fizyczne materiałów budowlanych, a tym samym na rzeczywisty odczyt ciśnienia. Dlatego też, jeśli planujemy próbę w okresie zimowym, warto zadbać o odpowiednie ogrzewanie pomieszczeń.

Przed rozpoczęciem pomiarów, konieczne jest również odłączenie od instalacji wodnej wszelkich urządzeń, które mogłyby wpłynąć na metodę badania lub ulec uszkodzeniu. Dotyczy to między innymi zaworów bezpieczeństwa, naczyń wzbiorczych czy innych elementów o charakterze zabezpieczającym lub regulującym. Pozwala to na uzyskanie wiarygodnych wyników i uniknięcie niepotrzebnych uszkodzeń.

Wartości ciśnienia próby instalacji

Określając wartości ciśnienia próby dla różnych rodzajów instalacji, kluczowe jest zrozumienie specyfiki każdej z nich. W przypadku instalacji wodociągowej, jak wspomniano, podstawowa zasada to 1,5-krotne ciśnienie robocze, ale nie niższe niż 10 bar.

Dla instalacji centralnego ogrzewania, sytuacja wygląda nieco inaczej. Tutaj wymagana wartość to 2 bary plus ciśnienie robocze w najniższym punkcie instalacji. Jest to uwarunkowane specyfiką pracy systemu grzewczego, gdzie temperatura wody wpływa na jej objętość i ciśnienie wewnątrz obiegu. Zazwyczaj dla instalacji grzejnikowej jest to minimum 4 bary, a dla ogrzewania podłogowego lub ściennego minimum 9 barów.

Często spotykaną praktyką wśród fachowców jest stosowanie stałej wartości 6 barów dla wszystkich instalacji centralnego ogrzewania jako uniwersalnego rozwiązania, które zapewnia wysoki poziom bezpieczeństwa i pewność prawidłowego wykonania próby. Jest to uśredniona wartość, która bierze pod uwagę typowe ciśnienia robocze.

Ciśnienie w instalacji wodnej przy próbie

Podczas próby ciśnieniowej kluczowe jest, aby ciśnienie w instalacji wodnej było utrzymywane na stałym poziomie przez z góry określony czas. Ten okres jest zazwyczaj ustalany na podstawie norm budowlanych i wynosi od 10 do 15 minut, w zależności od kryteriów przyjętych przez wykonawcę lub wymogów projektu.

Monitorowanie ciśnienia odbywa się za pomocą precyzyjnego manometru podłączonego do instalacji. Każdy, nawet najmniejszy spadek wskazywanej wartości, jest sygnałem ostrzegawczym. Może to oznaczać obecność mikropęknięć, nieszczelnych połączeń czy wadliwych elementów, które pod wpływem podwyższonego ciśnienia zaczynają przeciekać.

Jeśli podczas próby ciśnieniowej zaobserwujemy spadek ciśnienia, nie należy panikować. Jest to po prostu sygnał, że trzeba wykonać dodatkową pracę. Znalezienie przyczyny nieszczelności i jej naprawienie jest absolutnie niezbędne przed dopuszczeniem instalacji do dalszych prac wykończeniowych lub oddaniem jej do użytku. Czasami wystarczy dokręcić połączenie, innym razem może być potrzebna wymiana fragmentu rury.

Często zdarza się, że nawet po pozytywnym wyniku próby, specjaliści zalecają jej powtórzenie po napełnieniu całej instalacji wodą i usunięciu powietrza. Pozwala to na dodatkowe zweryfikowanie szczelności w warunkach zbliżonych do normalnego użytkowania. Ten dodatkowy krok może zaoszczędzić nam wielu problemów w przyszłości i daje większą pewność co do jakości wykonania instalacji.

Próba szczelności instalacji wodnej: Ciśnienie i Pytania - Q&A

  • Jakie jest prawidłowe ciśnienie przy próbie szczelności instalacji wodnej?

    Ciśnienie próbne dla instalacji wodociągowej wynosi 1,5-krotną wartość ciśnienia roboczego w instalacji, ale nie mniej niż 10 barów. Ważne jest, aby temperatura podczas próby była stabilna.

  • Kiedy najlepiej przeprowadzić próbę szczelności instalacji wodnej?

    Próbę szczelności powinno się rozpocząć najlepiej po minimum jednej dobie od napełnienia instalacji wodą i jej odpowietrzeniu. Czynność tę należy wykonać przed zakryciem otworów i bruzd, a także przed izolacją i malowaniem przewodów.

  • Czego należy unikać podczas przygotowania do próby ciśnieniowej instalacji wodnej?

    Należy odłączyć od instalacji wody ciepłek wszelkiego rodzaju urządzenia zabezpieczające przed przekroczeniem dopuszczalnego ciśnienia, takie jak zawory bezpieczeństwa czy naczynie wzbiorcze. Zaleca się również odłączenie czujek i zaworów regulacyjnych, aby zapobiec ich uszkodzeniu lub zakłóceniu przebiegu próby.

  • Jakie zalecenia należy spełnić przed przystąpieniem do próby szczelności instalacji wodnej?

    Przed próbą szczelności zaleca się przepłukanie instalacji wodą. Powinna być ona wykonana przy dodatnich warunkach temperaturowych, a budynek nie powinien być wychłodzony. Po napełnieniu instalacji wodą należy dokonać jej odpowietrzenia.
