Jak podłączyć gniazdko w starej instalacji? Poradnik krok po kroku

ite 2025-04-19 23:05 / Aktualizacja: 2026-05-23 01:08:48

Wymiana gniazdka w mieszkaniu znormalizacji elektrycznej sprzed 1990 roku potrafi zaskoczyć nawet doświadczonego majsterkowicza. Zamiast trzech przewodów masz tylko dwa, a gniazdo z bolcem uziemiającym czeka na podłączenie czegoś, czego fizycznie nie ma w puszce. Problem nie jest trywialny, bo błędne podłączenie neutralnego przewodu do bolca uziemiającego tworzy pozorne bezpieczeństwo, które w praktyce zamienia każde uszkodzone urządzenie w potencjalną bombę porażeniową. Wyjaśnię ci dokładnie, jak się do tego zabrać, aby instalacja spełniała aktualne normy i żebyś mógł spać spokojnie.

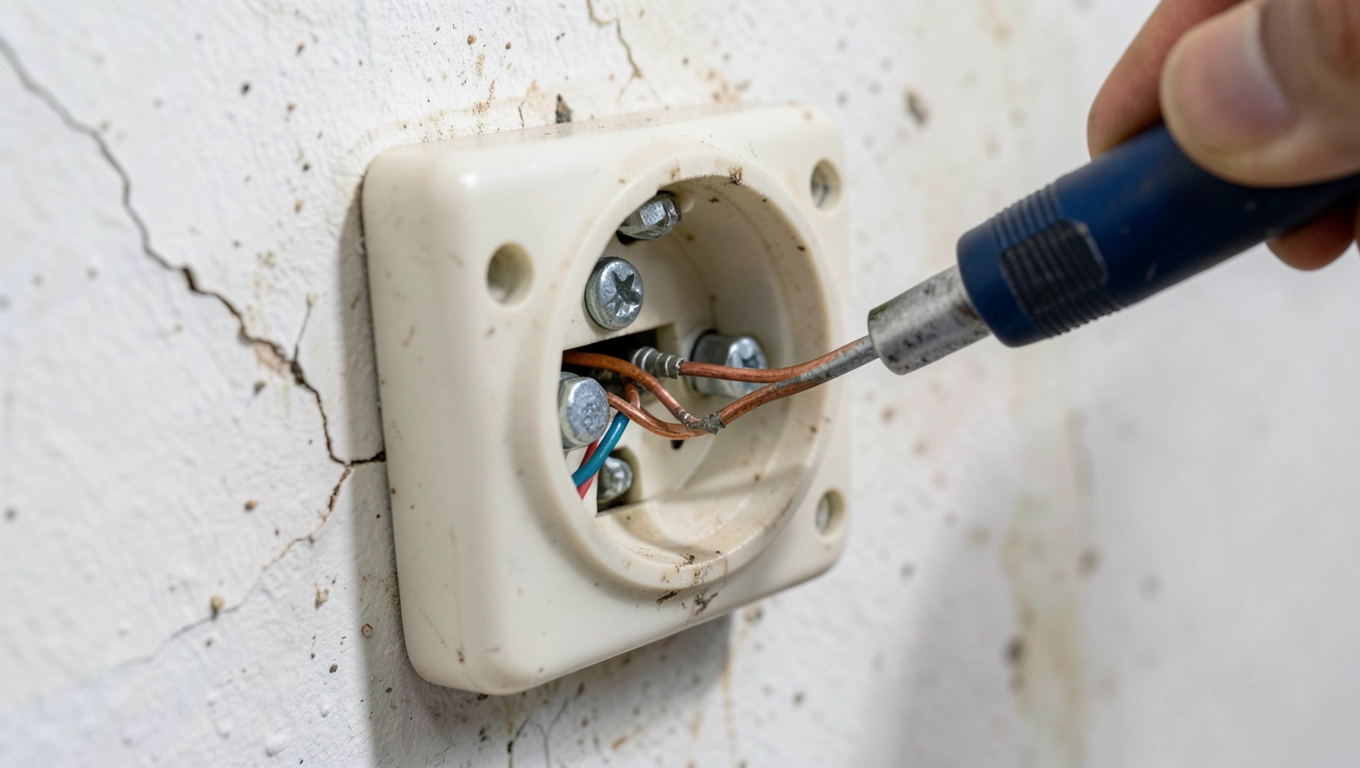

Jak podłączyć gniazdko w starej instalacji

Identyfikacja przewodów fazy i neutralu w starej instalacji

Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć obwód w tablicy rozdzielczej. Nie wystarczy przekręcić wyłącznika trzeba sprawdzić brak napięcia próbnikiem lub multimetrem na obu przewodach doprowadzonych do puszki. Dopiero wynik zerowy upoważnia do kontynuowania dalszych czynności.

W starszych instalacjach stosowano kolorystykę przewodów zgodną z ówczesnymi normami, która różni się od aktualnej PN-HD 60364. Brązowy przewód oznacza fazę, czyli żyłę będącą nośnikiem napięcia względem ziemi. Przewód niebieski pełni rolę neutralu, zamykając obwód prądowy i odprowadzając napięcie do transformatora sieciowego. Żółto-zielony przewód, który powinien pojawić się w nowoczesnych instalacjach jako ochronny, wtwo-przewodowym systemie po prostu nie istnieje fizycznie.

Weryfikacja przewodów w starych puszkach bywa utrudniona ze względu na wieloletnie prace remontowe icreative zmiany w kolorystyce izolacji. Jeśli oba przewody mają izolację w jednym kolorze, należy posłużyć się multimetrem w trybie pomiaru napięcia zmiennego względem uziemienia budynku próbnik neonówkowy wskaże fazę jednoznacznie, świecąc przy dotknięciu go do przewodu pod napięciem. Pomiar napięcia między przewodami powinien wskazać nominalne 230 V.

Trzeba też ocenić stan mechaniczny przewodów. Giętkie linki w starych instalacjach często mają przetarte izolacje w miejscu wchodzenia do puszki. Delikatne odgięcie końcówki przewodu pod światło pozwala dostrzec ewentualne mikropęknięcia miedzi. Jeśli izolacja kruszy się pod palcami, przewód trzeba skrócić do miejsca, gdzie miedź jest zdrowa, lub wymienić cały odcinek na nowy.

Zdarza się, że w puszce znajdziesz trzy przewody dwa doprowadzone od strony tablicy i jeden odchodzący do następnego gniazdka. Wtedy układ połączeń wymaga szczególnej uwagi, bo musisz zachować ciągłość obwodu dla gniazdek położonych dalej w szeregu.

Bezpieczne podłączenie uziemienia w gniazdku bez przewodu PE

Gniazdo elektryczne z bolcem uziemiającym wymaga fizycznego połączenia z przewodem ochronnym. W starej instalacji dwuprzewodowej przewodu tego nie ma, więc pierwszą decyzją projektową jest wybór strategii. Nie wolno stosować popularnego triku polegającego na połączeniu bolca uziemiającego z przewodem neutralnym tak zwane zerowanie jest praktyką nielegalną i śmiertelnie niebezpieczną w warunkach awarii izolacji urządzenia.

Dlaczego zerowanie jest tak ryzykowne? Mechanizm jest następujący: w stanie prawidłowym przewód neutralny ma potencjał bliski zeru względem ziemi, ale gdy przerwany zostanie styk neutralu w tablicy rozdzielczej, obudowa urządzenia znajdzie się pod pełnym napięciem fazowym przez obwód wewnętrzny urządzenia podłączonego do gniazdka. Osoba dotykająca takiej obudowy staje się jedyną drogą odprowadzenia prądu do ziemi porażenie jest niemal natychmiastowe.

Jedyną zgodną z normą metodą jest doprowadzenie oddzielnego przewodu ochronnego PE bezpośrednio od tablicy rozdzielczej do każdego gniazdka. Jeśli budynek dysponuje wspólnym uziemieniem głównym na przykład bednarką połączoną z pionowymi uziomami fundamentowymi nowy przewód PE podłącza się do tego uziemienia w rozdzielni. W przypadku jego braku konieczne jest wykonanie uziomu pomocniczego, na przykład wbijając w ziemię drut stalowy ocynkowany o długości minimum 2,5 metra i łącząc go z przewodem PE przez zacisk probierczy.

Dla przewodów ochronnych stosuje się wyłącznie żyły jednodrutowe o przekroju minimum 2,5 mm², jeśli obwód chroniony wyłącznikiem B16A zabezpiecza przewody 3×2,5 mm². Żółto-zielona izolacja jest obowiązkowa zacieranie kolorów izolacyjnych na innych przewodach i malowanie ich farbą nie stanowi prawnie wiążącego oznakowania i stanowi naruszenie przepisów.

Moskowanie uziemienia między gniazdkami zgodnie z normą

Jeśli instalujesz więcej niż jedno gniazdo w ramach jednego obwodu, każde z nich musi mieć niezależne połączenie z przewodem PE doprowadzonym z tablicy. Pomiędzy gniazdkami wykonuje się tak zwane mostki dodatkowe odcinki przewodów łączące zaciski ochronne sąsiednich gniazdek w sposób ciągły. Mostek uziemiający tworzy spójny system ochronny, w którym awaria jednego punktu nie przerywa uziemienia pozostałych.

Technicznie mostek wykonuje się przewodem PE przedłużonym w puszce każdego gniazdka przed podłączeniem go do zacisku ochronnego. Zacisk DIN (śrubowy) w gnieździe powinien mieć odpowiedni moment dokręcenia producenci standardowo podają wartość 0,8-1,0 Nm dla przewodów jednodrutowych. Zbyt słabe dokręcenie powoduje falowanie potencjału na obudowie urządzenia, zbyt mocne może odkształcić rdzeń miedziany żyły.

Zasada pętlowego prowadzenia przewodów oznacza, że od rozdzielni do pierwszego gniazdka doprowadzasz trzy przewody: fazę, neutral i PE. Z pierwszego gniazdka wychodzą again trzy przewody do drugiego gniazdka. Nie stosuje się prowadzenia fazy przez zacisk ochronny ani neutralu przez zacisk uziemiający, nawet jeśli fizycznie bolce wyglądają identycznie. Pomylenie przewodów przy demontażu starego gniazdka to najczęstsza przyczyna błędów w tego typu instalacjach.

Norma PN-EN 50110-1 dopuszcza stosowanie listew łączeniowych jako alternatywy dla mostków pojedynczych przewodów, jednak w warunkach domowych proste połączenia śrubowe są bardziej czytelne i łatwiejsze do weryfikacji wzrokowej. Listwa musi mieć odpowiednią certyfikację i oznaczenie przekroju dopuszczalnego obciążenia.

Po zmontowaniu całego układu obowiązkowo wykonuje się pomiary sprawdzające. Multimetr w trybie ciągłości pozwala zweryfikować, czy zacisk uziemiający każdego gniazdka ma nieprzerwaną drogę do głównego uziomu. Rezystancja pętli uziemienia powinna być niższa niż wartość określona w przepisach lokalnych standardowo poniżej 10 omów dla instalacji domowych. Wynik pomiaru zapisuje się w protokole.

Dobór zabezpieczeń i przekroju przewodów dla starego obwodu

Obwód gniazdowy w starszych instalacjach projektowano zazwyczaj na obciążalność 10 A lub 16 A przy użyciu kabli 3×1,5 mm². Współczesne wymagania dla gniazdek ogólnego użytku preferują obwody z wyłącznikiem nadprądowym B16A i przewodami 3×2,5 mm². Różnica w przekroju wynika z konieczności spełnienia warunku spadku napięcia na przewodach przy długości obwodu przekraczającej 20 metrów spadek napięcia nie może przekraczać 3% wartości nominalnej.

Wybór charakterystyki wyzwalania wyłącznika B16A nie jest przypadkowy. Litera B oznacza wyzwalanie elektromagnetyczne przy prądzie 3-5 razy wyższym od prądu znamionowego, co zapewnia ochronę przed skutkami zwarć w urządzeniach gospodarstwa domowego. Wyłączniki typu C stosuje się do obwodów z obciążeniem silnikowym, typ D przy bardzo wysokich prądach rozruchowych.

W przypadku obwodów gniazdowych o niskim obciążeniu na przykład pojedyncze gniazdo do ładowarki telefonu lub lampki biurkowej dopuszczalne jest zachowanie przekroju 3×1,5 mm² z wyłącznikiem B10A, pod warunkiem że łączna moc podłączonych urządzeń nie przekroczy 2,3 kW. Jednak każde gniazdo w obwodzie musi być wówczas oznaczone jako punkt ograniczonego obciążenia.

Podczas modernizacji starego obwodu warto wymienić równieżWkładkę topikową lub wyłącznik nadprądowy w tablicy na nowy wyłącznik automatyczny. Stare korki topikowe działają wprawdzie poprawnie, ale nie zapewniają selektywności przy zewnetrznych awariach sieci nowoczesne wyłączniki mini automatyczne reagują szybciej i precyzyjniej.

Bezwzględnie należy unikać stosowania tak zwanych bezpieczników samonaprawialnych lub owych wkładek topikowych o wartościach wyższych niż dopuszczalne obciążenie przewodów w ścianach. Przykładanie wyższego bezpiecznika do obwodu 1,5 mm² powoduje, że izolacja przewodów ulega degradacji termicznej długo przed zadziałaniem zabezpieczenia może dojść do pożaru w przestrzeni między ścianami, skąd dym nie ma drogi ucieczki.

Po zakończeniu montażu i pomiarów warto sporządzić szkic układu przewodów z oznaczeniem kolorów, przekrojów i lokalizacji zacisków. Dokumentacja przyda się podczas ewentualnych przyszłych modyfikacji instalacji, a w razie kontroli ze strony organów nadzoru energetycznego stanowi dowód zgodności z norma.

Pytania i odpowiedzi dotyczące podłączania gniazdka w starej instalacji

Jak bezpiecznie zidentyfikować przewody fazy i neutralu w starej instalacji elektrycznej?

Przed rozpoczęciem jakichkolwiek prac bezwzględnie wyłącz obwód w tablicy rozdzielczej i sprawdź brak napięcia próbnikiem lub multimetrem na obu przewodach doprowadzonych do puszki. W starych instalacjach obowiązywała inna kolorystyka niż obecna norma PN-HD 60364 przewód brązowy oznacza fazę, a niebieski pełni rolę neutralu. Jeśli oba przewody mają izolację w jednym kolorze, użyj multimetru w trybie pomiaru napięcia zmiennego względem uziemienia budynku lub próbnika neonówkowego, który wskaże fazę jednoznacznie. Napięcie między przewodami powinno wskazywać nominalne 230 V. Dodatkowo oceń stan mechaniczny przewodów sprawdź, czy izolacja nie jest przetarta lub krusząca się w miejscu wchodzenia do puszki.

Czy można połączyć boliec uziemiający gniazdka z przewodem neutralnym?

Nie, absolutnie nie wolno stosować tak zwanego zerowania, czyli łączenia bolca uziemiającego z przewodem neutralnym. Jest to praktyka nielegalna i śmiertelnie niebezpieczna. Mechanizm zagrożenia jest następujący: w stanie prawidłowym przewód neutralny ma potencjał bliski zeru względem ziemi, ale gdy przerwany zostanie styk neutralu w tablicy rozdzielczej, obudowa każdego podłączonego urządzenia znajdzie się pod pełnym napięciem fazowym przez obwód wewnętrzny urządzenia. Osoba dotykająca takiej obudowy staje się jedyną drogą odprowadzenia prądu do ziemi porażenie jest niemal natychmiastowe.

Jak wykonać uziemienie w gniazdku, gdy w starej instalacji brakuje przewodu ochronnego PE?

Jedyną zgodną z normą metodą jest doprowadzenie oddzielnego przewodu ochronnego PE bezpośrednio od tablicy rozdzielczej do każdego gniazdka. Jeśli budynek dysponuje wspólnym uziemieniem głównym na przykład bednarką połączoną z pionowymi uziomami fundamentowymi nowy przewód PE podłącza się do tego uziemienia w rozdzielni. W przypadku braku takiego uziemienia konieczne jest wykonanie uziomu pomocniczego, na przykład wbijając w ziemię drut stalowy ocynkowany o długości minimum 2,5 metra i łącząc go z przewodem PE przez zacisk probierczy. Stosuje się wyłącznie żyły jednodrutowe o przekroju minimum 2,5 mm² z obowiązkową żółto-zieloną izolacją.

Jak prawidłowo wykonać mostek uziemiający między gniazdkami w starym obwodzie?

Każde gniazdo w ramach jednego obwodu musi mieć niezależne połączenie z przewodem PE doprowadzonym z tablicy. Mostek uziemiający to dodatkowe odcinki przewodów łączące zaciski ochronne sąsiednich gniazdek w sposób ciągły, tworząc spójny system ochronny awaria jednego punktu nie przerywa wtedy uziemienia pozostałych. Mostek wykonuje się przewodem PE przedłużonym w puszce każdego gniazdka przed podłączeniem go do zacisku ochronnego. Moment dokręcenia zacisku DIN powinien wynosić 0,8-1,0 Nm dla przewodów jednodrutowych. Od rozdzielni do pierwszego gniazdka doprowadzasz trzy przewody: fazę, neutral i PE, a z pierwszego gniazdka wychodzą kolejne trzy przewody do drugiego gniazdka nie stosuje się prowadzenia fazy przez zacisk ochronny ani neutralu przez zacisk uziemiający.

Jakie zabezpieczenia i przekrój przewodów dobrać dla modernizowanego obwodu gniazdowego?

Współczesne wymagania dla gniazdek ogólnego użytku preferują obwody z wyłącznikiem nadprądowym B16A i przewodami 3×2,5 mm² zapewnia to spełnienie warunku spadku napięcia poniżej 3% przy długości obwodu przekraczającej 20 metrów. Wyłącznik typu B16A ma wyzwalanie elektromagnetyczne przy prądzie 3-5 razy wyższym od znamionowego, co zapewnia ochronę przed skutkami zwarć w urządzeniach domowych. Dla obwodów o niskim obciążeniu (pojedyncze gniazdo do ładowarki lub lampki) dopuszczalne jest zachowanie przekroju 3×1,5 mm² z wyłącznikiem B10A, pod warunkiem że łączna moc nie przekroczy 2,3 kW. Unikaj stosowania bezpieczników topikowych o wartościach wyższych niż dopuszczalne obciążenie przewodów może dojść do degradacji termicznej izolacji i pożaru w przestrzeni między ścianami.

Co zrobić, gdy w puszce elektrycznej znajdziesz trzy przewody zamiast dwóch?

Zdarza się, że w puszce znajdziesz trzy przewody dwa doprowadzone od strony tablicy i jeden odchodzący do następnego gniazdka w szeregu. W takiej sytuacji układ połączeń wymaga szczególnej uwagi, ponieważ musisz zachować ciągłość obwodu dla gniazdek położonych dalej. Oznacz przewody przed odłączeniem starego gniazdka, aby nie pomylić fazy, neutralu i przewodów odchodzących do następnego punktu. Po zakończeniu montażu obowiązkowo wykonaj pomiary sprawdzające multimetr w trybie ciągłości pozwala zweryfikować, czy zacisk uziemiający każdego gniazdka ma nieprzerwaną drogę do głównego uziomu. Rezystancja pętli uziemienia powinna być niższa niż 10 omów dla instalacji domowych, a wynik pomiaru zapisz w protokole.
