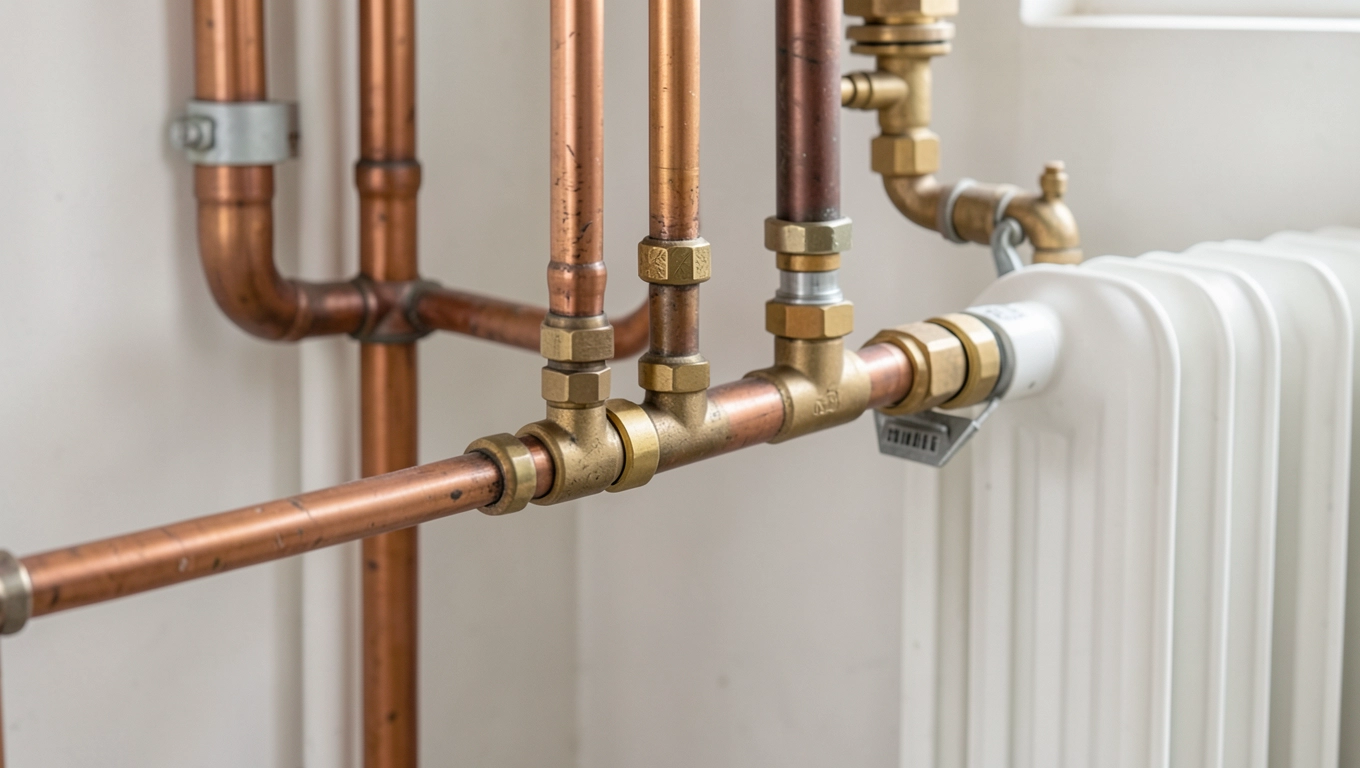

Jak wykonać instalację centralnego ogrzewania? Krok po kroku
Jeśli zastanawiasz się, jak wykonać instalację centralnego ogrzewania, najpierw musisz zmierzyć się z druzgocącą liczbą zmiennych od obliczeń strat ciepła po dobór grzejników płytowych, rozdzielaczy i rur. Każdy etap tego procesu wymaga precyzyjnego zaplanowania, a popełniony błąd na początku może skutkować niedogrzewaniem pomieszczeń przez cały sezon grzewczy i niepotrzebnie wysokimi rachunkami za energię.
- Planowanie rozkładu grzejników płytowych i dobór mocy
- Montaż rozdzielaczy na parterze i piętrze
- Prowadzenie rur pod wylewką podłogową przed tynkowaniem
- Testowanie szczelności i ciśnieniowe sprawdzenie instalacji
- Jak wykonać instalację centralnego ogrzewania pytania i odpowiedzi
Planowanie rozkładu grzejników płytowych i dobór mocy
Obliczanie strat ciepła
Podstawą każdego projektu jest oszacowanie zapotrzebowania na ciepło dla każdego pomieszczenia. Używa się wzoru Q = V × ΔT × k, gdzie V to kubatura (m³), ΔT różnica między wymaganą temperaturą wewnętrzną a projektową temperaturą zewnętrzną (w Polsce przyjmuje się -20 °C), a k to współczynnik przenikania ciepła ściany. Dla domów energooszczędnych k wynosi około 0,5 W/m³·K, dla budynków ze standardową izolacją 0,7 W/m³·K, a dla starych konstrukcji może sięgać 1,0 W/m³·K.
Przykład: salon o powierzchni 25 m² i wysokości 2,7 m przy temperaturze wewnętrznej 22 °C generuje ΔT = 42 K. Przy przeciętnej izolacji (k = 0,7) otrzymujemy Q ≈ 25 × 2,7 × 42 × 0,7 ≈ 1990 W. To wartość, którą należy pokryć mocą grzejnika lub zestawu grzejników.
Dobór mocy grzejnika płytowego
Grzejniki płytowe z dolnym zasilaniem oferują dyskrecję instalacyjną rury chowają się w podłodze, a widoczna jest jedynie płaska płyta. Dobierając moc, zwracaj uwagę na parametr ∆T = 50 K (różnica między średnią temperaturą wody a temperaturą powietrza), który jest podstawą normy PN‑EN 442. W tabeli poniżej zebrano najczęściej spotykane wysokości i długości płyt wraz z ich mocą cieplną.
| Wysokość (mm) | Długość (mm) | Moc cieplna (W)* | Orient. cena (PLN/szt.) |
|---|---|---|---|
| 300 | 600 | 580 | 120 |
| 400 | 800 | 870 | 155 |
| 500 | 1000 | 1150 | 190 |
| 600 | 1200 | 1420 | 225 |
*Moc przy ∆T = 50 K; ceny orientacyjne, bez montażu.
Lokalizacja punktów podłączenia
Grzejniki montuj pod oknami, aby wykorzystać naturalną konwekcję i zneutralizować zimne powietrze opadające ze szyby. Minimalna odległość od podłogi to 10 cm, od ściany 3 cm, a od parapetu co najmniej 15 cm. Punkty przyłączeniowe (tzw. wyloty) muszą być naniesione na planie przed rozpoczęciem prac murarskich, aby uniknąć kolizji z instalacją elektryczną czy wodno‑kanalizacyjną.
Zestawienie mocy dla całego budynku
Po obliczeniu zapotrzebowania dla wszystkich pomieszczeń zsumuj wartości, dodając około 10 % rezerwy na spadki ciśnienia i ewentualne błędy w izolacji. Uzyskana suma stanowi punkt wyjścia do doboru kotła lub pompy ciepła o odpowiedniej mocy nominalnej.
Na tym etapie warto skorzystać z darmowych programów do symulacji cieplnej budynku wiele z nich pozwala wprowadzić parametry przegród i natychmiast otrzymać szczegółowy raport wraz z rekomendacją liczby i typu grzejników.
Montaż rozdzielaczy na parterze i piętrze
Rola rozdzielacza w instalacji
Rozdzielacz pełni funkcję centralnego węzła dystrybucyjnego: kieruje przepływ gorącej wody do poszczególnych obwodów i odbiera schłodzoną wodę powrotną. Dla budynków jednorodzinnych stosuje się zazwyczaj rozdzielacze z dwoma lub czterema obiegi po jednym na parterze i piętrze, co upraszcza regulację i umożliwia niezależne sterowanie temperaturą w każdej strefie.
Wybór lokalizacji i wysokości
Optymalne miejsce to środek kondygnacji, blisko pionu kominowego lub kotła, aby zminimalizować długość przewodów głównych. Wysokość mocowania powinna wynosić od 0,8 m do 1,0 m od poziomu podłogi zapewnia to wygodny dostęp do zaworów odcinających i odpowietrzników. Pamiętaj, by pozostawić co najmniej 30 cm wolnej przestrzeni z przodu obudowy na potrzeby ewentualnych napraw.
Mocowanie i poziomowanie
Do ściany przytnij wsporniki z regulowanymi uchwytami, które pozwalają na precyzyjne wypoziomowanie rozdzielacza. Zalecany rozstaw między uchwytami to max. 0,6 m, aby uniknąć odkształceń pod wpływem ciężaru rur i wody. Po zamocowaniu sprawdź poziomnicą, czy górna krawędź obudowy jest idealnie pozioma najmniejsze odchylenie przekłada się na nierównomierny przepływ.
Podłączenie przewodów zasilających i powrotnych
Do każdego obiegu doprowadź parę przewodów: zasilający (gorący) i powrotny (schłodzony). Stosuj złączki zaciskowe lub gwintowane, w zależności od wybranego materiału rur. Na każdym obiegu zamontuj zawór odcinający umożliwi to izolowanie fragmentu instalacji bez konieczności wyłączania całego systemu.
| Typ rozdzielacza | Liczba obwodów | Ciśnienie robocze (bar) | Orient. cena (PLN) |
|---|---|---|---|
| Rozdzielacz 2‑obwodowy | 2 | 6 | 280 |
| Rozdzielacz 4‑obwodowy | 4 | 6 | 420 |
| Rozdzielacz 6‑obwodowy | 6 | 6 | 590 |
Po zamontowaniu oznacz każdy obwód tabliczką z numerem znacznie ułatwia to późniejszą konserwację i diagnostykę.
Prowadzenie rur pod wylewką podłogową przed tynkowaniem
Wybór rury
W nowoczesnych instalacjach centralnego ogrzewania dominują rury wielowarstwowe (PE‑RT/Al/PE) oraz stalowe w izolacji. Rury wielowarstwowe łączą elastyczność tworzywa z wytrzymałością aluminium, co pozwala na gięcie łagodnych łuków bez dodatkowych złączek. Stalowe przewody są odporne na wysoką temperaturę, lecz wymagają precyzyjnego spawania i są droższe w montażu.
Głębokość ułożenia i ochrona
Rury układa się w warstwie podsypki, minimum 30 mm poniżej poziomu finalnego wylewki. W miejscach przejść przez ściany lub fundamenty stosuj tuleje ochronne z tworzywa, które zapobiegają ścieraniu się izolacji i umożliwiają swobodne przemieszczenia termiczne.
Mocowanie i odstępy
Podczas mocowania używaj klipsów co 0,8-1,0 m dla rur o średnicy 16 mm, a co 1,2 m dla 20 mm. Unikaj ostrych zagięć promień gięcia nie powinien być mniejszy niż pięciokrotność średnicy rury. Wszystkie zmiany kierunku wykonuj za pomocą kolanek, a nie zginania ręcznego, co mogłoby spowodować deformację warstwy aluminium.
Izolacja termiczna
Aby zminimalizować straty ciepła do podłoża, każdą rurę osłoń otuliną z pianki poliuretanowej grubości 6 mm. Izolacja ta działa jak bariera, która kieruje energię cieplną w górę, w kierunku pomieszczenia, a nie na dół, do betonu.
| Rodzaj rury | Średnica (mm) | Ciśnienie robocze (bar) | Temp. maks. (°C) | Orient. cena (PLN/mb) |
|---|---|---|---|---|
| PE‑RT/Al/PE 16×2 | 16 | 10 | 95 | 9 |
| PE‑RT/Al/PE 20×2 | 20 | 10 | 95 | 12 |
| Stal 15 mm (ocynkowana) | 15 | 12 | 110 | 18 |
Przed wylaniem wylewki dokładnie zaznacz trasy rur na planie późniejsze nawierty w betonie mogą być kosztowne i czasochłonne.
Testowanie szczelności i ciśnieniowe sprawdzenie instalacji
Dlaczego próba ciśnieniowa jest niezbędna
Nawet najdrobniejszy przeciek w zamkniętym obiegu może prowadzić do zawilgocenia izolacji, korozji elementów metalowych i wzrostu kosztów eksploatacji. Przed zakryciem rur wylewką lub tynkiem konieczne jest więc potwierdzenie szczelności całego układu.
Procedura hydrostatyczna
Napełnij instalację wodą, odpowietrz wszystkie grzejniki i rozdzielacze, a następnie za pomocą pompy ciśnieniowej podnieś ciśnienie do wartości 1,5‑krotności ciśnienia roboczego (typowo 6 bar). Utrzymuj ten poziom przez minimum 30 minut, obserwując manometr. Spadek ciśnienia nie może przekroczyć 0,2 bar każda większa utrata świadczy o nieszczelności.
Kontrola połączeń
Podczas testu zwróć szczególną uwagę na połączenia przy rozdzielaczach, zaworach termostatycznych i odpowietrznikach. Użyj detectorów wilgoci lub białej serwety, aby wykryć ewentualne kapanie. Zidentyfikowane przecieki usuń przez dokręcenie złączek lub wymianę uszczelek, a następnie powtórz test.
| Etap testu | Ciśnienie (bar) | Czas (min) | Kryterium |
|---|---|---|---|
| Przed wylewką | 6 | 30 | Spadek ≤ 0,2 bar |
| Po wylewce | 4 | 15 | Brak widocznego przecieku |
| Po tynkowaniu | 3 | 10 | Stabilne ciśnienie |
Nigdy nie pomijaj próby ciśnieniowej przed zamknięciem wylewki koszty naprawy przecieku w już utwardzonym betonie są kilkukrotnie wyższe niż wczesne wykrycie usterki.
Dokumentacja i odbiór
Po pomyślnym teście sporządź protokół, w którym zamieścisz datę, wartości ciśnienia, czas trwania próby oraz ewentualne uwagi. Protokół ten stanowi dowód zgodności instalacji z normą PN‑EN 14336 i może być wymagany przy odbiorze budynku przez nadzór budowlany.
Jak wykonać instalację centralnego ogrzewania pytania i odpowiedzi
Co to jest centralne ogrzewanie i jak działa?
Centralne ogrzewanie to system, w którym ciepło wytwarzane jest w jednym źródle (np. kocioł) i rozprowadzane przewodami do grzejników rozmieszczonych w poszczególnych pomieszczeniach budynku. Dzięki temu pomieszczenie może być ogrzewane niezależnie, a cały proces jest sterowany automatyką, np. termostatami.
Jakie są kluczowe etapy planowania instalacji centralnego ogrzewania?
Planowanie rozpoczyna się od dokładnego pomiaru powierzchni każdego pomieszczenia i określenia zapotrzebowania na moc grzewczą. Następnie wyznacza się lokalizację grzejników płytowych zasilanych od dołu, ustala miejsca dla rozdzielaczy na parterze i piętrze oraz dobiera średnice rur i typ zaworów termostatycznych. Całość dokumentuje się w projekcie instalacji, uwzględniając rozkład przewodów pod wylewką podłogową.
Gdzie najlepiej umieścić rozdzielacze na parterze i piętrze?
Rozdzielacze montuje się w centralnych punktach każdej kondygnacji, tak aby długość przewodów do każdego grzejnika była zbliżona i minimalna. Na parterze często wybiera się miejsce przy ścianie zewnętrznej blisko kotłowni, a na piętrze w korytarzu lub niewielkim pomieszczeniu technicznym. Dzięki temu strata ciśnienia w instalacji jest najmniejsza, a regulacja temperatury efektywna.
Jakie rury stosować do prowadzenia instalacji pod wylewką podłogową?
Do układania pod wylewką podłogową najczęściej używa się rur wielowarstwowych (aluminiowo‑polietylenowych) lub rur stalowych w izolacji. Rury wielowarstwowe są elastyczne, łatwe w montażu i odporne na korozję, natomiast rury stalowe charakteryzują się wysoką wytrzymałością mechaniczną. Wybór zależy od projektu i dostępności materiałów.
Jak prawidłowo podłączyć grzejniki płytowe zasilane od dołu?
Podłączenie polega na doprowadzeniu rury zasilającej i powrotnej do dolnych króćców grzejnika. Należy zamontować zawór termostatyczny na zasilaniu oraz zawór odcinający na powrocie, a na górze grzejnika zamontować odpowietrznik. Po skręceniu połączeń warto sprawdzić szczelność, a następnie wykonać próbę ciśnieniową całego obiegu.
W jaki sposób przeprowadzić test szczelności przed zamknięciem wylewki?
Po wykonaniu całej instalacji napełnia się ją wodą i podnosi ciśnienie do wartości określonej przez producenta (zazwyczaj 1,5‑2 razy nominalne ciśnienie robocze). Następnie obserwuje się manometr przez około 30‑60 minut. Jeśli ciśnienie nie spada, instalacja jest szczelna. Dopiero po pozytywnym teście można przystąpić do wylewania posadzki i tynkowania ścian.
