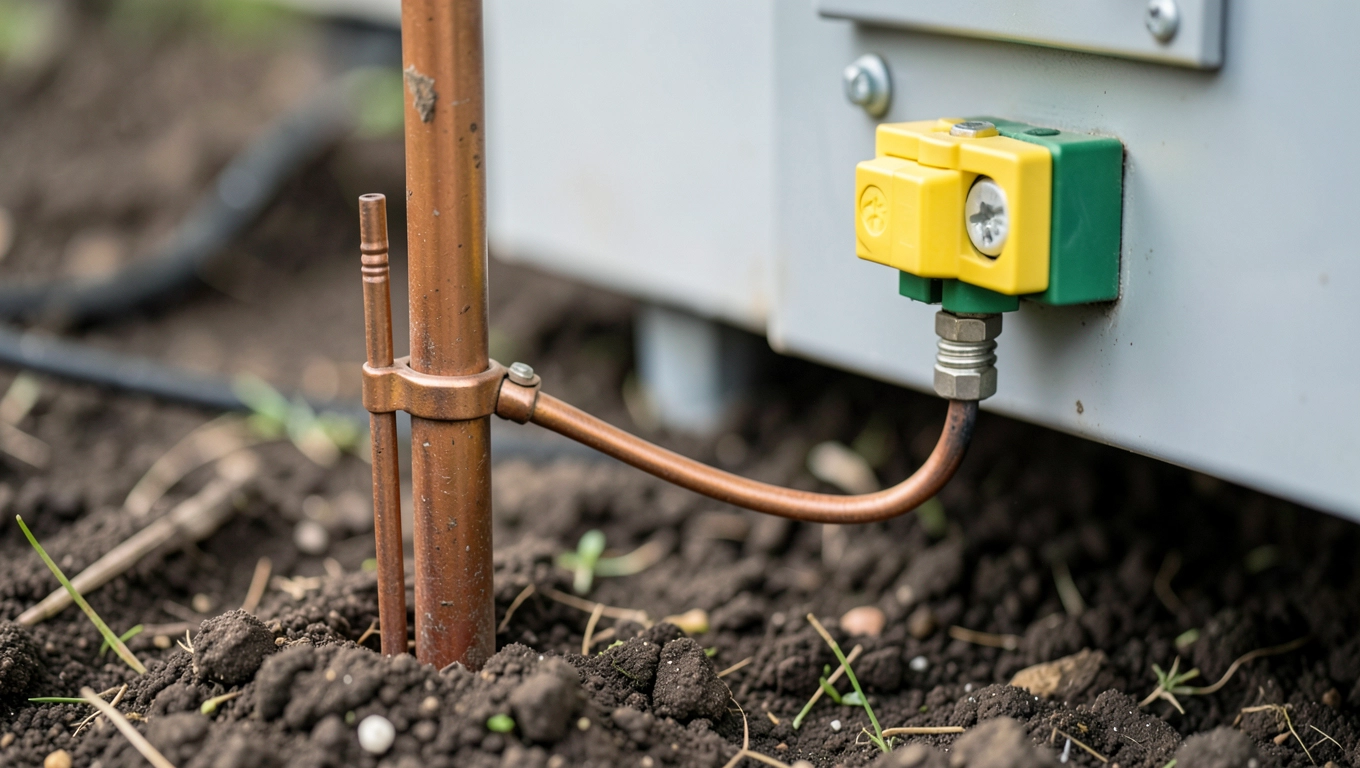

Poradnik: jak wykonać uziemienie instalacji elektrycznej krok po kroku

Wielu właścicieli domów jednorodzinnych zbyt długo zwleka z wykonaniem prawidłowego uziemienia instalacji elektrycznej, aż do pierwszej awarii lub kontroli, która ujawnia nieprawidłowości. Tymczasem solidne uziemienie to nie tylko wymóg przepisów budowlanych, lecz także absolutna podstawa bezpieczeństwa zarówno dla Twojej rodziny, jak i dla całego budynku. Wykonanie go samodzielnie wymaga wprawdzie precyzyjnego planowania i zrozumienia kilku kluczowych zasad, ale przy odrobinie wiedzy technicznej można to zrobić solidnie i zgodnie z obowiązującymi normami. Najważniejsze jednak jest to, że błędy popełnione na etapie instalacji uziomu mogą kosztować znacznie więcej niż sama naprawa zarówno w sensie finansowym, jak i bezpieczeństwa. Dlatego warto poświęcić czas na dokładne zrozumienie całego procesu, zanim chwycisz za narzędzia.

• Wybór typu uziomu i lokalizacji
• Przygotowanie narzędzi i materiałów
• Montaż uziomu i przewodów uziemiających
• Pytania i odpowiedzi Jak wykonać uziemienie instalacji elektrycznej

Wybór typu uziomu i lokalizacji

Decyzja o tym, jaki typ uziomu wybrać, nie może być oparta wyłącznie na cenie czy dostępności materiałów w najbliższym sklepie budowlanym. Rodzaj gruntu, jego rezystywność oraz głębokość wód gruntowych to czynniki, które determinują skuteczność całego systemu ochrony przeciwporażeniowej. W praktyce oznacza to, że na gruntach piaszczystych o niskiej wilgotności uziom prętowy może nie osiągnąć wymaganej rezystancji nawet przy znacznej głębokości wbicia, podczas gdy na gliniastych, wilgotnych terenach ten sam pręt spisze się doskonale już przy minimalnym zagłębieniu. Dlatego przed zakupem jakichkolwiek elementów warto zlecić profesjonalny pomiar rezystywności gleby w kilku miejscach wokół planowanego uziomu koszt takiego badania zwraca się wielokrotnie, gdy unikniesz kosztownej przebudowy systemu uziemiającego.

Charakterystyka dostępnych typów uziomów

Uziom prętowy wykonany ze stali ocynkowanej lub miedzi pozostaje najczęściej stosowanym rozwiązaniem w domach jednorodzinnych ze względu na prostotę montażu i relatywnie niski koszt zakupu. Pręt o średnicy od 16 do 20 mm wbijany jest w ziemię na głębokość co najmniej 2,5 metra, a jego końcówka zazwyczaj hartowana i zaostrzona ułatwia pokonywanie oporu gruntu. Warto jednak pamiętać, że skuteczność takiego uziomu drastycznie spada, gdy warstwa wód gruntowych znajduje się głębiej niż 3 metry, ponieważ pręt nie dosięga do stale wilgotnej strefy przewodzącej prąd. W takiej sytuacji konieczne jest zastosowanie kilku prętów połączonych równolegle lub przejście na uziom płytowy albo siatkowy, które oferują większą powierzchnię kontaktu z gruntem.

Uziom płytowy składa się z metalowej płyty najczęściej miedzianej o wymiarach minimum 0,5 na 0,5 metra umieszczanej poziomo na głębokości co najmniej 0,5 metra pod powierzchnią terenu. Tego typu rozwiązanie sprawdza się doskonale w gruntach o wysokiej rezystywności, gdzie pojedynczy pręt nie jest w stanie obniżyć oporu uziemienia do wymaganego poziomu poniżej 10 omów. Płyta wymaga oczywiście większego wykopu, ale jej powierzchnia robocza kompensuje ten wysiłek, zapewniając stabilne połączenie z ziemią nawet w okresach suszy, gdy grunty piaszczyste tracą przewodnictwo.

Zobacz protokół odbioru wykonania instalacji co i cwu czyste powietrze

Uziom siatkowy to rozwiązanie stosowane w obiektach przemysłowych i dużych budynkach użyteczności publicznej, ale w pewnych warunkach sprawdza się również w domach jednorodzinnych. Siatka z drutu miedziwanego lub stalowego ocynkowanego, ułożona poziomo na głębokości minimum 0,8 metra, tworzy rozległą powierzchnię kontaktową z gruntem. Jej główną zaletą jest równomierne rozłożenie potencjału elektrycznego na dużym obszarze, co minimalizuje ryzyko wystąpienia kroków napięciowych w pobliżu budynku. Dla przeciętnego inwestora budującego dom jednorodzinny siatka pozostaje jednak rozwiązaniem nadmiarowym wyjątek stanowią sytuacje, gdy działka znajduje się na terenie dawnego wysypiska lub w sąsiedztwie linii wysokiego napięcia, gdzie wymagana jest szczególnie niska rezystancja uziemienia.

Lokalizacja uziomu a przepisy i bezpieczeństwo

Polskie normy budowlane, a konkretnie norma PN-HD 60364-4-41 dotycząca ochrony przed porażeniem prądem elektrycznym, precyzyjnie określają minimalną odległość uziomu od fundamentu budynku. Ta odległość wynosi co najmniej 1 metr od zewnętrznej ściany fundamentowej, co ma kluczowe znaczenie dla bezpieczeństwa zbyt bliskie umiejscowienie uziomu może prowadzić do przeniesienia potencjału elektrycznego na zbrojenie fundamentu, a w konsekwencji do niebezpiecznego wyrównania potencjałów w przypadku awarii. Ponadto uziom musi znajdować się poniżej strefy przemarzania gruntu, czyli na głębokości przekraczającej typowo 0,8-1,2 metra w zależności od regionu Polski, ponieważ zamarznięta ziemia traci zdolność przewodzenia prądu.

Przy wyborze lokalizacji należy również unikać miejsc, gdzie w przyszłości planowane są prace ziemne, nasadzenia drzew o rozległym systemie korzeniowym czy budowa tarasów i ogrodzeń. Korzenie drzew, szczególnie wierzb i topól, potrafią w ciągu kilku lat wrastając w warstwę gruntu wokół uziomu, mechanicznie uszkodzić połączenia i pogorszyć parametry całego systemu. Podobnie planowane prace budowlane mogą wymagać przeniesienia uziomu, co generuje dodatkowe koszty i formalności. Najlepszym rozwiązaniem jest umiejscowienie uziomu w niezagospodarowanej części działki, z dala od ewentualnych przyszłych inwestycji, z możliwością swobodnego dostępu dla służb pomiarowych.

Dowiedz się więcej o Przegląd instalacji gazowej kto może wykonać

Przygotowanie narzędzi i materiałów

Zanim przystąpisz do właściwego montażu, musisz zgromadzić kompletny zestaw narzędzi i materiałów, które pozwolą na sprawne i bezpieczne przeprowadzenie prac. Brak choćby jednego elementu z tej listy może skutkować przerwą w montażu i koniecznością powrotu do sklepu a podczas pracy z ziemią każda dodatkowa godzina zwłoki oznacza zmęczenie ekipy i ryzyko błędów montażowych. Podstawowym narzędziem jest młotowiertarka udarowa o mocy co najmniej 1200 watów, wyposażona w adapters do wbijania prętów uziomowych, ponieważ ręczne wbijanie nawet 2,5-metrowego pręta jest fizycznie niemożliwe w twardym gruncie. Warto również zaopatrzyć się w stalowy prowadnik, który stabilizuje pręt podczas wiercenia i zapobiega jego wygięciu.

Dobór przewodów i złączy uziemiających

Przewód uziemiający stanowi połączenie między uziomem a szyną uziemiającą w rozdzielni głównej, dlatego jego dobór ma znaczenie krytyczne dla bezpieczeństwa całej instalacji. Dla typowych obwodów domowych o natężeniu do 63 amperów norma określa minimalny przekrój żyły miedziowanej na 16 mm², natomiast w przypadku aluminium stosuje się przewody o przekroju co najmniej 25 mm² ze względu na jego wyższą rezystancję właściwą. Nie warto oszczędzać na tym elemencie zbyt cienki przewód będzie się nagrzewał podczas przepływu prądu zwarciowego, co w najlepszym przypadku doprowadzi do jego stopienia, a w najgorszym do pożaru. Przewody uziemiające powinny być prowadzone najkrótszą możliwą drogą, bez zbędnych zagięć i pętli, które zwiększają impedancję pętli zwarciowej.

Złącza uziemiające muszą być wykonane z materiałów odpornych na korozję stal nierdzewna lub miedź to jedyne akceptowalne rozwiązania w bezpośrednim kontakcie z gruntem. Zacisk uziomowy stalowy ocynkowany, choć tańszy, w agresywnym gruncie (gliny, iły, tereny podmokłe) może ulec korozji już po kilku latach eksploatacji, powodując przerwy w obwodzie uziemiającym. Złącze miedziane, mimo wyższej ceny zakupowej, oferuje trwałość porównywalną z okresem użytkowania całej instalacji elektrycznej, co w długoterminowej perspektywie czyni je rozwiązaniem bardziej ekonomicznym. Każde połączenie mechaniczne powinno być dodatkowo zabezpieczone taśmą antykorozyjną i warstwą pianki izolacyjnej, która chroni metal przed bezpośrednim kontaktem z wilgocią glebową.

Polecamy Kto może wykonać przegląd instalacji elektrycznej

Przyrządy pomiarowe i kontrolne

Bez odpowiednich przyrządów pomiarowych niemożliwe jest zweryfikowanie, czy wykonane uziemienie spełnia wymagania norm. Podstawowym narzędziem jest miernik oporu uziemienia, potocznie nazywany miernikiem pętli, który pozwala na precyzyjne określenie rezystancji mierzonego uziomu wohmach. Urządzenie to działa na zasadzie generowania przepływu prądu Probnego między uziomem a pomocniczą elektrodą pomiary odległą, a następnie pomiaru spadku napięcia na badanym uziomie. Wartość oporu uziemienia dla instalacji domowych nie może przekraczać 10 omów jest to wymóg narzucony przez normę PN-HD 60364-4-41, a jego nieprzestrzeganie oznacza nieuzyskanie odbioru instalacji elektrycznej przez uprawnionego inspektora.

Oprócz miernika oporu przydatny będzie multimetr cyfrowy do sprawdzania ciągłości połączeń elektrycznych oraz detektor przewodów pod napięciem, który uratuje ci życie, jeśli przypadkowo natrafisz na niezidentyfikowaną linię elektryczną podczas wykopów. Warto również zaopatrzyć się w kamerton akustyczny do wizualnej inspekcji połączeń luźne złącze wydaje charakterystyczny dźwięk metalliczny podczas lekkiego opukiwania, co pozwala wykryć problemy niewidoczne gołym okiem. Pamiętaj, że wszystkie pomiary powinny być wykonane w okresie najbardziej suchym lub najbardziej wilgotnym roku, aby potwierdzić, że system zachowuje wymaganą rezystancję niezależnie od warunków atmosferycznych.

Montaż uziomu i przewodów uziemiających

Właściwy montaż uziomu rozpoczyna się od przygotowania terenu i wytyczenia trasy przewodów uziemiających. Prace należy rozpocząć od dokładnego sprawdzenia, czy w miejscu planowanego wykopu nie przebiegają inne instalacje gazociągi, wodociągi, kable telekomunikacyjne. Nawet jeśli działka była wcześniej badana geodezyjnie, przed rozpoczęciem robót ziemnych warto samodzielnie przejechać detektorem metalowym cały obszar, ponieważ dokumentacja nie zawsze odzwierciedla aktualny stan uzbrojenia terenu. Błąd w tym zakresie może skutkować nie tylko kosztownymi naprawami innych instalacji, lecz także realnym zagrożeniem życia, szczególnie w przypadku natrafienia na niezabezpieczony przewód elektryczny pod napięciem.

Technika wbijania prętów uziomowych

Wbijanie prętów uziomowych to etap, który wymaga cierpliwości i doświadczenia, ponieważ pośpiech prowadzi do wygięcia pręta lub jego nierównomiernego osadzenia. Młotowiertarkę udarową należy ustawić na tryb wiercenia udarowego, a pręt prowadzić pionowo, kontrolując jego położenie co 30-40 centymetrów głębokości za pomocą poziomnicy wodnej. W gruntach piaszczystych pręt wchodzi stosunkowo łatwo, ale w gliniastych może wymagać nawet kilkunastu minut ciągłej pracy na każdy metr głębokości. Jeśli napotkasz na warstwę skalnąuniemożliwiającą dalsze wbijanie, nie forsuj narzędzia lepiej wycofać się i zmienić lokalizację uziomu niż uszkodzić pręt lub naruszyć strukturę gruntu w sposób, który pogorszy parametry całego systemu.

W przypadku gdy wymagana głębokość przekracza 2,5 metra, a pojedynczy pręt nie wystarcza, stosuje się przedłużanie za pomocą specjalnych muf połączeniowych. Każda mufa musi być dokręcona z momentem obrotowym co najmniej 50 niutonometrów, a połączenie dodatkowo zabezpieczone taśmą samowulkanizującą i powłoką antykorozyjną. To właśnie w miejscach połączeń dochodzi najczęściej do awarii systemu uziemiającego po latach eksploatacji, ponieważ korozja galwaniczna między różnymi metalami stopniowo degraduje połączenie elektryczne. Dlatego warto poświęcić dodatkowy czas na staranne zabezpieczenie każdego styku koszt dodatkowych materiałów ochronnych jest marginalny w porównaniu z kosztem ewentualnej przebudowy całego systemu.

Podłączenie przewodów i szyny uziemiającej

Po osadzeniu uziomu na wymaganą głębokość przystępujesz do poprowadzenia przewodu uziemiającego, który łączy elektrodę uziomową z szyną uziemiającą w rozdzielni głównej. Przewód powinien być prowadzony bezpośrednio w ziemi, na głębokości minimum 0,6 metra, aby zapewnić mu ochronę przed uszkodzeniami mechanicznymi i działaniem niskich temperatur. W miejscach przejścia przez fundamenty konieczne jest zastosowanie rury osłonowej najlepiejPVC o średnicy minimum 50 milimetrów która umożliwia ewentualną wymianę przewodu bez rozbierania konstrukcji budynku. Wprowadzenie przewodu do rozdzielni powinno nastąpić od dołu, aby uniknąć skraplania się wody na połączeniach elektrycznych.

Szyna uziemiająca, zwana również busbarem uziemiającym, montowana jest bezpośrednio w rozdzielni głównej, najlepiej na wsporniku izolacyjnym, który zapobiega przenoszeniu drgań mechanicznych na połączenia elektryczne. Do szyny podłączane są wszystkie przewody ochronne poszczególnych obwodów, przewód uziemiający od uziomu oraz co jest często pomijane przez niedoświadczonych instalatorów przewód wyrównawczy od instalacji odgromowej. Według normy PN-EN 62305 dotyczącej ochrony odgromowej obie te instalacje muszą być ze sobą połączone, tworząc wspólny system wyrównywania potencjałów, który minimalizuje ryzyko pożaru i porażenia podczas wyładowań atmosferycznych.

Ochronniki przeciwprzepięciowe i złącza wyrównawcze

Ochronnik przeciwprzepięciowy, w skrócie SPD od angielskiego Surge Protection Device, stanowi ostatnią linię obrony przed przepięciami pochodzącymi z sieci elektroenergetycznej lub wyładowań atmosferycznych. Urządzenie to montowane jest w rozdzielni głównej na szynie uziemiającej i w przypadku przekroczenia określonego napięcia progowego automatycznie odprowadza nadmiar energii do ziemi, chroniąc podłączone urządzenia elektryczne przed uszkodzeniem. Dla instalacji domowych wymagane są ochronniki klasy B lub C, przy czym wybór odpowiedniej klasy zależy od kategoiii budynku i lokalizacji geograficznej na terenach o wysokiej częstotliwości wyładowań atmosferycznych warto zainwestować w ochronniki wyższej klasy.

Złącza wyrównawcze łączą ze sobą wszystkie przewody ochronne i wyrównawcze w jednym miejscu, zapewniając wyrównanie potencjałów między wszystkimi elementami metalowymi instalacji. W praktyce oznacza to, że rury wodociągowe, gazowe, elementy konstrukcji budynku, przewody uziemiające i szyna uziemiająca muszą być ze sobą połączone za pomocą przewodów wyrównawczych o przekroju minimum 6 mm² dla miedzi. Zaniedbanie tego etapu skutkuje powstaniem różnic potencjałów między poszczególnymi elementami, które w przypadku awarii jednego z nich mogą prowadzić do porażenia prądem nawet przez dotknięcie metalowej armatury łazienkowej czy kaloryfera.

Pomiary końcowe i dokumentacja techniczna

Po zakończeniu montażu wszystkich elementów systemu uziemiającego konieczne jest przeprowadzenie pomiarów końcowych, które potwierdzą zgodność wykonanej instalacji z obowiązującymi normami. Pomiar rezystancji uziemienia wykonuje się miernikiem pętli, porównując wynik z wartością maksymalną dopuszczalną przez normy dla instalacji domowych jest to 10 omów, natomiast dla instalacji odgromowych wartość ta może być niższa, sięgając nawet 5 omów dla budynków wysokich lub zlokalizowanych na terenach o podwyższonym ryzyku piorunowym. Pomiar ciągłości połączeń wykonuje się omomierzem, sprawdzając, czy opór każdego połączenia jest niższy niż 0,1 oma wyższe wartości świadczą o luźnym styku lub korozji powierzchniowej.

Dokumentacja techniczna wykonanego uziemienia powinna zawierać protokół pomiarowy z wynikami wszystkich przeprowadzonych badań, schemat ideowy systemu uziemiającego z oznaczeniem lokalizacji poszczególnych elementów oraz zdjęcia dokumentacyjne zrobione podczas montażu. Protokół musi być sporządzony przez osobę posiadającą odpowiednie uprawnienia pomiarowe, ponieważ stanowi podstawę do odbioru instalacji elektrycznej przez organa nadzoru budowlanego. Brak dokumentacji lub jej niekompletność może skutkować obowiązkiem rozebrania instalacji i ponownego wykonania pomiarów przez uprawnionego elektryka koszt takiej operacji wielokrotnie przekracza oszczędności poczynione na pominięciu formalności.

Niezależnie od tego, czy zdecydujesz się na samodzielne wykonanie uziemienia, czy powierzysz to zadanie profesjonalnej ekipie elektrycznej, kluczowe znaczenie ma weryfikacja, czy instalacja spełnia wszystkie wymagania norm technicznych. System uziemiający to nie element, który można instalować po taniości kosztem jakości jego niesprawność może kosztować znacznie więcej niż jakakolwiek oszczędność. Jeśli po lekturze tego artykułu czujesz, że samodzielne zaprojektowanie i wykonanie uziemienia przekracza twoje możliwości techniczne, skontaktuj się z uprawnionym elektrykiem posiadającym doświadczenie w instalacjach odgromowych inwestycja w profesjonalną obsługę zwróci się spokojem i bezpieczeństwem na długie lata.
