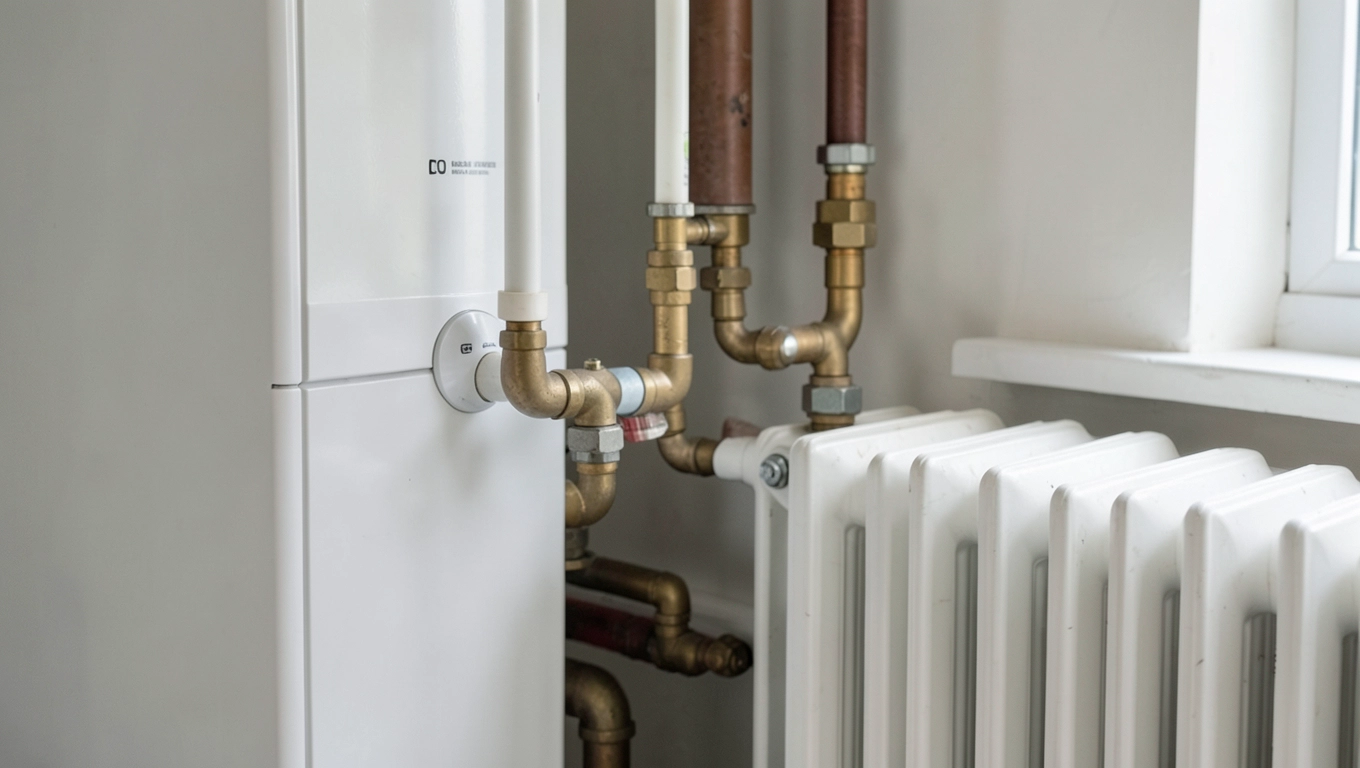

Najprostsza instalacja CO – jak ją zaprojektować samodzielnie

Wybór kotła do prostej instalacji CO

Decydując się na samodzielne wykonanie instalacji centralnego ogrzewania, stajemy przed dylematem: jaki kocioł wybrać, aby projekt był jednocześnie funkcjonalny i możliwie najprostszy w realizacji? Odpowiedź nie jest oczywista, bo każde rozwiązanie technologiczne niesie ze sobą określone wymagania montażowe oraz konsekwencje dla późniejszej eksploatacji. Kluczem do właściwego wyboru jest zrozumienie, że najprostsza instalacja CO to nie kompromis w jakości wykonania, lecz przemyślana rezygnacja z zbędnych komplikacji technicznych na rzecz rozwiązań sprawdzonych i niezawodnych.

• Wybór kotła do prostej instalacji CO
• Projektowanie rozkładu rur w instalacji CO
• Montaż grzejników krok po kroku
• Uruchomienie i regulacja systemu CO
• Najprostsza instalacja CO Pytania i odpowiedzi

Współczesny rynek oferuje trzy główne kategorie źródeł ciepła, które można uznać za rozsądne ekonomicznie i technicznie dla inwestora indywidualnego. Kotły gazowe kondensacyjne stanowią obecnie najbardziej rozpowszechnione rozwiązanie w nowych realizacjach. Ich zasada działania opiera się na wykorzystaniu ciepła kondensacji pary wodnej zawartej w spalinach, co pozwala odzyskać dodatkowe 10-11% energii z paliwa. Efektywność sięgająca 98-99% w porównaniu z tradycyjnymi kotłami konwencjonalnymi (o sprawności 85-90%) przekłada się bezpośrednio na niższe rachunki za gaz, a sam proces regulacji mocy odbywa się płynnie w zakresie 15-100%. Nowoczesne konstrukcje wykorzystują zamkniętą komorę spalania, co eliminuje konieczność budowy tradycyjnego komina murowanego.

Drugim wartym rozważenia wariantem są pompy ciepła typu powietrze-woda, które w ostatnich latach dynamicznie zyskują na popularności, zwłaszcza przy modernizacji istniejących budynków. Urządzenia te przenoszą energię termiczną z zewnątrz do wnętrza budynku, działając na zasadzie obiegu Carnota w odwrotną stronę. Współczynnik COP (Coefficient of Performance) współczesnych modeli osiąga wartości 3,5-4,5 w temperaturze zewnętrznej 7°C, co oznacza, że z 1 kWh energii elektrycznej urządzenie dostarcza 3,5-4,5 kWh energii cieplnej. Trzeba jednak pamiętać, że efektywność pomp spada wraz z obniżaniem temperatury zewnętrznej, dlatego projektując system, należy uwzględnić krzywą grzewczą dopasowaną do charakterystyki termicznej budynku.

Dla posesji bez dostępu do sieci gazowej sensowną alternatywą pozostają piece na pellet, oferujące pełną niezależność energetyczną i stabilną cenę paliwa z góry na cały sezon grzewczy. Nowoczesne konstrukcje wyposażone w automatyczny podajnik i kosz zasypowy o pojemności od 200 do 500 kg wymagają obsługi raz na kilka tygodni, a sprawność na poziomie 88-92% plasuje je w czołówce efektywnych rozwiązań. Wadą jest konieczność zapewnienia pomieszczenia kotłowego z wentylacją wywiewną o wydajności co najmniej 1,5 m³/h na kilowat mocy kotła oraz gromadzenia zapasu paliwa.

Bez względu na wybór technologii, instalacja wymaga doprowadzenia powietrza do spalania zgodnie z wymaganiami producenta urządzenia. W przypadku kotłów gazowych rozróżniamy konfigurację B23 (pobór powietrza z pomieszczenia) oraz C13/C53 (pobór powietrza z zewnątrz przez koncentryczny przewód kominowy). Z kolei pompy ciepła wymagają zabezpieczenia przed zamarzaniem skraplacza i zapewnienia odpowiedniego zasilania elektrycznego z wyodrębnioną linią.

Ostateczny wybór źródła ciepła powinien uwzględniać dostępność infrastruktury na działce, szacowane roczne zapotrzebowanie na energię oraz możliwości finansowe inwestora. Dla budynku o powierzchni 120-150 m² z dobrą izolacją termiczną (zapotrzebowanie na poziomie 70-80 W/m²) kocioł gazowy o mocy 12-16 kW pokryje potrzeby grzewcze z zapasem na ciepłą wodę użytkową. Przy braku sieci gazowej i ograniczonym budżecie piece na pellet oferują najkorzystniejszy stosunek kosztów eksploatacji do nakładów inwestycyjnych.

Projektowanie rozkładu rur w instalacji CO

Rozplanowanie trasy przewodów rurowych to etap, który w decydujący sposób wpływa na późniejszą sprawność całego układu oraz koszty materiałowe instalacji. Nawet najlepszy kocioł nie osiągnie deklarowanej efektywności, jeśli rury zostaną poprowadzone w sposób chaotyczny, generujący nadmierne opory hydrauliczne i straty temperatury. Najprostsza instalacja CO to taka, w której zasada działania opiera się na minimalizacji liczby kolan, trójników i zwężeń średnicy przewodów.

Podstawową zasadą projektowania trasy jest dążenie do układu dwururowego z rozdzielaczem, gdzie każdy obwód grzewczy (poszczególny grzejnik lub pętla podłogowa) otrzymuje własną parę przewodów zasilającego i powrotnego. Takie rozwiązanie umożliwia niezależną regulację przepływu w każdym obwodzie za pomocą zaworów termostatycznych, co przekłada się na komfort użytkowania i realne oszczędności energii sięgające 15-20% w porównaniu z układami jednorurowymi. Rozdzielacz montowany w centralnym punkcie budynku pozwala skrócić sumaryczną długość przewodów i zredukować straty ciepła na przesyle.

Alternatywą dla budynków o prostej bryle i niewielkiej liczbie pomieszczeń jest instalacja jednorurowa, w której rura okrężnie obiega wszystkie grzejniki, a na każdym z nich montuje się bypass umożliwiający przepływ wody przez kolejne odbiorniki. System ten charakteryzuje się mniejszym zużyciem materiałów wystarczą rury o średnicy DN20 do głównego pierścienia oraz DN15 na połączenia grzejnikowe. Należy jednak pamiętać, że regulacja przepływu wymaga zastosowania zaworów termostatycznych z nastawą wstępną na każdym grzejniku, ponieważ bez niej temperatura wody spada stopniowo wzdłuż obiegu.

Przy projektowaniu trasy pod tynkowego prowadzenia rur w warstwie izolacji termicznej podłogi zaleca się głębokość zabudowy 30-50 mm od górnej krawędzi rury do powierzchni posadzki. Rury układa się wężowo (meander) lub wijąco (ślimak), przy czym ta druga metoda zapewnia równomierniejszy rozkład temperatury na powierzchni podłogi. Odległość między przewodami wiodącymi a powrotnymi nie powinna przekraczać 15-20 cm, co pozwala uzyskać jednostajny gradient temperatury bez efektu termicznych linii.

Dla rur prowadzonych w bruzdach tynkowych konieczne jest zastosowanie izolacji termicznej z wełny mineralnej grubości 20-30 mm lub specjalnych osłonek z polietylenu sieciowanego. Izolacja ta chroni przed stratami ciepła do przestrzeni międzywarstwowej oraz umożliwia swobodną dilatację przewodów podczas zmian temperatury. W przypadku przejść przez przegrodę pionową stosuje się tuleje ochronne o średnicy większej o 10-15 mm od średnicy rury, wypełnione elastycznym materiałem izolacyjnym.

Średnice przewodów dobiera się na podstawie obliczeń hydraulicznych, uwzględniając prędkość przepływu medium grzewczego, która nie powinna przekraczać 0,5-0,8 m/s w instalacjach z tworzyw sztucznych oraz 1,0-1,5 m/s w instalacjach stalowych. Dla typowego domu jednorodzinnego o mocy 15 kW i ΔT = 20 K przepływ wynosi około 650 kg/h, co odpowiada średnicy DN20 (22 × 3,4 mm) dla odcinków głównych i DN15 (18 × 2,5 mm) dla odgałęzień do grzejników. Nieoszacowanie średnicy prowadzi do nadmiernych oporów hydraulicznych, hałasu przepływu i nierównomiernego nagrzewania odbiorników.

Montaż grzejników krok po kroku

Montaż grzejników to etap, w którym teoretyczna wiedza projektowa przekłada się na fizyczną realizację. Precyzja wykonania w tym momencie decyduje o szczelności połączeń, równomierności nagrzewania oraz estetyce wykończenia wnętrza. Najprostsza instalacja CO wymaga solidnego podejścia do tego etapu, pomimo że sam proces technologicznie nie jest skomplikowany.

Lokalizację grzejnika wyznacza się zgodnie z zasadą kompensacji strat ciepła, czyli montuje się go pod oknami lub przy zewnętrznych ścianach budynku. Strumień ciepłego powietrza unoszący się od grzejnika tworzy kurtynę termiczną utrudniającą wnikanie zimnego powietrza z zewnątrz. Minimalna wysokość zawieszenia od podłogi powinna wynosić 10-15 cm, co umożliwia swobodny przepływ powietrza i komfortowe sprzątanie. Przestrzeń między grzejnikiem a ścianą należy utrzymać w zakresie 3-5 cm, co zapewnia prawidłową konwekcję i ułatwia wymianę powietrza po obu stronach urządzenia.

Przed przystąpieniem do mocowania wykonuje się dokładny pomiar rozstawu króćców przyłączeniowych i przenosi wymiary na ścianę przy użyciu szablonu montażowego dołączonego przez producenta. Istotne jest sprawdzenie poziomu za pomocą libelli, ponieważ nawet niewielkie odchylenie od linii poziomej będzie widoczne po napełnieniu grzejnika wodą. Podczas wiercenia otworów pod kołki rozporowe należy sprawdzić strukturę ściany w przypadku ścianek karton-gips stosuje się kołki motylkowe lub specjalne systemy nośne zdolne udźwignąć obciążenie eksploatacyjne.

Typowy grzejnik stalowy płytowy o wysokości 600 mm i szerokości 1000 mm waży po napełnieniu wodą około 20-25 kg, co wymaga solidnego zamocowania. Wsporniki montuje się w trzech punktach po obu stronach i jednym centralnie u dołu a kołki rozporowe dobiera do rodzaju podłoża. Średnica wiertła musi odpowiadać średnicy kołka, a głębokość otworu powinna być większa o 5 mm od długości kołka, aby umożliwić swobodne osadzenie.

Podłączenie grzejnika do instalacji realizuje się za pomocą zestawu przyłączeniowego składającego się z zaworu termostatycznego na zasilaniu i zaworu odcinającego na powrocie. Dla układów grawitacyjnych wymagane jest zachowanie spadku 1-2% w kierunku przepływu medium grzewczego. W układach pompowych spadek nie jest wymagany, ale zaleca się montaż automatycznego odpowietrznika w najwyższym punkcie instalacji. Dokręcanie nakrętek łączących wykonuje się z wyczuciem przeciągnięcie gwintu prowadzi do nieszczelności wymagającej kosztownego demontażu.

Po zamontowaniu wszystkich grzejników przeprowadza się próbę ciśnieniową instalacji zgodnie z wymaganiami normy PN-EN 1264. Ciśnienie próbne powinno wynosić 1,3 × ciśnienie robocze, lecz nie mniej niż 1,5 bara. W przypadku spadku ciśnienia w czasie 30 minut należy zlokalizować nieszczelności, przetestować połączenia wodą i ewentualnie dokręcić nakrętki. Przed zamurowaniem bruzd wszystkie połączenia lutowane lub skuwane muszą być sprawdzone po zamknięciu instalacji w warstwie tynku naprawa awarii jest znacząco utrudniona i kosztowna.

Uruchomienie i regulacja systemu CO

Uruchomienie instalacji to etap kulminacyjny całego przedsięwzięcia, w którym sprawdzamy poprawność wykonania i optymalizujemy parametry pracy dla osiągnięcia maksymalnej efektywności energetycznej. Proces ten wymaga systematycznego podejścia i nie należy go przyspieszać, ponieważ bagatelizowanie któregoś z kroków może skutkować awarią w okresie grzewczym.

Przed uruchomieniem kotła należy upewnić się, że instalacja jest w pełni napełniona wodą, a ciśnienie statyczne w układzie utrzymuje się w przedziale 1,0-1,5 bara. Powietrze zalegające w przewodach i grzejnikach usuwa się poprzez sekwencyjne odpowietrzanie każdego odbiornika, zaczynając od najniższego punktu w instalacji. Automatyczny odpowietrznik zamontowany przy kotle powinien być otwarty przez cały czas pracy urządzenia, natomiast odpowietrzniki manualne zamyka się po całkowitym usunięciu powietrza.

Włączenie kotła przeprowadza się zgodnie z instrukcją producenta, rozpoczynając od najniższej mocy i obserwując parametry pracy wyświetlane na panelu sterującym. Kluczowe wskazania to temperatura wody na zasilaniu i powrocie, ciśnienie w układzie oraz ewentualne kody błędów. Różnica temperatur między zasilaniem a powrotem (ΔT) powinna mieścić się w zakresie 10-20 K dla kotłów kondensacyjnych i 15-25 K dla pomp ciepła wartość spoza tego przedziału świadczy o nieprawidłowym przepływie medium grzewczego.

Regulacja hydrauliczna instalacji polega na takim ustawieniu przepływów przez poszczególne obwody, aby każdy grzejnik otrzymywał zaprojektowaną moc cieplną. W układach dwururowych z rozdzielaczem proces ten realizuje się poprzez nastawę zaworów regulacyjnych na rozdzielaczu, mierząc temperaturę na zasilaniu i powrocie każdego obiegu. Optymalna różnica temperatur między tymi punktami wynosi 8-12 K dla grzejników płytowych. W układach jednorurowych regulację przeprowadza się za pomocą zaworów termostatycznych z nastawą wstępną, dobierając wartość Kv zgodnie z obliczeniami projektowymi.

Po wstępnym uruchomieniu i regulacji hydrauliki przystępuje się do programowania krzywej grzewczej kotła lub regulatora pogodowego. Krzywa ta określa zależność między temperaturą zewnętrzną a temperaturą medium grzewczego na zasilaniu. Dla budynków energooszczędnych o współczynniku U przegród poniżej 0,3 W/m²K stosuje się płaskie krzywe (współczynnik 0,5-0,8), natomiast dla budynków starszego typu krzywe strome (współczynnik 1,5-2,0). Korektę nachylenia krzywej przeprowadza się na podstawie obserwacji temperatury wewnętrznej w czasie zmian warunków pogodowych.

Końcowy protokół odbioru instalacji powinien zawierać wyniki pomiarów szczelności, parametry pracy urządzeń, nastawy regulacyjne oraz dokumentację fotograficzną z przebiegu montażu. Protokół ten stanowi podstawę do ewentualnych reklamacji oraz stanowi dowód zgodności wykonania z projektem i normami technicznymi. Kompletna dokumentacja techniczna instalacji obejmuje schemat ideowy z rozmieszczeniem urządzeń, przekroje tras przewodów, protokoły prób ciśnieniowych oraz instrukcje obsługi dostarczone przez producentów urządzeń.

Przy prawidłowo zaprojektowanej i wykonanej instalacji centralnego ogrzewania okres od pierwszego uruchomienia do pełnego dostrojenia systemu trwa zwykle 2-4 tygodnie, podczas których mieszkańcy mają możliwość oceny komfortu cieplnego w poszczególnych pomieszczeniach i zgłoszenia ewentualnych korekt. Najprostsza instalacja CO to taka, która pozwala na precyzyjną regulację przy minimalnym nakładzie dodatkowych urządzeń sterujących.
