Protokół odbioru instalacji elektrycznej – co zawiera i jak wypełnić?

Wyobraź sobie, że budujesz dom marzeń, a na finiszu okazuje się, że bez protokołu odbioru instalacji elektrycznej nie uruchomisz prądu ulga przychodzi dopiero po jego sporządzeniu. Ten dokument to nie formalność, lecz klucz do bezpieczeństwa twojej rodziny i legalności budynku. W artykule rozłożymy na czynniki pierwsze, czym jest protokół odbioru instalacji elektrycznej, co musi zawierać, jakie pomiary potwierdzić oraz jak krok po kroku go wypełnić i przeprowadzić odbiór, by uniknąć pułapek, które dręczą wielu inwestorów.

• Protokół odbioru instalacji elektrycznej czym jest?
• Protokół odbioru instalacji elektrycznej co zawiera?
• Protokół odbioru instalacji elektrycznej wyniki pomiarów
• Protokół odbioru instalacji elektrycznej jak wypełnić?
• Protokół odbioru instalacji elektrycznej kto podpisuje?
• Protokół odbioru instalacji elektrycznej procedura odbioru
• Protokół odbioru instalacji elektrycznej błędy i poprawki
• Pytania i odpowiedzi

Protokół odbioru instalacji elektrycznej czym jest?

Protokół odbioru instalacji elektrycznej stanowi oficjalny dokument potwierdzający, że instalacja została wykonana zgodnie z projektem budowlanym, normami PN-EN 60364 oraz przepisami prawa budowlanego. Sporządza się go przed oddaniem obiektu do użytku, po zakończeniu montażu, testów i pomiarów. Bez niego nadzór budowlany nie wyda pozwolenia na użytkowanie, co blokuje wprowadzenie budynku do eksploatacji. W praktyce ten protokół to gwarancja, że instalacja elektryczna nie stanowi zagrożenia pożarowego ani porażeniowego.

W domach jednorodzinnych protokół odbioru instalacji elektrycznej obejmuje całą sieć od rozdzielni głównej po gniazdka i oświetlenie. W obiektach komercyjnych dodatkowo uwzględnia się obciążenia awaryjne i systemy ewakuacyjne. Dokument ten musi być zgodny z aktualnymi wymaganiami z 2024 roku, kiedy to zaostrzono kary za brak pomiarów. Elektrycy z uprawnieniami SEP podkreślają, że protokół to podstawa ubezpieczenia nieruchomości.

Historycznie protokół ewoluował od prostych oświadczeń do kompleksowych raportów z danymi cyfrowymi. Dziś w erze smart home instalacja elektryczna wymaga odbioru z uwzględnieniem modułów IoT. Inwestorzy często lekceważą ten etap, co kończy się kosztownymi poprawkami. Prawidłowy protokół oszczędza nerwy i pieniądze na lata.

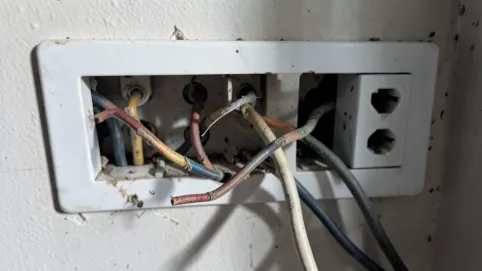

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Protokół odbioru instalacji elektrycznej co zawiera?

Protokół odbioru instalacji elektrycznej zawsze zaczyna się od opisu obiektu i instalacji, w tym liczby obwodów, mocy znamionowej oraz użytych materiałów. Zawiera schematy as-built, czyli zaktualizowane rysunki stanu faktycznego. Kluczowe są wyniki pomiarów elektrycznych oraz oświadczenia o braku usterek. Dokument musi być czytelny, z pieczątkami i podpisami stron.

Podstawowe sekcje protokołu

• Identyfikacja budynku i instalacji elektrycznej, z adresem i numerem projektu.
• Lista wykonanych prac, w tym montaż kabli, osprzętu i zabezpieczeń.
• Schematy jednokreskowe i szczegółowe rzuty elektryczne.
• Tabela wyników pomiarów z datami i warunkami środowiskowymi.
• Oświadczenia o zgodności z normami PN-EN 60364-6.
• Dodatki: protokół wizualnej inspekcji i próbnego załączenia.

W instalacjach modułowych, jak w domach prefabrykowanych, protokół odbioru instalacji elektrycznej zawiera specyfikę połączeń panelowych. Dla garaży i tarasów dodaje się dane o ochronie IP przed wilgocią. Ekspert SEP mówi: „Brak pełnej zawartości to czerwona flaga dla inspektora”.

Zobacz Protokół przeglądu instalacji elektrycznej w mieszkaniu wzór

Protokół musi być drukowany na papierze A4 lub A3, z numeracją stron. Kopie trafiają do książki obiektu budowlanego, inwestora i nadzoru. W 2024 roku digitalizacja pozwala na wersje PDF z e-podpisem, co przyspiesza procedury.

Protokół odbioru instalacji elektrycznej wyniki pomiarów

Wyniki pomiarów to serce protokołu odbioru instalacji elektrycznej, potwierdzające parametry bezpieczeństwa. Podstawowy pomiar to rezystancja izolacji, która musi przekraczać 1 MΩ przy 500 V DC. Impedancja pętli zwarcia nie powinna być wyższa niż wartość zapewniająca zadziałanie zabezpieczeń. Ciągłość przewodów ochronnych wymaga rezystancji poniżej 0,5 Ω.

Normatywne wartości pomiarów

Zobacz także Protokół próby szczelności instalacji gazowej wzór

Testy różnicówki sprawdzają prąd upływu poniżej 30 mA. W wilgotnych fundamentach z płaszczem wodnym pomiary powtarza się po 24 godzinach schnięcia. Błędy w odczytach, jak zbyt niska izolacja, wskazują na wilgoć lub uszkodzenia kabli.

W praktyce inwestor z podwarszawskiego osiedla uniknął awarii dzięki pomiarom wykazującym słabe uziemienie w garażu. Specjaliści zalecają mierniki klasy 0,5 dla precyzji. Te dane w protokole to podstawa akceptacji.

Protokół odbioru instalacji elektrycznej jak wypełnić?

Wypełnianie protokołu odbioru instalacji elektrycznej zaczyna się od nagłówka z danymi obiektu i datą odbioru. Kolejno wpisuje się opis instalacji, liczbę obwodów i parametry rozdzielni. Potem tabela pomiarów z kolumnami: obwód, wartość zmierzona, norma, ocena. Na końcu oświadczenia i podpisy.

Użyj wzoru zgodnego z wytycznymi SEP lub GUNB. Wpisz warunki pomiarów: temperatura, wilgotność, napięcie sieciowe. Dla każdego obwodu notuj napięcie jałowe i pod obciążeniem. Unikaj skrótów pełna nazwa każdego elementu.

1. Przygotuj formularz protokołu.
2. Dokonaj wizualnej inspekcji.
3. Przeprowadź pomiary specjalistycznym urządzeniem.
4. Wypełnij tabelę wyników.
5. Dodaj schematy i załączniki.
6. Podpisz z datą.

W domach modułowych dodaj sekcję o testach połączeń skrętnych. Case study: inwestor poprawił protokół po pierwszej wersji, unikając odrzucenia. Elektroniczne wersje z 2024 ułatwiają edycję.

Sprawdź dwukrotnie obliczenia impedancji. Protokół musi być kompletny, by służył jako dowód w sporach.

Protokół odbioru instalacji elektrycznej kto podpisuje?

Protokół odbioru instalacji elektrycznej podpisuje przede wszystkim kierownik budowy lub upoważniony elektryk z uprawnieniami SEP separacji E1. Inwestor potwierdza odbiór bez zastrzeżeń. Projektant instalacyjny weryfikuje zgodność z dokumentacją. Wszyscy składają oświadczenia pod odpowiedzialnością karną.

W większych inwestycjach dołącza podpis inspektora nadzoru inwestorskiego. Dla obiektów publicznych wymagany jest przedstawiciel PINB. Podpisy muszą być odręcznymi lub kwalifikowanym e-podpisem. Brak któregoś blokuje ważność dokumentu.

Ekspert z branży: „Podpis inwestora to akceptacja ryzyka radzę sprawdzać pomiary osobiście”. W prefabrykatach podpisuje też dostawca modułów. Kopie protokołu rozsyła się w ciągu 7 dni.

Protokół odbioru instalacji elektrycznej procedura odbioru

Procedura odbioru instalacji elektrycznej rusza od wizualnej inspekcji: sprawdź identyczność z projektem, brak uszkodzeń izolacji, prawidłowe mocowania. Potem odłącz prąd i wykonaj pomiary rezystancji izolacji obwód po obwodzie. Podłącz sieć i zmierz impedancję pętli zwarcia oraz ciągłość PE.

Testuj różnicówki przyciskiem test i prądem upływu. Załącz obwody pod obciążeniem symulowanym rezystorami. W garażach sprawdź ochronę przed wodą IP44. Całość dokumentuj zdjęciami w protokole.

Krok po kroku: 1) Przygotowanie ewakuacja osób, ostrzegawcze tablice. 2) Inspekcja. 3) Pomiary bez napięcia. 4) Pomiary pod napięciem. 5) Próby funkcjonalne. Czas: 4-8 godzin dla domu 150 m².

W tarasach z podświetleniem testuj pod deszczem symulowanym. Historia: rodzina z Krakowa uniknęła pożaru dzięki wykrytej wadliwej różnicówce podczas odbioru. Procedura kończy się protokołem i dołączeniem do księgi.

Protokół odbioru instalacji elektrycznej błędy i poprawki

Najczęstszy błąd w protokole odbioru instalacji elektrycznej to pominięte pomiary uziemienia, co grozi odrzuceniem przez PINB. Inny: błędne odczyty z powodu wilgoci powtarzaj po suszeniu. Fałszywe dane kończą się karami do 50 tys. zł i odpowiedzialnością karną.

Poprawki wymagają ponownego odbioru z nową datą. Wypełnij aneks do protokołu z opisem zmian. Zapobiegaj kontrolami etapowymi podczas budowy. W 2024 nadzór zaostrzył sankcje za braki.

Typowe pułapki: nieaktualne schematy as-built, brak testów RCD. Case study: deweloper poprawił 20 protokołów po zbiorczej kontroli, tracąc tydzień. Zawsze weryfikuj miernik kalibracją.

Inwestorzy czują ulgę po akceptacji protokół to spokój na dekady. Unikaj pośpiechu, planuj odbiór z wyprzedzeniem.

Pytania i odpowiedzi

• Czym jest protokół odbioru instalacji elektrycznej?

  Protokół odbioru instalacji elektrycznej to dokument potwierdzający zgodność instalacji z normami PN-EN 60364, projektem budowlanym i przepisami prawa budowlanego. Sporządza się go przed oddaniem obiektu do użytku, po montażu, testach i pomiarach.

• Kto uczestniczy w odbiorze instalacji elektrycznej?

  W odbiorze biorą udział inwestor, wykonawca, projektant oraz upoważniony elektryk z uprawnieniami SEP. Procedura obejmuje wizualną inspekcję, pomiary specjalistycznym miernikiem i próbne załączenia obwodów pod obciążeniem.

• Jakie pomiary są wymagane w protokole odbioru?

  Kluczowe pomiary to: rezystancja izolacji (powyżej 1 MΩ), rezystancja przewodu ochronnego (poniżej 0,5 Ω), impedancja pętli zwarcia, ciągłość przewodów ochronnych, prądy rozruchowe urządzeń oraz testy różnicówki (czas zadziałania poniżej 0,3 s).

• Jakie są konsekwencje braku protokołu odbioru?

  Brak protokołu uniemożliwia uzyskanie pozwolenia na użytkowanie budynku, co może skutkować karami finansowymi lub odpowiedzialnością karną w razie awarii. Po odbiorze protokół dołącza się do książki obiektu budowlanego, z kopiami dla inwestora i nadzoru budowlanego.
