Jak wygląda instalacja fotowoltaiczna? Od audytu po uruchomienie

Kiedy stoisz przed decyzją o własnej mikroelektrowni, pierwszą myślą jest: jak wygląda instalacja fotowoltaiczna od pierwszego audytu po chwilę, gdy moduły zaczynają oddawać prąd do sieci? To nie tylko zakup paneli każdy etap wymaga precyzyjnej inżynierii, formalności i sprawdzenia warunków technicznych, które mogą zaskoczyć nawet tych, którzy już wcześniej budowali domowe instalacje. Zamiast suchej listy kroków dostajesz prawdziwy obraz tego, co czeka na Twojej posesji, pokazany tak, jakbyś stał obok ekipy monterskiej. Każdy szczegół wyjaśniam tak, by nie pozostawić miejsca na wątpliwości, a jednocześnie nie przytłoczyć nadmiarem technicznego żargonu.

• Audyt i projektowanie instalacji fotowoltaicznej
• Montaż paneli fotowoltaicznych i falownika krok po kroku
• Przyłączenie do sieci i uruchomienie instalacji PV
• Jak wygląda instalacja fotowoltaiczna pytania i odpowiedzi

Audyt i projektowanie instalacji fotowoltaicznej

Każdy rzetelny proces rozpoczyna się od audytu energetycznego, podczas którego specjalista mierzy nasłonecznienie dachu, ocenia kąt nachylenia oraz orientację względem stron świata. Optymalne warunki to przynajmniej 4‑5 godzin szczytowego promieniowania dziennie, przy czym odchylenie od kierunku południowego w granicach ±30° pozwala zachować wysoką sprawność modułów. Pod uwagę bierze się również ewentualne zacienienie drzewa, kominy czy anteny mogą obniżyć wydajność nawet o kilkanaście procent. Na tym etapie wykonuje się też pomiar nośności konstrukcji, gdyż typowe pokrycia dachów (dachówka ceramiczna, blachodachówka) wytrzymują obciążenie rzędu 80‑120 kg/m² bez konieczności wzmacniania więźby.

Wyniki audytu determinują dobór technologii modułów na rynku dominują trzy typy: monokrystaliczne, polikrystaliczne oraz cienkowarstwowe. Moduły monokrystaliczne osiągają sprawność na poziomie 17‑22% i są najdroższe, lecz zajmują mniej powierzchni, co jest istotne przy ograniczonej dostępnej powierzchni dachowej. Polikrystaliczne oferują korzystny kompromis między ceną a wydajnością (15‑18%), sprawdzając się na dachach o umiarkowanym nasłonecznieniu. Cienkowarstwowe, choć mniej sprawne (10‑13%), wyróżniają się elastycznością montażu i odpornością na częściowe zacienienie. Dla przeciętnego gospodarstwa domowego zużywającego 3000‑4000 kWh rocznie wystarcza system o mocy 4‑5 kW, co przy założeniu około 6‑7 m² powierzchni na każdy kilowat pozwala precyzyjnie oszacować potrzebną liczbę modułów.

Równolegle z wyborem modułów dobiera się falownik, który odpowiada za konwersję prądu stałego na zmienny. Inwerter stringowy sprawdza się na prostych, jednorodnych dachach, gdzie ryzyko zacienienia jest minimalne. Mikroinwertery montowane bezpośrednio pod każdym panelem umożliwiają niezależną optymalizację pracy pojedynczego modułu, co jest kluczowe w przypadku nierównomiernego oświetlenia. Falowniki hybrydowe dodatkowo obsługują magazyny energii, pozwalając na gromadzenie nadwyżek w akumulatorach, co staje się coraz bardziej atrakcyjne w kontekście rosnących cen detalicznych. Żywotność urządzeń wynosi zwykle 10‑15 lat, dlatego już na etapie projektowania warto uwzględnić koszty ewentualnej wymiany.

Ostatnim filarem projektu jest ustalenie formalności prawnych w zależności od mocy instalacji konieczne może być zgłoszenie (do 6,5 kW) lub pozwolenie budowlane (powyżej 6,5 kW). Równocześnie podpisuje się umowę z operatorem systemu dystrybucyjnego na przyłączenie do sieci oraz wybiera model rozliczeń: net‑metering lub net‑billing. Obecne ulgi podatkowe, takie jak ulga termomodernizacyjna, a także programy typu „Mój Prąd” oferują zwrot do 30% kosztów kwalifikowanych, co znacząco wpływa na okres zwrotu inwestycji, typowo wynoszący 6‑10 lat przy rocznej stopie zwrotu IRR rzędu 8‑12%.

Po zakończeniu audytu i zaprojektowaniu systemu powstaje szczegółowa dokumentacja techniczna, obejmująca rozmieszczenie modułów w formie trójwymiarowego modelu, specyfikację kabli oraz harmonogram prac. Dokument ten stanowi podstawę do uzyskania wszystkich wymaganych pozwoleń i jest jednocześnie punktem odniesienia dla ekipy monterskiej.

Montaż paneli fotowoltaicznych i falownika krok po kroku

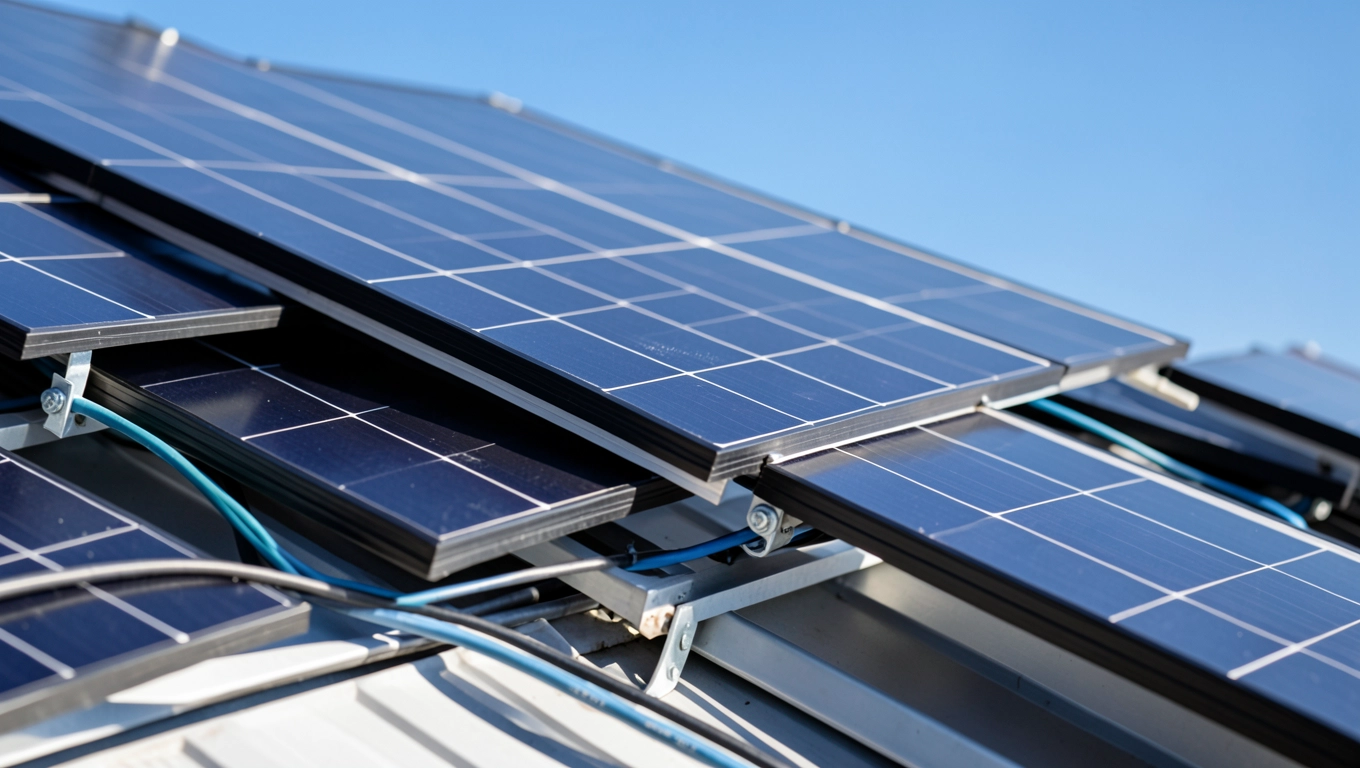

Prace rozpoczynają się od wzmocnienia konstrukcji dachowej i zamontowania szyn nośnych stalowych profili, które muszą być precyzyjnie wypoziomowane, aby obciążenie rozkładało się równomiernie. Odstępy między szynami dobiera się tak, by umożliwić swobodne przepływy termiczne modułów; typowo zachowuje się szczelinę 2‑3 cm wokół każdego panelu. Przed przystąpieniem do mocowania należy sprawdzić stan pokrycia dachowego stare dachówki lub membrane należy wymienić, aby uniknąć przecieków w miejscach penetracji.

Moduły fotowoltaiczne mocowane są za pomocą specjalnych uchwytów (klamry boczne i środkowe), których moment obrotowy powinien wynosić 15‑20 Nm, co zapewnia szczelność połączenia bez ryzyka uszkodzenia ramy. W celu ochrony przed wilgocią stosuje się uszczelki EPDM, które zachowują elastyczność przez dziesięciolecia. Po zamontowaniu wszystkich paneli przeprowadza się pomiar napięcia jałowego (Voc) każdego stringu wynik powinien mieścić się w tolerancji ±5% wartości znamionowej podanej przez producenta.

Okablowanie prądu stałego realizuje się przy użyciu przewodów o przekroju 4 mm², odpornych na promieniowanie UV i wyposażonych w złącza MC4, które gwarantują szczelność oraz łatwość demontażu. Długość stringu dobiera się tak, by spadek napięcia nie przekraczał 2%, co w praktyce oznacza, że przy napięciu stringowym 600 V maksymalna odległość od falownika nie powinna przekraczać 100 m przy zastosowaniu kabla 4 mm². Przewody AC łączą falownik z rozdzielnią główną za pomocą wyłącznika nadprądowego dobranego do mocy urządzenia (najczęściej C16‑C20).

Inwerter montuje się w suchym, wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia, z zachowaniem stopnia ochrony IP65 lub wyższego. Uziemienie urządzenia musi wykazywać opór mniejszy niż 5 Ω, co realizuje się poprzez połączenie z istniejącym uziomem budynku. Po podłączeniu wszystkich przewodów przeprowadza się testy izolacyjności, sprawdzając rezystancję pomiędzy przewodami DC a uziemieniem wartość ta powinna być wyższa niż 1 MΩ dla każdego stringu.

Uruchomienie systemu poprzedza kalibracja parametrów falownika zgodnie z normą PN‑EN 62446, obejmująca pomiar mocy szczytowej, wyznaczenie współczynnika wydajności (PR) oraz weryfikację funkcji antywyspowych. Dokumentacja powykonawcza zawiera protokoły pomiarowe, schematy rozmieszczenia modułów oraz karty gwarancyjne wszystkich komponentów, co stanowi podstawę do późniejszych przeglądów serwisowych.

Na zakończenie ekipa monterska przekazuje właścicielowi pełny pakiet dokumentów, w tym instrukcję obsługi, harmonogram przeglądów oraz dane do systemu monitoringu. Dzięki temu użytkownik może na bieżąco śledzić dzienną produkcję energii, analizować wskaźniki wydajności i w porę reagować na ewentualne anomalie.

Przyłączenie do sieci i uruchomienie instalacji PV

Po zakończeniu montażu należy podpisać umowę przyłączeniową z lokalnym operatorem systemu dystrybucyjnego, dostarczając komplet dokumentów technicznych: projekt instalacji, protokoły pomiarowe oraz certyfikaty zgodności z normą PN‑EN 62446. Standardowy czas oczekiwania na przyłączenie wynosi od 30 do 60 dni, choć w dużych aglomeracjach okres ten bywa krótszy dzięki digitalizacji procesów administracyjnych. Podczas wizyty technika operatora sprawdzana jest poprawność wykonania punktu przyłączenia oraz zgodność z wymogami bezpieczeństwa.

Kluczowym elementem rozliczeń jest dobór typu licznika: dla modelu net‑metering instaluje się licznik dwukierunkowy, który rejestruje energię pobraną z sieci oraz oddaną do niej, rozliczając nadwyżki po cenach detalicznych. W systemie net‑billing nadwyżki przeliczane są na podstawie średniej ceny rynkowej energii elektrycznej, co w okresach wysokich cen hurtowych może być mniej korzystne finansowo, ale daje większą elastyczność w zarządzaniu produkcją.

Ochrona przed przepięciami realizowana jest poprzez instalację urządzeń SPD (Surge Protection Device) typu II na DC oraz typu I na AC, a falowniki wyposażone są w funkcję antywyspową, która odłącza instalację od sieci w przypadku zaniku napięcia w sieci publicznej. Wszystkie te zabezpieczenia muszą być zgodne z normą PN‑EN 62446 oraz przepisami przeciwpożarowymi, które nakazują oznaczenie strefy niebezpiecznej w pobliżu punktów przyłączenia.

Monitoring pracy instalacji odbywa się za pomocą aplikacji dostarczanych przez producenta falownika lub dedykowanych platform SCADA dla większych systemów. Typowe wskaźniki to dzienna produkcja wyrażona w kWh, współczynnik wydajności PR (Performance Ratio) oraz temperatura modułów, której nadmierny wzrost może sygnalizować problemy z wentylacją. Regularne przeglądy co 2‑3 lata obejmują kontrolę stanu połączeń elektrycznych, szczelności obudowy falownika oraz czystości powierzchni modułów.

Eksploatacja instalacji fotowoltaicznej wymaga przestrzegania kilku podstawowych zasad bezpieczeństwa: unikania samodzielnych napraw elektrycznych, zapewnienia swobodnego dostępu straży pożarnej do pomieszczeń z falownikiem oraz stosowania oznakowań zgodnych z przepisami budowlanymi. Przy odpowiedniej konserwacji okres użytkowania modułów przekracza 25 lat, a wymiana falownika po około 12‑15 latach eksploatacji pozwala utrzymać wysoką sprawność całego systemu.

Jeśli chcesz, by eksperci przeprowadzili audyt energetyczny, zaprojektowali system dopasowany do Twojego zużycia i zrealizowali montaż zgodnie z najwyższymi standardami, skontaktuj się z certyfikowanym instalatorem w Twojej okolicy.
