Protokół odbioru instalacji elektrycznej: jak wygląda?

Wyobraź sobie, że budowa domu dobiega końca, a Ty stoisz przed ostatnim krokiem – odbiorem instalacji elektrycznej. Ten moment budzi niepokój, bo protokół odbioru to nie tylko formalność, ale klucz do bezpiecznego użytkowania prądu w Twoim domu. W tym artykule wyjaśnię Ci krok po kroku, czym jest ten dokument, co dokładnie zawiera, jakie pomiary muszą być w nim udokumentowane i jak uniknąć pułapek, które mogą opóźnić wprowadzkę. Dowiesz się też, kto musi go podpisać i co robić, gdy wyjdą usterki. Wszystko po to, byś czuł się pewnie na finiszu budowy.

• Protokół odbioru instalacji elektrycznej – czym jest?
• Protokół odbioru instalacji elektrycznej – co zawiera?
• Protokół odbioru instalacji elektrycznej – jakie pomiary?
• Protokół odbioru instalacji elektrycznej – jak wypełnić?
• Protokół odbioru instalacji elektrycznej – kto podpisuje?
• Protokół odbioru instalacji elektrycznej – usterki i naprawy
• Protokół odbioru instalacji elektrycznej – błędy do uniknięcia
• Pytania i odpowiedzi: Jak wygląda protokół odbioru instalacji elektrycznej

Protokół odbioru instalacji elektrycznej – czym jest?

Protokół odbioru instalacji elektrycznej stanowi oficjalne potwierdzenie, że cała instalacja została wykonana zgodnie z projektem budowlanym i obowiązującymi normami, przede wszystkim PN-EN 60364. Dokument ten sporządza inspektor nadzoru inwestorskiego lub elektryk z odpowiednimi uprawnieniami, po dokładnym sprawdzeniu wszystkich elementów. Jego celem jest zapewnienie bezpieczeństwa użytkownikom, zapobiegając awariom i porażeniom prądem. Bez pozytywnego odbioru nie otrzymasz pozwolenia na użytkowanie budynku, co blokuje dalsze kroki formalne. Protokół wpisuje się do książki obiektu budowlanego i staje częścią dokumentacji powykonawczej.

Odbiór instalacji elektrycznej odbywa się na etapie finalnym budowy, po montażu wszystkich komponentów, takich jak tablice rozdzielcze, przewody i gniazdka. Uczestniczą w nim inwestor, kierownik budowy, wykonawca oraz czasem projektant. Przed rozpoczęciem inspektor wymaga pełnej dokumentacji: projektu elektrycznego, dziennika budowy i świadectw jakości materiałów. Proces ten gwarantuje, że instalacja nie tylko działa, ale spełnia wymogi prawne i techniczne. W praktyce protokół chroni przed kosztownymi poprawkami po wprowadzce.

Normy PN-EN 60364 definiują szczegółowe wymagania dla instalacji niskiego napięcia, obejmujące ochronę przed porażeniem, przeciążeniem i zwarciem. Protokół odbioru jest dowodem na ich spełnienie, co ma znaczenie przy ubezpieczaniu nieruchomości. Dokument musi być sporządzony w dwóch egzemplarzach, po jednym dla inwestora i wykonawcy. Jego brak uniemożliwia eksploatację instalacji, narażając na kary administracyjne. Dlatego warto zaplanować odbiór z wyprzedzeniem.

Protokół odbioru instalacji elektrycznej – co zawiera?

Protokół odbioru instalacji elektrycznej zaczyna się od podstawowych danych identyfikacyjnych: daty i miejsca odbioru, numeru budowy oraz opisu obiektu. Następnie podaje się dane stron: inwestora, kierownika budowy i wykonawcy. Kluczowym elementem jest opis instalacji, w tym schematy elektryczne i stan przyłączenia do sieci. Do protokołu dołączają wyniki pomiarów oraz wizualne potwierdzenie kompletności. Całość kończą stwierdzenia zgodności i podpisy.

Opis instalacji obejmuje typ budynku, powierzchnię, liczbę obwodów i moc przyłączeniową. Schematy muszą być aktualne, zgodne z wykonaniem powykonawczym. Stan przyłącza określa parametry licznika i umowy z dostawcą energii. Protokół zawiera też wykaz użytych materiałów z ich certyfikatami. Te elementy zapewniają pełny obraz stanu instalacji elektrycznej.

W załącznikach protokół odbioru gromadzi protokoły szczegółowych prób: rezystancji izolacji, ciągłości przewodów ochronnych czy impedancji pętli zwarcia. Dodaje się fotografie tablic rozdzielczych i oznakowania. W przypadku dużych obiektów dołącza się mapy przyłączeniowe. Dokument musi być czytelny i precyzyjny, by służył przez lata eksploatacji. Brak któregoś elementu czyni go nieważnym.

Podstawowe sekcje protokołu

• Data, miejsce i numer budowy
• Dane uczestników odbioru
• Opis instalacji i schematy
• Wyniki pomiarów i prób
• Stwierdzenia zgodności/niezgodności
• Podpisy i ewentualne usterki

Protokół odbioru instalacji elektrycznej – jakie pomiary?

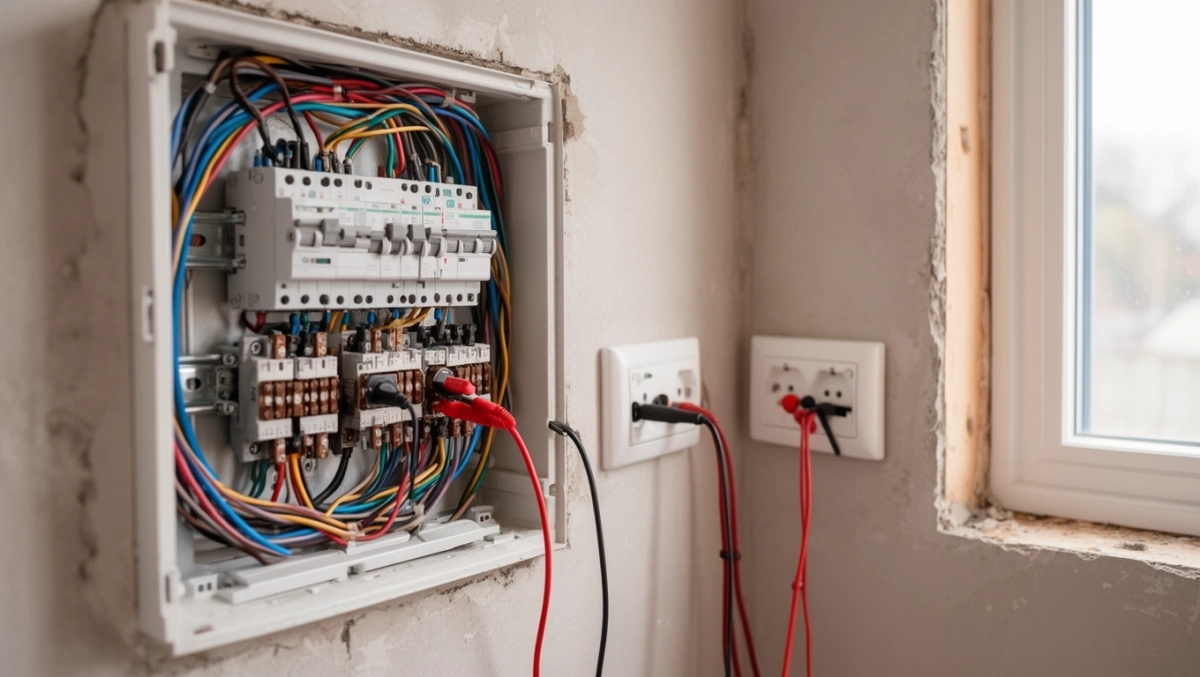

Pomiary elektryczne to serce protokołu odbioru, potwierdzające bezpieczeństwo i sprawność instalacji. Podstawowym jest rezystancja izolacji obwodów, która nie może być niższa niż 1 MΩ przy napięciu probowym 500 V. Kolejny to ciągłość połącień ochronnych, z wartością poniżej 0,5 Ω. Impedancja pętli zwarcia musi zapewniać szybkie wyłączenie zabezpieczeń. Te dane zapisuje się z dokładnością do dwóch miejsc po przecinku.

Natężenie oświetlenia sprawdza się luxmetrem w kluczowych strefach: co najmniej 100 lx w pomieszczeniach ogólnego użytku. Działanie zabezpieczeń różnicowoprądowych (RCD) testuje się prądem upływowym 30 mA, wymagając wyłączenia w czasie poniżej 300 ms. Zabezpieczenia nadprądowe, jak wyłączniki, weryfikuje się sztucznym obciążeniem. Pomiary wykonuje się specjalistycznym miernikiem kalibrowanym.

Dodatkowe próby obejmują rezystancję uziemienia, nie wyższą niż 10 Ω dla pojedynczych uziomów. Sprawdza się też drożność przewodów PE i N. W instalacjach z fotowoltaiką mierzy się parametry inwertera. Wszystkie wyniki muszą być zgodne z normą PN-EN 60364-6. Protokół zawiera tabelę z wartościami zmierzonymi i granicznymi.

Po pomiarach instalacja testowana jest pod obciążeniem, symulując normalną pracę. To pozwala wychwycić ukryte defekty. Wyniki podpisuje pomiarowiec z pieczątką SEP.

Protokół odbioru instalacji elektrycznej – jak wypełnić?

Wypełnianie protokołu odbioru zaczyna się od nagłówka z danymi budowy i stron. Kolejno wpisuje się opis instalacji, odwołując się do załączników. Sekcja pomiarów wymaga tabeli z wynikami i normami. Wizualne sprawdzenie dokumentuje się punkt po punkcie. Na końcu stwierdza się zgodność lub wymienia usterki.

Użyj standardowego wzoru protokołu, dostępnego w wytycznych SEP lub inspektorów. Numeruj strony i załączniki. Dla każdego obwodu podaj parametry: przekrój przewodu, długość, obciążalność. Schematy wklej w skali 1:1. Unikaj skrótów, pisz precyzyjnie.

Kroki wypełniania protokołu

• Przygotuj dokumentację i uczestników
• Wypełnij dane identyfikacyjne
• Dołącz wyniki pomiarów w tabeli
• Opisz stan wizualny i schematy
• Zaznacz zgodność i podpisz
• Zrób kopie dla stron

Po wypełnieniu protokół skanuj i archiwizuj cyfrowo. W razie poprawek sporządź aneks. Proces ten trwa zwykle 1-2 godziny dla domu jednorodzinnego.

Podczas odbioru notuj na bieżąco, by uniknąć pomyłek. Elektryk z uprawnieniami prowadzi protokół, reszta potwierdza.

Protokół odbioru instalacji elektrycznej – kto podpisuje?

Pod protokołem odbioru instalacji elektrycznej podpisują się przede wszystkim inwestor lub jego przedstawiciel, potwierdzając odbiór. Kierownik budowy atestuje zgodność z dziennikiem robót. Wykonawca instalacji elektrycznej ręczy za jakość wykonania i pomiary. Głównym sygnatariuszem jest inspektor nadzoru z uprawnieniami budowlanymi w branży elektrycznej.

W większych inwestycjach dołącza projektant, weryfikując zgodność z dokumentacją. Przedstawiciel Urzędu Dozoru Technicznego podpisuje przy obiektach specjalnych, jak hale przemysłowe. Wszyscy muszą być obecni fizycznie. Podpisy składane są w dwóch egzemplarzach, z datą i czytelnymi nazwiskami.

Brak podpisu którejś strony czyni protokół nieważnym. Inwestor podpisuje ostatni, po akceptacji pomiarów. W razie nieobecności upoważnienie pisemne jest niezbędne. To gwarantuje odpowiedzialność zbiorową za stan instalacji.

Protokół odbioru instalacji elektrycznej – usterki i naprawy

Jeśli podczas odbioru wyjdą usterki, sporządza się protokół z uwagami, wymieniając je szczegółowo z terminem naprawy. Typowe problemy to przerwy w ciągłości PE lub za wysoka rezystancja izolacji. Wykonawca ma zwykle 7-14 dni na poprawki. Po usunięciu następuje ponowny odbiór wybranych elementów.

Protokół z uwagami blokuje pełne pozwolenie na użytkowanie, ale pozwala kontynuować inne prace. Inwestor monitoruje terminy, by uniknąć opóźnień. Naprawy dokumentuje się zdjęciami przed i po. Ponowny protokół potwierdza finalną zgodność.

W poważnych przypadkach, jak brak uziemienia, odbiór wstrzymuje się całkowicie. To chroni przed ryzykiem. Zawsze warto zatrudnić certyfikowanego elektryka, minimalizując usterki. Pozytywny finał umożliwia wpis do książki obiektu.

Protokół odbioru instalacji elektrycznej – błędy do uniknięcia

Najczęstszym błędem jest brak pełnych pomiarów przed odbiorem, co prowadzi do odrzucenia protokołu. Innym to niewłaściwe uziemienie, przekraczające 10 Ω, narażające na porażenie. Przeładowane obwody, bez kalkulacji obciążenia, powodują przegrzewanie. Unikaj ich, weryfikując projekt z wyprzedzeniem.

Pomijanie oznakowania tablic rozdzielczych komplikuje eksploatację. Brak aktualnych schematów powykonawczych uniemożliwia serwis. Nieprawidłowe prowadzenie kabli, bez ochrony mechanicznej, grozi uszkodzeniami. Zawsze sprawdzaj świadectwa materiałów.

Inny błąd to ignorowanie testów RCD pod obciążeniem. Wybór wykonawcy bez uprawnień SEP kończy się poprawkami. Planuj pomiary etapami: po tynkowaniu i montażu osprzętu. To oszczędza czas i nerwy na finiszu budowy.

Pytania i odpowiedzi: Jak wygląda protokół odbioru instalacji elektrycznej

• Co zawiera protokół odbioru instalacji elektrycznej?

  Protokół zawiera datę i miejsce odbioru, opis instalacji, stwierdzenia zgodności lub niezgodności z projektem i normami PN-EN 60364, załączone wyniki pomiarów, podpisy uczestników oraz ewentualny wykaz usterek do usunięcia.

• Kto uczestniczy w odbiorze instalacji elektrycznej?

  Uczestnikami są inwestor, kierownik budowy, wykonawca instalacji, inspektor nadzoru lub uprawniony elektryk, a także ewentualnie projektant i przedstawiciel Urzędu Dozoru Technicznego.

• Jakie pomiary są kluczowe w protokole odbioru?

  Kluczowe pomiary to rezystancja izolacji obwodów (minimum 1 MΩ), ciągłość połączeń ochronnych (maksymalnie 0,5 Ω), impedancja pętli zwarcia, natężenie oświetlenia oraz działanie zabezpieczeń różnicowoprądowych i nadprądowych.

• Co się dzieje w przypadku usterek podczas odbioru?

  Sporządza się protokół z uwagami, określając termin naprawy i ponowny odbiór. Brak pozytywnego protokołu blokuje wydanie pozwolenia na użytkowanie obiektu.
