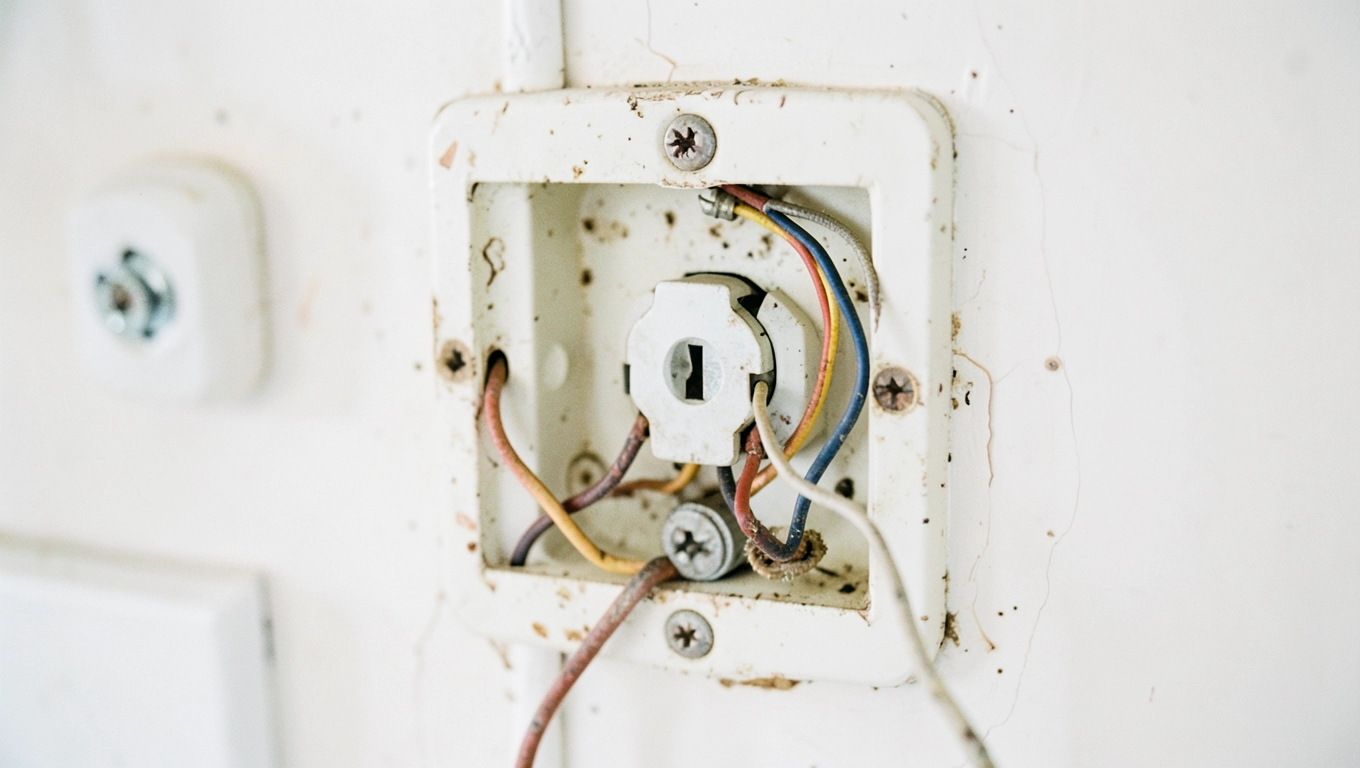

Jak podłączyć włącznik światła w starej instalacji

Czy kiedykolwiek zastanawialiście się, czy te stare, nieco już wysłużone przewody w Waszych ścianach naprawdę są gotowe na jakąkolwiek ingerencję? Jak podłączyć włącznik światła, gdy instalacja pamięta czasy, kiedy prąd był na wagę złota, a instrukcje obsługi pisano wierszem? Czy to zadanie dla desperatów, czy może prosta, domowa przygoda z elektrycznością, która może dać satysfakcję i oszczędności? A może kluczem jest wiedza, jak odróżnić przewód fazowy od neutralnego, zanim poczujecie na własnej skórze, co to znaczy mieć "prąd za skórą"? Odpowiedzi na te pytania, choćby szczątkowe, są kluczem do sukcesu. Dalsza część tekstu rzuci światło na te i inne dylematy.

• Bezpieczne odłączenie zasilania
• Identyfikacja przewodów w starej instalacji
• Podłączanie przewodów fazowego i neutralnego
• Specyfika instalacji TN-C wobec łączników
• Podłączenie włącznika na przewodach dwużyłowych
• Uziemienie włącznika w instalacji dwużyłowej (TN-C)
• Poprawne podłączenie zacisków włącznika
• Montaż mechanizmu włącznika w puszce
• Zakładanie ramki i klawiszy włącznika
• Testowanie działania nowego włącznika
• Weryfikacja połączeń po montażu

Natura starej instalacji elektrycznej, szczególnie tej pozbawionej przewodu ochronnego, stawia przed nami pewne wyzwania, ale – bądźmy szczerzy – nie są one nie do przejścia. Kluczowe jest zrozumienie, że w systemach takich jak TN-C, gdzie występują tylko dwa przewody – fazowy i neutralny – tradycyjne podłączenie włącznika może wymagać odrobiny inwencji lub zastosowania mostka. Widzimy tu pewien paradoks: prosty w założeniu element, jakim jest włącznik światła, wymaga od nas pogłębionej wiedzy o archaicznych systemach dystrybucji prądu. Zrozumienie tych niuansów nie tylko ułatwi nam pracę, ale przede wszystkim uchroni przed nieprzyjemnymi niespodziankami, które mogłyby okazać się kosztowne lub, co gorsza, niebezpieczne.

Bezpieczne odłączenie zasilania

Zanim na dobre zaczniemy zabawę z przewodami, postawmy sprawę jasno: bezpieczeństwo przede wszystkim. To nie slogan marketingowy, ale mantra każdego, kto ma choćby cień wątpliwości przy pracy z prądem. Pamiętajmy, że każda, nawet najmniejsza ingerencja w instalację, wymaga całkowitego odcięcia zasilania. W starszych budynkach oznacza to zazwyczaj odkręcenie odpowiednich bezpieczników korkowych w tablicy rozdzielczej. W nowszych – wyłączenie wyłączników nadprądowych lub różnicowoprądowych. Nie ma tu miejsca na półśrodki ani „może dziś nie trzeba”.

Gdy już upewnimy się, że „główny wyłącznik jest wyłączony”, kluczowe jest, aby to potwierdzić. Jak mawiają starzy elektrycy: „wierzyć, ale sprawdzać”. A najlepszą metodą sprawdzania jest oczywiście użycie sprawdzonego narzędzia – próbnika napięcia lub multimetru. Wystarczy zbadać napięcie między przewodami fazowym i neutralnym, a także między każdym z nich a ziemią (jeśli mamy taką możliwość). Dopiero gdy nasz wskaźnik pokaże zero, możemy z czystym sumieniem powiedzieć, że jesteśmy gotowi do działania. Cabo nie powinny przewodzić prądu, a my nie powinniśmy się z nim „witac”.

Zobacz także: Instalacje wod-kan cennik 2025 - ceny mb i m²

Zrozumienie, które zabezpieczenie odpowiada za dany obwód, jest równie ważne, jak samo jego wyłączenie. Czasem w starszych instalacjach brakuje czytelnych oznaczeń, co dodaje dramaturgii całej sytuacji, niczym w filmie akcji, gdzie bohater musi rozbroić bombę! Dlatego poświęćmy chwilę na identyfikację bezpieczników – może oznaczać to delikatne „testowanie” gdzie dane światło lub gniazdko przestaje działać. Pamiętajcie, lepiej wyłączyć o jeden bezpiecznik za dużo, niźli potem żałować, że zapomnieliśmy o tym kluczowym kroku. To tak, jakby zapomnieć o parze przed wejściem na Himalaje.

Identyfikacja przewodów w starej instalacji

Przejdźmy do sedna sprawy: identyfikacja przewodów we wnętrzu puszki instalacyjnej to jak rozwiązywanie zagadki detektywistycznej. W nowoczesnych instalacjach zazwyczaj mamy trzy kolory: niebieski dla przewodu neutralnego (N), żółto-zielony dla ochronnego (PE) i brązowy lub czarny dla fazowego (L). Proste, prawda? Jednak w starszych instalacjach, te kolorowe zasady często bywają łamane, niczym obietnice polityczne. Możemy natknąć się na przewody czarne, szare, a nawet brązowe, gdzie każdy z nich może pełnić inną rolę.

Gdy natkniemy się na puszkę z zasilaniem, gdzie czekają tylko dwa przewody, szanse są wysokie, że mamy do czynienia z układem dwużyłowym, bez przewodu ochronnego. Zazwyczaj, według dawnych standardów, żyła niebieska służyła jako przewód neutralny (N), a czarna lub szara jako fazowa (L). Jednak, jak życie nauczyło nas wielokrotnie, zasady bywają po to, by je łamać. Dlatego wspomaganie się próbnikiem napięcia staje się absolutną koniecznością. To nasz detektywistyczny pomocnik, który pozwoli odróżnić, która żyła jest „gorąca”, a która „zimna”.

Zobacz także: Instalacje Zewnętrzne: Pozwolenie czy Zgłoszenie?

W tej skomplikowanej plątaninie kolorów – które, bądźmy szczerzy, często bywają bardziej artystyczną wizją elektryka niż standardową paletą – kluczowa jest pewność. Użycie próbnika napięcia pozwoli nam z całą pewnością zidentyfikować przewódfazowy, który przewodzi prąd. Po odłączeniu zasilania, niebieska żyła najczęściej okazuje się neutralnym, a pozostała, ciemniejsza żyła to nasza faza. Bez tego kroku, próba podłączenia czegokolwiek jest jak próba przejścia przez cmentarz po ciemku – możesz się potknąć o coś groźnego, czego nie widzisz! Znajomość tej triady kolorów – żółto-zielony (PE, choć tu go nie będzie!), niebieski (N), czarny/szary (L) – to nasz przewodnik po świecie starych instalacji.

Podłączanie przewodów fazowego i neutralnego

Skoro już wiemy, którym przewodem jest który, przyszedł czas na konkrety. Podłączenie przewodów fazowego (L) i neutralnego (N) do włącznika światła, pomimo wszystko, opiera się na prostej logice obwodu. Każdy włącznik pełni rolę przerywnika w obwodzie prądu, a do jego poprawnego działania potrzebuje zarówno dopływu, jak i odpływu energii. W standardowym scenariuszu, jeden z przewodów zasilających instalację trafia do jednego zacisku włącznika, a drugi przewód wychodzi z niego, by zasilić oprawę oświetleniową.

W typowej sytuacji, przewód fazowy (L) rozpoczyna swoją podróż w naszym obwodzie, docierając do puszki instalacyjnej, a z niej – do jednego ze zacisków włącznika. Często jest to zacisk oznaczony literą 'L' lub symbolem fazy, choć nie zawsze. Następnie, z drugiego zacisku włącznika, wychodzi nowy przewód fazowy, który bezpośrednio biegnie do punktu świetlnego (lampy, kinkietu). Ten drugi zacisk, choć może być nieoznaczony, pełni rolę wyjściową dla fazy po przejściu przez mechanizm przełączający.

Pozostaje nam jeszcze przewód neutralny (N). W przypadku tradycyjnego podłączenia jednobiegunowego przełącznika, żyła neutralna zasilająca instalację nie jest przerywana przez sam włącznik. Ona po prostu przechodzi przez puszkę, często podłączana jest do odpowiedniego zacisku w gnieździe (jeśli jest tam obecne) lub bezpośrednio doprowadzana do oprawy oświetleniowej w celu zamknięcia obwodu i sprawienia, by żarówka w końcu zaczęła świecić. Jest to nasz pasywny, ale jakże niezbędny element układanki.

Specyfika instalacji TN-C wobec łączników

Instalacja typu TN-C to jak relikt przeszłości, który wciąż czasem spotykamy w starszych budynkach. Litery te oznaczają Tanah-Mitte-Conductor, czyli, w naszym codziennym języku, system z uziemionym punktem neutralnym i połączonym wspólnie przewodem ochronnym i neutralnym. Dlaczego to jest ważne przy podłączaniu włącznika? Powód jest prosty: brak wydzielonego przewodu ochronnego (PE). Kiedyś uważano, że wystarczy dwa żyły doprowadzić do punktu końcowego.

W systemie TN-C, przewód fazowy (L, zwykle czarny lub szary) zapewnia nam "iskrę", która zasila urządzenia. Przewód neutralny (N, zazwyczaj niebieski) jest tutaj zarazem przewodem ochronnym. Jest to ten sam przewód, który jest uziemiony w punkcie neutralnym transformatora. Dla włącznika światła oznacza to, że w puszce możemy znaleźć tylko te dwa przewody. Nie ma tutaj trzeciego, żółto-zielonego, który w nowszych instalacjach pełni rolę ochronną. Dla prostego włącznika, który ma zadanie jedynie przerywać obwód fazowy, nie jest to teoretycznie problem.

Kluczowe jest jednak, aby nie podejmować pochopnych decyzji, gdyż prąd w systemie TN-C jest tak samo niebezpieczny, jak w każdym innym. Jeśli mamy do czynienia z urządzeniami, które teoretycznie wymagałyby uziemienia- a włącznik jest częścią szerszej instalacji w puszce z gniazdkiem – musimy być szczególnie ostrożni. Ponieważ przewód neutralny pełni tu podwójną rolę, często w tego typu instalacjach stosuje się mostek łączący zacisk neutralny z zaciskiem ochronnym w gniazdku, co symbolicznie pozwala na spełnienie wymogów bezpieczeństwa. Włącznik jednak w tym układzie pozostaje zwykłym „włącz/wyłącz” dla fazy.

Podłączenie włącznika na przewodach dwużyłowych

Kiedy stoimy przed puszką instalacyjną, w której królują tylko dwa przewody – pewnie niebieski i czarny/szary – podłączenie prostego włącznika jednobiegunowego jest w zasięgu ręki. Taki włącznik działa na zasadzie prostego przerywania obwodu – przecina przepływ prądu tylko w jednym miejscu. Do jego działania potrzebujemy doprowadzenia przewodu fazowego i wyprowadzenia go przez mechanizm włącznika do oprawy oświetleniowej. To podstawowa funkcja, która nie zmienia się od lat.

W sytuacji, gdy mamy tylko dwa przewody, jeden z nich będzie naszym „zasilaniem” – czyli przewodem fazowym (L). Ten przewód podłączamy do jednego ze zacisków we włączniku. Drugi przewód, który zazwyczaj jest w kolorze niebieskim i pełni rolę neutralnego (N), nie jest bezpośrednio przełączany przez jednobiegunowy włącznik. Po prostu przechodzi przez puszkę, aby zamknąć obwód w lampie. Jego rolą jest powrót prądu do źródła, a nasz włącznik jedynie decyduje, czy ta droga jest otwarta, czy zamknięta.

Warto pamiętać, że choć instalacja może być dwużyłowa, to nie zwalnia nas od prawidłowego podłączenia. Przewód fazowy, który jest „gorący”, powinien być podłączony do zacisku oznaczonego 'L' lub przeznaczonego do dopływu fazy. Z drugiego zacisku, który jest wyjściem, wyprowadzamy przewódfazowy bezpośrednio do lampy. Ten prosty mechanizm zapewnia, że po naciśnięciu klawisza obwód się zamyka i światło się zapala, a po ponownym naciśnięciu przerywa ten przepływ.

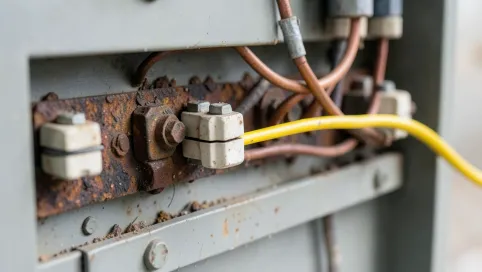

Uziemienie włącznika w instalacji dwużyłowej (TN-C)

W kontekście instalacji dwużyłowych, czyli pozbawionych dedykowanego przewodu ochronnego PE, kwestia uziemienia włącznika światła jest bardziej niuansowana. Jak wiemy, przewód neutralny (N) w systemie TN-C pełni tę podwójną, nieco ryzykowną rolę zarówno jako droga powrotna dla prądu, jak i element bezpieczeństwa. Jednakże, klasyczny włącznik światła jest elementem izolującym niskiego napięcia i sam w sobie nie wymaga uziemienia, ponieważ nie ma metalowych części, które mogłyby znaleźć się pod napięciem w przypadku awarii.

Co to oznacza w praktyce? Prosty przełącznik, który styka się wyłącznie z przewodami fazowym i neutralnym, nie posiada zacisku ochronnego. Jeśli jednak instalacja w puszce zawiera również gniazdko elektryczne, a my mamy do czynienia z systemem TN-C, należy pamiętać o prawidłowym połączeniu. W takiej sytuacji, zgodnie z przyjętymi standardami (choć z perspektywy obecnych norm może budzić to dyskusje), przewód neutralny doprowadzany do gniazdka jest często łączony za pomocą mostka z zaciskiem ochronnym gniazdka. Włącznik natomiast pozostaje odłączony od tego połączenia.

Kluczem jest tutaj właściwe zrozumienie, że nasz włącznik światła sam w sobie nie wymaga „połączenia z ziemią”, ponieważ jego konstrukcja nie stwarza ryzyka porażenia prądem w typowych warunkach. Przewód neutralny traktujemy tu jako „powrót”, a nie „ochronę”. Jeśli jednak instrukcja włącznika, lub jego konstrukcja sugeruje możliwość podłączenia uziemienia (co rzadko ma miejsce przy prostych włącznikach światła), a w puszce znajduje się trzeci, żółto-zielony przewód (co przeczy założeniu instalacji dwużyłowej), należy go podłączyć zgodnie z przeznaczeniem. W przypadku czystego TN-C, ten trzeci przewód po prostu nie istnieje.

Poprawne podłączenie zacisków włącznika

Dobrze, mamy już wszystko przygotowane – zasilanie odłączone, przewody zidentyfikowane. Teraz czas na precyzję, bo nawet najmniejszy błąd tutaj może oznaczać brak efektu lub, co gorsza, kłopoty. W większości standardowych włączników światła znajdziemy dwa główne zaciski. Jeden odpowiada za doprowadzenie przewodu zasilającego, a drugi za wyprowadzenie przewodu do lampy. Czasem spotkamy dodatkowe zaciski, na przykład do przełączania po dwóch stronach lub do zasilania podświetlenia, ale skupmy się na podstawach.

Przewód fazowy (L) – ten, który zidentyfikowaliśmy jako „gorący” – powinien zostać podłączony do jednego ze zacisków włącznika. Wiele włączników ma oznaczenia ułatwiające zadanie: literę 'L' dla dopływu fazy i literę z strzałką lub kolejny zacisk dla wyjścia fazy do lampy. Jeśli takich oznaczeń brakuje, zwykle pierwszy od lewej lub z jednej strony symbolizuje wejście, a drugi wyjście. Po prostu wkładając końcówkę przewodu do odpowiedniego otworu i dokręcając śrubkę, zapewniamy solidne połączenie.

Przewód neutralny (N), którego nie przerywamy włącznikiem jednobiegunowym, po prostu powinien przepłynąć przez puszkę instalacyjną, by dotrzeć do oprawy oświetleniowej. Często w puszce znajdziemy zacisk, do którego łączymy ten przewód, a od niego wyprowadzamy kolejny, który biegnie już prosto do lampy. Pamiętajmy, że końcówki przewodów, które wkładamy do zacisków, powinny być odpowiednio przygotowane – tj. pozbawione izolacji na długości około 1 cm, aby zapewnić dobry kontakt elektryczny. Nie za dużo, nie za mało – jak ze wszystkim w życiu.

Montaż mechanizmu włącznika w puszce

Gdy przewody są już prawidłowo podłączone do samego mechanizmu włącznika, nadszedł moment, aby tę konstrukcję umieścić w odpowiednim miejscu – czyli w istniejącej puszce instalacyjnej w ścianie. Puszki te zazwyczaj mają okrągły kształt, z otworami na wprowadzanie kabli oraz z tzw. „łapkami” do mocowania lub gwintowanymi otworami na śrubki, jeśli zastępujemy stary mechanizm jednym z nowszych typów.

Mechanizm włącznika, wraz z podłączonymi przewodami, należy delikatnie wcisnąć do puszki. Jeśli wcześniej ściągnęliśmy zbyt dużo izolacji z przewodów, trzeba uważać, aby żadna goła żyła nie dotknęła metalowej obudowy gniazdka (jeśli jest w tej samej puszce) lub innych elementów instalacji. Czasem, aby uformować przestrzeń na przewody, trzeba je lekko przygiąć, tworząc swoisty „kabel-żagiel”, który zmieści się pod mechanizmem. Ważne, aby żaden przewód nie wystawał nad obrys mechanizmu włącznika.

Podstawa mechanizmu zazwyczaj będzie opierać się o tylną część puszki. Następnie, będziemy potrzebować śrubokręta, aby wkręcić śruby w dedykowane otwory mocujące. Te śruby, wkręcane zazwyczaj w plastikowe kołki w puszce, pozwolą ustabilizować cały mechanizm. Naszym celem jest, aby włącznik siedział pewnie, nie poruszał się, gdy naciskamy jego klawisze, i był idealnie wypoziomowany – albo przynajmniej równo z powierzchnią ściany, gotowy na kolejny etap estetyczny.

Zakładanie ramki i klawiszy włącznika

Gdy mechanizm włącznika jest już solidnie zamocowany w puszce, przyszedł czas na nadanie mu ostatecznego, estetycznego kształtu. To właśnie ramka i klawisze włącznika sprawiają, że nasze, dotąd surowe, elektryczne dzieło, zaczyna wyglądać jak element wykończonego wnętrza. Ten etap jest zazwyczaj najprzyjemniejszy, bo widzimy efekt naszej kilkunastominutowej pracy!

Ramka zewnętrzna, która maskuje puszkę instalacyjną i niedoskonałości wokół niej, zazwyczaj mocuje się do mechanizmu za pomocą zatrzasków lub niewielkich śrubek. Wiele nowoczesnych systemów oferuje ramki w różnych kolorach i materiałach, od prostego plastiku po szkło czy drewno, pozwalając dopasować je do stylu każdego pomieszczenia. Upewnijmy się, że ramka dobrze przylega do ściany i równomiernie przylega do mechanizmu, nie pozostawiając nieestetycznych szczelin.

Następnie, na sam szczyt mechanizmu, montujemy klawisze lub przyciski. Zazwyczaj nakłada się je na wystające trzpienie mechanizmu i dociska, aż usłyszymy charakterystyczne kliknięcie. Ważne jest, aby poprawnie osadzić klawisze, szczególnie jeśli mają one specyficzny kształt lub są dwuczęsciowe (np. górna i dolna część przełącznika). Po ich zamontowaniu, nasz nowy włącznik światła jest gotowy do pierwszego testu bojowego.

Testowanie działania nowego włącznika

Po wszystkich precyzyjnych czynnościach montażowych, serce każdego majsterkowicza zaczyna bić szybciej. Nadchodzi decydujący moment – próba generalna, czyli testowanie działania nowego włącznika. To tutaj dowiemy się, czy nasza cierpliwość i dokładność przyniosły pożądany efekt, czy też czeka nas drobna korekta. Czasem ten moment bywa równie ekscytujący jak premiera filmowa.

Wracamy do tablicy rozdzielczej. Ostrożnie, równie dokładnie jak na początku, wznawiamy zasilanie obwodu, którym pracowaliśmy. Nie ma pośpiechu. Następnie, z lekkim stresem, podchodzimy do nowo zamontowanego włącznika. Jeden ruch klawiszem powinien spowodować, że lampa w określonym miejscu pomieszczenia zamigocze – a może nawet rozbłyśnie pełnym blaskiem! Dwukrotne naciśnięcie – światło powinno zgasnąć.

Jeśli wszystko działa tak, jak powinno, to gratulacje! Udało się przeprowadzić tę elektryczną operację bezpiecznie i skutecznie. Jeśli jednak światło się nie zapala, lub włącznik zachowuje się dziwnie, nie panikujmy od razu. To sygnał, że być może gdzieś wkradł się drobny błąd, typu poluzowany przewód lub błędne podłączenie. W takiej sytuacji, bez wahania, ponownie odłączamy zasilanie i wracamy do puszek sprawdzić nasze połączenia. Nic straconego, następna próba będzie już na pewno udana!

Weryfikacja połączeń po montażu

Po udanym teście, kiedy światło zapala się i gaśnie bez zarzutu, wielu z nas mogłoby uznać robotę za skończoną. Jednak świadomi potencjalnych zagrożeń i dla absolutnej pewności, kluczowe jest jeszcze jedno – dokładna weryfikacja wszystkich połączeń. Nawet najlepszy test może czasem nie wykazać wszystkich subtelnych niedoskonałości, które mogą ujawnić się z czasem.

Po ponownym, oczywiście, odłączeniu zasilania, demontujemy ramkę i klawisze włącznika, aby uzyskać dostęp do mechanizmu. Sprawdzamy, czy wszystkie przewody są pewnie osadzone w zaciskach. Delikatne szarpnięcie każdego przewodu powinno potwierdzić, że nie ma ryzyka jego wysunięcia. Dokładnie przyglądamy się izolacji przewodów – czy przypadkiem nie jest uszkodzona gdzieś w pobliżu zacisku, tworząc potencjalną ścieżkę dla prądu tam, gdzie nie powinien się znaleźć.

Naszą uwagę powinniśmy również zwrócić na sposób ułożenia przewodów w puszce. Czy nie są one zgniecione, skręcone w nienaturalny sposób, albo czy nie wystają poza puszkę w sposób, który mógłby uszkodzić je później, na przykład podczas wieszania obrazu. Dobre praktyki instalacyjne to podstawa długotrwałego i bezpiecznego działania instalacji. Po upewnieniu się, że wszystko jest nienaganne, możemy z czystym sumieniem złożyć włącznik i napawać się bezpiecznym, ciepłym światłem, które teraz sami dla siebie zapaliliśmy.

• Jaki jest najważniejszy krok przed podłączeniem włącznika światła w starej instalacji?

  Przed rozpoczęciem jakichkolwiek prac, konieczne jest bezwzględne odłączenie zasilania. Należy wykręcić odpowiednie bezpieczniki (w starych instalacjach) lub wyłączyć nadmiarowo-prądowe/różnicowo-prądowe zabezpieczenia danej linii. Po odłączeniu prądu, warto upewnić się miernikiem lub próbnikiem napięcia, że instalacja jest bezpieczna i prąd nie płynie.

• Jak odróżnić poszczególne przewody w starej instalacji elektrycznej?

  W typowej instalacji można rozpoznać przewody po ich kolorach. Przewód fazowy jest zazwyczaj koloru szarego lub czarnego (oznaczany jako L). Przewód neutralny (zerowy) to kolor niebieski (oznaczany jako N). Przewód ochronny (uziemiający) ma kolor żółto-zielony (oznaczany jako PE).

• Co zrobić, gdy w starej instalacji doprowadzone są tylko dwa przewody (faza i neutralny)?

  W przypadku starszych instalacji, które często nie posiadają osobnego przewodu ochronnego (układ TN-C), należy postąpić specyficznie. Przewód neutralny (niebieski) wpina się do zacisku ochronnego (żółto-zielonego) w puszce, a następnie ten zacisk ochronny łączy się za pomocą mostka ze zaciskiem neutralnym (N).

• Gdzie należy podłączyć poszczególne przewody (fazowy, neutralny) do włącznika światła w puszce?

  Przewód fazowy (szary/czarny) należy podłączyć do odpowiedniego zacisku włącznika, często oznaczonego literą 'L'. Jeśli w instalacji obecny jest również przewód neutralny (niebieski), jest on zazwyczaj wprowadzany do puszki zgodnie ze standardami, a w przypadku braku połączenia jest pomijany przy podłączaniu samego włącznika (jego połączenie odbywa się zazwyczaj w wcześniejszych punktach instalacji lub w puszce zasilającej).
