Pompa do płukania instalacji CO – co wybrać, żeby działała latami?

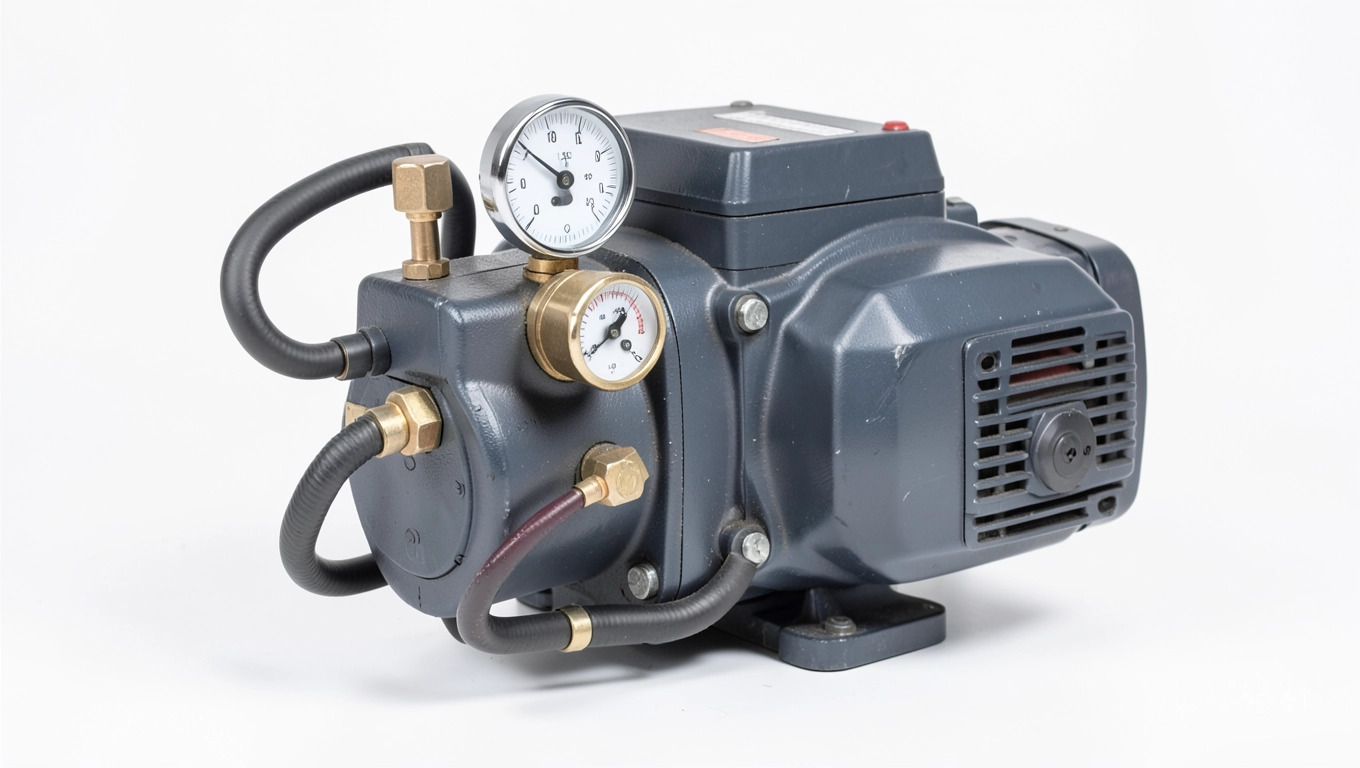

Kamień w kotłowni potrafi zjeść kilkanaście procent wydajności grzewczej, zanim właściciel zauważy pierwsze objawy. Pompa do płukania instalacji CO to urządzenie, które wypycha z rur, wymienników i grzejników to, czego zwykła woda z kranu nigdy nie ruszy: twardy osad wapniowo-magnezowy, czarny szlam z korozji, biofilm bakteryjny i drobiny tlenków metali. Bez niej płukanie sprowadza się do otwarcia zaworu i patrzenia, jak brudna ciecz leniwie przepływa w jedną stronę, zamiast krążyć pod ciśnieniem, wielokrotnie zmieniać kierunek i mechanicznie odrywać warstwy zanieczyszczeń.

• Rodzaje pomp do płukania instalacji: wirnikowe, sprężarki i pompy solarne
• Jak dobrać pompę do płukania instalacji podłogowej i grzejnikowej?
• Chemia i akcesoria do płukania instalacji: inhibitory, filtry magnetyczne, adaptery
• Praktyczne płukanie instalacji CO krok po kroku zgodnie z normą EN 806-4

Rodzaje pomp do płukania instalacji: wirnikowe, sprężarki i pompy solarne

Pompy wirnikowe, nazywane też odśrodkowymi, pracują na tej samej zasadzie co klasyczna pompa obiegowa zamontowana w kotłowni. Łopatki wirnika rozpędzają czynnik do prędkości kilku metrów na sekundę, a powstała siła odśrodkowa tłoczy go przez instalację pod ciśnieniem 1,5-2,5 bar przy wydajności 30-50 l/min. Właśnie ta prędkość przepływu decyduje o skuteczności czyszczenia, ponieważ naprężenia ścinające na ściankach rury muszą przekroczyć przyczepność osadu.

Sprężarki płuczące działają inaczej. Wodę mieszają z powietrzem w proporcji około 70/30, a potem pulsacyjnie podają tę mieszaninę do instalacji. Pęcherzyki powietrza implodują przy gwałtownym hamowaniu, generując lokalne mikrouderzenia hydrauliczne, które rozbijają nawet mocno przylegający kamień. Norma EN 806-4 rekomenduje właśnie tę metodę do instalacji wody pitnej, bo pulsacja skuteczniej usuwa biofilm niż jednokierunkowy przepływ laminarny.

Pompy solarne stanowią osobną kategorię, bo muszą radzić sobie z glikolem propylenowym i temperaturą medium do 110°C. Ich uszczelnienia wytrzymują kontakt z chemikaliami i wyższe ciśnienie robocze niż w instalacjach tradycyjnych. Wężownice kolektorów mają średnicę zaledwie 10-12 mm, więc klasyczna pompa po prostu nie wytworzy wystarczającej prędkości przepływu, żeby je domyć.

Pompy do bojlerów i wymienników ciepła, w tym modele z serii LOGO-Flush, mają zwartą konstrukcję przystosowaną do podłączenia bezpośrednio do króćców wymiennika. Ich zadaniem jest płukanie w obiegu zamkniętym przy jednoczesnym podgrzewaniu medium, co rozpuszcza osady skuteczniej niż czyszczenie na zimno. Przy temperaturze 50-60°C reakcja kwasu cytrynowego z węglanem wapnia przebiega kilkukrotnie szybciej.

Kiedy który typ wybrać?

Instalacja grzejnikowa ze stali i miedzi toleruje pompę wirnikową bez ograniczeń. Instalacja podłogowa z rur PE-X wymaga niższego ciśnienia, ale wyższej wydajności, żeby wypłukać muł z niskich miejsc. Instalacja solarna potrzebuje pompy z atestem na glikol. Instalacja wody pitnej zgodnie z normą EN 806-4 wymaga sprężarki pulsacyjnej, bo tylko ona gwarantuje usunięcie biofilmu w orurowaniu wielorodzinnym.

Jak dobrać pompę do płukania instalacji podłogowej i grzejnikowej?

Kluczowy parametr to nie moc silnika, lecz prędkość przepływu w najwolniejszym odcinku instalacji. Przy rurze podłogowej o średnicy 16 mm prędkość 1,5 m/s wymaga wydajności około 18 l/min, a przy średnicy 20 mm już 28 l/min. Pompa o wydajności 40 l/min przy ciśnieniu 2 bar obsłuży więc typowe 150 m² podłogówki bez problemu, ale przy większych powierzchniach potrzebny jest model o wydajności 50-60 l/min.

Odporność na kwasy ma znaczenie, gdy planujemy płukanie chemiczne z użyciem kwasu fosforowego lub cytrynowego. Standardowe uszczelnki EPDM wytrzymują krótkotrwały kontakt z rozcieńczonym kwasem, ale pompowanie kwasu solnego powyżej 5% stężenia niszczy je w ciągu kilku godzin. Przy instalacjach aluminiowych agresywna chemia w ogóle nie wchodzi w grę, bo aluminium reaguje z kwasem, wydzielając wodór i rozpuszczając się w tempie kilku gramów na metr kwadratowy na minutę.

Automatyczna zmiana kierunku przepływu oszczędza czas i poprawia skuteczność. Zawór trójdrożny sterowany timerem przełącza kierunek co 20-30 sekund, dzięki czemu osad nie ma czasu na ponowne osadzenie się w ścieżce, z której został oderwany. W płukaniu ręcznym operator musi sam przekręcać zawór, co wydłuża procedurę o 30-40% i obniża jej skuteczność w dłuższych gałęziach instalacji.

Kompatybilność adapterów to kolejna pięta achillesowa tanich zestawów. Profesjonalne pompy mają komplet przyłączy do WILO, Grundfos i LFP, co pozwala podłączyć urządzenie w ciągu 15 minut bez ingerencji w istniejącą instalację. Adaptery uniwersalne działają, ale potrafią zająć pół dnia na dopasowanie, szczególnie w starszych kotłowniach z nietypowymi średnicami króćców.

Parametry decyzyjne w praktyce

• Instalacja podłogowa 80-120 m²: pompa wirnikowa 30-40 l/min, ciśnienie do 2 bar.
• Instalacja grzejnikowa piętrowa 200 m²: pompa 40-55 l/min, ciśnienie 2,5 bar.
• Instalacja solarna z glikolem: pompa z atestem na temperaturę 110°C i odpornością na glikol.
• Instalacja wody pitnej w wielorodzinnym: sprężarka pulsacyjna z protokołem EN 806-4.

Chemia i akcesoria do płukania instalacji: inhibitory, filtry magnetyczne, adaptery

Kwas cytrynowy w stężeniu 2-3% rozpuszcza kamień wapniowy w temperaturze 50°C z wydajnością około 80 g osadu na litr roztworu. Kwas fosforowy działa szybciej, ale tworzy trudno rozpuszczalne fosforany, które z czasem zatykają wężownice. Kwas solnego używa się wyłącznie w instalacjach stalowych czarnych i żeliwnych, gdzie jego agresywność nie uszkodzi metalu. W instalacjach mieszanych (stal, miedź, aluminium) jedyną bezpieczną opcją pozostaje kwas cytrynowy lub dedykowane mieszaniny buforowane.

Inhibitory korozji, takie jak preparaty z serii InhibiTECH, tworzą na wewnętrznych ściankach rur warstwę ochronną o grubości 5-15 mikronów. Po każdym płukaniu kwasem instalacja jest szczególnie narażona na rdzewienie, bo odsłonięty metal reaguje z tlenem w tempie 0,1-0,3 mm rocznie. Pojedyncza aplikacja inhibitora wydłuża czas do następnego płukania z dwóch do pięciu lat w typowej instalacji.

Filtr magnetyczny montowany na powrocie do kotła wyłapuje cząstki tlenków żelaza, których gęstość sprawia, że osadzają się w najniższych punktach instalacji. Magnes neodymowy o indukcji 11 000 Gs przyciąga drobiny o rozmiarach do 0,1 mm, których żaden inny filtr mechaniczny nie zatrzyma bez drastycznego spadku przepływu. W praktyce filtr magnetyczny redukuje ilość szlamu w instalacji o 60-70% w ciągu pierwszego sezonu grzewczego.

Adaptery do pomp obiegowych pozwalają podłączyć urządzenie płuczące bez demontażu istniejącej pompy obiegowej. Zestaw zawiera zazwyczaj dwa węże elastyczne ze złączkami 3/4" i 1", zawory odcinające oraz śrubunki umożliwiające szybki montaż. Czas podłączenia wynosi 15-30 minut, a po zakończeniu płukania instalacja wraca do pierwotnej konfiguracji bez konieczności odpowietrzania.

Dobór chemii do materiału instalacji

Praktyczne płukanie instalacji CO krok po kroku zgodnie z normą EN 806-4

Pierwszym krokiem jest diagnoza objawów. Nierównomierne grzanie grzejników, szum w rurach, wydłużony czas nagrzewania pomieszczeń i podwyższone ciśnienie w naczyniu wzbiorczym sygnalizują zatory i nadmiar osadu. W instalacjach podłogowych pierwszym objawem bywa różnica temperatur między poszczególnymi pętlami powyżej 4°C przy tym samym nastawie zaworu.

Dobór środka chemicznego wynika z materiału rur i rodzaju zanieczyszczenia. Kamień wapniowo-magnezowy rozpuszczają kwasy organiczne, szlam z tlenków żelaza wymaga środka redukującego lub filtra magnetycznego, a biofilm bakteryjny ginie dopiero przy pulsacji powietrzem w podwyższonej temperaturze. Mieszanie różnych środków bez znajomości ich składu chemicznego prowadzi do wytrącania nierozpuszczalnych osadów wtórnych.

Podłączenie pompy wymaga wpięcia w obieg w najniższym punkcie instalacji, najczęściej na powrocie przed kotłem. Wąż zasilający idzie do króćca powrotnego, wąż powrotny do króćca zasilającego, tworząc obieg zamknięty z pominięciem kotła. Po napełnieniu zbiornika pompy roztworem roboczym urządzenie uruchamia się i zaczyna tłoczyć medium przez instalację.

Płukanie z zmianą kierunku trwa od jednej do czterech godzin w zależności od stopnia zanieczyszczenia. W trybie automatycznym pompa przełącza kierunek co 20-30 sekund, generując impulsy hydrauliczne, które mechanicznie odrywają osad. Kontrola wzrokowa filtra siatkowego co 15-30 minut pozwala ocenić intensywność zanieczyszczeń i zdecydować o zakończeniu procesu, gdy woda wypływająca z filtra staje się przejrzysta.

Neutralizacja i aplikacja inhibitora zamykają procedurę. Po spuszczeniu kwaśnego roztworu instalacja jest płukana czystą wodą do uzyskania pH 6,5-8,5. Wprowadzenie inhibitora w ilości 1-2 litrów na każde 100 litrów pojemności instalacji zabezpiecza ścianki przed ponowną korozją. Norma EN 806-4 wymaga sporządzenia protokołu płukania z zapisem użytych środków, czasu ekspozycji i wyników pomiaru pH.

Checklista przed płukaniem

• Ustal materiał rur i grzejników w całej instalacji.
• Określ pojemność instalacji (średnio 10-15 l na grzejnik).
• Sprawdź typ i moc kotła, dobierz ciśnienie robocze pompy.
• Przygotuj środek chemiczny zgodny z materiałem instalacji.
• Zaplanuj utylizację zużytego roztworu zgodnie z lokalnymi przepisami.

Dobór pompy do płukania instalacji CO to decyzja na lata, bo raz dobrze wykonane czyszczenie w połączeniu z filtrem magnetycznym i inhibitorem utrzymuje instalację w dobrej kondycji przez pięć do ośmiu lat. Warto potraktować ją jak inwestycję w sprawność energetyczną, a nie jako jednorazowy wydatek na awaryjne czyszczenie.

Źródła danych i normy: norma EN 806-4 dotycząca instalacji wody pitnej wewnątrz budynków, wytyczne producentów pomp i środków chemicznych (karty techniczne InhibiTECH oraz filtrów z magnesem neodymowym), instrukcje obsługi pomp wirnikowych i sprężarek pulsacyjnych dostępnych na polskim rynku serwisowym, dokumentacja techniczna zaworów i adapterów do pomp obiegowych.
