Zalecane wartości ciśnienia w instalacji CO z pompą ciepła

Utrzymanie prawidłowego ciśnienia w instalacji centralnego ogrzewania to temat, który potrafi napsuć sporo krwi właścicielom domów jednorodzinnych. Gdy na manometrze zamiast spodziewanych wartości pojawia się czerwona strefa lub wskazówkauje gdzieś przy zerze, pojawia się niepokój czy system działa poprawnie, czy może czai się awaria? Ciśnienie w obiegu z pompą ciepła to parametr, który bezpośrednio wpływa na sprawność całego układu, zużycie energii elektrycznej oraz żywotność komponentów. Zrozumienie, jakie wartości są optymalne i dlaczego, pozwala uniknąć kosztownych napraw oraz zapewnić komfort cieplny przez cały sezon grzewczy.

• Zalecane wartości ciśnienia w instalacji CO z pompą ciepła
• Wpływ temperatury czynnika na ciśnienie w systemie
• Jak samodzielnie sprawdzić ciśnienie w instalacji CO
• Najczęstsze przyczyny spadku ciśnienia i ich rozwiązania
• Konserwacja i regulacja ciśnienia praktyczne wskazówki
• Jakie ciśnienie w instalacji CO z pompą ciepła? Pytania i odpowiedzi

W stanie spoczynku, czyli wtedy gdy pompa ciepła nie pracuje, ciśnienie w zamkniętym obiegu powinno oscylować między 1 a 1,5 bara. Ten zakres nie jest przypadkowy gwarantuje, że cały system jest wypełniony czynnikiem grzewczym, a jednocześnie nie występuje nadmierne obciążenie mechaniczne poszczególnych elementów. Wartość poniżej 1 bara oznacza, że w obiegu znajduje się zbyt mało wody, co skutkuje obniżoną wydajnością i nieprawidłowym przepływem przez wymiennik ciepła. Z kolei wskazania przekraczające 1,5 bara przy wyłączonym urządzeniu sugerują, że naczynie wyrównawcze może być niewystarczające lub wstępne ciśnienie powietrza w nim jest nieprawidłowe.

Podczas normalnej pracy instalacji ciśnienie naturalnie wzrasta, ponieważ woda podgrzewana przez pompę ciepła zwiększa swoją objętość. Norma PN-EN 12828+A2:2014-05 dotycząca projektowania systemów centralnego ogrzewania precyzyjnie określa, że maksymalne dopuszczalne ciśnienie robocze w domowych instalacjach nie powinno przekraczać 3 barów. W praktyce optymalny zakres pracy wynosi 2-2,5 bara, co uwzględnia rezerwę bezpieczeństwa przed zadziałaniem zaworu bezpieczeństwa ustawionego zazwyczaj na 3 bary. Przekroczenie tej granicy oznacza, że nadmiar wody nie ma gdzie się podziać a to prosta droga do awarii.

Wartość ciśnienia różni się również w zależności od wysokości budynku. Woda w spoczynku wywiera ciśnienie hydrostatyczne równe około 0,1 bara na każdy metr wysokości słupa wody. Dla budynku dwukondygnacyjnego o wysokości kondygnacji 2,8 metra różnica ciśnienia między parterem a piętrem wyniesie mniej więcej 0,28 bara. W związku z tym przy pompie ciepła zamontowanej w piwnicy lub na parterze manometr na wyższych kondygnacjach może pokazywać wartości niższe nawet o 0,3-0,5 bara to normalne zjawisko fizyczne, nie świadczy o awarii.

Powiązany temat Ciśnienie w instalacji CO w bloku

Producent pomp ciepła zawsze podaje w dokumentacji technicznej zalecane parametry ciśnienia dla konkretnego modelu. Różnice między poszczególnymi jednostkami mogą być znaczące niektóre urządzenia wymagają minimalnego ciśnienia 0,5 bara, inne dopiero przy 1,2 bara uruchamiają zabezpieczenie przed suchobiegiem sprężarki. Przed pierwszym uruchomieniem lub po dłuższym okresie eksploatacji należy zawsze sprawdzić instrukcję obsługi i dostosować wartości do wytycznych producenta, a nie polegać wyłącznie na ogólnych normach branżowych.

Wpływ temperatury czynnika na ciśnienie w systemie

Zależność między temperaturą wody a ciśnieniem w instalacji opiera się na podstawowych zasadach termodynamiki substancja podgrzewana zwiększa swoją objętość, co w zamkniętym układzie przekłada się na wzrost ciśnienia. Współczynnik rozszerzalności objętościowej wody wynosi około 0,00021 na każdy stopień Celsjusza w zakresie od 0 do 100°C. Oznacza to, że podgrzanie 100 litrów wody z 10°C do 50°C generuje przyrost objętości rzędu 0,84 litra w zamkniętym obiegu musi to znaleźć odzwierciedlenie we wskazaniach manometru.

Nowoczesne pompy ciepła pracujące w trybie niskotemperaturowym, czyli dostarczające wodę o temperaturze 35-45°C do ogrzewania podłogowego, powodują stosunkowo niewielkie wahania ciśnienia. Różnica między stanem spoczynku a szczytem pracy rzadko przekracza 0,5-0,8 bara. Inaczej wygląda sytuacja w przypadku tradycyjnych grzejników wysokotemperaturowych, gdzie pompa ciepła musi podgrzać wodę do 55-65°C. Wówczas rozszerzalność cieplna jest wyraźnie większa i ciśnienie może wzrosnąć nawet o 1-1,2 bara w stosunku do wartości spoczynkowej.

Przeczytaj również o Próba szczelności instalacji gazowej Jakie ciśnienie

Naczynie wyrównawcze pełni funkcję bufora absorbującego przyrost objętości czynnika grzewczego. Współczesne instalacje wykorzystują naczynia przeponowe z separującą membraną gumową po jednej stronie znajduje się sprężone powietrze, po drugiej woda z obiegu. Wstępne ciśnienie powietrza w takim naczyniu ustawia się zazwyczaj na poziomie około 0,2 bara niższym niż minimalne ciśnienie spoczynkowe w systemie. Jeśli ta wartość jest nieprawidłowa zbyt wysoka lub zbyt niska regulatorka ciśnienia nie działa prawidłowo i można zaobserwować nadmierne wahania wskazań manometru.

Podczas mroźnych dni, gdy pompa ciepła pracuje intensywnie i osiąga wysokie temperatury zasilania, ciśnienie w instalacji rośnie to naturalny proces. Problem pojawia się jednak, gdy wzrost jest nieproporcjonalny do temperatury zewnętrznej lub gdy ciśnienie nie wraca do wartości spoczynkowej po ostygnięciu czynnika. Wówczas należy podejrzewać nieprawidłowości w działaniu naczynia wyrównawczego, zablokowanie zaworu bezpieczeństwa lub przekroczenie maksymalnej temperatury pracy spowodowane awarią czujnika.

Zmiany ciśnienia związane z temperaturą można wykorzystać jako wskaźnik diagnostyczny. Jeśli przy temperaturze zasilania 40°C manometr pokazuje 2,2 bara, a po ostygnięciu do 20°C wskazuje 1,4 bara, mamy do czynienia z prawidłową reakcją termiczną. Gdyby ta sama różnica temperatur powodowała wzrost ciśnienia o 1,5 bara zamiast 0,8 bara, wskazywałoby to na zbyt małą pojemność naczynia wyrównawczego w stosunku do objętości całego obiegu. Taka analiza pozwala na wczesne wykrycie problemów bez specjalistycznego sprzętu pomiarowego.

Powiązany temat Jakie ciśnienie glikolu w instalacji solarnej

Jak samodzielnie sprawdzić ciśnienie w instalacji CO

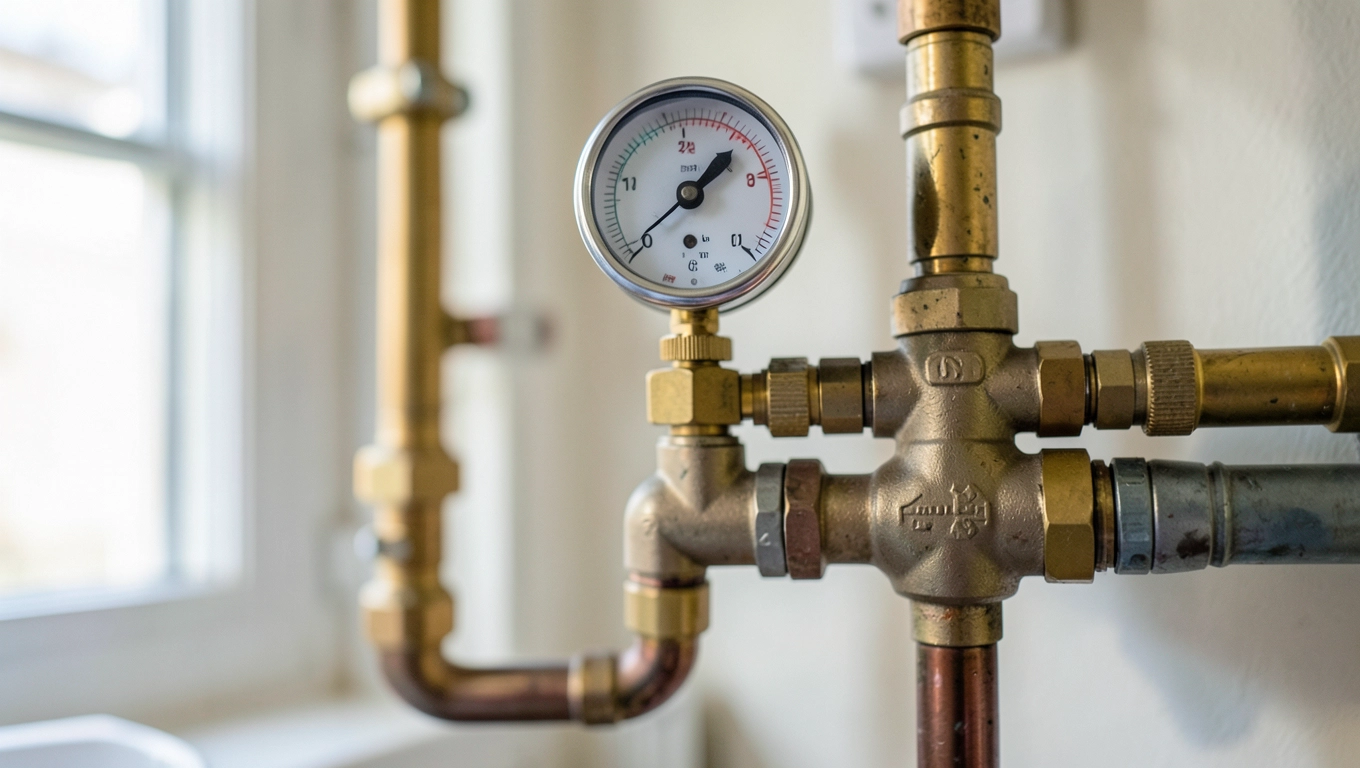

Manometr stanowi podstawowe narzędzie do monitorowania ciśnienia i powinien być zamontowany w łatwo dostępnym miejscu najczęściej bezpośrednio przy pompie ciepła lub na rozdzielaczu instalacji. Warto wybrać manometr z podziałką minimum do 4 barów i wyraźnie oznaczoną strefą czerwieni powyżej 3 barów, co pozwala na szybką wizualną ocenę sytuacji. W przypadku nowoczesnych pomp ciepła wyposażonych w sterownik z wyświetlaczem cyfrowym ciśnienie można sprawdzić również w menu serwisowym urządzenia, co eliminuje konieczność schylania się do manometru analogowego.

Prawidłowa interpretacja wskazań wymaga uwzględnienia aktualnej temperatury czynnika grzewczego. Najdokładniejszy odczyt uzyskuje się przy wyłączonej pracy pompy ciepła i schłodzeniu wody do temperatury zbliżonej do 20-25°C. Wówczas ciśnienie spoczynkowe można bezpośrednio porównać z wartościami podanymi w instrukcji obsługi. Odczyt przy temperaturze 60°C będzie z definicji wyższy i nie nadaje się jako punkt odniesienia do oceny stanu instalacji.

Podczas pierwszego uruchomienia nowej instalacji lub po jej napełnieniu ciśnienie sprawdza się wielokrotnie w cyklu kilku godzin. Po pierwszym uruchomieniu, gdy woda osiąga temperaturę roboczą, obserwuje się wzrost ciśnienia następnie po ostygnięciu powinno ono wrócić do wartości spoczynkowej. Jeśli różnica między ciśnieniem gorącym a zimnym przekracza 1 bar, oznacza to najprawdopodobniej niedostateczną pojemność naczynia wyrównawczego i wymaga interwencji. Systematyczne prowadzenie zapisów z pomiarów umożliwia wykrycie powolnych spadków ciśnienia wskazujących na mikronieszczelności.

Sprawdzenie szczelności całego obiegu można przeprowadzić samodzielnie, choć wymaga to ostrożności. Po schłodzeniu instalacji do temperatury otoczenia należy podnieść ciśnienie do wartości roboczej, a następnie zamknąć zawór odcinający przed pompą ciepła, odcinając ją od obiegu. W healthy systemie ciśnienie pozostaje stabilne przez minimum 30 minut. Spadek wskazania świadczy o nieszczelności po stronie zaworu jeśli ciśnienie utrzymuje się, problem znajduje się między zaworem a pompą ciepła.

Odpowietrzanie instalacji to czynność, którą właściciel może wykonać samodzielnie i która bezpośrednio wpływa na ciśnienie. Powietrze zgromadzone w najwyżej położonych punktach instalacji, w grzejnikach lub na załamaniach rur, tworzy zaczopy powietrzne utrudniające przepływ. W efekcie pompa ciepła próbuje przepchnąć czynnik przez zwężony przekrój, co może prowadzić do chwilowych wzrostów ciśnienia w niektórych partiach obiegu. Odpowietrzniki automatyczne montowane na rozdzielaczach i najwyższych punktach instalacji eliminują ten problem w sposób ciągły, natomiast grzejniki wyposażone w manualne odpowietrzniki wymagają okresowej obsługi zazwyczaj raz na sezon lub przy każdym widocznym obniżeniu ciśnienia.

Najczęstsze przyczyny spadku ciśnienia i ich rozwiązania

Spadek ciśnienia w instalacji centralnego ogrzewania z pompą ciepła nigdy nie jest przypadkowy zawsze istnieje konkretna przyczyna, którą można zidentyfikować systematycznym postępowaniem diagnostycznym. Najczęstszym winowajcą okazuje się nieszczelność w połączeniach rurowych, zaworach lub samym wymienniku ciepła. Nieszczelności w rurach ukrytych pod tynkiem lub w posadzce są trudniejsze do zlokalizowania i często ujawniają się dopiero po dłuższym czasie użytkowania, gdy wilgoć przedostanie się przez mikro-szczeliny i spowoduje odbarwienia na ścianach lub spadek ciśnienia widoczny na manometrze.

Uszkodzenie membrany w naczyniu wyrównawczym objawia się specyficznie ciśnienie spada gwałtownie przy każdym wzroście temperatury czynnika, a woda dostaje się do komory powietrznej naczynia. Efektem jest brak możliwości kompensacji rozszerzalności cieplnej i systematyczny spadek ciśnienia w miarę pracy pompy ciepła. Rozpoznanie tej usterki wymaga zdjęcia króćca przyłączeniowego naczynia i sprawdzenia, czy z wentyla samochodowego nie wydobywa się woda zamiast powietrza. Wymiana naczynia wyrównawczego to koszt rzędu 150-400 PLN w zależności od pojemności, przy czym montaż realizowany jest w ciągu jednej godziny przez instalatora.

Zawór bezpieczeństwa, który powinien otwierać się dopiero przy ciśnieniu 3 barów, czasami zaczynaciekać już przy niższych wartościach. Częstą przyczyną jest osadzenie kamienia kotłowego na grzybku zaworu lub zużycie uszczelnienia. Przez nieszczelny zawór bezpieczeństwa instalacja powoli traci wodę krople są często niewidoczne, bo woda odparowuje z rury spustowej. Jeśli pod zaworem bezpieczeństwa zauważysz ślady wilgoci lub korozji, to niemal pewny znak, że zawór nie trzyma szczelnie i wymaga czyszczenia lub wymiany koszt nowego zaworu to około 30-80 PLN.

Zjawisko kawitacji w pompie obiegowej może powodować chwilowe spadki ciśnienia, choć jest to zjawisko krótkotrwałe. Kawitacja powstaje, gdy ciśnienie w przewodzie ssawnym pomp spadnie poniżej ciśnienia nasycenia pary wodnej, co prowadzi do tworzenia się pęcherzyków pary, które następnie gwałtownie kondensują, uszkadzając wirnik pompy. W praktyce oznacza to charakterystyczny hałas przypominający grzechotanie lub stukanie w rurach. Aby temu zapobiec, przed pompą montuje się zawór regulacyjny z możliwością wstępnego ustawienia minimalnego ciśnienia, a instalacja powinna być zawsze napełniona czynnikiem odpowietrzonym.

Uzupełnianie wody w instalacji to doraźne rozwiązanie, które może maskować poważniejsze problemy. Jeśli ciśnienie spada więcej niż 0,1 bara miesięcznie, nie wolno regularnie dolewać wody należy zlokalizować przyczynę przecieku. Ciągłe uzupełnianie prowadzi do korozji elementów stalowych, osadzania się kamienia na powierzchni wymiennika ciepła oraz obniżenia sprawności całego układu. Ponadto świeża woda wodociągowa zawiera rozpuszczony tlen, który przyspiesza degradację komponentów instalacji, zwłaszcza aluminiowych wymienników ciepła stosowanych w niektórych modelach pomp.

Konserwacja i regulacja ciśnienia praktyczne wskazówki

Regularne monitorowanie ciśnienia to najprostsza czynność konserwacyjna, która może uchronić przed kosztownymi awariami. Wystarczy poświęcić dosłownie minutę raz w miesiącu na sprawdzenie wskazania manometru i zapisanie go w zeszycie lub aplikacji mobilnej. Systematyczne pomiary pozwalają wychwycić trendy czy ciśnienie powoli spada, czy utrzymuje się na stałym poziomie. Różnica między 1,3 bara a 1,1 bara może nie wydawać się dramatyczna, ale przy ciągłym spadaniu o 0,2 bara miesięcznie po roku instalacja będzie pracować na granicy dopuszczalnych parametrów.

Sprawdzanie wstępnego ciśnienia powietrza w naczyniu wyrównawczym wykonuje się za pomocą zwykłego wentyla samochodowego takiego samego jak w wentylach opon. Naczynie powinno znajdować się pod ciśnieniem około 0,2 bara niższym od minimalnego ciśnienia spoczynkowego instalacji. Jeśli zatem system wymaga 1,2 bara w spoczynku, ciśnienie powietrza w naczyniu ustawia się na 1,0 bara. Pomiar wykonuje się na schłodzonym czynniku, zamykając najpierw zawór odcinający naczynie od instalacji. Zaniedbanie tej kontroli prowadzi do przedwczesnego zużycia membrany i utraty funkcji kompensacyjnych.

Zabezpieczenie instalacji przed zbyt niskim ciśnieniem realizują nowoczesne pompy ciepła wyposażone w czujniki ciśnienia odcinające pracę sprężarki. Funkcja ta chroni wymiennik przed suchobiegiem, czyli sytuacją, gdy woda nie przepływa przez urządzenie wystarczająco intensywnie. W przypadku spadku ciśnienia poniżej wartości krytycznej (zazwyczaj 0,5-0,8 bara w zależności od modelu) pompa automatycznie się zatrzymuje i wyświetla kod błędu. Ignorowanie takiego ostrzeżenia może doprowadzić do przegrzania sprężarki i kosztownej naprawy sięgającej kilku tysięcy złotych.

Zainstalowanie dodatkowego manometru na powrocie do pompy ciepła umożliwia porównanie ciśnień zasilania i powrotu. Różnica między tymi wartościami, nazywana w technice ogrzewania spadkiem ciśnienia na obiegu, informuje o oporach przepływu. Gdy spadek przekracza wartość nominalną podaną przez producenta pompy, oznacza to, że obieg jest zapowietrzony, zamulony lub zawory są częściowo zamknięte. Nadmierny spadek ciśnienia wymusza na pompie obiegowej większą pracę, co przekłada się na wyższe zużycie energii elektrycznej nawet o 10-15% więcej w stosunku do instalacji sprawnej.

Dla instalacji z naturalną cyrkulacją lub grawitacyjnym obiegiem wody ciśnienie odgryga mniejszą rolę niż w systemach wymuszonych pompowo, jednak nawet w nich konieczne jest utrzymanie minimum ciśnienia statycznego zapewniającego wypełnienie całego obiegu. W budynkach bez piwnicy, gdzie najwyższy punkt instalacji znajduje się zaledwie 0,5 metra nad poziomem pompy ciepła, ciśnienie statyczne wynosi około 0,05 bara jest to wartość minimalna, więc w praktyce ustawia się ciśnienie spoczynkowe na poziomie minimum 0,5 bara, aby mieć zapas bezpieczeństwa. Każdy właściciel powinien zapoznać się ze schematem hydraulicznym swojej instalacji to dokument, który precyzyjnie określa, jakie ciśnienia są wymagane w poszczególnych punktach systemu i jakie są maksymalne dopuszczalne wartości dla każdego komponentu.
