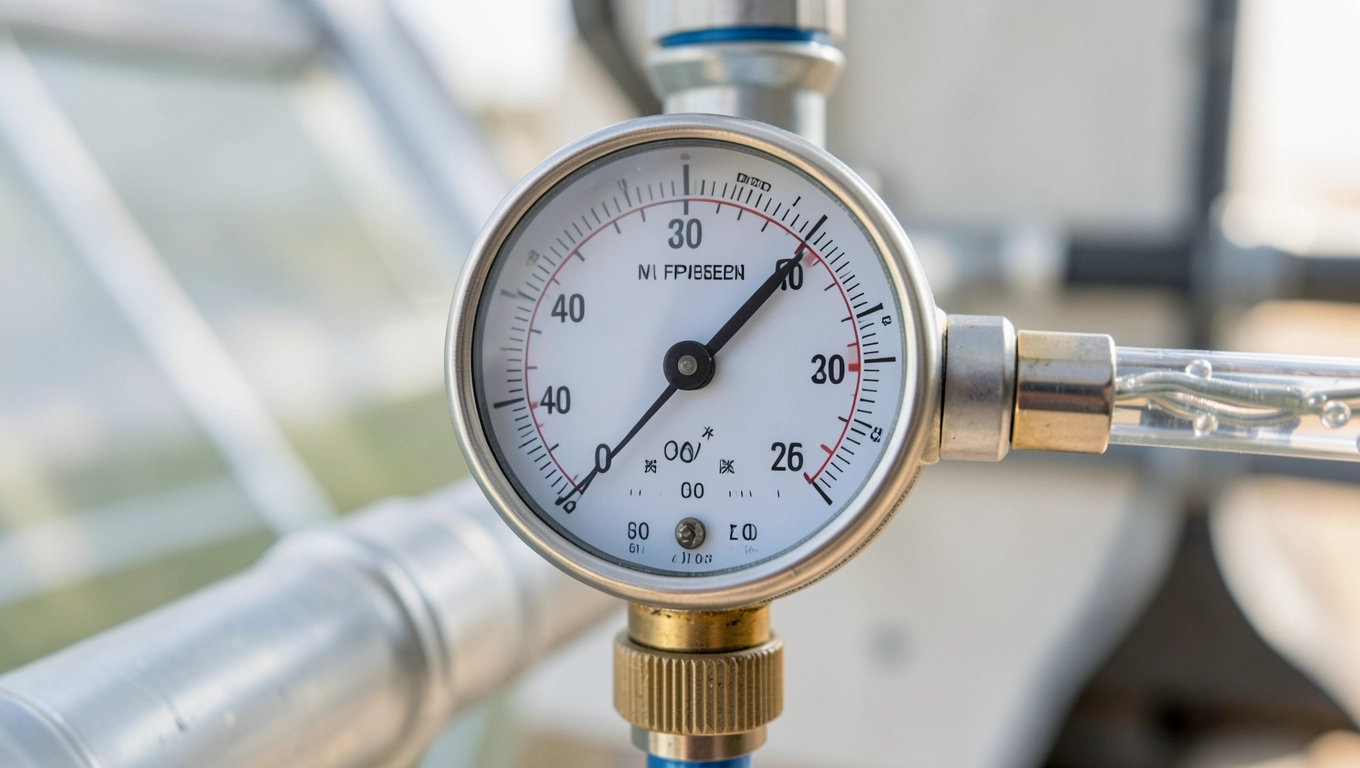

Jakie ciśnienie glikolu w instalacji solarnej sprawdza się dziś najlepiej

Ciśnienie glikolu w instalacji solarnej powinno utrzymywać się w przedziale 1,5-2,0 bar w najniższym punkcie układu, a jego wartość rośnie proporcjonalnie do wysokości budynku. Spadek poniżej 1 bar w najwyższym punkcie oznacza najczęściej wyciek albo zapowietrzenie, zaś przekroczenie 3 bar uruchamia zawór bezpieczeństwa i sygnalizuje problem z naczyniem przeponowym. W artykule poniżej znajdziesz konkretne wzory, tabelę doboru ciśnienia do wysokości, mechanizmy fizyczne stojące za każdym zjawiskiem oraz trzy testy, które właściciel instalacji wykona sam w pięć minut.

• Wzór na ciśnienie robocze i poduszkę azotową w naczyniu przeponowym
• Objawy zbyt niskiego i zbyt wysokiego ciśnienia glikolu w układzie
• Jak często kontrolować ciśnienie glikolu w instalacji solarnej
• Skład płynu solarnego, rodzaje glikolu i trzy testy DIY
• Najczęstsze błędy instalatorów i pułapki eksploatacyjne 2026
• Regulacja przepływu glikolu na rotometrze
• Checklista przeglądu właściciela instalacji solarnej
• Co się stanie, jeśli zignorujesz nieprawidłowe ciśnienie
• Kalkulator i schemat pomiaru punktów kontrolnych

Wzór na ciśnienie robocze i poduszkę azotową w naczyniu przeponowym

Ciśnienie robocze w instalacji solarnej składa się z dwóch składowych: ciśnienia hydrostatycznego słupa glikolu oraz ciśnienia wstępnego naczynia przeponowego. Każdy metr różnicy wysokości między najniższym a najwyższym punktem układu dodaje 0,1 bar, ponieważ gęstość mieszaniny propylenowej z wodą w proporcji 40/60 wynosi około 1040 kg/m³.

Wzór w praktyce wygląda następująco: P_robocze = 1,0 bar + 0,1 bar × H, gdzie H to pionowa odległość w metrach między manometrem a najwyżej położonym kolektorem. Dla parterowego domu z kolektorami na dachu jednopiętrowym (H ≈ 6 m) daje to 1,6 bar, dla budynku dwupiętrowego z instalacją na kalenicy (H ≈ 9 m) już 1,9 bar.

Poduszka azotowa w naczyniu przeponowym powinna być niższa od ciśnienia roboczego o 0,3-0,5 bar. Ta różnica tworzy rezerwę objętości na rozszerzalność termiczną glikolu: przy wzroście temperatury z 20°C do 110°C ciecz zwiększa swoją objętość o około 7%, co bez sprężystej poduszki gazowej rozerwałoby wymiennik. Sprężanie azotu do 1,3 bar przy instalacji pracującej na 1,8 bar sprawia, że membrana wchłania nadmiar objętości, a ciśnienie rośnie minimalnie.

Kontrola poduszki odbywa się przez zawór Schradera na górze naczynia, zwykle manometrem samochodowym lub precyzyjnym do 4 bar. Pomiar wykonuje się przy całkowicie opróżnionej instalacji, bo glikol w układzie fałszuje odczyt, dociskając membranę. Pominięcie tego kroku to najczęstsza przyczyna wiecznie niesprawnego ciśnienia w eksploatacji.

Objawy zbyt niskiego i zbyt wysokiego ciśnienia glikolu w układzie

Zbyt niskie ciśnienie glikolu objawia się charakterystycznym trzaskiem pompy obiegowej oraz brakiem przepływu na rotometrze. Przyczyną bywa mikro-ubytek na połączeniu śrubunku, pęknięcie kapilary czujnika temperatury albo rozszczelnienie automatycznego odpowietrznika. Spadek o 0,2 bar w ciągu kwartału przy stabilnej temperaturze otoczenia jednoznacznie wskazuje na wyciek, nie zaś na naturalne odgazowanie.

Wysokie ciśnienie rzadko pojawia się nagle, najczęściej narasta przez lata, gdy poduszka azotowa traci szczelność na zaworze. Powietrze w naczyniu rozpuszcza się powoli w glikolu, a membrana opada na dno, tracąc sprężystość. Po pięciu sezonach bez kontroli naczynie 18-litrowe zachowuje się jak 10-litrowe, bo brakuje mu gazu do kompensacji.

Pomiar ciśnienia odczytuje się tylko przy wyłączonej pompie i wychłodzonym układzie. W trybie pracy manometr pokazuje ciśnienie dynamiczne, zawyżone o tłoczenie pompy o 0,2-0,4 bar. To częsty błąd właścicieli, którzy sprawdzają wskaźnik w trakcie kąpieli słonecznej i wnioskują, że instalacja jest przeładowana.

Jak często kontrolować ciśnienie glikolu w instalacji solarnej

Minimalna częstotliwość kontroli to dwa razy w roku: wczesną wiosną przed sezonem grzewczym oraz w połowie jesieni po zakończeniu użytkowania c.w.u. Pierwszy pomiar wykrywa ubytki zimowe związane z rozszczelnieniem w niskiej temperaturze, drugi potwierdza gotowość instalacji do mrozów.

Częstsze sprawdzanie, co dwa miesiące, zaleca się w przypadku instalacji powyżej 10 lat oraz układów z glikolem etylenowym, który szybciej degraduje uszczelnienia. Właściciel takiej instalacji powinien prowadzić dziennik pomiarów, nawet w formie zwykłej tabeli w notesie, bo wykres ciśnienia w czasie natychmiast ujawnia trend spadkowy świadczący o wycieku.

Samodzielna kontrola zajmuje nie więcej niż pięć minut, o ile ma się manometr o zakresie 0-4 bar z podziałką 0,1 bar. Wystarczy otworzyć szafkę instalacyjną, odczytać wskazanie, porównać z wartością nominalną i zamknąć zawór kulowy powrotny. Przy braku manometru samodzielny pomiar jest niemożliwy, a zlecenie serwisantowi kosztuje około 150-250 zł za wizytę.

W trybie miesięcznym kontrolę powinno się wykonać zawsze wtedy, gdy pojawi się którykolwiek z sygnałów ostrzegawczych: pompa pracuje nierównomiernie, rotometr pokazuje mniejszy przepływ niż zwykle, a na ściankach naczynia wzbiorczego pojawia się rosa w miejscu, gdzie dotąd było sucho. Te trzy objawy razem wzięte stanowią wystarczający powód do natychmiastowego wezwania serwisu.

Skład płynu solarnego, rodzaje glikolu i trzy testy DIY

Prawidłowy płyn solarny to mieszanina 40% wody destylowanej i 60% glikolu propylenowego albo glikolu etylenowego. Proporcja ta obniża temperaturę krzepnięcia do około -25°C i jednocześnie podnosi temperaturę wrzenia do 170°C pod ciśnieniem atmosferycznym. W praktyce oznacza to, że instalacja przetrwa polską zimę bez ryzyka rozsadzenia kolektorów.

Glikol propylenowy i glikol etylenowy różnią się przede wszystkim toksycznością. Propylenowy jest klasyfikowany jako bezpieczny w kontaktach z wodą pitną, dlatego sprawdza się w instalacjach z wężownicą w zasobniku c.w.u. Etylenowy tańszy o 15-20%, lecz toksyczny (LD50 doustne dla szczura 4700 mg/kg wobec 20000 mg/kg dla propylenowego), więc wymaga osobnego obiegu bez kontaktu z wodą użytkową.

Trzy testy, które właściciel wykona sam, pozwalają ocenić jakość płynu bez zlecania analizy laboratoryjnej. Pierwszy to test koloru: świeży glikol propylenowy ma barwę bladożółtą, niemal przezroczystą. Ciemnobrązowy odcień po dwóch sezonach świadczy o rozkładzie termicznym i konieczności wymiany. Drugi to test pH papierkiem lakmusowym zanurzonym w próbce pobranej z rotometru. Odczyt powyżej 8 oznacza roztwór zasadowy, poniżej 7 kwaśny, który zjada uszczelki i inicjuje korozję aluminium absorbera. Trzeci test to pomiar refraktometrem, tanim przyrządem optycznym za 60-90 zł, który w 30 sekund wskaże temperaturę zamarzania z dokładnością do 2°C.

Dolewanie wody kranowej do glikolu to błąd, który przyspiesza degradację całego układu. Jony wapnia i magnezu z twardej wody tworzą z glikolem nierozpuszczalne sole, które osadzają się w kapilarach absorbera próżniowego. W ciągu dwóch sezonów wydajność kolektora spada o 15-25%, a płukanie chemiczne nie przywraca pełnej sprawności, bo osad wnika w strukturę nanoporowatą powłoki selektywnej.

Najczęstsze błędy instalatorów i pułapki eksploatacyjne 2026

Pięć błędów pojawia się w ponad połowie przeglądów instalacji solarnych w Polsce. Pierwszy to zbyt małe naczynie przeponowe dobrane na zasadzie 1 litr na 50 litrów pojemności zamiast prawidłowego 1 litr na 25 litrów wody w układzie. Drugi to brak zaworu zwrotnego na powrocie, co po nocnym wychłodzeniu powoduje grawitacyjny przepływ wsteczny i schładzanie zasobnika c.w.u. Trzeci to pominięcie separatora powietrza na górze pionu, przez co mikropęcherzyki gromadzą się latami w najwyższym punkcie i blokują przepływ.

Czwarty błąd to zastosowanie zwykłych rur PEX/AL/PEX zamiast rur ze stali nierdzewnej lub miedzi w odcinku kolektorowym. Temperatura stagnacji dochodzi do 200°C, a temperatura wrzenia glikolu w próżni wynosi 170°C przy ciśnieniu atmosferycznym. Rura wielowarstwowa wytrzymuje krótkotrwale 95°C i po kilku sezonach przegrzewów traci spoistość, co kończy się wyciekiem w ścianie. Piąty to rezygnacja z naczynia schładzającego, które w razie awarii pompy odbiera ciepło z kolektorów przez wymiennik płytowy.

Program Mój Prąd 7.0 w 2026 r. finansuje wymianę glikolu i modernizację naczynia przeponowego do 60% kosztów, maksymalnie 4500 zł na instalację. Wniosek składa się online w portalu NFOŚiGW, a dofinansowanie obejmuje także audyt hydrauliczny, który wykrywa ukryte wycieki. W praktyce średni koszt wymiany całego ładunku glikolu wraz z płukaniem chemicznym to 1200-1800 zł, z czego właściciel płaci jedynie 500-700 zł po uwzględnieniu dotacji.

Regulacja przepływu glikolu na rotometrze

Rotometr to przezroczysta kolumna z pływakiem, przez którą przepływa glikol. Przepływ nominalny dla kolektora płaskiego wynosi 20-40 litrów na godzinę na metr kwadratowy absorbera, dla próżniowego 40-60 l/h/m². Dla typowej instalacji 5 m² daje to zakres 100-200 l/h dla płaskiej i 200-300 l/h dla próżniowej. Wartość odczytuje się na górnej krawędzi pływaka, nie na środku, bo kształt stożkowy powoduje, że pływak spoczywa stabilnie dopiero wtedy, gdy siła oporu hydrodynamicznego zrównoważy ciężar.

Prędkość przepływu glikolu w rurze powinna mieścić się w przedziale 0,4-0,7 m/s. Poniżej 0,3 m/s transport ciepła jest niewystarczający i absorber przegrzewa się lokalnie, skracając żywotność powłoki absorbera. Powyżej 1,0 m/s rosną straty ciśnienia, pompa zużywa więcej prądu, a szum przepływu staje się słyszalny w nocy. Typowy błąd polega na ustawieniu rotometru na maksimum, bo intuicyjnie "więcej znaczy lepiej", podczas gdy prawidłowy przepływ dla danego natężenia promieniowania zależy od temperatury na zewnątrz.

Zbyt mała średnica rury przy dużym przepływie powoduje szum hydrauliczny i przyspieszone zużycie pompy. Zbyt duża średnica obniża prędkość glikolu poniżej 0,3 m/s, co prowadzi do nieregularnego transportu ciepła i tworzenia się stref zimnych w kolanie. Dobór średnicy zależy od mocy cieplnej kolektora: 1 kW mocy wymaga przepływu około 30 l/h przy różnicy temperatur 10°C między zasilaniem a powrotem.

Regulację rotometru wykonuje się przy stabilnej pogodzie, z w pełni nasłonecznionym kolektorem i temperaturze zewnętrznej powyżej 15°C. Pompę przełącza się na tryb ręczny, obraca pokrętło do uzyskania docelowego przepływu, a po 10 minutach koryguje o 5% w górę lub w dół, obserwując temperaturę na wyjściu z kolektora. Prawidłowo wyregulowana instalacja ma różnicę 10-15°C między zasilaniem a powrotem w pełnym słońcu.

Checklista przeglądu właściciela instalacji solarnej

Dwanaście punktów kontrolnych do odznaczenia co sześć miesięcy. Wykonanie całości zajmuje 20-30 minut, a pozwala wykryć 90% usterek zanim staną się kosztowną awarią.

• ☐ Ciśnienie glikolu w najniższym punkcie układu wynosi 1,5-2,2 bar
• ☐ Ciśnienie w najwyższym punkcie nie spada poniżej 1,0 bar
• ☐ Pływak rotometra wskazuje przepływ zgodny z tabelą producenta kolektora
• ☐ Kolor glikolu w rotometrze pozostaje bladożółty, nie ciemnobrązowy
• ☐ pH płynu mieści się w zakresie 7,5-9,0
• ☐ Temperatura zamarzania (refraktometr) nie wzrosła powyżej -20°C
• ☐ Szyby kolektorów czyste, bez osadów pyłu i mchu
• ☐ Izolacja rur na dachu i poddaszu nienaruszona, sucha, bez pęknięć
• ☐ Zawór bezpieczeństwa 3 bar szczelny w pozycji zamkniętej
• ☐ Naczynie przeponowe suche na obudowie, bez rosy w górnej części
• ☐ Odpowietrznik automatyczny nie syczy, nie wydziela zapachu glikolu
• ☐ Pompa obiegowa pracuje cicho, bez wibracji i trzasków przy rozruchu

Co się stanie, jeśli zignorujesz nieprawidłowe ciśnienie

Stały spadek ciśnienia poniżej 1 bar prowadzi do kawitacji pompy, czyli powstawania pęcherzyków pary glikolowej na łopatkach wirnika. Kawitacja w ciągu 3-6 miesięcy niszczy mechanicznie uszczelnienie wałka, a wymiana pompy kosztuje 800-1500 zł z robocizną. Po roku bez reakcji dochodzi do całkowitego zatarcia, blokady przepływu i konieczności wymiany całego ładunku glikolu, bo metaliczne opiłki z wirnika zanieczyściły cały obieg.

Wzrost ciśnienia powyżej 2,5 bar bez uruchomienia zaworu bezpieczeństwa kończy się pęknięciem naczynia przeponowego, najczęściej w miejscu mocowania kołnierza. Nagły wyrzut gorącego glikolu na ścianę kotłowni to nie tylko koszt sprzątania, ale też ryzyko oparzenia, bo medium ma temperaturę 80-120°C. Jednorazowy wypadek wymaga wymiany naczynia (250-500 zł), glikolu (1200-1800 zł) i uszczelnienia połączeń (300-500 zł), co sumarycznie przekracza 2500 zł.

W skrajnych przypadkach, gdy ciśnienie spada do zera w środku zimy, glikol zamarza i rozsadza absorber od środka. Wymiana jednego kolektora próżniowego to 1800-2800 zł, a całej baterii pięciu kolektorów sięga 12 000 zł. Kwota ta pokrywa się z dolną granicą kosztu budowy nowej instalacji od zera, więc właściciel staje przed wyborem: wymieniać pojedyncze elementy czy projektować układ na nowo.

Kalkulator i schemat pomiaru punktów kontrolnych

Schemat instalacji solarnej oznacza cztery kluczowe punkty pomiaru: manometr ciśnienia (przy zasilaniu, najniższy punkt), rotometr (przy powrocie, za pompą), odpowietrznik automatyczny (najwyższy punkt instalacji) oraz zawór bezpieczeństwa 3 bar (przy naczyniu przeponowym, w kotłowni). W praktyce te cztery elementy rozkładają się na odcinku 8-15 metrów rur, a połączenie między nimi stanowi zamkniętą pętlę hydrauliczną z wymiennikiem w zasobniku c.w.u.

Kalkulator online pozwala wprowadzić wysokość instalacji, liczbę kolektorów i ich typ, pojemność instalacji oraz pojemność zasobnika, a w odpowiedzi podaje wymagane ciśnienie w dole układu, wymagane ciśnienie wstępne naczynia przeponowego oraz zalecany przepływ glikolu w l/h. Narzędzie opiera się na normie PN-EN 12975-1 i uwzględnia poprawki na długość rur, ich średnicę oraz liczbę kolan, bo każde kolano 90°C dodaje około 0,05 m słupa strat.

Pomiar ciśnienia w najwyższym punkcie wymaga dodatkowego manometru na odpowietrzniku, bo standardowy wskaźnik przy pompie nie pokazuje wartości szczytowej. Właściciel może zamontować go samodzielnie przez trójnik 1/2 cala, koszt elementu to 25-40 zł plus godzina pracy. Bez tego punktu pomiarowego kontrola sprowadza się do zgadywania, czy instalacja ma rezerwę 0,3 bar, czy już pracuje na granicy kawitacji.

Sprawdź swoje ciśnienie jeszcze dziś, porównaj z tabelą dla swojej wysokości i zanotuj wynik. Za sześć miesięcy powtórz pomiar. Jeśli różnica wyniesie więcej niż 0,2 bar bez widocznego wycieku, sprawdź szczelność zaworu bezpieczeństwa i stan membrany naczynia przeponowego. Jedna godzina poświęcona na weryfikację w tym miesiącu oszczędza zwykle kilka tysięcy złotych w ciągu następnych pięciu lat eksploatacji.
