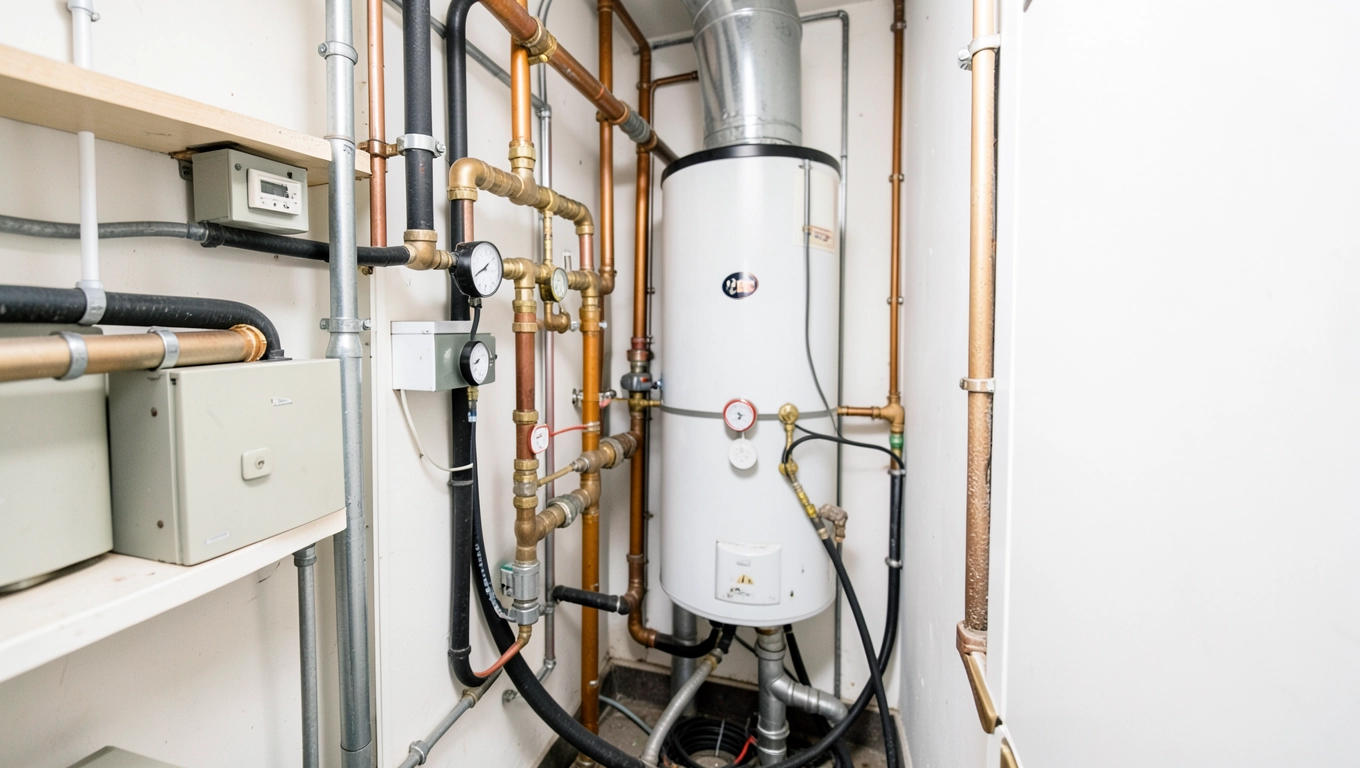

Napełnianie instalacji CO w bloku: ciśnienie, odpowietrzanie i uzdatnianie wody

Brak ciśnienia na ostatnim piętrze, szum w rurach i grzejnik, który co prawda grzeje, ale tylko do połowy to trzy sygnały, które najczęściej sprowadzają pytanie o napełnianie instalacji CO w bloku. Wystarczy jedna pomyłka przy doborze ciśnienia albo przeoczenie odpowietrzenia i cały pion odmawia współpracy albo zaczyna zatrważająco stukać. Poniżej znajdziesz procedurę, która eliminuje te niespodzianki, opartą na realnych parametrach pracy instalacji w wieżowcach i blokach z lat siedemdziesiątych.

• Jakie ciśnienie ustawić przy napełnianiu instalacji CO w bloku
• Odpowietrzanie grzejników po napełnianiu instalacji w wieżowcu
• Uzdatnianie wody i zawór antyskażeniowy przy napełnianiu CO w bloku

Jakie ciśnienie ustawić przy napełnianiu instalacji CO w bloku

Ciśnienie robocze to pierwszy parametr, który warto ustalić jeszcze przed otwarciem zaworu napełniającego. W domu jednorodzinnym przyjmuje się najczęściej 1,2-1,5 bar, ale w bloku zasada jest inna, bo dochodzi wysokość kolumn. Każde 10 metrów wysokości instalacji to dodatkowe 0,2-0,3 bar potrzebne, by woda dotarła do najwyżej położonego grzejnika bez widocznego spadku temperatury.

W wieżowcu o dziesięciu kondygnacjach wysokość instalacji sięga zwykle 30 m, a to daje wymagane minimum rzędu 0,6 bar dla samej kolumny wodnej. Do tego dochodzi jeszcze opór przepływu, więc prawidłowe ciśnienie napełniania instalacji CO w bloku tej skali oscyluje w przedziale 1,5-1,8 bar na manometrze przy kotle lub na rozdzielaczu w kotłowni.

Kluczowy jest również zapas na naczynie wzbiorcze, które kompensuje rozszerzalność cieplną wody. Gdy czynnik grzewczy robi się gorący, jego objętość rośnie o około 3-4%, a to oznacza skok ciśnienia, który musi być wchłonięty przez poduszkę gazową w przeponie. Jeśli ustawisz wartość początkową zbyt wysoko, po rozgrzaniu manometra wskaże nawet 2,5-3 bar i zawór bezpieczeństwa zacznie upuszczać wodę.

W praktyce prawidłowy schemat wygląda tak: ustawiasz ciśnienie zimne tak, by po rozgrzaniu system zatrzymał się w przedziale 1,5-2,0 bar w najniższym punkcie instalacji. W najwyższym punkcie różnica wyniesie wtedy około 0,3-0,4 bar, co w zupełności wystarcza do poprawnej pracy automatyki i pomp obiegowych.

Skala mieszkania, do którego należy instalacja, nie ma tu znaczenia liczy się architektura budynku i wysokość pionów. Dla klatki schodowej o sześciu piętrach (wysokość około 18 m) ciśnienie początkowe powinno wynosić 1,3-1,5 bar, a po rozruchu obserwujemy stabilizację w okolicach 1,8 bar.

Warto też pamiętać, że w budynkach z wymiennikownią obsługiwaną przez spółdzielnię lub wspólnotę do mieszkania doprowadzony jest jedynie obieg wtórny. Ciśnienie w sieci dostarczane przez węzeł cieplny sięga zwykle 3-5 bar, ale po stronie instalacji wewnętrznej budynku obowiązuje już odrębna regulacja. Nigdy nie napełniaj bezpośrednio z sieci magistralnej najpierw reduktor i zawór zwrotny.

Manometr pierwszy przyjaciel instalatora

Każdy obieg w bloku powinien mieć przynajmniej dwa punkty pomiarowe: przy kotle lub węźle oraz na najwyższej kondygnacji. Brak drugiego manometru oznacza, że napełnianie prowadzone jest „na oko", a to najkrótsza droga do poduszki powietrznej w najwyższym grzejniku. Jeśli budynek nie ma jeszcze manometru na strychu lub w najwyższym punkcie pionu, jego montaż powinien być priorytetem, bo bez niego nie da się zweryfikować, czy woda rzeczywiście tam dotarła.

Odpowietrzanie grzejników po napełnianiu instalacji w wieżowcu

Napełniona instalacja w wieżowcu to dopiero połowa sukcesu, ponieważ powietrze w układzie zachowuje się jak korek w butelce. Woda wypełnia najpierw dolne partie pionów, a górne grzejniki pozostają puste stąd zimne kaloryfery na ostatnich piętrach i charakterystyczne bulgotanie przy rozruchu pompy.

Procedura wymaga odpowietrzania od najniższej kondygnacji do górnej, a nie odwrotnie. Jeśli zaczniesz od góry, powietrze przesunie się w dół i zatrzyma na zaworach, tworząc korki, które trudno usunąć bez powtórnego napełniania. Ręczne odpowietrzniki na grzejnikach otwierasz kluczykiem lub śrubokrętem, zaczynając od piwnicy, a kończąc na poddaszu technicznym.

Automatyczne odpowietrzniki zamontowane w kotłowni wyrzucają drobne pęcherzyki bez przerwy przez pierwsze kilka godzin pracy to normalne. Problem zaczyna się wtedy, gdy napełnianie nastąpiło zbyt szybko i drobne pęcherzyki zdążyły skoagulować w większe poduszki, których automat nie radzi sobie usunąć.

Kluczowy mechanizm fizyczny jest tu następujący: przy ciśnieniu roboczym 1,5 bar powietrze rozpuszcza się w wodzie znacznie wolniej niż przy ciśnieniu atmosferycznym. Dlatego napełniaj powoli, z prędkością nie większą niż jeden punkt na manometrze na dwie minuty. Dzięki temu pęcherzyki nie tworzą większych skupisk i są skutecznie wychwytywane przez automatyczne separatory.

W praktyce jedno napełnianie nie oznacza końca odpowietrzania. Po pierwszym rozruchu i osiągnięciu temperatury 50-60°C woda zaczyna intensywniej uwalniać rozpuszczone gazy, co może wymagać powtórnego otwarcia ręcznych zaworów na najwyższych grzejnikach. Dlatego komunikat zalecający obserwację przez 24-48 godzin po pierwszym uruchomieniu to nie formalność, lecz konieczność.

Kolejność odpowietrzania schemat piętro po piętrze

Pierwsze piętro stanowi zwykle punkt wejścia wody, więc tam odpowietrzanie trwa najkrócej. Na każdym kolejnym poziomie woda potrzebuje nieco więcej czasu, by wypchnąć powietrze do góry. Instalator pracujący w jednym pionie wieżowca poświęca zwykle 20-30 minut na odpowietrzenie każdej kondygnacji. Gdy po dwóch próbach grzejnik wciąż szumi, przyczyną bywa uszkodzony zawór lub zatkane sito w takiej sytuacji napełnianie trzeba przerwać i przepłukać układ.

Uzdatnianie wody i zawór antyskażeniowy przy napełnianiu CO w bloku

Napełnianie instalacji CO w bloku surową wodą wodociągową to jeden z najdroższych błędów, jakie można popełnić. Woda o twardości 16-20°dH po podgrzaniu wytrąca węglan wapnia, który osadza się w wymienniku kotła z prędkością około 1-2 mm rocznie. Po dwóch sezonach grzewczych płytowy wymiennik ciepła traci nawet 30% wydajności, a po trzech nadaje się do wymiany.

Rozwiązaniem jest zmiękczacz wody do instalacji CO w formie butli z żywicą jonowymienną, montowany na wejściu wody do budynku lub w mniejszych wspólnotach w kotłowni. Żywica jonowymienna zamienia jony wapnia i magnezu na jony sodu, nie zmieniając przy tym ogólnej mineralizacji wody. To kluczowa różnica w porównaniu z demineralizacją całkowitą, po której woda staje się agresywna wobec metali.

Wzór jest prosty: wydatek butli (wyrażony w stopniononiemieckich) dzielisz przez twardość wody, by uzyskać liczbę litrów wody miękkiej. Butla o wydatku 15 000°dH przy twardości 16°dH wystarczy na około 937 L wody miękkiej. Przy zładzie instalacji 800 L w bloku jednorazowe napełnianie zużywa mniej więcej 85% pojemności butli, więc regenerację trzeba zaplanować od razu po pierwszym sezonie.

Równie istotny jest zawór antyskażeniowy, którego montaż wymaga polska norma PN-EN 1717. Klasa ochrony CA, stosowana w instalacjach grzewczych, oznacza, że zawór zapobiega cofaniu się wody z instalacji do sieci wodociągowej. Bez niego formalnie napełnianie instalacji CO w bloku nie powinno się odbywać, bo ryzyko skażenia jest realne w przypadku awarii zaworu zwrotnego na przyłączu budynku brudna woda z obiegu grzewczego mogłaby przedostać się do miejskiej sieci pitnej.

Brak naczynia wzbiorczego to scenariusz, w którym pierwszy rozruch kończy się otwarciem zaworu bezpieczeństwa i upustem wody do kanalizacji. W wieżowcach pomijanie tego elementu przy modernizacji to proszenie się o kłopoty z każdym cyklem grzania.

Kiedy żywica jonowymienna wystarczy, a kiedy trzeba demineralizować

Większość instalacji CO w blokach toleruje wodę demineralizowaną, ale w obiegach aluminiowych i wielomieszaninowych o zwiększonej zawartości tlenu pełna demineralizacja może wywołać korozję wżerową. Dlatego uzdatnianie wody w instalacji grzewczej domyślnie ogranicza się do zmiękczenia, a całkowite usunięcie soli mineralnych rezerwuje się dla obiegów ze stali nierdzewnej lub tytanu. Warto też pamiętać, że producent kotła może odmówić gwarancji, jeśli woda przekrocza twardość 12°dH to warunek, który łatwo spełnić właśnie dzięki butli jonowymiennej.

Przy napełnianiu instalacji CO w bloku warto zwrócić uwagę na reakcję na manometrze w pierwszych minutach. Jeśli ciśnienie rośnie szybciej niż planowane, woda prawdopodobnie nie wypełnia układu tak, jak powinna, i część objętości zajmuje powietrze. Spokojne, obserwowane przez 15-20 minut napełnianie pozwala to skorygować, zanim uruchomisz pompę obiegową.

Checklista przed uruchomieniem kotła
1. Ciśnienie zimne w przedziale 1,2-1,8 bar ustawione i potwierdzone manometrem.
2. Odpowietrzniki automatyczne sprawdzone, ręczne zamknięte.
3. Naczynie wzbiorcze przeponowe sprawdzone, ciśnienie gazu 0,7-0,9 bar.
4. Zawór antyskażeniowy klasy CA zamontowany i testowany.
5. Twardość wody potwierdzona testem paskowym, poniżej 12°dH.
6. Zawory grzejnikowe otwarte, pompy odkręcone.
7. Plomby na zaworach podpionowych nienaruszone.
8. Ciśnienie utrzymuje stabilny poziom przez 30-60 minut bez spadków.
9. Próba szczelności zakończona, brak wycieków w kotłowni i mieszkaniach.
10. Odpowietrzanie zakończone na wszystkich kondygnacjach, brak szumów.

Zachowaj tę checklistę przy każdym pierwszym uruchomieniu kotła po sezonie letnim i po każdej naprawie wymagającej spuszczenia wody. Regularne przeglądy, zwłaszcza w okresie przejściowym, pozwalają wykryć nieszczelności zaworów i zawilgocenie izolacji, zanim pojawi się realna awaria.

Źródła i normy: PN-EN 1717:2002 „Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych", Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), instrukcje producentów kotłów i wymienników w sprawie wymagań jakości wody, dane dotyczące twardości wody z lokalnych przedsiębiorstw wodociągowych.
