Kolory kabla elektrycznego – co znaczą i dlaczego pomylenie może kosztować życie

Ten kabel w ścianie nie ma koloru przypadkiem, a pomylenie brązowego z niebieskim w najlepszym razie kończy się brakiem światła, a w najgorszym porażeniem, pożarem albo odmową wypłaty odszkodowania przez ubezpieczyciela. Szacunki Państwowej Straży Pożarnej od lat wskazują, że uszkodzenia instalacji elektrycznej odpowiadają za około 20-25% pożarów w budynkach mieszkalnych, a ogromna część tych zdarzeń bierze się z nieświadomych przeróbek wykonanych właśnie „na czuja", bez znajomości oznaczeń kabli elektrycznych kolory. Poniżej pełny przewodnik po barwach przewodów w domu, garażu, rozdzielni i na dachu z panelami, oparty na normie PN-HD 308 S2:2007, ale przetłumaczony na język człowieka, który po raz pierwszy zagląda do puszki.

• Co tak naprawdę kryje kabel i dlaczego kolor izolacji to nie ozdoba
• Przewody fazowe, neutralny i ochronny w normie PN-HD 308 S2
• Stare oznaczenia kabli w domach z lat 70. i 80.
• Kolory kabli w fotowoltaice i instalacjach prądu stałego
• Instrukcja bezpieczeństwa: 7 kroków zanim dotkniesz kabla
• Najczęstsze błędy, które kosztują życie i pieniądze
• Jak rozpoznać funkcję przewodu w praktyce
• Konsekwencje prawne i ubezpieczeniowe błędów w oznaczeniach
• Modernizacja starej instalacji krok po kroku
• Pytania, które elektrycy słyszą najczęściej

Co tak naprawdę kryje kabel i dlaczego kolor izolacji to nie ozdoba

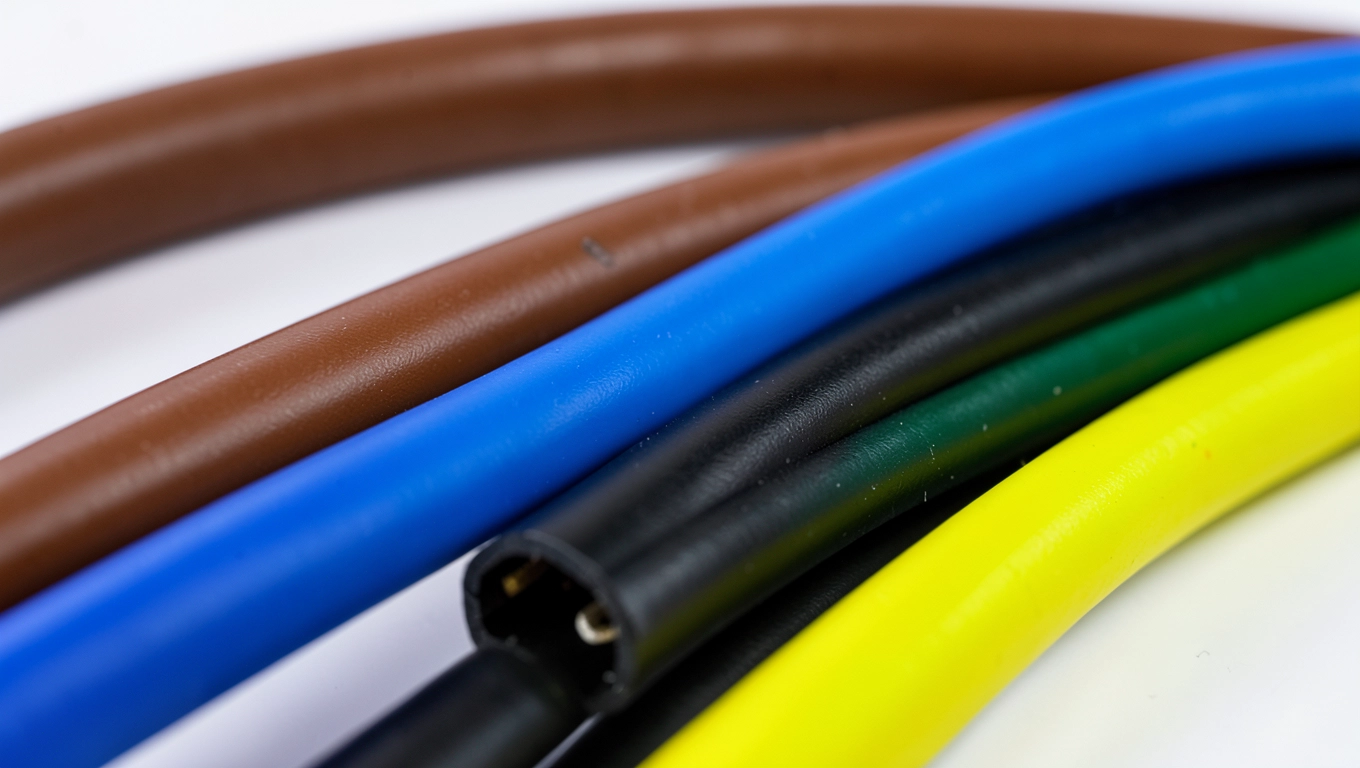

Każdy przewód elektryczny to w gruncie rzeczy rurka z miedzi lub aluminium otoczona warstwami tworzywa sztucznego, a kolor tej ostatniej warstwy to nie kwestia gustu producenta, lecz ściśle opisany kod informujący o funkcji żyły w obwodzie. Żyła przewodzi prąd, izolacja oddziela ją od dotyku, a płaszcz zewnętrzny chroni całość przed wilgocią, ścieraniem i uszkodzeniami mechanicznymi. W domu mamy zazwyczaj kabel płaski YDYp lub okrągły YDY, w którym poszczególne żyły oznaczono właśnie barwami.

Norma PN-HD 308 S2:2007 porządkuje te kolory dla całej Unii Europejskiej, dzięki czemu elektryk z Wrocławia i instalator z Lizbony patrząc na ten sam przewód widzą dokładnie to samo. Bez tego wspólnego kodu każdy producent mógłby stosować własną paletę, a ryzyko pomyłki rosłoby z każdym rokiem i kolejnym remontem.

Warto zapamiętać trzy podstawowe role przewodów w każdej domowej instalacji 230 V. Faza (L) dostarcza energię do odbiornika, neutralny (N) zamyka obwód i utrzymuje potencjał bliski ziemi, a ochronny (PE) odprowadza ewentualny prąd zwarcia do ziemi, chroniąc człowieka przed porażeniem. Każdy z tych trzech przewodów ma ściśle przypisaną barwę, a pomylenie ich miejsc to prosty przepis na tragedię.

Ciekawe jest to, że normy świadomie wybrały kolory, które trudno pomylić przy słabym świetle latarki w piwnicy. Niebieski wyróżnia się na tle ścian, żółto-zielone paski są nie do podrobienia nawet wtedy, gdy izolacja lekko wyblakła. To nie przypadek, lecz świadoma decyzja projektantów norm, którzy wiedzieli, że kolor będą rozpoznawać zmęczone oczy po całym dniu pracy.

Przewody fazowe, neutralny i ochronny w normie PN-HD 308 S2

W każdej domowej instalacji jednofazowej 230 V pracują dokładnie trzy żyły, z których każda ma przypisany kolor, oznaczenie literowe i ściśle określoną rolę. Poniższa tabela zbiera tę wiedzę w jednym miejscu, bo właśnie tabeli najczęściej brakuje w rozrzuconych opisach znalezionych w sieci.

Przewody fazowe L to te, przez które energia faktycznie dociera do żarówki, czajnika czy pralki. W jednofazowej sieci domowej używa się brązowego, czarnego lub szarego, a wybór konkretnej barwy zależy od projektu i producenta kabla. W instalacji trójfazowej 400 V pojawiają się wszystkie trzy kolory naraz, bo każda z trzech faz (L1, L2, L3) przesuniętych o 120 stopni musi być rozróżnialna gołym okiem.

Klasyczny przykład z życia: podłączenie lampy sufitowej sprowadza się do połączenia brązowego L z kostki w suficie do zacisku oznaczonego L w oprawce, niebieskiego N do zacisku N i pozostawienia żółto-zielonego PE podłączonego do obudowy metalowej, jeśli taka istnieje. Pomylenie brązowego z niebieskim w najlepszym razie sprawi, że światło nie zapali się wcale, w najgorszym zamieni klosz w element pod napięciem 230 V, bezpiecznie wyglądający, a dotkliwie groźny.

Przewód neutralny N ma kolor niebieski, a jego napięcie względem ziemi powinno wynosić teoretycznie 0 V, lecz w praktyce bywa inaczej. Gdy w sieci pojawi się asymetria obciążenia, prąd płynący przez N wytwarza na nim spadek napięcia rzędu kilku woltów, a przy poważniejszych zakłóceniach potencjał ten rośnie. Stąd bierze się żelazna zasada: niebieskiego nie dotykamy, dopóki nie zmierzymy miernikiem lub próbówką, bo traktowanie go jako bezpiecznego „zerowego" to jeden z najczęstszych błędów laików.

Żółto-zielony przewód ochronny PE to świętość każdej instalacji i absolutny zakaz używania go w roli fazy czy neutralnego. Jego zadaniem jest odprowadzenie prądu zwarcia do ziemi w ułamku sekundy, zanim zdąży on popłynąć przez ciało człowieka dotykającego uszkodzonego urządzenia. Działa dzięki wyzwalaczowi różnicowoprądowemu (RCD), który mierzy różnicę prądu wpływającego i wypływającego, a gdy ta przekroczy zwykle 30 mA, odcina zasilanie w czasie krótszym niż 40 milisekund.

Stare oznaczenia kabli w domach z lat 70. i 80.

Każdy, kto kupuje mieszkanie w bloku z wielkiej płyty albo remontuje dom z lat siedemdziesiątych, prędzej czy później natknie się w puszkach na przewody w kolorach, których żaden współczesny poradnik nie opisuje. W czasach PRL-u stosowano bowiem układ TN-C, w którym funkcje neutralnego i ochronnego pełnił jeden wspólny przewód oznaczany jako PEN. Kolor jego izolacji bywał różny, lecz najczęściej spotykany to właśnie niebieski, co prowadzi do dramatycznych nieporozumień.

W starym układzie TN-C niebieski (lub czarny, czasem szary) przewód PEN pełnił podwójną rolę, więc traktowanie go jak współczesnego N i podłączanie do niego obudowy urządzenia nie dawało żadnej ochrony. Wspólny przewód mógł przerwać się w dowolnym miejscu, a wówczas na wszystkich metalowych obudowach pojawiał się potencjał fazowy, bo prąd szukał drogi powrotnej przez instalację wodociągową, kaloryfery i betonowe zbrojenie. Z tego powodu obecne normy wymagają przy okazji poważniejszego remontu przejścia na układ TN-S lub TN-C-S, w którym PE i N biegną oddzielnie od rozdzielnicy głównej.

Zerowanie, czyli łączenie obudowy urządzenia z przewodem neutralnym, było kiedyś powszechną praktyką i w układzie TN-C działało poprawnie. Dziś jest nie tylko niezgodne z normami, lecz wręcz niebezpieczne, bo zerowanie w gnieździe nie daje żadnej ochrony w razie przerwy w przewodzie N na odcinku od transformatora do mieszkania. Stosuje się je jedynie w ściśle kontrolowanych warunkach przemysłowych i po uzyskaniu zgody zakładu energetycznego.

Rozpoznanie starej instalacji nie wymaga kursu historii elektryki, wystarczy miernik i odrobina zdrowego rozsądku. Brak żółto-zielonego przewodu w puszce, dwa kable zamiast trzech w gniazdku, charakterystyczne aluminiowe żyły o srebrzystym połysku zamiast miedzianych, a także oznaczenia na liczniku wskazujące na układ TN-C stanowią wyraźny sygnał, że czas na poważną modernizację.

Kolory kabli w fotowoltaice i instalacjach prądu stałego

Rozwój fotowoltaiki i samochodów elektrycznych wprowadził do domowych instalacji zupełnie nowy zestaw kolorów, bo prąd stały (DC) rządzi się innymi zasadami niż zmienny (AC) z gniazdka. W obwodach DC kolory niebieski i brązowy wciąż informują o biegunach, lecz ich znaczenie jest odwrócone: niebieski oznacza biegun ujemny (−), a brązowy dodatni (+). Do tego dochodzi czerwony jako biegun dodatni w wielu systemach PV oraz żółto-zielony dla uziemienia ochronnego modułów i inwertera.

Panele fotowoltaiczne na dachu generują napięcie stałe sięgające zwykle 600-1000 V w łańcuchu szeregowym, a to zupełnie inna liga ryzyka niż domowe 230 V. Łuk elektryczny w takim obwodzie nie gaśnie samoczynnie przy zerowym przejściu napięcia, jak ma to miejsce w AC, więc pomyłka biegunów podczas podłączania inwertera może skończyć się trwałym uszkodzeniem urządzenia lub pożarem. Właśnie dlatego profesjonalni instalatorzy stosują kable o podwójnej izolacji, oznaczone symbolem PV1-F lub nowszym EN 50618, a trasy kablowe prowadzą w osłonach odpornych na promieniowanie UV.

W samochodach elektrycznych sytuacja wygląda podobnie, choć normy producentów bywają zaskakujące. Kabel wysokiego napięcia w nowoczesnym EV ma izolację pomarańczową, zgodnie z normą ISO 6469 i regulaminem EKG ONZ nr 100, a wewnętrznie bieguny dodatni i ujemny rozróżnia dodatkowy oplot lub oznaczenie literowe. Kolor pomarańczowy pełni tu rolę globalnego ostrzeżenia, bo każdy ratownik na autostradzie ma obowiązek wiedzieć, że pomarańczowy przewód w uszkodzonym aucie to potencjalne 400-800 V DC.

Akumulatory stacjonarne, coraz popularniejsze w domach z fotowoltaiką, korzystają z kabli o barwach czerwonej i czarnej lub brązowej i niebieskiej, a ich przekrój dobiera się do spodziewanego prądu rozładowania. Pomyłka biegunów przy pierwszym uruchomieniu magazynu energii to prosty sposób na spalenie cennego inwertera hybrydowego za kilkanaście tysięcy złotych, dlatego poważni instalatorzy zawsze oznaczają kable dodatkowo opaskami z napisem „+" i „−".

Instrukcja bezpieczeństwa: 7 kroków zanim dotkniesz kabla

• Wyłącz napięcie. Wyłącznik nadprądowy w rozdzielnicy to nie wszystko, bo zawsze istnieje ryzyko pomyłki, dlatego dodatkowo odkręć korki w skrzynce licznikowej, jeśli masz do niej dostęp.
• Sprawdź miernikiem, nie „próbówką z diodą". Miernik cyfrowy z funkcją napięcia zmiennego do 500 V pokaże precyzyjną wartość, a tania próbówka potrafi zadziałać nawet na przewodzie ekranowanym przez pojemność pasożytniczą.
• Załóż rękawice elektroizolacyjne klasy 0 (1000 V). Rękawice skórzane chronią przed otarciami, nie przed prądem, a nawet napięcie 230 V przy mokrych dłoniach potrafi zatrzymać akcję serca.
• Stój na suchej, izolującej powierzchni. Mokra posadzka w garażu zmienia rezystancję ciała z kilkudziesięciu kiloomów do zaledwie kilkuset omów, a to oznacza, że prąd porażeniowy rośnie stukrotnie.
• Nie ufaj kolorom w starych instalacjach. W blokach z lat 70. niebieski może oznaczać PEN, a żółto-zielony w ogóle nie istnieje, więc zawsze weryfikuj miernikiem i schematem.
• Oznacz odłączony obwód tabliczką. Kartka „Nie włączać, praca przy instalacji" powieszona na wyłączniku ratuje życie domownikom, którzy nie wiedzą, co robisz.
• Miej pod ręką drugą osobę. Praca pod napięciem to zawsze praca w zespole, bo przy utracie przytomności liczy się każda sekunda do odcięcia zasilania i wezwania pomocy.

Najczęstsze błędy, które kosztują życie i pieniądze

Jak rozpoznać funkcję przewodu w praktyce

Najskuteczniejszą metodą pozostaje pomiar napięcia względem znanego punktu odniesienia, na przykład rury wodociągowej połączonej z ziemią lub szyny PE w rozdzielnicy. Przewód, na którym miernik wskazuje około 230 V, jest fazowy, a ten, na którym pojawia się kilka woltów, to neutralny obciążony asymetrią. Przewód ochronny w spoczynku ma potencjał bliski zeru, lecz w razie usterki potrafi chwilowo osiągnąć pełne napięcie fazowe.

Drugą metodą, przydatną przy wstępnej lokalizacji, jest obserwacja trasy kabla. Przewody fazowe wychodzą z wyłączników nadprądowych w rozdzielnicy, neutralne z szyny N, a ochronne z szyny PE połączonej przewodem z uziomem fundamentowym lub szpilkowym. Śledzenie trasy w ścianie wymaga detektora napięcia bezdotykowego, który sygnalizuje obecność fazy w kablu pod tynkiem.

W nowoczesnych rozdzielnicach producenci oznaczają dodatkowo każdy obwód samoprzylepną etykietą z opisem pomieszczenia i zabezpieczenia. Taki porządek kosztuje kilkanaście minut przy montażu, a oszczędza godziny szukania właściwego wyłącznika przy pierwszej awarii. Bez niego nawet doświadczony elektryk traci czas na wyłączanie po kolei wszystkich zabezpieczeń, zanim znajdzie właściwe.

Konsekwencje prawne i ubezpieczeniowe błędów w oznaczeniach

Polskie prawo budowlane traktuje instalację elektryczną jako roboty budowlane wymagające uprawnień, a samowolne przeróbki bez projektu i odbioru stanowią wykroczenie, a w przypadku spowodowania zagrożenia dla życia lub zdrowia, przestępstwo. Art. 163 Kodeksu karnego przewiduje karę pozbawienia wolności od roku do 10 lat za sprowadzenie zdarzenia zagrażającego życiu lub zdrowiu wielu osób, a wadliwa instalacja bywa traktowana jako takie zdarzenie, gdy pożar dotknie sąsiednich mieszkań.

Ubezpieczyciele analizują dokumentację i stan techniczny instalacji przy zawieraniu polisy, a w razie szkody mogą powołać rzeczoznawcę, który sprawdzi zgodność z normami. Brak przewodu ochronnego w metalowej obudowie bojlera, użycie PEN-u jako PE czy pomylenie biegunów w instalacji PV to klasyczne podstawy do odmowy wypłaty odszkodowania, bo naruszają obowiązujące normy i obniżają bezpieczeństwo poniżej akceptowalnego poziomu.

Warto pamiętać, że odszkodowanie za pożar domu wywołany wadliwą instalacją elektryczną może sięgać kilkuset tysięcy złotych, a sądy w ostatnich latach coraz częściej przyznają rację ubezpieczycielom odmawiającym wypłaty w takich sytuacjach. Jedna godzina pracy wykwalifikowanego elektryka z aktualnymi uprawnieniami SEP kosztuje zwykle 80-150 zł, a zabezpiecza dom na lata.

Modernizacja starej instalacji krok po kroku

Decyzja o wymianie instalacji w domu z lat siedemdziesiątych to nie kaprys, lecz konieczność wynikająca z obowiązujących norm i zdrowego rozsądku. Pierwszym krokiem zawsze pozostaje inwentaryzacja stanu istniejącego: pomiar rezystancji izolacji, sprawdzenie impedancji pętli zwarcia, weryfikacja obecności i skuteczności uziemienia oraz wykrycie ewentualnych połączeń zerowania.

Drugi krok to projekt uwzględniający współczesne potrzeby: więcej obwodów (kuchnia wymaga osobnego dla zmywarki, osobnego dla piekarnika, osobnego dla lodówki), wyłączniki różnicowoprądowe 30 mA w obwodach łazienkowych i gniazdkowych oraz ochronniki przepięciowe typu 1+2 na wejściu rozdzielnicy. Samo przełożenie kabli ze starej trasy na nową, bez zmiany schematu zabezpieczeń, nie przynosi oczekiwanego poziomu bezpieczeństwa.

Trzecim, najważniejszym krokiem pozostaje wybór wykonawcy z uprawnieniami SEP 1 kV oraz referencjami potwierdzonymi choćby kilkoma wcześniejszymi realizacjami. Instalacja elektryczna to system, w którym błąd w jednym miejscu obniża bezpieczeństwo całego domu, dlatego oszczędzanie na ekipie zwraca się w najgorszy możliwy sposób. Po zakończeniu prac wykonawca wystawia protokół pomiarów, który warto dołączyć do dokumentacji ubezpieczeniowej domu.

Ostatnim elementem jest przegląd instalacji co pięć lat, zgodnie z wymogami normy PN-HD 60364-6. Termowizja rozdzielnicy, pomiar rezystancji izolacji, sprawdzenie działania wyłączników różnicowoprądowych przyciskiem TEST, a także kontrola stanu przewodów w puszkach rozgałęźnych, wszystko to trwa zwykle jedno popołudnie, a pozwala wykryć problemy zanim przerodzą się w awarię.

Pytania, które elektrycy słyszą najczęściej

Czy mogę samodzielnie wymienić gniazdko w łazience? Technicznie tak, ale w praktyce warto odłączyć cały obwód różnicówką, sprawdzić brak napięcia miernikiem i upewnić się, że PE faktycznie dochodzi do puszki. W łazienkach obowiązują dodatkowe strefy ochronne opisane w normie PN-HD 60364-7-701, więc bez rozeznania w temacie łatwo o błąd.

Co zrobić, gdy w puszce są tylko dwa kable? Najprawdopodobniej masz do czynienia ze starą instalacją bez przewodu ochronnego. W takiej sytuacji konieczne jest dorobienie PE lub zabezpieczenie obwodu wyłącznikiem różnicowoprądowym 30 mA, który skompensuje brak uziemienia ochronnego, tłumacząc zasadę działania, w razie dotyku na uszkodzonym urządzeniu prąd popłynie przez człowieka do ziemi, ale RCD natychmiast odetnie zasilanie.

Dlaczego przewód PE nie kopie, skoro miernik pokazuje 230 V? Przewód ochronny w stanie spoczynku ma potencjał bliski zeru, lecz podczas próby napięciowej lub w stanie uszkodzenia izolacji potrafi chwilowo osiągnąć pełne napięcie sieci. Sprawdzenie samej obecności PE wymaga pomiaru ciągłości, a nie napięcia, bo obwód ochronny działa tylko w warunkach awarii.

Czy aluminiowe kable z lat 70. można zostawić, jeśli działają? Aluminium utlenia się na połączeniach, co zwiększa rezystancję i grzanie, a jego wytrzymałość mechaniczna spada po kilkudziesięciu latach cykli termicznych. Nowoczesne przewody miedziane o przekroju 2,5 mm² wytrzymują obciążenie 23 A, a aluminiowe o tym samym przekroju zaledwie 16 A, więc przy dzisiejszym zapotrzebowaniu na moc stare kable stają się wąskim gardłem całej instalacji.

Znajomość barw przewodów to absolutne minimum świadomego użytkownika instalacji elektrycznej, niezależnie od tego, czy planuje samodzielny montaż lampy, czy jedynie rozmowę z elektrykiem na temat remontu. Brązowy, czarny lub szary oznacza fazę, niebieski to neutralny, a żółto-zielony to ochronny. W prądzie stałym dochodzą czerwony jako plus, niebieski lub szary jako minus, a w samochodach elektrycznych pomarańczowy jako ostrzeżenie o wysokim napięciu DC.

Pamiętaj o trzech żelaznych zasadach: nie ufaj kolorom w starych instalacjach, zawsze mierz napięcie miernikiem zanim dotkniesz przewodu, a przy poważniejszych pracach zlecaj je elektrykowi z aktualnymi uprawnieniami SEP. Jedna godzina pracy fachowca kosztuje mniej niż wizyta rzeczoznawcy ubezpieczeniowego po pożarze, a chroni zdrowie i życie domowników skuteczniej niż najbardziej rozbudowany system alarmowy.

Kable w ścianie milczą przez dziesięciolecia, ale gdy coś pójdzie nie tak, robią to spektakularnie. Traktowanie kolorów izolacji jako precyzyjnego kodu, a nie przypadkowej ozdoby, to fundament bezpieczeństwa każdego domu, garażu i warsztatu, niezależnie od tego, czy zasilasz żarówkę, falownik fotowoltaiczny, czy stację ładowania samochodu elektrycznego.
