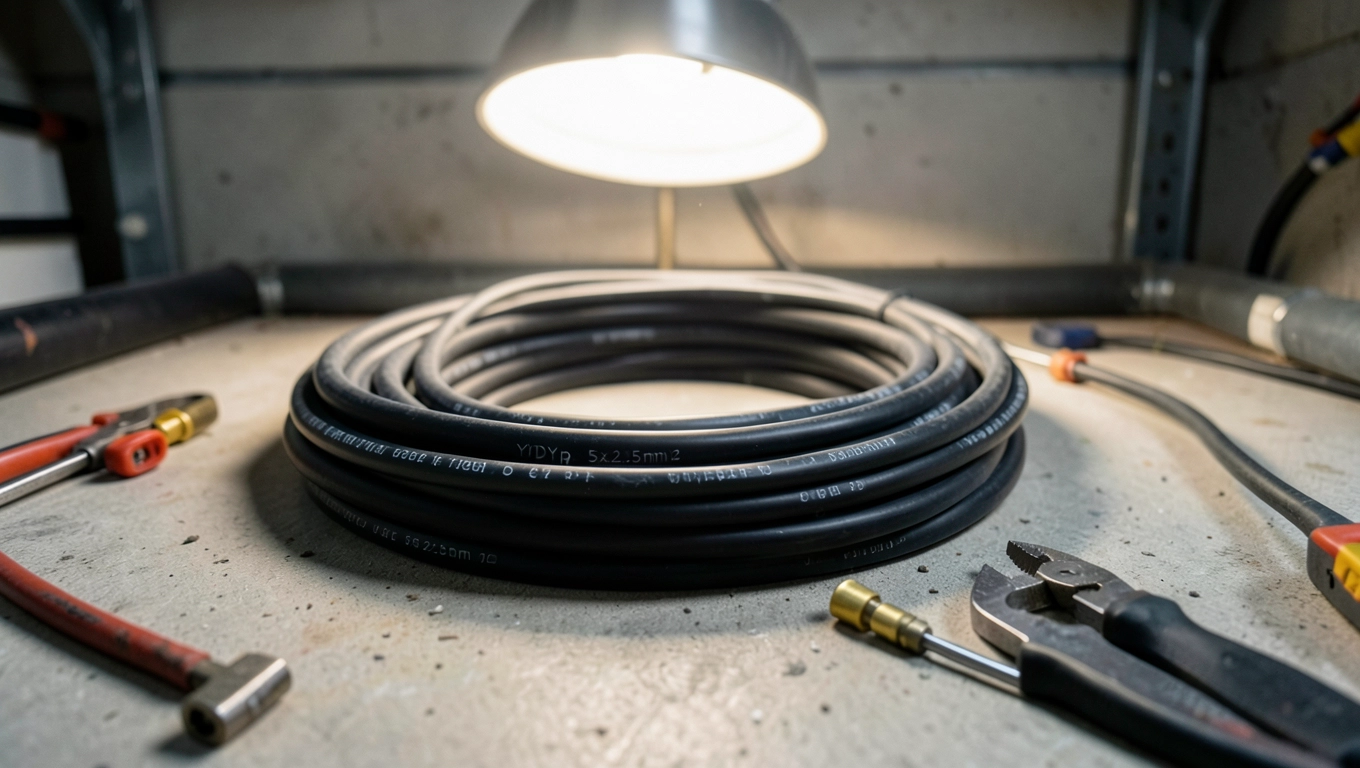

Jaki kabel do instalacji elektrycznej w garażu? Praktyczny poradnik na 2026 rok

Planujesz instalację elektryczną w swoim garażu i nie wiesz, który przewód wytrzyma obciążenie od szlifierki, a który wystarczy do oświetlenia LED? Wybór niewłaściwego kabla to nie tylko ryzyko awarii to prosty sposób na pożar. Ten artykuł wyjaśni ci dokładnie, jakie parametry musi mieć kabel do garażu, aby instalacja działała bezpiecznie przez dekady.

• Przekrój kabla a obciążenie kiedy 1,5 mm², a kiedy 2,5 mm²?
• Ilość żył w kablu dlaczego 3 żyły są niezbędne w garażu?
• Zabezpieczenia i normy przy instalacji elektrycznej w garażu
• Pytania i odpowiedzi dotyczące wyboru kabla do instalacji elektrycznej w garażu

Przekrój kabla a obciążenie kiedy 1,5 mm², a kiedy 2,5 mm²?

Przekrój przewodu wyznacza maksymalny prąd, jaki może płynąć przez kabel bez przegrzania izolacji. W garażu najczęściej spotkasz się z dwoma wariantami: 1,5 mm² oraz 2,5 mm². Wybór między nimi determinuje rodzaj odbiorników, które zamierzasz zasilać.

Diody LED w garażu to prawdziwa rewolucja pod względem zużycia energii. Instalacja z dziesięcioma punktami oświetleniowymi po 4 waty każdy pochłania zaledwie 40 watów łącznie. Prąd rzędu 0,17 ampera wydaje się marginalny, więc teoretycznie wystarczyłby przewód grubszy niż ludzki włos. Normy jednak nie patrzą na rzeczywiste obciążenie, lecz na margines bezpieczeństwa.

Przewód 3×1,5 mm² przewidziany jest dla obwodów oświetleniowych z bezpiecznikiem max 10A. Oznacza to teoretyczną moc rzędu 2300 watów, choć w praktyce stosuje się go wyłącznie do rozdziału światła. Nawet jeśli dziś masz LED-y, za rok możesz zamontować dodatkowe lampy robocze lub halogeny, które większej mocy.

Obwody gniazd 230V wymagają zupełnie innego podejścia. Wiertarka udarowa pobiera 800 watów, szlifierka kątowa 1400 watów, a kompresor do opon potrafi włączyć się z silnikiem 2000 watów. Gdy włączysz dwa narzędzia jednocześnie, suma prądu łatwo przekracza 16 amperów. Przewód 3×2,5 mm² zdatny jest do obciążeń do 18-20A w warunkach garażowych, co daje zapas na takie sytuacje.

Układanie przewodu 1,5 mm² do gniazd to pozorna oszczędność. Różnica w cenie między metrem bieżącym obu typów wynosi dosłownie kilka złotych, a wymiana całego przewodu po latach kosztuje znacznie więcej. Fachowcy od lat powtarzają jedną zasadę: do gniazd tylko 2,5 mm², niezależnie od tego, co planujesz dziś podłączyć.

Jeśli natomiast myślisz o przyszłej rozbudowie, rozważ od razu położenie przewodu 3×4 mm² do miejsca, gdzie stać będzie cięższy sprzęt. Maszyna trójfazowa albo spawarka transformatorowa potrzebują znacznie grubszych przewodów. Zostawienie rezerwy teraz kosztuje niewiele, a za pięć lat nie będziesz skuwał posadzki.

Ilość żył w kablu dlaczego 3 żyły są niezbędne w garażu?

Trzy żyły w przewodzie do garażu to nie fanaberia instalatora, lecz podstawa bezpieczeństwa. Kabel trójżyłowy zawiera przewód fazowy, neutralny oraz ochronny, potocznie zwany uziemiającym. Każdy z nich pełni odrębną funkcję w systemie zabezpieczającym.

Faza dostarcza prąd roboczy z napięciem 230V między nią a przewodem neutralnym. Przewód neutralny zamyka obwód, odprowadzając prąd do transformatora dystrybucyjnego. Bez nich żadne urządzenie nie zadziała. Trzecia żyła ochronna w normalnych warunkach nie prowadzi prądu, lecz gdy dojdzie do uszkodzenia izolacji, przejmuje rolę drogi powrotnej dla prądu zwarciowego.

Uziemienie chroni przed porażeniem w sytuacji, gdy obudowa urządzenia znajdzie się pod napięciem. Prąd popłynie wtedy przez przewód ochronny, a nie przez twoje ciało. Wyłącznik różnicowoprądowy wykryje tę nierównowagę w ułamku sekundy i odetnie zasilanie. Dlatego bez trzech żył cały ten mechanizm nie zadziała.

W starych garażach spotykało się instalacje dwużyłowe, szczególnie w budynkach z lat 70. i 80. Takie rozwiązania przystosowane były do ówczesnych obciążeń i ówczesnych norm. Współczesne przepisy jednoznacznie wymagają trzech żył wszędzie tam, gdzie montuje się gniazda wtykowe. Modernizacja starego okablowania to nie fanaberia, lecz wypełnienie obowiązku prawnego.

Przewody jednożyłowe typu „linka" nie sprawdzają się jako przewód ochronny. Zbyt łatwo ulegają mechanicznemu przecięciu lub zerwaniu. W garażu, gdzie podłoga narażona jest na uderzenia, upadki narzędzi i zmienne warunki, potrzebujesz żyły wytrzymałej na rozciąganie. Drut jednodrutowy wytrzymuje znacznie więcej niż linka.

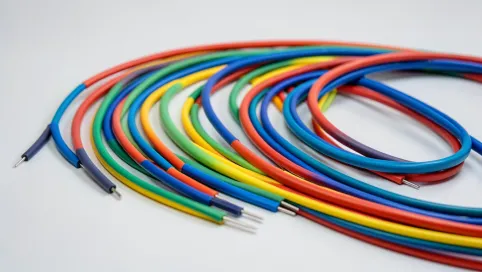

Barwy izolacji żył mają znaczenie podczas podłączania. Brązowa lub czarna żyła to faza, niebieska to neutralny, zielono-żółta to ochrona. W starszych instalacjach obowiązywały inne normy kolorystyczne, lecz dzisiejsze wymogi jednoznacznie preferują aktualne oznakowanie. Przy wymianie tablicy rozdzielczej zweryfikuj dokładnie wszystkie połączenia.

Zabezpieczenia i normy przy instalacji elektrycznej w garażu

Każdy obwód w garażu musi mieć własny wyłącznik nadprądowy w rozdzielni głównej. Dla oświetlenia stosuje się bezpieczniki 10A, dla gniazd 16A. Parametr ten wyznacza, przy jakim prądzie wyzwalnik elektromagnetyczny rozłączy obwód w ułamku sekundy, chroniąc przewody przed przegrzaniem.

Wyłącznik różnicowoprądowy, w skrócie RCD, wykrywa prądy upływu przekraczające 30 mA dla obwodów gniazdowych. Urządzenie mierzy różnicę między prądem w fazie a neutralnym gdy ta przekracza próg, rozłącza obwód. Dla garażu warto stosować RCD 30mA jako bezwzględne minimum, choć instalatorzy często zalecają modele 300mA do obwodów oświetleniowych.

Norma PN-HD 60364 nakłada obowiązek separacji obwodów oświetleniowych od gniazdowych. Dzięki temu awaria jednego z nich nie pogrąża całego garażu w ciemności. Przy projektowaniu instalacji warto wydzielić przynajmniej dwa obwody gniazdowe na pomieszczenie i jeden dedykowany do oświetlenia. W rozdzielni musi być wystarczająco dużo wolnych miejsc pod bezpieczniki.

Zabezpieczenie przed przeciążeniem dotyczy nie tylko samych kabli, lecz także osprzętu. Gniazdo wtykowe 16A musi być zamontowane w puszcze podtynkowej odpornej na kurz i wilgoć. Stopień ochrony IP44 to minimum dla wnętrza garażu, choć w pobliżu myjki lepiej szukać IP54. Kosmetyki? Wtyczki? Nie to parametry techniczne decydujące o trwałości.

Planując instalację, uwzględnij też zapas mocy na przyszłość. Pompy ciepła, ładowarki do pojazdów elektrycznych, spawarki inwertorowe wszystkie potrzebują osobnych obwodów zabezpieczonych wyłącznikami dobieranymi do ich mocy znamionowej. Zainstalowanie przewodów 3×2,5 mm² na każdy obwód gniazdowy daje elastyczność przy ewentualnej rozbudowie.

Przed oddaniem instalacji do użytku konieczne jest przeprowadzenie pomiarów przez uprawnionego elektryka. Sprawdza on rezystancję izolacji, ciągłość przewodów ochronnych i skuteczność uziemienia. Protokół z pomiarów stanowi dowód zgodności z normami i może być wymagany przy odbiorze budowlanym. Brak takiego dokumentu to problem przy ewentualnej sprzedaży nieruchomości.
