Jak połączyć dwa przewody elektryczne w 2026 – unikaj awarii!

Kiedy stajesz przed skrzynką rozdzielczą i musisz połączyć dwa przewody elektryczne, cisza w domu robi się wręcz gęsta od napięcia nie tylko tego w kablu. Wybrałeś tę metodę czy może tamtą? Czy izolacja wytrzyma długotrwały docisk? Te pytania nie dają spać nawet doświadczonym instalatorom, bo jakość połączenia decyduje o tym, czy cały system będzie działał bezawaryjnie przez dekady, czy też wróci do ciebie po kilku miesiącach w formie kosztownego naprawiania instalacji. Podpowiadam, jak podejść do tematu bezpiecznie i skutecznie.

• Niezawodne metody łączenia przewodów elektrycznych
• Zaciski sprężynowe i ruchome kiedy i jak je stosować
• Połączenie przewodów na zewnątrz ochrona przed wilgocią i UV
• Na co zwrócić uwagę przy samodzielnym łączeniu przewodów
• Jak połączyć dwa przewody elektryczne

Niezawodne metody łączenia przewodów elektrycznych

Podstawową zasadą każdego elektryka jest prosta prawda: słabe połączenie to tykająca bomba zegarowa w ścianie. Prąd płynie przez punkt styku dwóch żył, a jeśli ten styk jest niestabilny, generuje ciepło, może doprowadzić do pożaru. Dlatego wybór metody łączenia przewodów elektrycznych nie jest sprawą drugorzędną wymaga zrozumienia, jak konkretny mechanizm działa na poziomie fizycznym i chemicznym.

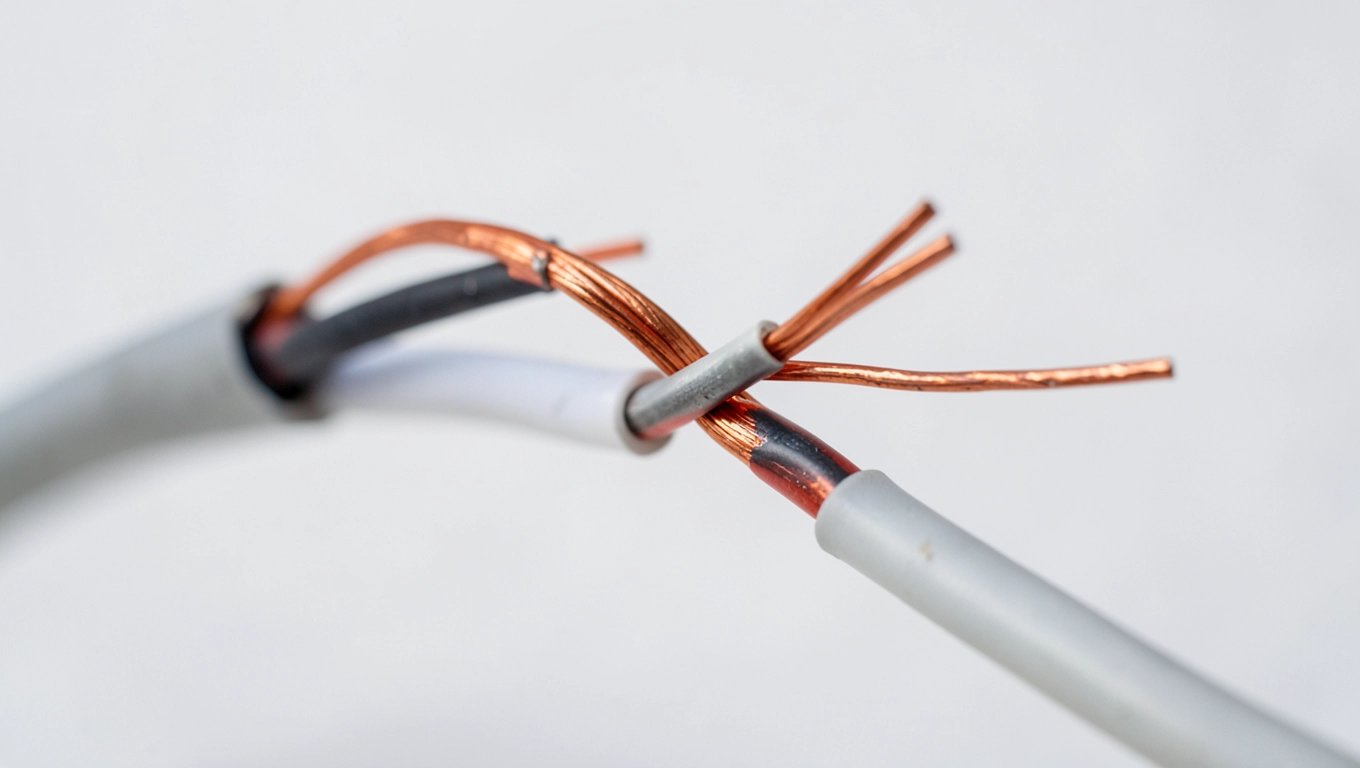

Najstarszą, wciąż stosowaną techniką jest skrętka izolowana, gdzie oba przewody są najpierw skręcane ze sobą pincetą lub szczypcami, a następnie zabezpieczane koszulką termokurczliwą lub taśmą izolacyjną. Metoda ta sprawdza się w instalacjach o niskim obciążeniu, ale ma swoje ograniczenia przy przekroju powyżej 4 mm² ciężko uzyskać wystarczającą siłę docisku ręcznie.Norma PN-EN 61210:2004 precyzyjnie definiuje wymagania dla złączek skręcanych, jednak w praktyce ich stosowanie ogranicza się do przewodówlinkowych w puszkach instalacyjnych.

Zdecydowanie bardziej profesjonalnym rozwiązaniem są złączki zaciskowe wykonane z mosiądzu lub stali niklowanej. Ich mechanizm polega na tym, że sprężynowy element dociska żyłę przewodu do wewnętrznej powierzchni złączki z siłą proporcjonalną do przekroju kabla. Rezystancja styku spada wtedy do wartości rzędu mikroomów różnica w porównaniu ze skrętką manualną jest diametralna. Złączki tego typu znajdziesz pod hasłem „złączka zaciskowa" praktycznie w każdym sklepie elektrotechnicznym, a ich ceny startują od 0,30 PLN za sztukę przy zakupiehurtowym.

Podobny artykuł Jak połączyć 3 przewody elektryczne

Kolejną grupę stanowią listwy zaciskowe szynowe montowane na DIN-ach w rozdzielnicach. Ich konstrukcja umożliwia jednoczesne połączenie wielu przewodów tego samego potencjału bez wzajemnego styku żył. Listwy te przenoszą prądy od 24 A do 125 A w zależności od modelu i są projektowane zgodnie z wymaganiami PN-EN 60947-7-1 dla złączy modułowych. Listwy zaciskowe znajdziesz pod hasłem „listwa zaciskowa szynowa" ich ceny oscylują między 8 a 45 PLN za moduł 12-stykowy.

Dla połączeń wymagających demontażu, np. przy rozbudowie instalacji, idealna jest metoda kostkowa z zaciskami śrubowymi. Przewód wkłada się do otworu w kostce, a śruba dociska żyłę bezpośrednio do metalowego korpusu. Siła docisku regulowana jest momentem obrotowym dla przewodów 2,5 mm² wynosi typowo 0,5 Nm, dla 10 mm² sięga już 2,5 Nm. Wadą tego rozwiązania jest konieczność okresowego dokręcania, szczególnie w instalacjach narażonych na wibracje.

Zaciski sprężynowe i ruchome kiedy i jak je stosować

Zaciski sprężynowe zrewolucjonizowały rynek instalacyjny w ciągu ostatnich dwóch dekad. Ich zasada działania jest prosta: sprężynadociska przewód do płytki stykowej automatycznie, bez potrzeby jakiejkolwiek regulacji. Oznacza to, że połączenie zachowuje stałą siłę docisku niezależnie od temperatury otoczenia czy obciążenia prądowego. W instalacjach o przekroju 0,5-4 mm² zaciski sprężynowe eliminują problem „ pracowania" połączeń, który dotyka traditionalnych rozwiązań śrubowych.

Podobny artykuł Jak połączyć przewody elektryczne w puszce

Mechanizm kontaktowy zacisków sprężynowych opiera się na właściwościach stali sprężynowej UHV, która zachowuje siłę docisku w zakresie temperatur od -40°C do +105°C. Płytka stykowa pokryta jest cyną, co minimalizuje utlenianie i stabilizuje rezystancję przejścia na poziomie poniżej 1 mΩ przez cały okres użytkowania. Przy prądzie znamionowym 32 A i napięciu 400 V moc stratności na takim połączeniu nie przekracza 0,1 W wartość praktycznie pomijalna.

Stosowanie zacisków sprężynowych wymaga jednak przestrzegania kilku zasad. Przewódlinkowy należy przed włożeniem do zacisku odpowiednio przygotować zdjąć izolację na długości 10-12 mm, nie więcej, bo nadmiar gołej żyły może powodować zwarcia między sąsiednimi zaciskami. Przewody jednodrutowe wprowadza się bezpośrednio, natomiast linki wielowłóknowe wymagają przed włożeniem nałożenia tulejek końcowych TZX, które równomiernie rozprowadzają siłę docisku po całym przekroju żyły.

Zaciski ruchome, nazywane też „potentially" samoregulującymi, różnią się od sprężynowych tym, że siła docisku pochodzi od specjalnie wyprofilowanej dźwigni, która pozwala na wielokrotne włożenie i wyjęcie przewodu bez utraty właściwości styku. System tego typu znajdziesz pod hasłem „złączka dźwigniowa" idealnie sprawdza się w instalacjach testowych, laboratoriach i miejscach wymagających częstych modyfikacji. Wadą jest wyższa cena jednostkowa, rzędu 1,5-3 PLN za styk, oraz większe wymiary gabarytowe.

Warto przeczytać także o Jak połączyć przecięty kabel elektryczny

Przy wyborze zacisków zwróć uwagę na parametr maksymalnego przekroju podawanego w mm² przekroczenie tej wartości powoduje niedopuszczalny wzrost temperatury połączenia. Dla instalacji typowe obciążalności długotrwałej wynoszą 16 A dla przewodów 2,5 mm² i 24 A dla 4 mm² przy układaniu w powietrzu. Jeśli planujesz połączenie przewodów o różnych przekrojach w jednym zacisku, upewnij się, że producent dopuszcza taką kombinację większość zacisków jednorodnych tego nie przewiduje.

Połączenie przewodów na zewnątrz ochrona przed wilgocią i UV

Zupełnie inna bajka zaczyna się wtedy, gdy przewody muszą biec na zewnątrz budynku na elewacji, w gruncie czy w kanale kablowym narażonym na wahania temperatury i bezpośredni kontakt z wodą. W takich warunkach sama jakość połączenia elektrycznego to za mało. Kluczowa staje się izolacja wodoszczelna i odporność na promieniowanie UV, które degraduje tworzywa sztuczne w tempie uzależnionym od kąta nasłonecznienia i wysokości nad poziomem morza.

Najskuteczniejszym rozwiązaniem do połączeń zewnętrznych są kieszenie termokurczliwe wypełnione klejem. Ich mechanizm polega na tym, że po podgrzaniu opuszczona koszulka kurczy się do wymiarów przewodu, a jednocześnie klej wewnętrzny wypełnia wszystkie szczeliny między izolacją a żyłą. Po zaciągnięciu uzyskujesz szczelność na poziomie IPX7 połknięcie całkowite nie stanowi przeszkody dla takiego połączenia. Koszulki tego typu znajdziesz pod hasłem „koszulka termokurczliwa klejowa" w wersjach o średnicach od 4 do 60 mm, a ich cena wynosi od 0,80 PLN za sztukę przy średnicy 12 mm.

Przy połączeniach w gruncie, które muszą wytrzymać dziesięciolecia bez konserwacji, standardem jest technologia z zastosowaniem żywic poliuretanowych lub epoksydowych. Przewody łączy się najpierw za pomocą złączki zaciskowej, następnie całość zalewa się żywicą w specjalnej osłonie chroniącej przed korozją i naprężeniami mechanicznymi. Mieszanki zalewowe dostępne są jako „komplet zalewowy do kabli" koszt kompletnego zestawu do połączenia dwóch przewodów o przekroju do 16 mm² to wydatek rzędu 25-60 PLN w zależności od producenta.

Na elewacjach budynków, gdzie przewody biegną w peszlach lub korytkach, stosuje się dodatkowo taśmy silikonowe samowulkanizujące, które po opleceniu zlewają się w jednorodną warstwę odporną na UV i temperaturę od -60°C do +260°C. Ich aplikacja jest szybka i nie wymaga podgrzewania, co docenisz szczególnie przy pracach na wysokościach. Taśmy silikonowe znajdziesz pod hasłem „taśma samowulkanizująca" rolka 20 mm × 10 m kosztuje około 15-25 PLN i wystarcza na zabezpieczenie kilkunastu połączeń.

Przy wszystkich metodach zewnętrznych pamiętaj o zasadzie stopniowania szczelności: połączenie wewnętrzne musi być szczelniejsze od peszla, peszel szczelniejszy od korytka, a korytko szczelniejsze od puszki odpływowej. Zaniedbanie tego stopnia oznacza, że woda migruje wzdłuż rowka kablowego prosto do twojego połączenia nawet jeśli samo połączenie jest wykonane perfekcyjnie.

Dla instalacji outdoorowych warto rozważyć również puszki hermetyczne o klasie szczelności IP65 lub wyższej, wykonane z polipropylenu kopolimeru (PP-C) odpornego na uderzenia i temperaturę. Ich konstrukcja przewiduje wprowadzenie przewodów przez dławnice kablowe z podwójnym uszczelnieniem, co eliminuje efekt „włókna" charakterystyczny dla tanich puszek rozgałęźnych.

Na co zwrócić uwagę przy samodzielnym łączeniu przewodów

Wykonanie połączenia elektrycznego to zadanie, które wymaga nie tylko wiedzy technicznej, ale też odpowiednich narzędzi i świadomości zagrożeń. Najczęstszym błędem amatorów jest niedostateczne zdjęcie izolacji za krótki fragment odsłoniętej żyły oznacza mniejszą powierzchnię styku, a co za tym idzie, wyższą rezystancję i intensywniejsze nagrzewanie się połączenia pod obciążeniem. Profesjonalne szczypce do ściągania izolacji (cena 80-250 PLN) gwarantują powtarzalność tego parametru z dokładnością do 0,1 mm.

Drugim klasycznym błędem jest mieszanie przewodówlinkowych i jednodrutowych w tym samym zacisku bez odpowiedniego przygotowania. Linka wielowłóknowa bez tulejki końcowej ma tendencję do rozłupywania się pod wpływem siły docisku, co zmniejsza efektywny przekrój styku o 20-40%. Rezultatem jest przegrzewanie zacisku już przy połowie nominalnego obciążenia, a użytkownik często dowiaduje się o tym dopiero wtedy, gdy bezpiecznik zaczyna regularnie wyłączać obwód.

Trzeci aspekt to kompatybilność materiałowa łączonych przewodów. Aluminium i miedź reagują ze sobą chemicznie w obecności wilgoci powstaje galwaniczna para, która przyspiesza korozję obu metali. Jeśli musisz połączyć przewody aluminiowe z miedzianymi, stosuj wyłącznie złączki oznaczone jako Al-Cu lub stosuj odpowiednie tulejki łączące. Bezpośrednie połączenie Al-Cu bez kompensatora to proszenie się o awarię w ciągu kilku lat.

Przy wyborze metody kieruj się prostą zasadą: im wyższy prąd popłynie przez połączenie, tym bardziej profesjonalne rozwiązanie musisz zastosować. W obwodach oświetleniowych o obciążeniu do 6 A spokojnie wystarczy zacisk sprężynowy; przy zasilaniu kuchenki indukcyjnej (16-24 A) potrzebujesz już co najmniej złączki śrubowej z certyfikatem EN 60947-7-1 i rekomendacją producenta dla danego przekroju.

Na koniec życzę ci, żeby połączenie, które wykonasz, służyło bezawaryjnie przez długie lata. Elektryka to dziedzina, w której cierpliwość i precyzja zwracają się wielokrotnie, a każdy zaoszczędzony kwadrans przy montażu może kosztować później wiele nerwów i pieniędzy. Jeśli masz wątpliwości co do doboru metody do swojego owego przypadku, konsultacja z uprawnionym instalatorem elektrycznym to najlepsza inwestycja, jaką możesz zrobić nie tylko w bezpieczeństwo, ale też w spokój snu.
