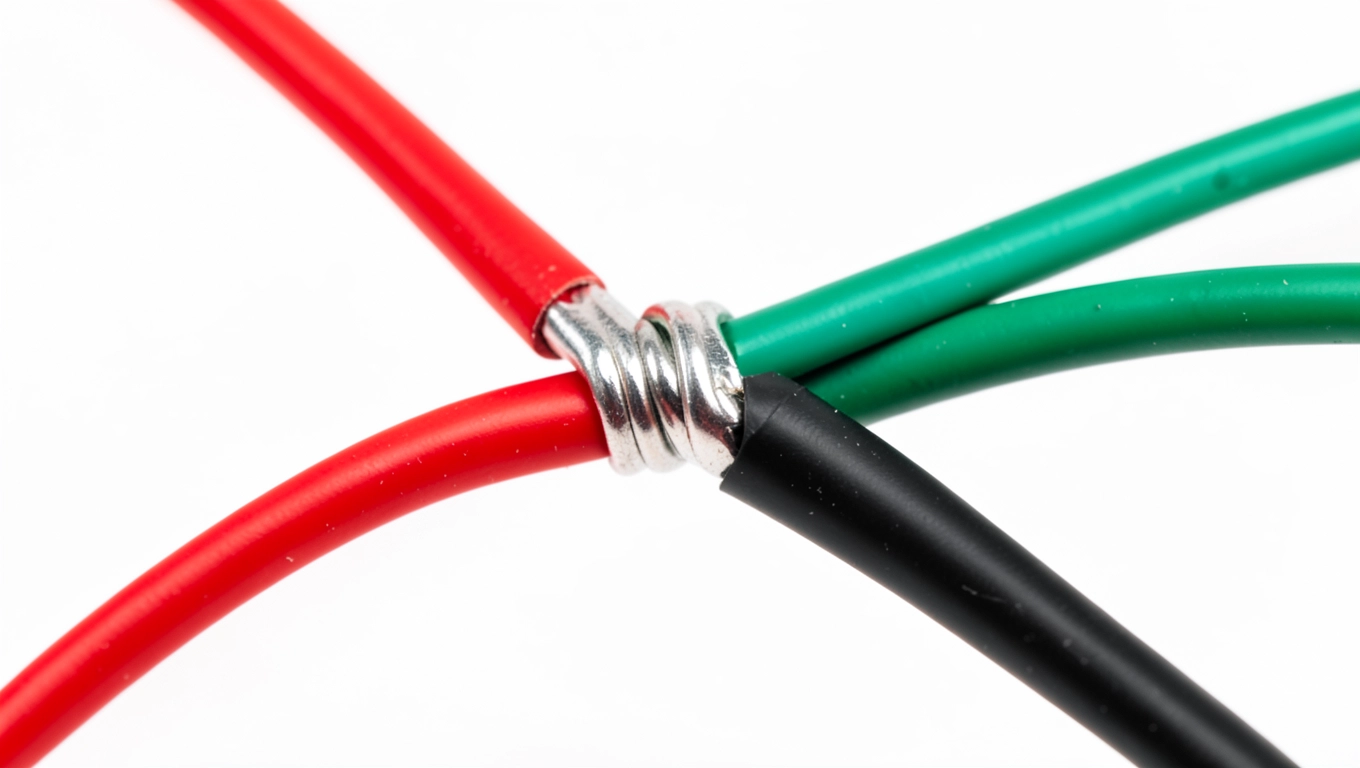

Połącz 3 przewody elektryczne w mgnieniu oka – sprawdzone metody

Trzy przewody, które trzeba połączyć, potrafią skutecznie zatrzymać nawet doświadczonego majsterkowicza ryzyko błędu jest zbyt duże, by działać na chybcika. Prawidłowe połączenie elektryczne to nie kwestia szczęścia, lecz precyzyjnej wiedzy o materiałach, technikach i zasadach bezpieczeństwa, które chronią zarówno instalację, jak i życie domowników. W tym tekście znajdziesz wszystko, co musisz wiedzieć, zanim wsadzisz przewody do złączki bez względu na to, czy chodzi o rozbudowę obwodu, naprawę awarii, czy modernizację starego okablowania. Jeśli szukasz konkretów, a nie ogólników, trafiłeś dokładnie tam, gdzie trzeba.

• Wybór odpowiedniej złączki do połączenia trzech przewodów
• Przygotowanie i zasady bezpieczeństwa przed łączeniem
• Krok po kroku jak poprawnie połączyć trzy przewody elektryczne
• Najczęstsze błędy przy łączeniu przewodów i jak ich unikać
• Jak połączyć 3 przewody elektryczne Pytania i odpowiedzi

Wybór odpowiedniej złączki do połączenia trzech przewodów

Rodzaje złączek i ich właściwości

Na rynku dostępnych jest kilka głównych typów złączek elektrycznych, które różnią się mechanizmem działania, wytrzymałością i przeznaczeniem. Złączki śrubowe wymagają dokręcenia śruby wokół rdzenia przewodu siła docisku determinuje jakość połączenia, dlatego stosuje się je głównie w instalacjach przemysłowych, gdzie ważna jest możliwość wielokrotnego rozłączenia. Złączki sprężynowe wykorzystują nacisk sprężyny, aby utrzymać przewód na miejscu; ich zaletą jest szybkość montażu i brak potrzeby używania narzędzi dynamometrycznych. Szybkozłączki natomiast pozwalają na błyskawiczne wpięcie gołego końca przewodu bez jakiejkolwiek manipulacji śrubą wystarczy wsunąć żyłę i gotowe.

Koszulki termokurczliwe stanowią odrębną kategorię: nie są samodzielną złączką, lecz osłoną izolacyjną, którą nakłada się na połączenie wykonane inną metodą. Po podgrzaniu koszulka kurczy się, ściśle przylegając do rdzenia i tworząc szczelną barierę przed wilgocią oraz uszkodzeniami mechanicznymi. Ich zastosowanie znacząco podnosi trwałość połączenia, szczególnie w miejscach narażonych na drgania lub zmiany temperatury. W praktyce profesjonalni elektrycy często łączą szybkozłączki z koszulkami termokurczliwymi, uzyskując połączenie jednocześnie szybkie i pewne.

Kryteria doboru złączki do przekroju przewodów

Dobór złączki uzależniony jest przede wszystkim od przekroju żył, które zamierzamy ze sobą połączyć. Dla przewodów miedzianych o przekroju 1,5 mm² stosuje się złączki oznakowane symbolem AWG 14-16, natomiast dla grubszych żył 2,5 mm² potrzebne są złączki oznaczone AWG 12-14. Przekroczenie dopuszczalnego prądu znamionowego złączki prowadzi do jej przegrzewania się, co w skrajnych przypadkach może wywołać pożar. Normy PN-EN 60999 oraz NFPA 70 precyzyjnie określają moment obrotowy dokręcenia śruby w złączkach śrubowych dla złącza M4 wynosi on typowo 0,8-1,0 Nm.

Podobny artykuł Jak połączyć przewody elektryczne w puszce

Zastosowanie zaciskarek rurowych w połączeniach trójprzewodowych

Zaciskarka rurowa to rozwiązanie szczególnie przydatne przy łączeniu przewodów jednodrutowych, które łatwo się łamią przy wielokrotnym zginaniu. Proces polega na nasunięciu tulei rurowej na skręcone ze sobą końcówki przewodów, a następnie zaciśnięciu jej specjalną matrycą. Rezultatem jest jednorodny, mechaniczną wytrzymałością dorównujący monoblokowi połączenie. Metoda ta sprawdza się w instalacjach narażonych na wibracje na przykład w pobliżu maszyn produkcyjnych lub w pojazdach.

Porównanie parametrów technicznych wybranych typów złączek

Poniższa tabela przedstawia kluczowe parametry techniczne trzech najpopularniejszych typów złączek stosowanych w domowych instalacjach elektrycznych.

Kiedy unikać konkretnych typów złączek

Złączek sprężynowych nie należy stosować w miejscach o stale podwyższonej temperaturze sprężyna z czasem traci siłę nacisku, co może poluzować połączenie. Podobnie szybkozłączki nie są zalecane w instalacjach zewnętrznych bez dodatkowej osłony izolacyjnej, ponieważ ich konstrukcja nie gwarantuje pełnej szczelności przed wodą. Jeśli instalujesz przewody aluminiowe, koniecznie wybierz złączki oznaczone symbolem Al-Cu, które zapobiegają reakcji galwanicznej między metalami.

Warto przeczytać także o Jak połączyć przecięty kabel elektryczny

Przygotowanie i zasady bezpieczeństwa przed łączeniem

Wyłączenie zasilania i weryfikacja braku napięcia

Absolutnie podstawową zasadą jest całkowite odłączenie napięcia w obwodzie, który zamierzamy modyfikować. Wyłączenie bezpiecznika lub automatu nie wystarczy instalacja mogła zostać źle zaprojektowana, a prąd płynąć inną drogą niż zakładaliśmy. Przed przystąpieniem do pracy należy użyć miernika napięcia w trybie pomiaru napięcia przemiennego i sprawdzić każdy przewód osobno. Dopiero potwierdzenie braku napięcia upoważnia do dalszych czynności.

Niezbędne narzędzia i ich właściwe przygotowanie

Profesjonalne podejście wymaga zestawu narzędzi dostosowanych do specyfiki pracy z przewodami elektrycznymi. Obcinacz do przewodów umożliwia czyste cięcie bez miażdżenia rdzenia ostre ostrze to podstawa, ponieważ nierówne przecięcie żyły tworzy punkt potencjalnego przełamania. Ściągacz izolacji powinien być dobrany do średnicy przewodu: zbyt głębokie nacięcie osłabia rdzeń, zbyt płytkie nie usunie izolacji w całości. Śrubokręty izolowane chronią przed porażeniem w przypadku przypadkowego kontaktu z przewodnikiem pod napięciem.

Długość odizolowanego odcinka dlaczego ma znaczenie

Optymalna długość odsłoniętego rdzenia wynosi 10-12 mm dla większości złączek domowych. Zbyt krótki odcinek uniemożliwia prawidłowy kontakt elektryczny żyła nie wchodzi wystarczająco głęboko, co zwiększa oporność styku i generuje ciepło. Zbyt długi odcinek z kolei stwarza ryzyko przypadkowego zwarcia między sąsiednimi przewodami. Precyzyjne ściągnięcie izolacji to połowa sukcesu całego przedsięwzięcia.

Zobacz Jak połączyć dwa przewody elektryczne

Organizacja stanowiska pracy

Chaotyczne stanowisko to zaproszenie do błędu przed rozpoczęciem pracy warto jasno oznaczyć przewody, które będą łączone. Profesjonaliści stosują kolorowe markerów kablowych: zero oznaczane jest kolorem niebieskim, faza brązowym lub czarnym, a uziemienie żółto-zielonym paskiem. Odpowiednia przestrzeń robocza pozwala na swobodne manewrowanie przewodami i eliminuje ryzyko przypadkowego dotknięcia nieizolowanych końcówek.

Znaczenie norm i przepisów w kontekście bezpieczeństwa

Polskie normy elektryczne, w tym PN-EN 60364, precyzyjnie określają wymagania dotyczące instalacji elektrycznych w budynkach mieszkalnych. Przepisy te nakazują między innymi stosowanie odpowiednich złączek posiadających certyfikat zgodności z normą EN 60998. Ignorowanie tych wymagań nie tylko obniża bezpieczeństwo, ale może skutkować konsekwencjami prawnymi w przypadku szkody. Warto więc przed przystąpieniem do pracy choćby pobieżnie przeanalizować obowiązujące regulacje.

Krok po kroku jak poprawnie połączyć trzy przewody elektryczne

Krok 1: Wyłączenie zasilania i sprawdzenie obwodu

Rozpocznij od identyfikacji bezpiecznika chroniącego dany obwód i jego wyłączenia. Następnie przystaw miernik napięcia do każdego z trzech przewodów względem uziemienia brak odczytu potwierdza, że można bezpiecznie kontynuować. Weryfikację warto powtórzyć dwukrotnie, ponieważ pomyłka w identyfikacji obwodu zdarza się nawet doświadczonym elektrykom. Dopiero pewność co do braku napięcia pozwala przejść do następnego etapu.

Krok 2: Ściągnięcie izolacji z zachowaniem precyzji

Za pomocą ściągacza izolacji usuń osłonę z każdego z trzech przewodów na długości około 10-12 mm. Działaj pewnym, jednorazowym ruchem wielokrotne szczypywanie może uszkodzić strukturę metalicznego rdzenia. Po zdjęciu izolacji obejrzyj każdy przewód pod kątem ewentualnych pęknięć lub przerw w wiązce. Jakiekolwiek wątpliwości co do stanu żyły to sygnał do jej odcięcia i odsłonięcia dłuższego fragmentu.

Krok 3: Przygotowanie końcówek przewodów

Jeśli korzystasz ze złączki śrubowej lub sprężynowej przeznaczonej dla przewodów jednodrutowych, konieczne może być uprzednie skręcenie końcówek żył. Skręcanie wykonuje się palcami lub specjalną szczypcą, zgodnie z kierunkiem zwoju zazwyczaj zgodnie z ruchem wskazówek zegara. Prawidłowo wykonane skręcenie sprawia, że rdzenie zachowują spójność i nie rozchodzą się podczas wkładania do złączki. Niedokładne skręcenie to najczęstsza przyczyna słabego styku.

Krok 4: Wprowadzenie przewodów do złączki i zamocowanie

Włóż przygotowane końcówki przewodów do otworu złączki zgodnie z instrukcją producenta kierunek wkładania ma znaczenie w przypadku niektórych modeli. W złączkach śrubowych dokręć śrubę z momentem obrotowym zalecanym przez normę: dla typowych złączy domowych to 0,8-1,2 Nm. W złączkach sprężynowych wystarczy mocno wsunąć przewód, aż sprężyna wyraźnie zaskoczy. W szybkozłączkach plastikowy uchwyt podnosisz, wkładasz żyłę, opuszczasz kotwica utrzymuje przewód bez dodatkowej manipulacji.

Krok 5: Zabezpieczenie połączenia koszulką termokurczliwą

Nałóż koszulkę termokurczliwą na połączenie przed ostatecznym zamocowaniem przewodów później nie da się jej wsunąć. Dobierz średnicę koszulki tak, aby po ściągnięciu przylegała ściśle do izolacji przewodów, zachodząc co najmniej 15 mm na nieosłoniętą część z każdej strony. Podgrzej koszulkę równomiernie opalarką lub suszarką, obracając połączenie, aż masa termokurczliwa dokładnie oblepi rdzeń. Poprawnie założona koszulka tworzy szczelną osłonę izolacyjną odporną na wilgoć i naciski mechaniczne.

Krok 6: Weryfikacja połączenia pomiarowa i wizualna

Po zakończeniu montażu przeprowadź kontrolę wizualną: sprawdź, czy wszystkie przewody są stabilnie osadzone, czy złączka nie jest nadwerężona, a koszulka termokurczliwa nie tworzy pęcherzy. Następnie wykonaj pomiar ciągłości obwodu za pomocą multimetru w trybie omomierza wartość oporu dla prawidłowego połączenia powinna być bliska zeru, maksymalnie do kilku omów. Pomiar ten potwierdza, że elektryczny kontakt między żyłami jest wystarczający.

Najczęstsze błędy przy łączeniu przewodów i jak ich unikać

Niedostateczne dokręcenie śruby w złączce śrubowej

Zbyt luźne dokręcenie śruby generuje punkt styku o wysokiej oporności, co objawia się nagrzewaniem się złączki pod obciążeniem. Zgodnie z normą EN 60998 moment obrotowy dla śruby M3 wynosi 0,6-0,8 Nm, dla M4 0,8-1,0 Nm. Stosowanie klucza dynamometrycznego eliminuje ryzyko pomyłki. Pamiętaj też, że zbyt mocne dokręcenie może przeciąć rdzeń przewodu siła docisku musi być precyzyjnie dobrana do średnicy żyły.

Użycie niewłaściwego typu złączki do materiału przewodu

Przewody aluminiowe wymagają specjalnych złączek z powłoką antykorozyjną, ponieważ aluminium reaguje z miedzią w obecności wilgoci, powodując degradację połączenia. Próba łączenia aluminium z miedzią za pomocą standardowej złączki śrubowej to proszenie się o kłopoty już po kilku miesiącach miejsce styku ulega korozji kontaktowej. Zawsze sprawdzaj oznaczenie złączki: symbole Cu-Al lub Al-Cu potwierdzają kompatybilność z połączeniami różnoimiennych metali.

Zbyt krótkie oderwanie izolacji i wynikające zagrożenia

Kiedy odsłonięty odcinek rdzenia jest krótszy niż 8 mm, żyła nie wchodzi wystarczająco głęboko w mechanizm złączki. Skutkuje to niestabilnym stykiem, który pod wpływem drgań lub termicznych zmian wymiarowych poluzowuje się z czasem. Ponadto zbyt krótka końcówka utrudnia prawidłowe skręcenie ze sobą trzech przewodów. Konsekwencja? Miejsce połączenia staje się punktem generującym ciepło źródłem potencjalnego pożaru.

Pominięcie izolacji końcowej połączenia

Wielu amatorów uznaje samo zamocowanie przewodów w złączce za wystarczające, pomijając dodatkową izolację. To poważny błąd nagie metalowe elementy stykowe są narażone na wilgoć, kurz i przypadkowy kontakt z innymi przewodnikami. Koszulka termokurczliwa lub taśma izolacyjna to obowiązkowy element wykończenia połączenia. Brak izolacji końcowej to najczęstsza przyczyna awarii instalacji elektrycznych w budynkach mieszkalnych.

Niestaranne oznakowanie przewodów i pomyłki w identyfikacji

Podczas pracy z wieloma przewodami łatwo o pomyłkę w przyporządkowaniu kolorów na przykład pomylenie fazy z neutralem. Konsekwencje takiego błędu mogą być fatalne: od nieprawidłowego działania urządzeń po zwarcie przy ponownym włączeniu zasilania. Profesjonaliści stosują oznaczniki kablowe jeszcze przed rozpoczęciem jakichkolwiek manipulacji przy przewodach. Zasada jest prosta: najpierw oznacz, potem odłączaj, na końcu łącz.

Naruszenie ciągłości izolacji podczas ściągania osłony

Używanie zwykłych szczypiec zamiast ściągacza izolacji to ryzyko nacięcia lub miażdżenia rdzenia. Uszkodzona struktura metalu tworzy punkt osłabienia mechanicznego przewód może się przełamać nawet po latach eksploatacji, gdy drgania lub naprężenia zakończą dzieło zniszczenia. Warto zainwestować w porządny ściągacz z regulowaną głębokością cięcia. Kosztuje kilkadziesiąt złotych, a oszczędza mnóstwo problemów.
