Jak połączyć przewody elektryczne w puszce – krok po kroku

Zepsuta instalacja elektryczna potrafi zamienić spokojny wieczór w koszmar. Gdy jedna puszka odmawia posłuszeństwa, reszta systemu nagle staje pod znakiem zapytania, a Ty stoisz przed dylematem: wzywać elektryka za kilkaset złotych czy spróbować samodzielnie. Łączenie przewodów w puszce elektrycznej to zadanie, które przy odrobinie wiedzy można wykonać bezpiecznie i trwale, a efektywna instalacja oznacza spokój na lata. Wystarczy zrozumieć kilka zasad, które determinują niezawodność połączenia.

• Niezbędne narzędzia i materiały do połączenia przewodów
• Zasady bezpieczeństwa przy łączeniu przewodów w puszce
• Krok po kroku połączenie przewodów w puszce
• Najczęstsze błędy i jak ich unikać
• Pytania i odpowiedzi: Jak połączyć przewody elektryczne w puszce

Niezbędne narzędzia i materiały do połączenia przewodów

Każda profesjonalna interwencja zaczyna się od właściwego wyposażenia. Bez odpowiednich narzędzi nawet najprostsze połączenie może okazać się źródłem problemów. Szczypce do ściągania izolacji z regulowaną głębokością skoku pozwalają na precyzyjne usunięcie otuliny bez naruszenia żyły miedzianej, co ma kluczowe znaczenie dla zachowania przekroju przewodnika na poziomie nominalnym 1,5 mm² lub 2,5 mm² w obwodach oświetleniowych i gniazdowych.

Śrubokręt izolowany o minimalnej wytrzymałości dielektrycznej 1000 V stanowi absolutne minimum w kontekście bezpieczeństwa osobistego. Warto zainwestować w model z twardą stalą chromowo-wanadową, ponieważ miękkie końcówki niestety gniotą się przy dociskaniu zacisków w puszce, a to prowadzi do powstawania punktów o podwyższonemu oporze styku. Właśnie w tych punktach generuje się ciepło podczas przepływu prądu obciążeniowego, co w skali miesięcy może doprowadzić do stopienia izolacji.

Przygotuj również próbnik napięcia klasy II z wyświetlaczem cyfrowym. Urządzenie to pozwala nie tylko wykryć obecność napięcia, ale również sprawdzić ciągłość obwodu po zakończeniu prac, co stanowi element procedury odbiorczej wymaganej przez normę PN-HD 60364. Miernik uniwersalny o zakresie pomiaru rezystancji od 0,1 Ω do 20 MΩ przyda się przy weryfikacji jakości połączeń przed zamknięciem puszki.

Podobny artykuł Jak połączyć 3 przewody elektryczne

Jeśli chodzi o materiały łączące, masz do dyspozycji trzy główne kategorie. Nakrętki samoblokujące z tworzywa (kategoria ertalon) sprawdzają się w instalacjach starego typu, gdzie żyły są sztywne i jednodrutowe. Złączki dźwigniowe wielokrotnego użytku umożliwiają szybki montaż i demontaż bez narzędzia, a ich mechanizm docisku sprężynowego utrzymuje siłę zacisku niezależnie od temperatury otoczenia. Tulejki zaciskane wymagają specjalnej obcęgi, ale zapewniają najwyższą stabilność połączenia w warunkach wibracji czy zmiennych obciążeń mechanicznych.

Tulejki należy stosować tam, gdzie przewody wielodrutowe ulegają degradacji pod wpływem wielokrotnego zginania, na przykład przy ruchomych elementach instalacji oświetlenia. Złączki dźwigniowe sprawdzają się znakomicie w puszkach podtynkowych, gdzie przestrzeń robocza jest ograniczona, a wymiana komponentu w przyszłości może okazać się konieczna. Nakrętki pozostają wierne tradycyjnym instalacjom z przewodami jednodrutowymi o przekroju 1,5 mm².

Zasady bezpieczeństwa przy łączeniu przewodów w puszce

Bezwzględne odłączenie napięcia stanowi fundament całej procedury. Sama decyzja o wyłączeniu bezpiecznika to dopiero początek drogi. Weryfikacja stanu faktycznego za pomocą próbnika napięcia jest obligatoryjna, ponieważ źle oznakowane obwody w rozdzielniku zdarzają się znacznie częściej, niż zakłada przeciętny użytkownik. Kolejnym krokiem powinno być wyłączenie wszystkich sąsiednich obwodów w danej strefie, jeśli masz jakiekolwiek wątpliwości co do identyfikacji właściwego obwodu.

Warto przeczytać także o Jak połączyć przecięty kabel elektryczny

Wilgotność stanowi śmiertelne zagrożenie w kontekście porażenia prądem. Prace przy instalacji elektrycznej można prowadzić wyłącznie w warunkach suchych, co oznacza zarówno brak opadów atmosferycznych, jak i eliminację źródeł wilgoci w bezpośrednim otoczeniu roboczym. Mówiąc wprost: nie łącz przewodów w łazience, gdy ktoś właśnie brał prysznic, ani na zewnątrz budynku podczas deszczu. Woda stanowi doskonały przewodnik jonów, a kontakt skóry z wilgotną powierzchnią obniża opór elektryczny ciała ludzkiego do wartości rzędu 300-500 Ω.

Dobór środków ochrony indywidualnej wykracza poza samą izolację dłoni. Okulary ochronne z certyfikatem EN 166 chronią przed przypadkowym wyskoczeniem pojedynczych drucików miedzianych podczas stripowania żyły wielodrutowej. Rękawice elektroizolacyjne klasy 00 (rated for 500 V AC) stanowią rekomendację, nie luźną sugestię, w kontekście pracy w puszkach wielokrotnych z niewyłączonymi obwodami w pobliżu.

Zrozumienie kolorystyki przewodów eliminuje połowę potencjalnych błędów w instalacji. Przewód fazowy (L) występuje w kolorach brązowym, czarnym lub szarym i wymaga szczególnej ostrożności, ponieważ to on dostarcza napięcie do odbiornika. Przewód neutralny (N) jest zawsze niebieski i w prawidłowo działającym obwodzie nie powinien przenosić napięcia względem ziemi, choć w praktyce różnice potencjałów bywają mierzalne. Przewód ochronny (PE) ma izolację żółto-zieloną i pełni funkcję drogi powrotnej dla prądów upływowych oraz fault current w sytuacjach awaryjnych. Pomylenie tych przewodów skutkuje nie tylko nieprawidłowym działaniem instalacji, ale przede wszystkim stanowi zagrożenie porażeniowe przy pierwszej awarii urządzenia.

Zobacz Jak połączyć dwa przewody elektryczne

Krok po kroku połączenie przewodów w puszce

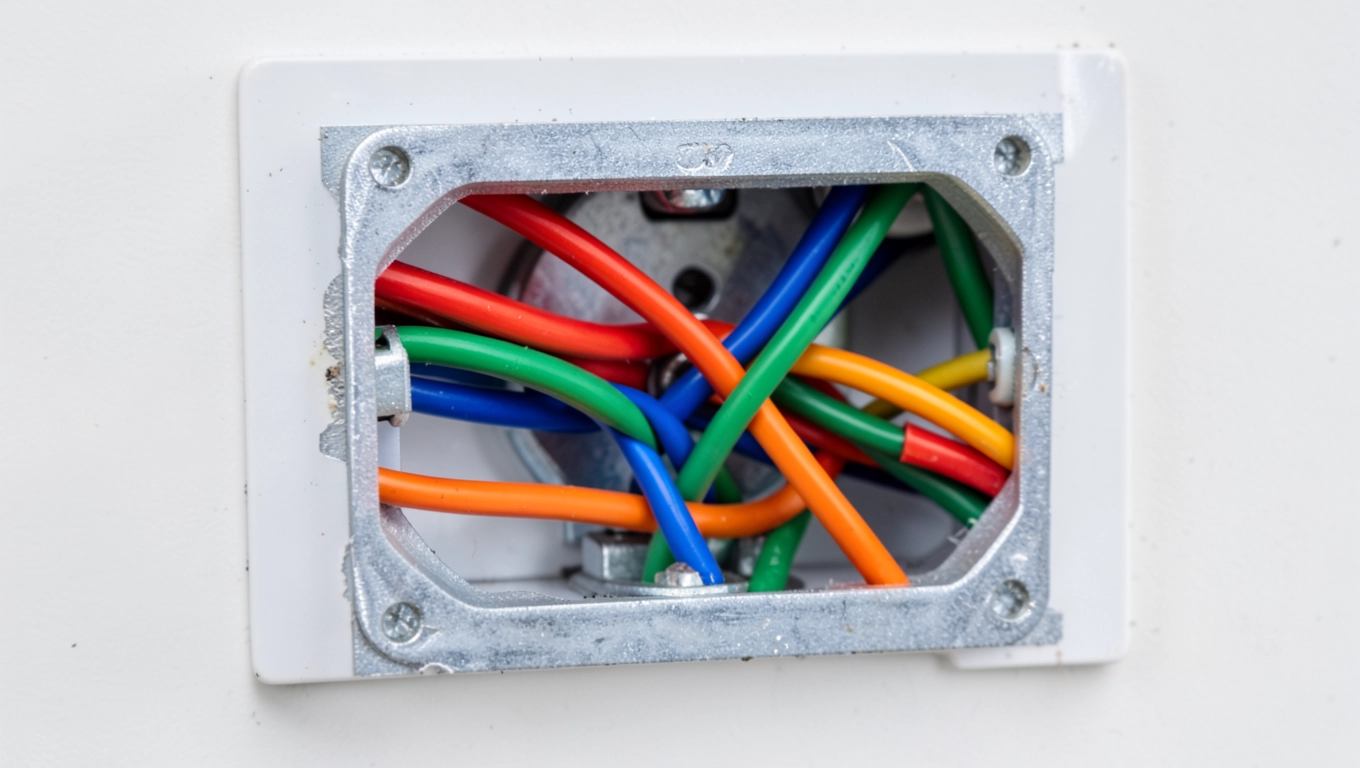

Otwórz puszkę i zapoznaj się z jej wnętrzem przed przystąpieniem do jakichkolwiek działań. Kabel wprowadzany jest przez dławik uszczelniający, który należy najpierw poluzować, aby umożliwić swobodne manewrowanie przewodami. Wnętrze puszki powinno być czyste i suche, bez śladów korozji czy wilgoci. Jeśli zauważysz ślady przepalenia na ściankach, oznacza to, że ktoś wcześniej dopuścił do przegrzania połączenia, co powinno Cię zaniepokoić i skłonić do dokładniejszej inspekcji.

Ściągnij izolację z końcówek przewodów na długość odpowiadającą głębokości zacisku w wybranej złączce. Dla złączek dźwigniowych typu WAGO-style typowa wartość wynosi 10-12 mm, dla nakrętek minimum 15 mm, a dla tulejek tyle, ile wynosi długość metalowej tulei plus 2 mm zapasu na wyprowadzenie. Precyzja w tym zakresie ma znaczenie: zbyt krótka żyła nie zapewni wystarczającego kontaktu, zbyt długa będzie wystawać poza obudowę złączki i stworzy ryzyko zwarcia.

Wkładanie przewodów wielodrutowych do złączek dźwigniowych wymaga szczególnej uwagi. Każda druciana nitka musi znaleźć się wewnątrz mechanizmu zaciskowego, w przeciwnym razie część prądu popłynie przez niewłaściwą drogę. Delikatne skręcenie końcówki żyły palcami przed włożeniem stabilizuje geometrię i ułatwia prawidłowe osadzenie. Nie używaj szczypiec do zagęszczania końcówki, ponieważ zgnieciona żyła traci elastyczność, a jej styk z powierzchnią stykową złączki będzie niejednorodny.

Po wykonaniu połączeń przewodów fazowych, neutralnych i ochronnych pora na weryfikację zgodnie ze schematem instalacji. Schemat elektryczny rozdzielnika dla obwodu oświetlenia jednobiegunowego pokazuje, że wyłącznik oświetlenia przerywa wyłącznie przewód fazowy, podczas gdy neutralny przechodzi przez puszkę bez przerwy i łączy się bezpośrednio z oprawą. Neutrals are never interrupted in a single-pole switch circuit. This is a critical rule that distinguishes a properly designed lighting circuit from a faulty installation that may appear functional but poses hidden dangers.

Dokładność rozmieszczenia przewodów wewnątrz puszki wpływa na trwałość połączenia bardziej, niż mogłoby się wydawać. Luźno upakowane żyły ocierające się o siebie podczas rozszerzania termicznego metalu prowadzą do zmęczenia materiału, co objawia się przerwami w obwodzie rozpoznawanymi jako migotanie światła. Przewody należy układać z naturalnym promieniem gięcia, unikając ostrych zagięć o kącie mniejszym niż 90 stopni w odległości mniejszej niż pięciokrotność średnicy zewnętrznej kabla od punktu wejścia do puszki. Ta zasada wynika z fizyki plastyczności metalu i zapobiega powstawaniu mikropęknięć w żyłach przy wielokrotnych cyklach temperaturowych.

Zamknięcie puszki to ostatni etap, ale nie mniej istotny. Dławik uszczelniający należy dokręcić z wyczuciem, aby nie uszkodzić powłoki kabla ani nie wywrzeć nacisku na połączenia przewodów wewnątrz. Pokrywa puszki musi przylegać szczelnie, chroniąc złączki przed pyłem i wilgocią. Norma PN-EN 60670 precyzuje stopień ochrony IP minimum 20 dla puszek w suchych pomieszczeniach mieszkalnych, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz brak szczelności wobec wody.

Najczęstsze błędy i jak ich unikać

Pozostawienie gołej miedzi widocznej poza złączką to błąd, który praktycznie zawsze prowadzi do zwarcia. Każdy segment żyły przewodzącej prąd musi być pokryty izolacją lub znajdować się wewnątrz obudowy złączki certyfikowanej do użytku w instalacjach elektrycznych. Przewód o przekroju 2,5 mm² w obwodzie gniazdowym przenosi bezpiecznie 16 amperów, a każdy goły odcinek o długości powyżej 3 mm stanowi potencjalny punkt kontaktu z obudową puszki lub sąsiednim przewodem.

Niewystarczający kontakt w złączce objawia się przegrzewaniem punktu połączenia. Temperatura rośnie stopniowo, izolacja staje się krucha, a w skrajnych przypadkach dochodzi do zapłonu. Czarna sadza na wewnętrznej stronie pokrywy puszki to wizualny dowód na taki proces, który mógł trwać tygodnie lub miesiące, zanim użytkownik zauważył nieprawidłowości. Prewencja polega na używaniu złączek o właściwej kategorii obciążalności prądowej, co w praktyce oznacza unikanie tanich zamienników bez oznaczeń producenta i certyfikatu CE.

Mylenie przewodów fazowego i neutralnego to błąd konstrukcyjny, który użytkownik wykrywa najczęściej dopiero przy pierwszej naprawie urządzenia. Wyłącznik oświetleniowy w obwodzie z odwróconą polaryzacją nadal działa, ale urządzenia podłączone do gniazd w tej samej strefie mogą wykazywać anomalie działania. Wykrycie takiej pomyłki wymaga próbnika fazy i weryfikacji rozmieszczenia żył w rozdzielniku, a nie tylko w puszce.

Zbyt mocne dokręcenie zacisków śrubowych w puszkach z nakrętkami dociskowymi prowadzi do odkształcenia żyły, szczególnie gdy mamy do czynienia z przewodem jednodrutowym o przekroju 1,5 mm². Punkt ściskania staje się miejscem koncentracji naprężeń mechanicznych, a metal pod wpływem naprzemiennego obciążenia termicznego pęka po kilku miesiącach użytkowania. Rozwiązanie tego problemu wymaga wymiany całego odcinka przewodu od puszki do najbliższego punktu rozdziału.

Pominięcie przewodu ochronnego (PE) w obwodzie, który tego wymaga, stanowi naruszenie podstawowej zasady bezpieczeństwa. Gniazdo wtykowe bez podłączenia do uziemienia może funkcjonować latami bez widocznych problemów, ale awaria urządzenia z separacją galwaniczną wewnętrzną sprawi, że obudowa urządzenia znajdzie się pod napięciem fazowym. Kontrola szczelności połączeń po zakończeniu prac powinna obejmować sprawdzenie obecności i ciągłości przewodu ochronnego w każdym punkcie obwodu.

Dbanie o szczegóły podczas łączenia przewodów w puszce to inwestycja w bezpieczeństwo Twojego domu na długie lata. Prawidłowo wykonane połączenie nie wymaga konserwacji ani okresowych przeglądów, a instalacja działa bezawaryjnie przez dekady. Jeśli podczas pracy napotkasz sytuację wykraczającą poza Twój poziom doświadczenia, warto skonsultować się z elektrykiem posiadającym uprawnienia SEP.
