Dlaczego ciśnienie w otwartej instalacji CO tak ważne? Poradnik 2026

Z ą na manometrze i niepokojem, czy aby na pewno wszystko pracuje jak należy tak wygląda poniedziałkowy poranek wielu właścicieli domów z otwartą instalacją centralnego ogrzewania. Wczoraj ciśnienie oscylowało w granicach 1,5 bara, dziś rano spadło do 1,2, a kocioł wyraźnie gorzej radzi sobie z ogrzewaniem górnych kondygnacji. Problem nie wydaje się poważny, ale bez jasnej odpowiedzi na pytanie o właściwe ciśnienie trudno podjąć racjonalną decyzję czy czekać, działać samodzielnie, a może jednak wezwać fachowca. Ten artykuł dostarcza konkretnych wartości, mechanizmów i praktycznych wskazówek, które pozwolą Ci opanować sytuację, zanim drobny spadek przerodzi się w poważną awarię całego systemu grzewczego.

• Optymalne ciśnienie w otwartej instalacji CO zalecane zakresy
• Co wpływa na ciśnienie w otwartej instalacji CO?
• Jak sprawdzić i regulować ciśnienie w instalacji CO?
• Normy i przepisy dotyczące ciśnienia w instalacjach ogrzewania
• Jakie ciśnienie w instalacji CO otwartej? Najczęściej zadawane pytania

Optymalne ciśnienie w otwartej instalacji CO zalecane zakresy

W otwartej instalacji centralnego ogrzewania ciśnienie wody odzwierciedla siłę, z jaką medium transportowe pokonuje opory hydrauliczne całego obiegu. Wartość ta nie jest arbitralna wynika z fizycznych parametrów układu, wysokości budynku oraz wydajności pompy obiegowej zamontowanej w kotle. Zimą, gdy temperatura wody spada po rozpaleniu paleniska, ciśnienie naturalnie rośnie, a latem, podczas postoju instalacji, wraca do wartości wyjściowej, determinowanej wysokością słupa wody w naczyniu wzbiorczym.

Przy zimnym napełnianiu instalacji optymalne ciśnienie oscyluje zazwyczaj w przedziale od 1,0 do 1,5 bara. To wartość, przy której większość systemów domowych niezależnie od tego, czy mowa o budynku jednorodzinnym z parterem i poddaszem użytkowym, czy też o trzykondygnacyjnej kamienicy działa bezproblemowo. Gdy instalacja osiąga temperaturę roboczą, ciśnienie przesuwa się w górę zakresu, osiągając momentami 1,5 do 2,0 bara, co stanowi naturalną konsekwencję termicznej ekspansji wody. Warto przy tym pamiętać, że różnica między ciśnieniemminimalnym a maksymalnym nie powinna przekraczać około 0,3 bara w spoczynku większe wahania sygnalizują problemy z wentylacją lub nieszczelnością.

W budynkach wysokich, gdzie piony grzewcze rozciągają się przez trzy lub więcej kondygnacji, konieczne jest utrzymywanie wyższego ciśnienia wyjściowego sięgającego niekiedy 2,0-2,5 bara przy zimnym napełnianiu. Woda musi bowiem pokonać znacznie większą wysokość hydrostatyczną, aby dotrzeć do najwyższych grzejników bez tworzenia stref stagnacyjnych, w których nośnik ciepła stoi w miejscu zamiast krążyć. Ciśnienie poniżej 1,5 bara w takiej instalacji skutkuje nierównomiernym nagrzewaniem górnych kondygnacji, co mieszkańcy odczuwają jako niedogrzewanie pomieszczeń pomimo prawidłowo pracującego kotła.

Zobacz także Jakie ciśnienie w instalacji co z pompa ciepła

Nowoczesne kotły gazowe oraz pompy ciepła wyposażone są w manometry cyfrowe i systemy automatycznej regulacji ciśnienia, które informują użytkownika o przekroczeniu wartości krytycznych. W przypadku spadku poniżej 1,0 bara większość urządzeń blokuje pracę palnika w trybie awaryjnym, co chronić ma wymiennik ciepła przed przegrzaniem przy zbyt niskim przepływie. Sygnał niskiego ciśnienia to dla instalacji otwartej znak, że należy jak najszybciej uzupełnić wodę w układzie, zwłaszcza jeśli różnica temperatur między wyjściem a powrotem kotła przekracza 20°C.

Zalecenia producentów kotłów stanowią punkt odniesienia, ale nie powinny być traktowane jako wartości absolutne odcięte od kontekstu instalacji. W dokumentacji technicznej większości urządzeń znajdziemy przedziały 1,0-2,0 bara jako typowy zakres roboczy, przy czym producenci zastrzegają, że optymalne ciśnienie zależy od pojemności wodnej całego układu, wysokości statycznej oraz mocy nominalnej kotła. Dla przykładu, instalacja o pojemności 50 litrów w budynku dwukondygnacyjnym będzie wymagać wyższego ciśnienia niż identyczny kocioł pracujący w domu parterowym o identycznej mocy, ponieważ większa objętość wody generuje wyższe obciążenie hydrostatyczne.

Normy branżowe, w tym wytyczne dotyczące projektowania instalacji centralnego ogrzewania, nie narzucają sztywnych wartości ciśnienia dla instalacji otwartych, lecz określają wymagania dotyczące zdolności naczynia wzbiorczego do kompensacji przyrostu objętości wody grzewczej. Przyrost ten wynosi około 4% objętości roboczej medium przy wzroście temperatury od 20°C do 90°C, co w praktyce oznacza, że naczynie wzbiorcze musi pomieścić dodatkową objętość medium bez wzrostu ciśnienia powyżej wartości maksymalnej dopuszczalnej dla całego układu.

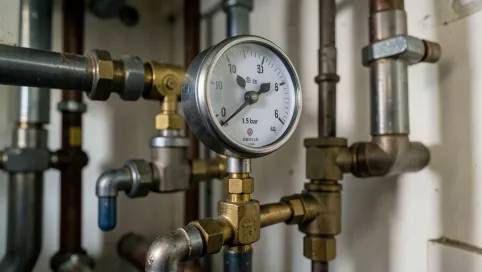

Powiązany temat Ciśnienie w instalacji CO w bloku

Co wpływa na ciśnienie w otwartej instalacji CO?

Zmiany ciśnienia w otwartej instalacji centralnego ogrzewania nie są przypadkowe każde wahanie ma swoją przyczynę, którą doświadczony hydraulik potrafi zidentyfikować w ciągu kilku minut obserwacji pracy układu. Podstawowym czynnikiem determinującym wartość ciśnienia jest temperatura medium grzewczego. Woda o temperaturze 90°C zajmuje około 3,5% więcej objętości niż woda o temperaturze 20°C, co przekłada się na wzrost ciśnienia rzędu 0,2-0,4 bara w zamkniętym segmencie instalacji, zanim nadmiar objętości znajdzie ujście do naczynia wzbiorczego. Zjawisko to jest całkowicie naturalne i samo w sobie nie stanowi problemu, o ile ciśnienie mieści się w dopuszczalnych granicach przez cały cykl pracy kotła.

Nieszczelności w połączeniach rurowych, zaworach termostatycznych lub samej obudowie kotła stanowią najczęstszą przyczynę systematycznego spadku ciśnienia w czasie eksploatacji. Mikroskopijne przecieki na połączeniach gwintowanych potrafią zużywać od kilkudziesięciu mililitrów do kilku litrów wody dziennie, co przy małej pojemności instalacji przekłada się na zauważalny spadek wskazań manometru w perspektywie tygodnia lub dwóch. Warto wiedzieć, że ciśnienie spada najszybciej nocą, gdy kocioł pracuje na obniżonej temperaturze i instalacja ostyga skroplona para wodna zostaje w przewodach, a spadek temperatury powoduje malejące ciśnienie statyczne.

Obecność powietrza w grzejnikach lub przewodachzbiorczych zakłóca przepływ wody w sposób paradoksalny powietrze jako medium ściśliwe zachowuje się jak elastyczny amortyzator, który absorbuje przyrosty ciśnienia generowane przez pracujący kocioł. W rezultacie manometr może wskazywać wartość niższą niż rzeczywiste ciśnienie wody, ponieważ część energii ciśnienia zużywa się na sprężenie warstwy powietrza zamkniętej w najwyżej położonych odcinkach instalacji. Powietrze w systemie objawia się charakterystycznym bulgotaniem w pionach, nierównomiernym nagrzewaniem grzejników oraz spadkiem temperatury powrotu w kotle poniżej wartości oczekiwanych dla danej mocy.

Przeczytaj również o Próba szczelności instalacji gazowej Jakie ciśnienie

Korozja wewnętrzna rur stalowych, szczególnie w starszych instalacjach wyposażonych w rury bez powłoki antykorozyjnej, prowadzi do stopniowego zarastania przekroju rurociągów produktami utleniania żelaza. Zmniejszona średnica wewnętrzna zwiększa opory przepływu, co wymusza na pompie obiegowej większą pracę i generuje lokalne przyrosty ciśnienia w segmentach instalacji położonych najdalej od kotła. Mierząc ciśnienie na początku i końcu obiegu, można zauważyć różnicę przekraczającą 0,5 bara przy normalnej pracy to sygnał, że przewody wymagają chemicznego oczyszczenia lub wymiany.

Uszkodzone zawory bezpieczeństwa stanowią odrębną kategorię problemów, ponieważ objawiają się nie spadkiem, lecz wzrostem ciśnienia powyżej wartości maksymalnej. Zawór bezpieczeństwa otwierający się przy ciśnieniu 3,0 bara powinien zapobiegać przekroczeniu tej wartości, ale zużyty zawór może pozostawać uchylony nawet przy ciśnieniu 1,5 bara, powodując powolne, ale systematyczne wycieki wody do kanalizacji. Efekt jest identyczny jak w przypadku nieszczelności ciśnienie spada, kocioł sygnalizuje błąd, a użytkownik systematycznie uzupełnia wodę, nie zdając sobie sprawy, że każda kropla trafia prosto do ścieku.

Znaczenie wysokości budynku dla projektowanego ciśnienia

Wysokość budynku determinuje minimalne ciśnienie hydrostatyczne, które musi panować w najniższym punkcie instalacji, aby woda mogła dotrzeć do najwyżej położonego grzejnika bez tworzenia podciśnienia smugowego. Dla każdych 10 metrów wysokości słupa wody ciśnienie statyczne wzrasta o około 1,0 bara, co oznacza, że w budynku trzykondygnacyjnym o wysokości 8 metrów na kondygnację instalacja wymaga minimalnego ciśnienia rzędu 2,4 bara przy zimnym napełnianiu, aby woda w górnych grzejnikach nie stagnowała przy zgaszonym kotle. Wartość ta rośnie proporcjonalnie do spadku temperatury wody powrotnej, ponieważ chłodniejsze medium ma wyższą gęstość i wywiera większe ciśnienie hydrostatyczne na dolne warstwy kolumny wodnej.

Projektanci instalacji centralnego ogrzewania uwzględniają tak zwany zastój grawitacyjny zjawisko polegające na naturalnej cyrkulacji wody wywołanej różnicą gęstości między gorącym medium w pionach spływowych a chłodniejszym medium w przewodach powrotnych. W budynkach wysokich zastój grawitacyjny potrafi wspierać pracę pompy obiegowej, redukując jej nominalne obciążenie, ale tylko wtedy, gdy ciśnienie statyczne jest wystarczające, aby pokonać opory geometryczne najwyższego punktu instalacji. Instalacja zaprojektowana z zapasem ciśnienia 0,5 bara ponad minimum teoretyczne działa stabilnie nawet przy częściowej utracie wydajności pompy obiegowej.

Jak sprawdzić i regulować ciśnienie w instalacji CO?

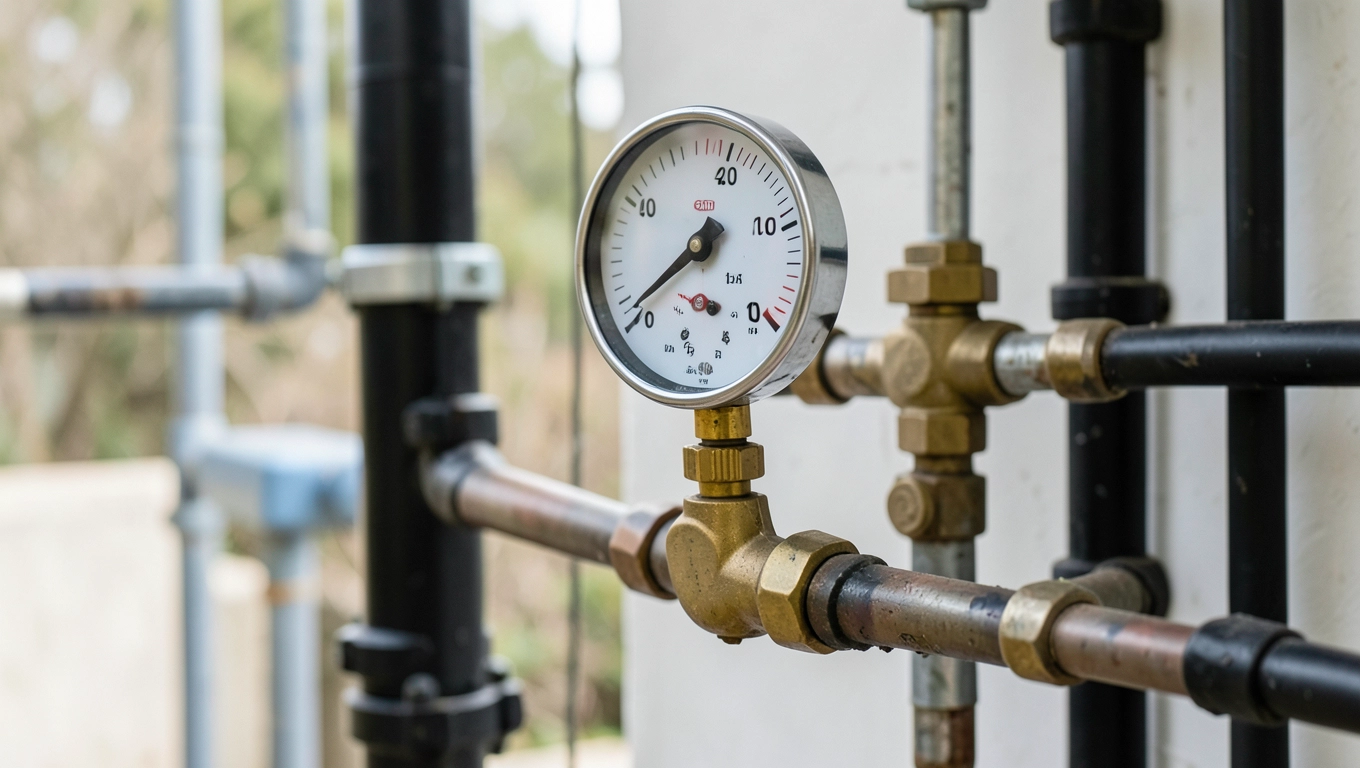

Sprawdzenie ciśnienia w otwartej instalacji centralnego ogrzewania zaczyna się od odczytu wskazań manometru zamontowanego na kotle lub na rozdzielaczu. Manometr powinien znajdować się w najniższym punkcie instalacji lub w bezpośrednim sąsiedztwie kotła, aby wskazania odzwierciedlały ciśnienie robocze całego układu, a nie lokalne wahania spowodowane pracą pompy obiegowej. Warto odczytywać wskazania w dwóch momentach przy wyłączonym kotle po kilku godzinach postoju oraz przy nominalnej temperaturze roboczej medium grzewczego ponieważ różnica między tymi wartościami informuje o poprawności pracy całego systemu.

Uzupełnianie wody w instalacji otwartej wymaga ostrożności i systematyczności. Woda należy dolewać powoli, obserwując wskazania manometru, aż ciśnienie osiągnie wartość z przedziału 1,0-1,5 bara dla budynków niskich lub 1,5-2,0 bara dla obiektów wyższych. Proces ten najlepiej przeprowadzać przy wyłączonym kotle i zimnej instalacji, aby uniknąć termicznego szoku wymiennika ciepła spowodowanego nagłym dopływem zimnej wody. W kotłach dwufunkcyjnych z płytowym wymiennikiem ciśnieniowym nagłe zmniejszenie przepływu przez wtrysk zimnej wody może prowadzić do punktowego przegrzania powierzchni wymiany ciepła i tworzenia mikropęknięć w strukturalnej warstwie blaszki.

Odpowietrzanie grzejników przeprowadza się systematycznie, najlepiej raz w miesiącu w sezonie grzewczym, a przed rozpoczęciem sezonu obligatoryjnie. Procedura polega na otwarciu zaworu odpowietrznika w najwyżej położonym punkcie każdego grzejnika, poczekaniu aż wypłynie strumień wody bez pęcherzy powietrza, a następnie zamknięciu zaworu. Powietrze usunięte z systemu zwiększa efektywną objętość wody krążącej i poprawia dynamikę przepływu, co w rezultacie stabilizuje ciśnienie w całej instalacji manometr przestaje reagować gwałtownymi wahaniami przy zmianie temperatury kotła.

Kontrola szczelności połączeń wymaga systematycznej inspekcji wizualnej przebiegu rurociągów, ze szczególnym uwzględnieniem miejsc trudno dostępnych za warstwą izolacji termicznej, w przestrzeniach między stropami, przy przejściach przez ściany konstrukcyjne. Wilgotne plamy na suficie parteru, rdzawe zacieki na rurach stalowych lub charakterystyczny zapach stojącej wody w piwnicy to sygnały alarmowe wskazujące na przeciek wymagający natychmiastowej interwencji. Wczesne wykrycie nieszczelności pozwala na przeprowadzenie naprawy bez konieczności spuszczania wody z całej instalacji wystarczy odizolować uszkodzony odcinek za pomocą zamknięcia odpowiednich zaworów odcinających, o ile takowe zostały zamontowane przy projektowaniu układu.

Nowoczesne kotły kondensacyjne i pompy ciepła oferują funkcję automatycznego odpowietrzania oraz systematycznego monitoringu ciśnienia z zapisem historii w aplikacji mobilnej. Rozwiązanie to pozwala na śledzenie trendów ciśnienia w perspektywie tygodni i miesięcy, co umożliwia wczesne wykrycie powolnego spadku wynikającego z mikroskopijnych przecieków niewidocznych gołym okiem. System alarmowy informuje użytkownika o spadku ciśnienia poniżej wartości krytycznej, zanim kocioł przełączy się w tryb awaryjny, dając czas na zaplanowanie wizyty hydraulika bez przerywania ogrzewania w środku mroźnej nocy.

Regularne przeglądy techniczne instalacji zalecane co najmniej raz na dwa lata przez Autoryzowanego Serwisu obejmują kalibrację manometrów, sprawdzenie szczelności naczynia wzbiorczego oraz ocenę stanu anody magnezowej w kotłach z wbudowanym zasobnikiem ciepłej wody użytkowej. Anoda magnezowa, zużywając się, chroni wnętrze zasobnika przed korozją elektrochemiczną; jej brak lub całkowite zużycie skutkuje przyspieszoną degradacją zbiornika i możliwością przedostania się medium grzewczego do obiegu ciepłej wody użytkowej, co stanowi poważne zagrożenie sanitarne.

Typowe błędy przy regulacji ciśnienia

Zbyt wysokie ciśnienie przy rozpaleniu kotła, sięgające 2,5 bara lub więcej, stanowi przeciążenie dla zaworu bezpieczeństwa i uszczelek gwintowanych połączeń. Wysokie ciśnienie przyspiesza zużycie zaworów termostatycznych, których uszczelnienia nie są projektowane na długotrwałe obciążenie przekraczające 2,0 bara. Nadmierne ciśnienie jest równie szkodliwe jak niskie zwiększa ryzyko przecieku na połączeniach elastycznych i przyspiesza degradację uszczelki gwintowej w kolanach i trójnikach wykonanych z mosiądzu.

Ignorowanie wskazań manometru podczas długiego postoju instalacji to błąd, który może kosztować drogo. W okresie letnim, gdy kocioł nie pracuje, ciśnienie w instalacji powinno być stabilne każdy spadek sygnalizuje przeciek, który w sezonie grzewczym objawi się znacznie poważniejszymi konsekwencjami. Systematyczne sprawdzanie manometru raz w tygodniu, nawet gdy ogrzewanie nie pracuje, pozwala wychwycić problem w fazie zalążkowej.

Korekta ciśnienia tylko na podstawie odczytu przy pracującym kotle prowadzi do błędnych wniosków, ponieważ podwyższona temperatura zawyża wskazania o 0,2-0,4 bara względem stanu faktycznego przy zimnej instalacji. Parametr porównawczy zawsze odnosić należy do wartości mierzonych w identycznych warunkach temperaturowych najlepiej rano, przed pierwszym uruchomieniem kotła, gdy instalacja osiągnęła temperaturę otoczenia.

Normy i przepisy dotyczące ciśnienia w instalacjach ogrzewania

Projektowanie instalacji centralnego ogrzewania w Polsce podlega wymogom zawartym w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które określa minimalne parametry dla układów grzewczych w budynkach mieszkalnych i użyteczności publicznej. Instalacje otwarte muszą spełniać wymagania dotyczące maksymalnego ciśnienia roboczego nieprzekraczającego wartości znamionowej najsłabszego elementu w układzie zazwyczaj jest to zawór bezpieczeństwa kalibrowany na 3,0 lub 4,0 bara w zależności od mocy kotła i pojemności wodnej instalacji.

Norma PN-EN 12828 definiuje wymagania projektowe dla systemów centralnego ogrzewania, w tym metodologię doboru naczyń wzbiorczych kompensujących zmiany objętości medium grzewczego. Dla instalacji otwartych norma ta określa minimalną pojemność naczynia wzbiorczego jako funkcję całkowitej objętości wody w układzie oraz maksymalnej temperatury roboczej przy temperaturze 90°C pojemność naczynia musi wynosić co najmniej 5% objętości całkowitej medium w instalacji, co w praktyce oznacza, że dla instalacji o pojemności 100 litrów naczynie wzbiorcze musi pomieścić minimum 5 litrów wody bez wzrostu ciśnienia powyżej wartości dopuszczalnej.

Okresowe przeglądy instalacji cieplnych reguluje art. 62 ustawy Prawo budowlane, według którego właściciele i zarządcy budynków są zobowiązani do przeprowadzania okresowych kontroli stanu technicznego przewodów kominowych oraz instalacji gazowych i wentylacyjnych, a w przypadku instalacji ogrzewczych kontroli efektywności energetycznej. Kontrola ta obejmuje ocenę szczelności instalacji, prawidłowości działania urządzeń regulacyjnych oraz zgodności ciśnienia roboczego z parametrami określonymi w dokumentacji technicznej kotła. Protokół z przeglądu powinien zawierać wartość ciśnienia mierzonego przy zimnym zasilaniu, datę pomiaru oraz ocenę stanu technicznego naczynia wzbiorczego.

Parametry wody użytkowanej do napełniania instalacji grzewczej powinny spełniać wymagania normy PN-EN 12845 w zakresie twardości, pH i zawartości tlenu rozpuszczonego. Twarda woda sprzyja powstawaniu osadów węglanowych na wewnętrznych ściankach rur, co zmniejsza efektywny przekrój przepływowy i zwiększa opory hydrauliczne instalacji, prowadząc do podwyższenia ciśnienia w odległych punktach układu przy nie zmienionej wydajności pompy obiegowej. Woda o pH poniżej 7 przyspiesza korozję żelaza w instalacjach stalowych, co skutkuje stopniowym zarastaniem rurociągów i koniecznością częstszego uzupełniania ciśnienia z powodu zmniejszonej pojemności wodnej instalacji.

Różnice między instalacjami otwartymi a zamkniętymi

Instalacja otwarta różni się od zamkniętej przede wszystkim sposobem kompensacji przyrostu objętości medium grzewczego w systemie otwartym nadmiar wody odprowadzany jest do naczynia wzbiorczego połączonego z atmosferą, podczas gdy w instalacji zamkniętej nadmiar objętości pochłania zamknięty zbiornik membranowy wyposażony w komorę sprężonego azotu. Ciśnienie w instalacji zamkniętej może być wyższe typowo 1,5-2,5 bara przy zimnym napełnianiu ponieważ układ nie jest ograniczony wysokością słupa wody w naczyniu wzbiorczym, lecz wytrzymałością membrany i zaworu bezpieczeństwa. System zamknięty eliminuje parowanie wody do atmosfery, co zmniejsza straty medium, ale wymaga regularnej kontroli ciśnienia w komorze azotowej zbiornika przeponowego.

Wybór między instalacją otwartą a zamkniętą determinowany jest najczęściej mocą kotła oraz preferencjami inwestora. Systemy otwarte sprawdzają się w budynkach o niewielkiej mocy grzewczej, do 30 kW, gdzie naturalna cyrkulacja wspomaga pracę pompy obiegowej i redukuje ryzyko awarii wynikającej z zaniku zasilania elektrycznego. Instalacje zamknięte oferują wyższą efektywność energetyczną dzięki możliwości pracy przy wyższych temperaturach powrotu, lecz wymagają większej dyscypliny w zakresie konserwacji i regularnych przeglądów ciśnienia w zbiorniku przeponowym.

Ciśnienie w instalacji CO otwartej to parametr, który wymaga zrozumienia mechanizmów fizycznych nim rządzących, a nie wyłącznie zapamiętania konkretnych wartości liczbowych. Znajomość czynników wpływających na wahania ciśnienia, umiejętność interpretacji wskazań manometru w kontekście temperatury instalacji oraz regularna konserwacja pozwalają utrzymać system grzewczy w stanie zapewniającym komfort cieplny i bezawaryjną pracę przez dziesięciolecia. Warto traktować manometr jako narzędzie diagnostyczne, a nie wyłącznie wskaźnik alarmowy systematyczna obserwacja trendów ciśnienia w perspektywie miesięcy pozwala przewidywać awarie, zanim te przekształcą się w kosztowne naprawy.
