Jaki przewód do instalacji 3‑fazowej? Poradnik 2026

Planując instalację elektryczną w domu jednorodzinnym, prędzej czy później natkniesz się na dylemat: czy wystarczy standardowe zasilanie jednofazowe, czy potrzebujesz czegoś mocniejszego. Wybór odpowiedniego przewodu do instalacji 3-fazowej to nie abstrakcyjny problem teoretyczny to decyzja, która wpływa bezpośrednio na bezpieczeństwo Twojego domu, możliwość podłączenia urządzeń i wysokość rachunków za energię. Wbrew pozorom nie chodzi tylko o grubość kabla, ale o całą filozofię rozdziału mocy, która może albo oszczędzać Twoje pieniądze, albo generować niepotrzebne straty przez następne dekady.

• Jak dobrać przekrój przewodów dla trójfazowej instalacji?
• Ile żył potrzebujesz w przewodzie do instalacji 3‑fazowej?
• Oznaczenia przewodów L1, L2, L3, N i PE co oznaczają?
• Pytania i odpowiedzi dotyczące przewodów do instalacji 3-fazowej

Jak dobrać przekrój przewodów dla trójfazowej instalacji?

Dobór przekroju przewodów to serce każdej instalacji trójfazowej. Samo pojęcie przekroju oznacza powierzchnię przekroju poprzecznego jednego żyły przewodu wyrażoną w milimetrach kwadratowych. Im większa ta wartość, tym mniejszy opór elektryczny i tym mniej energii tracisz na drodze od transformatora do gniazdka. Dla instalacji domowej najczęściej spotykasz przewody o przekrojach 1,5 mm², 2,5 mm², 4 mm², 6 mm², a w przypadku mocnych odbiorników nawet 10 mm² lub 16 mm².

Podstawowa zasada brzmi następująco: przekrój musi być wystarczający, aby żyła nie nagrzewała się powyżej bezpiecznej temperatury pracy, a spadek napięcia na całej długości linii nie przekraczał dopuszczalnych 3% dla obwodów oświetleniowych i 5% dla obwodów silnikowych. Fizyka tego zjawiska jest prosta prąd płynący przez przewodnik napotyka opór, który rozkłada się na całej długości kabla, zamieniając część energii elektrycznej w ciepło. Ten efekt staje się tym bardziej widoczny, im dłuższy jest przewód i im większy prąd przez niego płynie.

Aby precyzyjnie dobrać przekrój dla konkretnego obwodu trójfazowego, posłuż się wzorem: S = √3 × U × I × cosφ / (γ × ΔU), gdzie S to szukany przekrój w mm², U to napięcie międzyfazowe równe 400 V, I to prąd znamionowy odbiornika w amperach, cosφ to współczynnik mocy (dla urządzeń rezystencyjnych 1,0, dla silników elektrycznych 0,8-0,85), γ to konduktywność miedzi wynosząca 56 m/Ω·mm², a ΔU to dopuszczalny spadek napięcia w woltach. Podstawiając konkretne wartości dla obwodu zasilającego kuchenkę elektryczną o mocy 7 kW przy cosφ = 1,0 otrzymasz wymagany przekrój na poziomie 4-6 mm² w zależności od długości przewodu.

Dla uproszczenia możesz też skorzystać z gotowych tabel, które producenci kabli zamieszczają w dokumentacji technicznej. Typowy dom jednorodzinny z ogrzewaniem elektrycznym i pompą ciepła wymaga zazwyczaj przyłącza o mocy 15-25 kW, co przy napięciu trójfazowym 400 V przekłada się na prąd rzędu 22-36 amperów na każdą fazę. W takim przypadku standardowy przewód trójfazowy 5-żyłowy o przekroju 6 mm² (YKY 5×6 mm²) spełnia wszystkie wymagania normy PN-HD 60364, o ile długość linii nie przekracza 50 metrów. Dla dłuższych odległości lub większych mocy rekomendowany jest przekrój 10 mm² lub nawet 16 mm².

Przy doborze przekroju pamiętaj o zjawisku nagrzewania się przewodów podczas pracy ciągłej. Przewód umieszczony w ścianie ma gorsze warunki chłodzenia niż ten poprowadzony w powietrzu, dlatego przy tym samym przekroju dopuszczalny prąd obciążenia różni się w zależności od sposobu instalacji. Norma PN-EN 60364 podaje szczegółowe wartości obciążalności długotrwałej dla różnych warunków przykładowo przewód 2,5 mm² w izolacji PVC prowadzony w ścianie może bezpiecznie przenosić 18 A, podczas gdy ten sam przewód na wolnym powietrzu wytrzymuje nawet 27 A. Te różnice wynikają z fizyki wymiany ciepła między żyłą przewodzącą a otoczeniem i mają kluczowe znaczenie dla trwałości instalacji.

Zapominanie o marginesie bezpieczeństwa to jeden z najczęstszych błędów popełnianych przy projektowaniu instalacji trójfazowych. Zaleca się, aby dobierany przekrój pokrywał nie tylko bieżące zapotrzebowanie, ale także uwzględniał przyszły wzrost mocy instalacji. Jeśli planujesz za kilka lat wymienić kocioł na pompę ciepła lub dobudować garaż z ładowarką do samochodu elektrycznego, lepiej od razu położyć przewody o jeden stopień grubsze. Różnica w cenie między przewodem 6 mm² a 10 mm² przy długości 30 metrów to zaledwie kilkaset złotych niewspółmiernie mało w porównaniu z kosztami wymiany całej linii w gotowym budynku.

Ile żył potrzebujesz w przewodzie do instalacji 3‑fazowej?

Pojęcie liczby żył w przewodzie trójfazowym może początkowo dezorientować, zwłaszcza gdy na co dzień stykasz się z prostszą instalacją jednofazową. Standardowa instalacja trójfazowa w budynku mieszkalnym wymaga minimum czterech żył roboczych trzech faz L1, L2, L3 oraz przewodu neutralnego N. Każda z faz przenosi napięcie 230 V względem przewodu neutralnego, a między dowolnymi dwiema fazami panuje napięcie 400 V. Ta konstrukcja umożliwia rozdzielenie odbiorników na różne fazy, co zmniejsza obciążenie każdej z nich z osobna.

Współczesne normy elektryczne wymagają jednak, aby każda instalacja trójfazowa zawierała również piątą żyłę przewód ochronny PE oznaczany kolorem zielono-żółtym. Ten przewód nie służy do przesyłania energii roboczej, lecz pełni funkcję zabezpieczającą, wyprowadzając potencjał zwarciowy do ziemi i zapewniając prawidłowe działanie zabezpieczeń nadprądowych. W praktyce oznacza to, że najczęściej stosowanym przewodem do instalacji trójfazowej jest wariant pięciożyłowy, oznaczany symbolem np. YKY 5×6 mm², gdzie każda z pięciu żył ma przekrój 6 mm².

Zdarzają się jednak sytuacje, w których instalacja może funkcjonować na czterech żyłach bez przewodu PE dzieje się tak przede wszystkim w starych budynkach z instalacją wykonaną przed wprowadzeniem aktualnych norm. Takie rozwiązanie jest dopuszczalne tylko wtedy, gdy istnieje oddzielny przewód wyrównawczy połączony z główną szyną uziemiającą budynku. Nowoczesne instalacje wymagają jednak bezwzględnie pięciożyłowego układu, ponieważ przewód ochronny stanowi podstawę skutecznej ochrony przeciwporażeniowej bez niego wyłącznik różnicowoprądowy nie ma fizycznej drogi do odprowadzenia prądu zwarciowego i nie zadziała poprawnie.

Wybór między przewodem pięciożyłowym a innymi konfiguracjami zależy od konkretnego układu instalacji i planowanego obciążenia. Jeśli masz w domu wyłącznie odbiorniki jednofazowe (oświetlenie, gniazdka, sprzęt AGD), możesz rozdzielić fazy w rozdzielnicy głównej i prowadzić osobne obwody jednofazowe wychodzące z różnych faz. Każdy z tych obwodów wymaga wtedy trzech żył: fazy, neutralnego i ochronnego. Natomiast urządzenia trójfazowe, takie jak kuchenka elektryczna, pompa ciepła czy piece akumulacyjne, wymagają bezpośredniego podłączenia wszystkich pięciu przewodów w jednej linii.

Przy planowaniu okablowania warto również uwzględnić przyszłe potrzeby rozbudowy instalacji. Dobrą praktykę stanowi prowadzenie zapasowych żył w głównych ciągach kablowych lub montaż większego przewodu niż wynikałoby to z chwilowego zapotrzebowania. Dotyczy to zwłaszcza przyłącza głównego od licznika do rozdzielnicy tutaj naprawdę warto zainwestować w przewód o przekroju wyższym niż minimum, ponieważ wymiana tego segmentu wiązałaby się z koniecznością kucia ścian i ponownych formalności z dostawcą energii.

Oznaczenia przewodów L1, L2, L3, N i PE co oznaczają?

Zrozumienie oznaczeń przewodów w instalacji trójfazowej to nie żargon techniczny zarezerwowany dla elektryków to wiedza, która pozwala świadomie kontrolować wykonawcę robót i samodzielnie diagnozować podstawowe usterki. Każda żyła w kablu trójfazowym ma ściśle określone przeznaczenie, a pomylenie funkcji może skutkować uszkodzeniem sprzętu, porażeniem elektrycznym lub pożarem. Zacznijmy od faz litery L1, L2 i L3 oznaczają trzy przewody fazowe, z których każdy przenosi napięcie przemienne o wartości skutecznej 230 V względem przewodu neutralnego. Kolejność tych faz w kontekście silników trójfazowych ma znaczenie dla kierunku obrotów zamiana miejscami L1 i L2 powoduje, że silnik obraca się w przeciwnym kierunku.

Przewód neutralny oznaczony literą N pełni funkcję punktu odniesienia dla napięć fazowych i stanowi drogę powrotną dla prądów z odbiorników jednofazowych podłączonych między daną fazą a neutralnym. W idealnym, całkowicie symetrycznym obciążeniu trójfazowym prąd w przewodzie neutralnym jest równy , jednak w warunkach rzeczywistych, gdzie obciążenie poszczególnych faz różni się, przez przewód N płynie prąd wyrównawczy. Dlatego przekrój przewodu neutralnego w instalacjach z silnym obciążeniem niesymetrycznym powinien być równy przekrojowi przewodów fazowych, a nie zmniejszony, jak zakładały starsze normy projektowania.

Przewód ochronny PE (od Protective Earth uziemienie ochronne) jest fizycznie połączony z metalowymi obudowami urządzeń i chroni użytkownika przed porażeniem w przypadku uszkodzenia izolacji. Gdy izolacja phase ulegnie uszkodzeniu i metalowa obudowa znajdzie się pod napięciem, prąd zwarciowy popłynie przez przewód PE do ziemi, wywołując natychmiastowe zadziałanie wyłącznika nadprądowego lub różnicowoprądowego. Bez tego przewodu człowiek dotykający wadliwego urządzenia stalby się jedyną drogą powrotu prądu do ziemi, co mogłoby skończyć się śmiertelnym porażeniem.

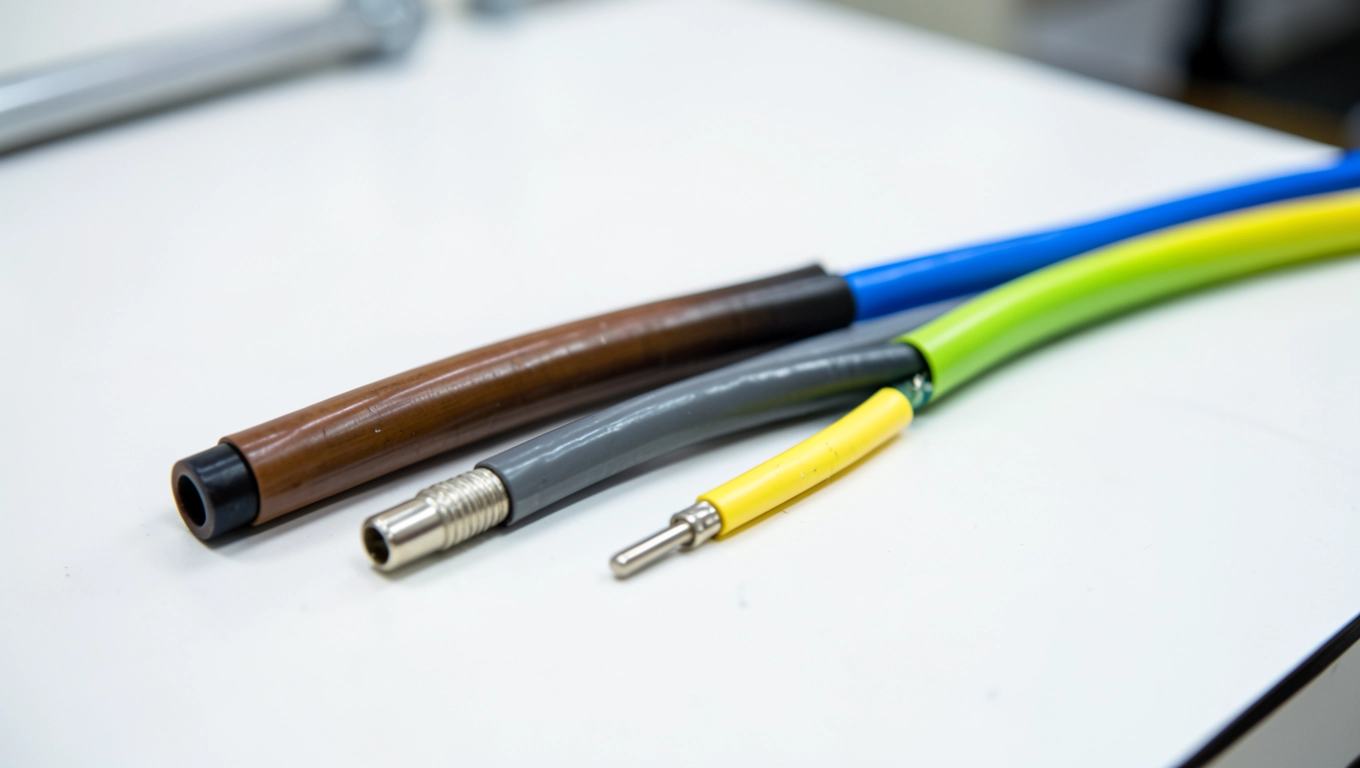

Kolorowa izolacja przewodów to nie fanaberia estetyczna, lecz element systemu bezpieczeństwa, którego naruszenie jest karalne. Norma PN-EN 60446 precyzuje kolorystykę: przewody fazowe mogą być brązowe, czarne lub szare; przewód neutralny jest zawsze niebieski; przewód ochronny ma kolor zielono-żółty. Podczas prac remontowych czy rozbudowy instalacji bezwzględnie przestrzegaj tych norm chaos kolorów to najczęstsza przyczyna błędów podłączania, które później ujawniają się dopiero przy awarii lub kontrolowanym badaniu instalacji przez elektryka z uprawnieniami.

Sprawdzanie kolejności faz przed uruchomieniem urządzeń trójfazowych to czynność, której nie wolno pominąć, zwłaszcza przy pierwszym podłączeniu nowego urządzenia lub po pracach w rozdzielnicy. Błędna kolejność nie uszkodzi wprawdzie silnika jednorazowo, ale regularna praca z odwróconą kolejnością faz prowadzi do przegrzewania się uzwojeń, zwiększonego zużycia łożysk i skrócenia żywotności urządzenia nawet o kilkadziesiąt procent. Do weryfikacji kolejności służy miernik uniwersalny lub specjalny wskaźnik kolejności faz urządzenie tanie, a ratujące drogie silniki przed kosztowną naprawą.

Po zaniku fazy, który w sieciach średniego napięcia zdarza się kilka razy w roku, kolejność faz może ulec zmianie w wyniku automatycznych przełączeń w stacji transformatorowej. Dlatego przy zasilaniu krytycznych odbiorników trójfazowych (pompy obiegowe, sprężarki, maszyny CNC) stosuje się zabezpieczenia typu podpływu fazowego, które odłączają urządzenie gdy tylko wykryją zanik, zanik fazy lub nieprawidłową kolejność. W domowych warunkach podobne zabezpieczenie warto zamontować przy pompie ciepła lub elektronicznych płytach kuchennych koszt takiego urządzenia to 200-400 zł, a chroni sprzęt warty kilka tysięcy złotych.
