Jak zaprojektować instalację fotowoltaiczną w 2026? Oto krok po kroku

Instalacja fotowoltaiczna bez precyzyjnego projektu to jak budowa domu bez planu teoretycznie da się zamieszkać, ale rachunki za prąd będą przypominać rachunki za wynajem. Wielu inwestorów przekonało się na własnej skórze, że dopasowanie mocy modułów do realnego zużycia energii, uwzględnienie geometrii dachu i zapewnienie zgodności z normami technicznymi wymaga czegoś więcej niż intuicji. Odpowiednio opracowany projekt instalacji PV warunkuje nie tylko wydajność energetyczną, ale też bezpieczeństwo użytkowania i długowieczność całego systemu przez dekady.

• Kwalifikacje i uprawnienia projektanta instalacji PV
• Analiza warunków nasłonecznienia i struktury dachu
• Dobór komponentów i obliczanie mocy instalacji
• Etapy dokumentacji i uzyskiwanie pozwoleń
• Pytania i odpowiedzi dotyczące projektowania instalacji fotowoltaicznej

Kwalifikacje i uprawnienia projektanta instalacji PV

Każdy, kto zamierza zlecić zaprojektowanie instalacji fotowoltaicznej, powinien w pierwszej kolejności zweryfikować kompetencje osoby odpowiedzialnej za opracowanie dokumentacji technicznej. W Polsce projektant systemów PV powinien legitymować się uprawnieniami SEP kategorii D lub E, które upoważniają do wykonywania pomiarów, projektowania i odbioru instalacji elektrycznych. Brak takich kwalifikacji oznacza automatycznie, że sporządzony projekt może nie spełniać wymogów stawianych przez operatora systemu dystrybucyjnego.

Dobrzy projektanci nie poprzestają na dyplomach. Portfolio zrealizowanych instalacji, zwłaszcza w warunkach zbliżonych do warunków potencjalnego inwestora, stanowi niepodważalny dowód ich praktycznych umiejętności. Inwestorzy często pomijają ten aspekt, koncentrując się wyłącznie na cenie oferty. Tymczasem projektant z udokumentowanym doświadczeniem potrafi przewidzieć problemy, które ujawniają się dopiero podczas montażu na przykład niedostateczną nośność konstrukcji dachu czy niekorzystne rozmieszczenie sąsiednich obiektów rzucających cień w określonych porach dnia.

Warto zwrócić uwagę na to, czy projektant dysponuje narzędziami do symulacji cieniowania i analizy nasłonecznienia. Profesjonalista wykorzystuje specjalistyczne oprogramowanie do modelowania 3D, które pozwala precyzyjnie oszacować produkcję energii w skali roku, uwzględniając zmienną słońca oraz wpływ ewentualnych przeszkód terenowych. Osoba operująca jedynie podstawowymi arkuszami kalkulacyjnymi zazwyczaj pomija kluczowe parametry, co przekłada się na niedoszacowanie lub przeszacowanie mocy instalacji.

Dokumentacja projektowa powinna zawierać szczegółowe obliczenia wytrzymałościowe konstrukcji wsporczej. Normy budowlane, w tym Eurokod 1 dotyczący obciążeń śniegowych i wiatrowych, nakładają na projektanta obowiązek uwzględnienia strefy klimatycznej, w której znajduje się obiekt. W rejonach górskich czy nadmorskich obciążenie śniegiem może przekraczać 200 kg/m², co bezpośrednio wpływa na dobór systemu mocowań. Montaż paneli na konstrukcji nieprzystosowanej do takich warunków grozi zerwaniem pokrycia dachowego lub deformacją ram wsporczych.

Zlecenie zaprojektowania instalacji fotowoltaicznej osobie bez odpowiednich uprawnień niesie za sobą ryzyko unieważnienia gwarancji producenta modułów i inwertera. Większość producentów wyraźnie zastrzega, że instalacja musi zostać wykonana zgodnie z projektem podpisanym przez certyfikowanego instalatora. Próba dochodzenia roszczeń w sytuacji awarii przy tak skonstruowanej inwestycji kończy się zazwyczaj fiaskiem, ponieważ brak jest dokumentacji potwierdzającej zgodność z normami technicznymi.

Analiza warunków nasłonecznienia i struktury dachu

Skuteczność projektowania instalacji fotowoltaicznej zależy w dominującym stopniu od jakości analizy warunków nasłonecznienia na danym obiekcie. Insolacja, czyli całkowita energia promieniowania słonecznego padająca na jednostkę powierzchni w określonym czasie, różni się znacząco w zależności od regionu Polski. Na Pomorzu średnia roczna insolacja wynosi około 950 kWh/m², podczas gdy w Małopolsce wartość ta może przekraczać 1100 kWh/m². Projektant, który ignoruje te różnice, popełnia fundamentalny błąd skutkujący niedoszacowaniem produkcji energii.

Kierunek orientacji dachu determinuje potencjalną produkcję energii w sposób bardziej bezpośredni niż jakikolwiek inny czynnik. Południowa ekspozycja zapewnia najwyższą dobową produkcję, jednak dachy skierowane na wschód lub zachód również mogą generować satysfakcjonujące wyniki, o ile kąt nachylenia mieści się w przedziale 30-40 stopni. Odchylenia od optymalnego azymutu o 30 stopni redukują roczną produkcję energii o około 10-15%, co przy instalacji 10 kWp oznacza stratę rzędu 800-1200 kWh rocznie.

Ocena cieniowania wymaga przeprowadzenia wizji lokalnej w różnych porach roku, a najlepiej przez cały cykl roczny. Najczęstszymi źródłami zacienienia na terenach zabudowanych są kominy, anteny satelitarne, wysokie drzewa oraz sąsiednie budynki. Moduły fotowoltaiczne połączone w jeden string tracą moc do poziomu najsłabiej oświetlonego ogniwa, dlatego nawet częściowe zacienienie fragmentu instalacji redukuje wydajność całego stringu. Dlatego nowoczesne instalacje wykorzystują optymalizatory mocy lub mikroinwertery, które izolują wpływ zacienienia na pojedynczy moduł.

Struktura dachu musi zostać poddana szczegółowej ocenie pod kątem nośności. Standardowe moduły monokrystaliczne o wymiarach około 1750 × 1038 mm ważą od 20 do 23 kg każdy, a wraz z konstrukcją wsporczą obciążenie może sięgać 25-30 kg/m². Jeśli konstrukcja dachu nie została zaprojektowana z myślą o takim obciążeniu, konieczne staje się wzmocnienie więźby lub zastosowanie systemów balastowych, które przenoszą ciężar na ściany nośne. Ignorowanie tego aspektu prowadzi do odkształceń pokrycia dachowego i przecieków.

Albedo, czyli współczynnik odbicia promieniowania słonecznego od powierzchni otaczających budynek, wpływa na całkowitą ilość energii docierającej do modułów. Pokrycie terenu śniegiem zimą zwiększa albedo do wartości przekraczających 0,7, co oznacza, że moduły odbierają dodatkowe promieniowanie odbite od białej powierzchni. Z kolei ciemne nawierzchnie parkingów czy gęsta zabudowa redukują ten efekt do minimum. Projektant uwzględniający albedo potrafi lepiej oszacować produkcję energii w okresie zimowym, kiedy słońce znajduje się nisko nad horyzontem.

Dobór komponentów i obliczanie mocy instalacji

Obliczenie optymalnej mocy instalacji fotowoltaicznej wymaga dogłębnej analizy profilu zużycia energii przez gospodarstwo domowe lub przedsiębiorstwo. Podstawą jest roczne zużycie w kilowatogodzinach, które można odczytać z faktur za prąd lub z systemu smart meteringu. Średnie gospodarstwo domowe w Polsce zużywa rocznie od 3000 do 5000 kWh, ale wartość ta różni się dramatycznie w zależności od liczby domowników, standardu wyposażenia i ogrzewania elektrycznego.

Projektant analizuje nie tylko średnie zużycie, lecz także szczytowe moce i rozkład dobowy poboru energii. Rodzina, która głównie przebywa w domu wieczorami, generuje szczyt konsumpcji w godzinach 17-22, co pokrywa się z produkcją paneli fotowoltaicznych w miesiącach letnich. Natomiast gospodarstwo, gdzie domownicy pracują w ciągu dnia, zużywa większość energii rano i wieczorem, gdy generacja PV jest minimalna. W tym drugim przypadku zasadność instalacji autoczułościowej jest znacznie niższa, a większy sens ma inwestycja w magazyn energii.

Moduły fotowoltaiczne dzielą się na trzy główne technologie: monokrystaliczne, polikrystaliczne i cienkowarstwowe. Moduły monokrystaliczne oferują najwyższą sprawność, sięgającą 22-23%, co oznacza, że z jednostki powierzchni uzyskują więcej energii niż moduły polikrystaliczne o sprawności 17-19%. Różnica ta ma znaczenie na dachach o ograniczonej powierzchni, gdzie każdy decymetr kwadratowy przekłada się na realną produkcję energii. Moduły cienkowarstwowe, stosowane rzadziej w instalacjach domowych, sprawdzają się w warunkach częściowego zacienienia, ale przy niższej sprawności wymagają znacznie większej powierzchni montażowej.

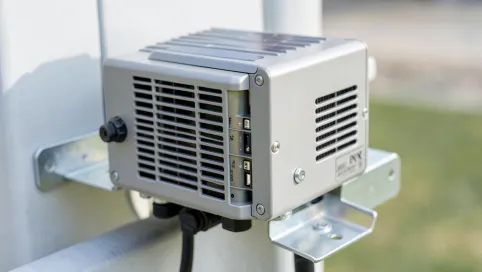

Inwerter stanowi serce systemu PV, przekształcając prąd stały generowany przez moduły na prąd przemienny zasilający odbiorniki domowe. Dobór mocy inwertera powinien być o około 10% niższy od sumarycznej mocy modułów fotowoltaicznych, co pozwala na optymalną pracę w punktach mocy maksymalnej przez większość godzin w ciągu dnia. Zbyt duży inwerter w stosunku do mocy modułów pracuje poniżej optymalnego punktu obciążenia, co zmniejsza jego sprawność. Natomiast niedobór mocy inwertera powoduje, że nadwyżka energii z modułów jest tracona na skutek obcinania napięcia.

Na rynku dostępne są inwertery stringowe, mikroinwertery i optymalizatory mocy. Inwertery stringowe stanowią najbardziej ekonomiczne rozwiązanie, grupujące moduły w ciągi podłączone do jednego urządzenia centralnego. Sprawdzają się idealnie w instalacjach bez zacienienia i z jednorodną ekspozycją wszystkich paneli. Mikroinwertery montowane pod każdym modułem oferują elastyczność konfiguracji i izolują wpływ zacienienia pojedynczego panelu na całość systemu, ale generują wyższy koszt początkowy. Wybór między tymi rozwiązaniami zależy od specyfiki konkretnego obiektu i budżetu inwestora.

Etapy dokumentacji i uzyskiwanie pozwoleń

Proces projektowania instalacji fotowoltaicznej rozpoczyna się od zebrania kompletu danych wyjściowych. Projektant potrzebuje planów architektonicznych budynku, dokumentacji technicznej konstrukcji dachu, faktur za energię elektryczną z ostatniego roku oraz informacji o aktualnej taryfie energetycznej. Na tym etapie ustala się również preferencje inwestora dotyczące stopnia samowystarczalności energetycznej, chęci instalacji magazynu energii oraz planów rozbudowy systemu w przyszłości.

Wizja lokalna na miejscu budowy pozwala zweryfikować dane zawarte w dokumentacji i zidentyfikować czynniki, których nie sposób uchwycić na mapach czy zdjęciach satelitarnych. Podczas wizji lokalnej projektant wykonuje pomiary natężenia oświetlenia w różnych porach dnia, ocenia stan pokrycia dachowego i konstrukcji wsporczej oraz dokumentuje potencjalne źródła zacienienia. Często dopiero podczas takiej wizyty ujawniają się elementy, które znacząco wpłyną na ostateczny kształt projektu na przykład konieczność przesunięcia modułów z powodu zbyt blisko nego komina.

Obliczenia wydajności i doboru mocy instalacji prowadzą do określenia liczby modułów, ich mocy pojedynczej oraz konfiguracji stringów. Projektant wykorzystuje dane meteorologiczne dla danej lokalizacji, symuluje trajectories słońca przez cały rok i kalkuluje spodziewaną produkcję energii z uwzględnieniem strat systemowych, które w dobrze zaprojektowanej instalacji nie przekraczają 15%. Na tym etapie powstaje szczegółowy schemat rozmieszczenia modułów na dachu, uwzględniający odstępy między rzędami paneli niezbędne do uniknięcia wzajemnego zacieniania się modułów w okresie zimowym.

Dokumentacja techniczna projektu instalacji PV obejmuje schematy elektryczne, rozmieszczenie modułów na rzutach dachu, przekroje konstrukcji wsporczej, specyfikację kabli i zabezpieczeń oraz obliczenia wytrzymałościowe. Dokumentacja musi zawierać odniesienia do obowiązujących norm, w tym normy PN-EN 62446 dotyczącej wymagań dla instalacji fotowoltaicznych podłączonych do sieci oraz normy PN-HD 60364 dotyczącej instalacji elektrycznych w budynkach. Kompletna dokumentacja stanowi podstawę do uzyskania warunków przyłączenia od operatora systemu dystrybucyjnego.

Uzyskanie warunków przyłączenia to etap, który może trwać od kilku tygodni do kilku miesięcy w zależności od regionu i obciążenia sieci dystrybucyjnej. Operatorzy systemów dystrybucyjnych wymagają przedstawienia kompletnej dokumentacji technicznej, potwierdzenia kwalifikacji projektanta oraz spełnienia szeregu wymogów technicznych dotyczących zabezpieczeń, pomiarów i parametrów jakościowych energii. W przypadku instalacji powyżej 50 kWp konieczne jest również uzyskanie koncesji na wytwarzanie energii elektrycznej wydawanej przez Prezesa Urzędu Regulacji Energetyki.

Po uzyskaniu warunków przyłączenia projektant sporządza finalny kosztorys inwestycji wraz z harmonogramem realizacji. Kosztorys powinien zawierać szczegółowy podział na etapy: dostawę komponentów, prace montażowe, przyłączenie do sieci i odbiór końcowy. Profesjonalny projekt zawiera również informację o przewidywanym zwrocie z inwestycji na podstawie aktualnych cen energii elektrycznej i stawki za oddawaną do sieci nadwyżkę energii według systemu net-billing.

Instalacja fotowoltaiczna zaprojektowana zgodnie ze sztuką inżynierską to inwestycja, która zwraca się przez dekady. Współpraca z wykwalifikowanym projektantem, który potrafi połączyć wiedzę teoretyczną z praktycznym doświadczeniem, stanowi gwarancję, że system osiągnie zakładane parametry wydajności, spełni wszystkie wymogi prawne i będzie bezawaryjnie działać przez 25-30 lat eksploatacji. Zanim podejmiesz decyzję o wyborze wykonawcy, domagaj się przedstawienia portfolio zrealizowanych instalacji, zweryfikuj posiadane uprawnienia i poproś o wyjaśnienie każdego elementu projektu profesjonalista nie ukrywa przed inwestorem szczegółów technicznych swojej pracy. Dzięki temu zyskasz pewność, że Twoja instalacja fotowoltaiczna będzie produkować czystą energię przez długie lata, a rachunki za prąd przestaną być źródłem niepokoju.
