Instalacja miedziana czy aluminiowa? Sprawdź, co masz w ścianach

Wybór między instalacją miedzianą a aluminiową sprowadza się do trzech konkretnych zmiennych: wieku budynku, aktualnego obciążenia obwodów oraz obecności przewodu ochronnego PE. Miedź wygrywa pod względem trwałości, odporności na utlenianie i zdolności przenoszenia wysokich prądów, co czyni ją standardem od 1995 roku. Aluminium nadal spełnia swoją rolę w obwodach oświetleniowych, gdzie prądy nie przekraczają kilku amperów, a jego niższa masa i cena pozostają atutem przy rozbudowanych trasach kablowych. Poniżej znajdziesz trzy sprawdzone metody rozpoznania typu przewodu bez zgadywania, tabelę decyzyjną i gotową checklistę do wydruku.

• Dlaczego właśnie teraz warto to sprawdzić
• 3 metody identyfikacji kabla bez zgdywania
• Kiedy aluminium w instalacji to realne ryzyko pożaru
• Tabela decyzyjna: wymieniać instalację czy jeszcze poczekać
• Kiedy wezwać elektryka z uprawnieniami
• Checklista: pięć kroków na dziś

Dlaczego właśnie teraz warto to sprawdzić

Blisko 40% mieszkań wybudowanych w Polsce między 1960 a 1989 rokiem wciąż pracuje na instalacji aluminiowej wykonanej przewodem o przekroju 2,5 mm². Taki przekrój, wystarczający dla dwóch żarówek i lodówki z PRL-u, staje się wąskim gardłem w kuchni, gdzie jednocześnie pracują zmywarka, piekarnik i płyta indukcyjna. Prąd pobierany przez te urządzenia potrafi przekroczyć 16 A, czyli wartość graniczną dla aluminium przy tak małym przekroju.

Problem nie ogranicza się do przeciążenia. Aluminium utlenia się na powierzchni styku, tworząc warstwę tlenku o oporze właściwym nawet miliard razy wyższym niż czysty metal. Każde kolejne dokręcenie zacisku w gniazdku ściera tę warstwę, odsłaniając lśniący metal, który po kilku tygodniach ponownie się utlenia. W efekcie złącze grzeje się nawet przy obciążeniu dwukrotnie niższym od nominalnego.

Drugim czynnikiem jest brak przewodu ochronnego PE w gniazdkach, typowy dla bloków sprzed 1995 roku. Bez PE nie da się poprawnie podłączyć wyłącznika różnicowoprądowego RCD, który wykrywa upływ prądu przez ciało człowieka i odcina zasilanie w ciągu 30 milisekund. W mieszkaniu z łazienką, pralką i suszarką brak RCD to ryzyko porażenia przy każdej awarii urządzenia.

Trzecia kwestia to dokumentacja. Wiele mieszkań z rynku wtórnego nie posiada żadnego projektu instalacji, a schemat rozdzielni ogranicza się do pożółkłej kartki przyklejonej do drzwiczek. Brak dokumentacji utrudnia bezpieczną rozbudowę, na przykład dodanie obwodu do ładowarki samochodu elektrycznego o mocy 7,4 kW.

3 metody identyfikacji kabla bez zgdywania

Metoda wizualna: kolor i struktura

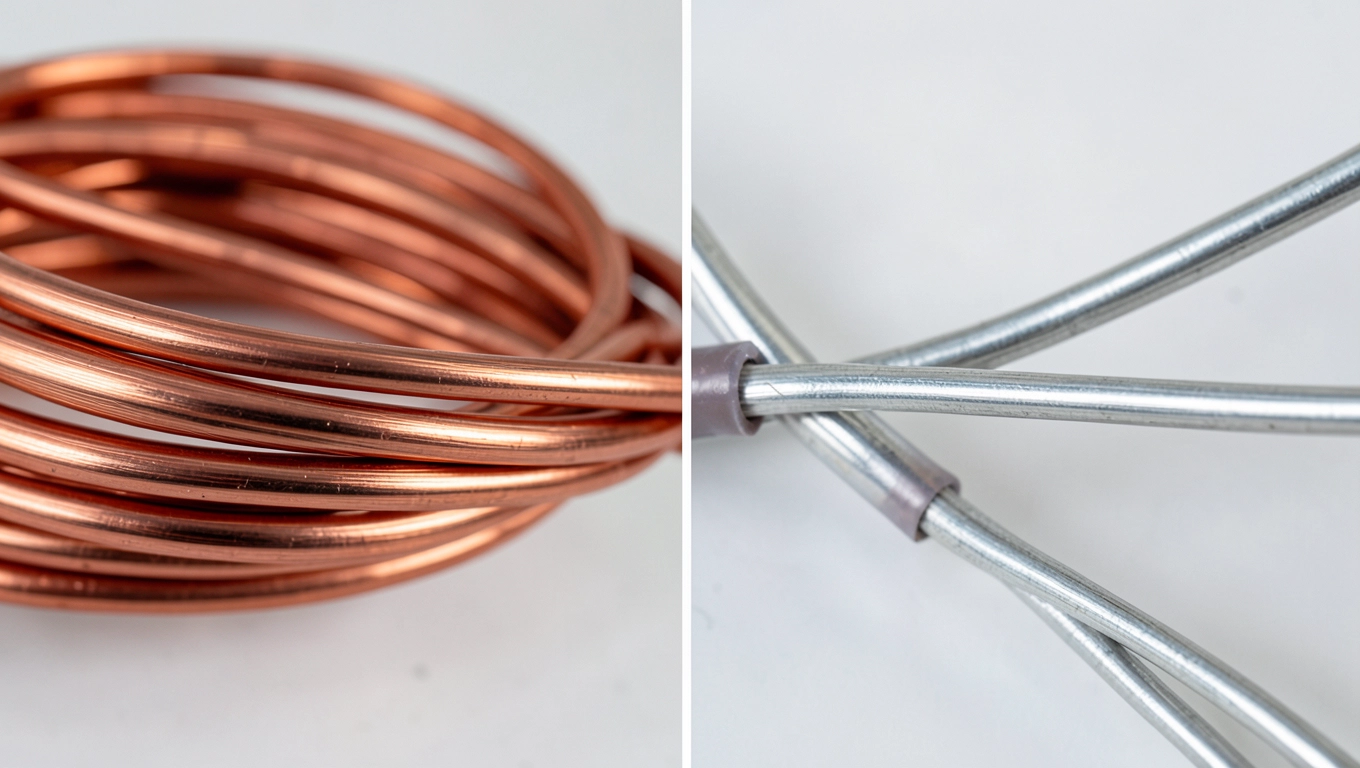

Odsłoń końcówkę przewodu w gniazdku lub puszce rozgałęźnej. Czysta miedź ma barwę łososiową, która po kilku miesiącach ciemnieje do brązowej, ale zachowuje metaliczny połysk. Aluminium pojawia się w odcieniu szarości z lekkim niebieskawym nalotem, a po zdjęciu izolacji natychmiast matowieje. Sam kolor bywa jednak mylący, dlatego drugim krokiem jest ocena struktury.

Miedź jest ciągliwa i daje się zginać palcami bez pękania. Aluminium sztywnieje przy wielokrotnym zginaniu i po trzech, czterech ostrych zagięciach pęka, odsłaniając białawy przekrój. Przewód miedziany linka (Cu) składa się z cienkich drucików o średnicy 0,2-0,3 mm, podczas gdy linka aluminiowa ma druciki grubsze i bardziej sprężyste.

Metoda pośrednia: data budowy i typ zabezpieczeń

Rok oddania budynku do użytku to pierwszy filtr. Normy z 1991 roku (PN-92/E-05009) wymagały już stosowania miedzi w obwodach gniazdkowych, ale w praktyce wykonawcy przechodzili na miedź etapami między 1993 a 1998 rokiem. Wszystko, co powstało przed 1995 rokiem, niemal na pewno ma aluminium, choć zdarzają się wyjątki w budownictwie ekskluzywnym tamtej epoki.

Spójrz na rozdzielnię. Korki topikowe ceramiczne, popularne esówki oraz wyłączniki nadprądowe starego typu (na przykład modele z okrągłą obudową bez okienka) montowano masowo do połowy lat 90. Nowoczesne rozłączniki modułowe na szynie DIN pojawiły się dopiero pod koniec tamtej dekady. Sama rozdzielnia nie powie jednak, jaki kabel biegnie w ścianie.

Kolejna wskazówka to obecność trzeciego otworu w gniazdku. Gniazda z bolcem uziemiającym wymagają przewodu PE, a ten w starych instalacjach po prostu nie istniał. Jeśli widzisz gniazdo z bolcem, ale brak przewodu ochronnego w puszce, instalacja jest mieszana: gniazdo nowe, kabel stary.

Metoda z dokumentów

Projekt instalacji, schemat rozdzielni i rzut z naniesionymi obwodami to najpewniejsze źródło. W spółdzielniach mieszkaniowych i wspólnotach dokumentacja bywa przechowywana w archiwum administracji. Wystarczy złożyć wniosek, powołując się na prawo do informacji o stanie technicznym nieruchomości.

Jeśli oryginały przepadły, pomocny bywa protokół z ostatniego przeglądu instalacji, wykonywanego co pięć lat zgodnie z prawem budowlanym. Protokół zawiera wyniki pomiarów rezystancji izolacji oraz wykaz zabezpieczeń, co pozwala pośrednio określić typ przewodu, choćby przez porównanie wartości z tablicami normy PN-HD 60364.

Przy zakupie mieszkania poproś o udostępnienie dokumentacji jeszcze przed podpisaniem umowy. Sprzedający często nie zdają sobie sprawy, że brak projektu instalacji obniża wartość nieruchomości o kilka tysięcy złotych, jeśli kupujący planuje ładowarkę do auta elektrycznego albo modernizację kuchni.

Kiedy aluminium w instalacji to realne ryzyko pożaru

Pożar instalacji elektrycznej rzadko zaczyna się od samego kabla, a niemal zawsze od złącza. Zacisk śrubowy w gniazdku, kostka w puszce rozgałęźnej, zacisk wyłącznika, każde z tych miejsc nagrzewa się, gdy opór przejścia rośnie. Aluminium reaguje na to szybciej niż miedź z trzech powodów fizycznych.

Po pierwsze, współczynnik rozszerzalności cieplnej aluminium jest o 35% wyższy niż miedzi. Cykle grzania i stygnięcia przy każdym włączeniu czajnika powodują mikroskopijne ruchy drutu w zacisku, a te z kolei poluzują śrubę. Po kilku miesiącach zacisk traci docisk, opór rośnie, temperatura skacze. Po drugie, aluminium podlega tak zwanemu pełzaniu, czyli powolnemu odkształcaniu pod stałym naciskiem. Po roku śruba dokręcona z momentem 2,5 Nm może trzymać z siłą 1,8 Nm, co dla aluminium bywa krytyczne.

Trzecim czynnikiem jest korozja elektrochemiczna. Gdy w jednej puszce spotykają się miedź i aluminium przy obecności wilgoci (łazienka, kuchnia, piwnica), powstaje ogniwo galwaniczne. Prąd płynący między metalami niszczy aluminium szybciej, a efektem jest zielonkawo-biały nalot i kruche połączenie. Dlatego łączenie Cu z Al wymaga specjalnych złączek bimetalicznych z przekładką cynową, a nie zwykłej kostki Wago.

Objawy, które powinny zapalić czerwoną lampkę to ciepła ramka gniazdka po dłuższym użyciu odbiornika, delikatny zapach spalenizny w kuchni, migotanie żarówek przy włączeniu kolejnego urządzenia, iskrzenie przy wkładaniu wtyczki. Każdy z tych sygnałów oznacza, że złącze pracuje poza bezpieczną strefą temperatur (próg 70°C dla PVC).

Tabela decyzyjna: wymieniać instalację czy jeszcze poczekać

Decyzja o wymianie nie musi oznaczać kucia wszystkich ścian od razu. Często wystarczy wymiana rozdzielni i najbardziej obciążonych obwodów: kuchni, łazienki, pralni. Poniższa tabela porządkuje stany instalacji i przypisuje im konkretne działania, uwzględniając normę SEP-E-001 oraz doświadczenia z audytów w kilkuset mieszkaniach rocznie.

Kiedy aluminium w obwodach oświetleniowych jest akceptowalne

Obwód oświetleniowy z żarówkami LED pobiera 0,05-0,1 A na punkt świetlny. Nawet przy dziesięciu oprawach sumaryczny prąd nie przekracza 1 A, a spadek napięcia na przewodzie 1,5 mm² jest pomijalny. Aluminium w takim obwodzie starzeje się wolniej niż w gniazdkowym, bo temperatura pracy pozostaje niska, a złącza rzadko się naruszają.

Wyjątkiem są obwody oświetleniowe zasilające halogeny 12 V przez transformator. Jeśli transformator pobiera 4-5 A po stronie 230 V, a przekrój 1,5 mm² aluminium ma długość 15 m, spadek napięcia sięga 6%, co objawia się migotaniem i skróceniem żywotności lamp. W takiej sytuacji wymiana odcinka od rozdzielni do transformatora na miedź YDYp 3×1,5 mm² rozwiązuje problem.

Kiedy wezwać elektryka z uprawnieniami

Próbnik napięcia i miernik rezystancji izolacji to narzędzia, których samodzielne użycie w domu nie zastąpi profesjonalnego audytu. Elektryk z uprawnieniami SEP 1 kV wykonuje pomiary zgodnie z normą PN-HD 60364-6, obejmujące impedancję pętli zwarcia, rezystancję izolacji (minimum 0,5 MΩ dla obwodu 230 V) oraz działanie wyłączników różnicowoprądowych (czas zadziałania poniżej 30 ms przy prądzie różnicowym 30 mA).

Audyt obowiązkowy zalecany jest w trzech sytuacjach: brak jakiejkolwiek dokumentacji instalacji, planowany zakup mieszkania z rynku wtórnego oraz dodawanie odbiornika o mocy powyżej 2 kW do istniejącego obwodu (na przykład klimatyzatora, ładowarki do auta, pieca elektrycznego). Koszt takiej inspekcji oscyluje wokół 400-800 zł dla mieszkania 50-70 m², a jej wynik bywa argumentem przy negocjacji ceny zakupu.

Przy wymianie instalacji koszt robocizny z materiałem waha się od 120 do 180 zł za punkt elektryczny (gniazdko, wypust oświetleniowy, przełącznik). Dla mieszkania 60 m² z 30 punktami daje to kwotę 3600-5400 zł bez kucia ścian, z kuciem i tynkowaniem wzrasta o 40-60%. Wymiana samej rozdzielni to wydatek 1500-2500 zł w zależności od liczby zabezpieczeń i obecności rozdzielnicy podtynkowej.

Czego nie wymieniać samodzielnie

Przewód ochronny PE, przewód neutralny N i przewód fazowy L (lub L1, L2, L3 w sieci trójfazowej) pełnią ściśle określone role ochronne. Pomylenie PE z N w rozdzielni skutkuje brakiem ochrony przeciwporażeniowej nawet przy sprawnym RCD. Pomyłka fazy z przewodem ochronnym grozi pojawieniem się napięcia 230 V na obudowie metalowego urządzenia.

Drugim obszarem, w którym samodzielne działanie bywa niebezpieczne, jest dobór zabezpieczeń. Wyłącznik nadprądowy 16 A chroni przewód miedziany 2,5 mm², ale ten sam wyłącznik w obwodzie aluminiowym 2,5 mm² chroni przewód przed przeciążeniem, lecz nie przed skutkami złych połączeń, bo czas zadziałania przy prądzie 20 A wynosi 30-60 minut, a złącze aluminiowe w tym czasie zdąży się rozgrzać do temperatury zapłonu PVC.

Checklista: pięć kroków na dziś

• Ustal rok budowy lub ostatniego remontu mieszkania. Granica 1995 roku oddziela aluminium od miedzi w zdecydowanej większości przypadków.
• Sprawdź kolor i strukturę przewodu w jednej puszce po wyłączeniu bezpiecznika. Miedź brązowa i lśniąca, aluminium szare i matowe.
• Zweryfikuj obecność przewodu ochronnego PE w gniazdkach. Trzy otwory w gnieździe bez PE to pozorna ochrona.
• Oceń typ zabezpieczeń w rozdzielni. Korki topikowe i stare esówki wymagają modernizacji.
• Zamów protokół z przeglądu instalacji lub audyt elektryka z uprawnieniami SEP. Brak dokumentacji to sygnał do działania, nie do ignorowania.

z tytułu brzmi następująco: instalacja miedziana pozostaje bezpieczniejszym i trwalszym rozwiązaniem dla obwodów gniazdkowych oraz urządzeń dużej mocy, natomiast aluminium w obwodach oświetleniowych i przy niskich obciążeniach nadal spełnia swoją funkcję, o ile złącza pozostają suche, dokręcone i nierozgrzewające się podczas pracy.
