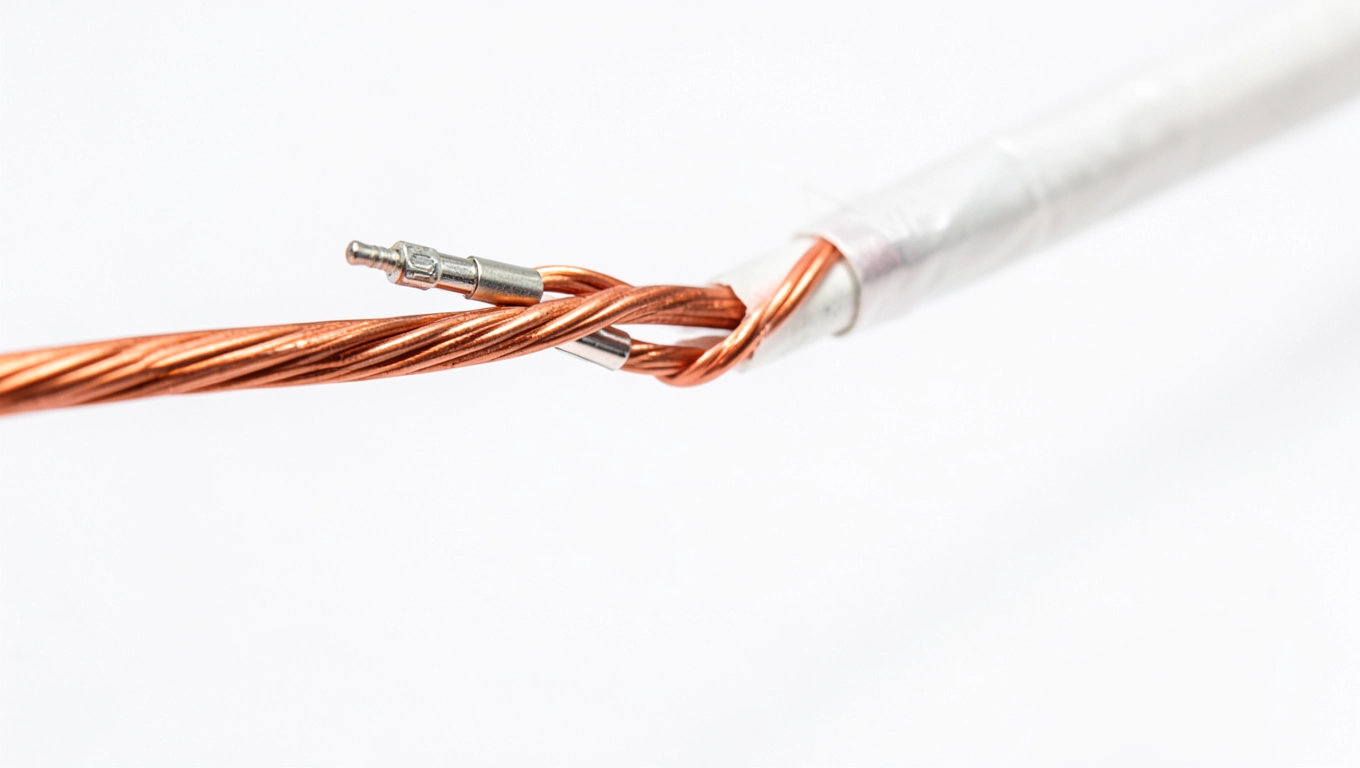

Jak połączyć przecięty przewód elektryczny i nie narobić sobie kłopotów

Przecięty kabel to nie drobnostka w najlepszym razie gaśnie lampa, w najgorszym iskrzy w ścianie, a wariant tragiczny kończy się pożarem albo porażeniem przy zwykłym dotyku gniazdka. Trzy sytuacje powtarzają się najczęściej: wiertnica trafia w przewód podczas wieszania półki, nożyk do tapet nacina kabel tuż pod tynkiem albo gryzoń podjada izolację na strychu. Każda z nich wymaga spokojnej głowy, wyłączonego bezpiecznika i wiedzy o tym, jak połączyć przecięty przewód elektryczny tak, żeby połączenie przeżyło kolejne trzydzieści lat pracy, a nie trzy miesiące.

• Najczęstsze przyczyny przecięcia kabla w domu
• Jak znaleźć miejsce uszkodzenia przewodu w ścianie
• Narzędzia i materiały do naprawy przeciętego przewodu
• Przygotowanie kabla do połączenia krok po kroku
• Metody łączenia kabli elektrycznych WAGO, kostka, lut czy mufa
• Scenariusz specjalny: kabel w ścianie kucie, puszka, wymiana odcinka
• Test poprawności połączenia cztery etapy weryfikacji
• Koszt samodzielnej naprawy vs. elektryk z uprawnieniami
• Prewencja pięć zasad ochrony kabli w domu
• Kiedy wezwać elektryka z uprawnieniami SEP
• Najczęstsze błędy przy łączeniu kabli

Najczęstsze przyczyny przecięcia kabla w domu

Wiertnica uderza w przewód, bo na ścianie brakuje detektora napięcia to klasyk każdej soboty remontowej. Drugie miejsce zajmują nożyki do tapet i pace tynkarskie, które sunąc po powierzchni, przecinają kabel wystający zbyt płytko spod tynku.

Trzecia przyczyna bywa zaskakująca: meble z ostrymi krawędziami dociskające kabel w listwie przypodłogowej. Powtarzające się mikroprzecięcia prowadzą do pęknięcia żyły w najmniej spodziewanym momencie.

Czwarta przyczyna to gryzonie myszy i szczury potrafią ogryźć izolację na całej długości przewodu biegnącego po strychu lub w piwnicy. Piąta to błędy montażowe: kabel zbyt mocno naciągnięty przy puszce albo zbyt ciasno owinięty wokół kołka rozporowego.

Uwaga! Każde z tych uszkodzeń wygląda inaczej, ale mechanizm ryzyka jest wspólny: odsłonięta żyła dotyka drugiej żyły albo uziemienia, prąd szuka nowej drogi i ją znajduje najczęściej przez ludzkie ciało.

• Wiercenie bez detektora napięcia
• Nacinanie kabla nożykiem podczas zdejmowania tapety
• Meble dociskające kabel w listwie
• Gryzonie na strychu i w piwnicy
• Zbyt ciasne mocowanie przy puszce
• Przeciążona przedłużaczka zagięta pod kątem prostym

Sześć punktów, sześć powodów a wszystkie łączy jedna zasada prewencji: zanim zaczniesz kuć, znajdź przewód. Detektor napięcia za sto złotych ratuje kabel za kilkaset, a czasem i życie.

Jak znaleźć miejsce uszkodzenia przewodu w ścianie

Uszkodzenie widać gołym okiem, gdy kabel leży na powierzchni wówczas po prostu szukasz nacięcia, przypalenia albo wyraźnego załamania. W ścianie sprawa wygląda inaczej, bo tynk skutecznie ukrywa pęknięcie.

Multimetr w trybie ciągłości pozwala zlokalizować przerwę z dokładnością do pięciu centymetrów, ale wymaga odłączenia kabla od gniazdka i puszki. Przebieg pomiaru: jeden koniec żyły do sondy, drugi do drugiej sondy, odczyt jeśli wyświetlacz pokaże zero omów, obwód zamknięty, kabel sprawny.

Detektor napięcia podtynkowego działa bez kucia ściany, ale jego dokładność spada do trzech centymetrów i reaguje na każdy metal w tynku. Najlepsze modele wykrywają kabel nawet pod warstwą gładzi o grubości czterech centymetrów.

Tabela lokalizacji uszkodzeń pomaga dobrać metodę do sytuacji. Wzrok sprawdza się przy kablach natynkowych zerowy koszt, natychmiastowy wynik. Multimetr króluje przy kablach podtynkowych dokładność pięciu centymetrów wystarcza do precyzyjnego wycięcia odcinka.

Detektor pożycz sąsiadowi albo kup za dwieście złotych, gdy planujesz remont na więcej niż jeden dzień. Bez niego każde wiercenie to rosyjska ruletka z przewodem pod napięciem.

Narzędzia i materiały do naprawy przeciętego przewodu

Zestaw podstawowy mieści się w jednej teczce i kosztuje mniej niż wizyta fachowca. Wiertło, śrubokręt i nóż to za mało potrzebujesz czegoś więcej.

Ściągacz izolacji automatyczny za sześćdziesiąt złotych zastępuje trzy nożyki i pozwala odsłonić żyłę bez ryzyka nacięcia. Szczypce zaciskowe do tulejek kablowych kosztują drugie tyle, ale bez nich złączka nie trzyma żyły pewnie.

Multimetr cyfrowy za sto dwadzieścia złotych mierzy napięcie, ciągłość i rezystancję trzy wielkości, które decydują o bezpieczeństwie naprawy. Bez tego przyrządu działasz na ślepo, a ślepy elektryk to oksymoron.

Taśma izolacyjna PVC w kolorze czarnym lub czerwonym to absolutne minimum, ale nie jedyna izolacja. Rurka termokurczliwa o średnicy odpowiadającej przekrojowi żyły daje szczelność, której taśma nigdy nie zapewni.

• Ściągacz izolacji automatyczny (60 zł)
• Szczypce do zaciskania tulejek (120 zł)
• Multimetr cyfrowy (120 zł)
• Taśma izolacyjna PVC (8 zł)
• Rurka termokurczliwa (15 zł za komplet)
• Zapalniczka lub opalarka (40 zł)

Uwaga! Lutownica wymaga wentylacji ołów i kalafonia wydzielają opary, które po godzinie pracy w zamkniętej piwnicy dają ból głowy. Otwierasz okno albo zakładasz maskę z filtrem wybór należy do ciebie.

Uwaga! Taśma izolacyjna jako jedyne zabezpieczenie to proszenie się o kłopoty. Klej wysycha po trzech latach, taśma odchodzi, a wilgoć wnika pod nią bez przeszkód. Termokurczliwa rurka z klejem wewnątrz kosztuje kilka złotych, a chroni przez dekady.

Przygotowanie kabla do połączenia krok po kroku

Pierwszy krok to wyłączenie bezpiecznika i sprawdzenie braku napięcia miernikiem. Brzmi banalnie, ale pięćdziesiąt procent porażeń zdarza się właśnie dlatego, że ktoś uznał, że „przecież wyłączyłem".

Drugi krok to cięcie uszkodzonego odcinka. Nacin powłokę zewnętrzną nożykiem, odegnij ją i odetnij zniszczony fragment najlepiej tak, żeby po każdej stronie zostało przynajmniej pięć centymetrów zdrowego kabla do pracy.

Trzeci krok to ściąganie izolacji z żył. Odsłoń od dziesięciu do dwunastu milimetrów dla złączki WAGO 221, piętnaście milimetrów dla kostki śrubowej, dwadzieścia milimetrów dla lutowania. Te liczby nie są przypadkowe wynikają z geometrii zacisku.

Czwarta czynność to oczyszczenie żył drobnym papierem ściernym lub nożykiem. Patyna i tlenek glinu na aluminium to cichy zabójca połączenia zwiększają rezystancję, kable grzeją się pod obciążeniem.

Piąty, często pomijany krok to oznaczenie kolorów. Brązowy lub czarny to faza (L), niebieski to neutralny (N), żółto-zielony to ochronny (PE). Pomylenie N z PE oznacza, że obudowa urządzenia znajdzie się pod napięciem przy najmniejszej usterce.

Szósty krok to sprawdzenie przekroju kabla. YDYp 3×1,5 mm² to standard obwodów oświetleniowych, YDYp 3×2,5 mm² obsługuje gniazdka. Łączenie kabli o różnych przekrojach wymaga złączki redukcyjnej zwykła kostka śrubowa nie gwarantuje równego docisku.

Metody łączenia kabli elektrycznych WAGO, kostka, lut czy mufa

WAGO 221 to szybkozłączka dźwigniowa, która pozwala połączyć kabel w trzy sekundy bez śrubokręta. Mechanizm opiera się na sprężynie zaciskowej ze stali nierdzewnej, która dociska żyłę do szyny miedzianej. Prąd płynie przez sprężynę, dlatego producent wymaga czystej, nieutlenionej miedzi.

Kostka śrubowa działa inaczej śruba dociska żyłę do płytki mosiężnej. Połączenie trwałe, ale wymaga momentu obrotowego od 0,5 do 1,2 Nm. Zbyt mocno dokręcona śruba przecina żyłę, zbyt słabo po roku się poluzuje.

Lutowanie to klasyka elektrotechniki cyna łącząca dwie żyły daje rezystancję bliską zeru i wytrzymałość na wibracje. Problem pojawia się przy aluminiowych żyłach: cyna nie łączy się z aluminium bez specjalnego topnika, a ogrzewanie zmienia strukturę metalu.

Mufa kablowa IP67 to rozwiązanie dla kabli zewnętrznych i piwnic. Żywica poliuretanowa wypełnia obudowę, eliminując dostęp wilgoci. Klasa ochrony IP67 oznacza zanurzenie do jednego metra na trzydzieści minut więcej niż wystarczające dla polskiego klimatu.

Łączenie miedzi z aluminium bez złączki bimetalicznej to jeden z najczęstszych błędów w polskim budownictwie. Kontakt tych metali w obecności wilgoci uruchamia korozję elektrochemiczną prąd przepływa przez warstwę tlenku glinu, połączenie grzeje się i w końcu przepala.

WAGO 221 występuje w wersji 2-, 3- i 5-żyłowej. Do połączenia przeciętego kabla potrzebujesz minimum wersji 3-żyłowej, jeśli łączysz cały obwód z uziemieniem. Wersja 221 ma przekrój do 4 mm², wersja 222 do 2,5 mm² pomylenie tych serii grozi przegrzewaniem.

Termokurczliwe złączki to pośrednie rozwiązanie rurka z klejem termotopliwym kurczy się pod wpływem ciepła i uszczelnia połączenie. Sprawdzają się w piwnicach i garażach, ale w ścianie mieszkalnej lepiej schować je w puszce instalacyjnej.

Scenariusz specjalny: kabel w ścianie kucie, puszka, wymiana odcinka

Przecięty kabel w ścianie to inny poziom trudności. Musisz wyciąć fragment tynku, odsłonić przewód, połączyć go i ukryć połączenie w puszce instalacyjnej. Norma PN-HD 60364 wymaga, żeby każde połączenie było dostępne do kontroli dlatego zakopywanie skrętu pod tynkiem bez puszki to poważne naruszenie przepisów.

Pierwszy krok to wykucie otworu pod puszkę instalacyjną o średnicy sześćdziesięciu milimetrów. Koronką diamentową albo młotkiem z dłutem, zależnie od tynku. Głębokość taka, żeby puszka licowała ze ścianą po tynkowaniu.

Drugi krok to odsłonięcie kabla na długości piętnastu centymetrów po każdej stronie przecięcia. Za mało zapasu utrudnia pracę, za dużo nie zmieści się w puszce.

Trzeci krok to połączenie wybraną metodą. W puszce instalacyjnej sprawdzają się WAGO 221 i kostki śrubowe, bo lutowanie wymaga otwartego ognia w trudno dostępnym miejscu.

Uwaga! Połączenie zawsze trafia do puszki nawet najlepsza złączka schowana w tynku to tykająca bomba. Wilgoć, wibracje i brak kontroli wzrokowej robią swoje po kilku latach.

Test poprawności połączenia cztery etapy weryfikacji

Etap pierwszy to oględziny: żyły odsłonięte na odpowiednią długość, złączki osadzone do końca, izolacja termokurczliwa skurczona równomiernie. Wszelkie luzy i widoczne odsłonięcia oznaczają powtórkę.

Etap drugi to pomiar ciągłości multimetrem. Jedna sonda na początku obwodu, druga na końcu odczyt poniżej jednego oma oznacza sprawne połączenie. Wartość powyżej trzech omów to sygnał alarmowy.

Etap trzeci to próba pod obciążeniem. Włączasz odbiornik o mocy równej przewidywanemu obciążeniu (grzejnik 2000 W dla obwodu gniazdkowego) i mierzysz napięcie na złączce. Spadek napięcia większy niż 0,5 V oznacza rezystancję, która pod pełnym obciążeniem zmieni połączenie w grzejnik.

Etap czwarty to monitoring dwudziestoczterogodzinny. Włączasz obciążenie, zostawiasz na dobę i co kilka godzin sprawdzasz temperaturę złączki dłonią. Ciepła w dotyku to norma, gorąca sygnał do natychmiastowego wyłączenia i poprawki.

Koszt samodzielnej naprawy vs. elektryk z uprawnieniami

Samodzielna naprawa przeciętego kabla w ścianie to koszt od pięćdziesięciu do stu pięćdziesięciu złotych, w zależności od zakupu złączek i ewentualnej puszki instalacyjnej. Elektryk z uprawnieniami SEP za tę samą robotę policzy od trzystu do sześciuset złotych.

Oszczędność wydaje się oczywista, ale uwaga: praca przy instalacji elektrycznej bez uprawnień SEP jest legalna wyłącznie we własnym domu. Wynajem, sprzedaż, lokal użytkowy tam potrzebujesz fachowca z wpisem do rejestru.

Norma PN-HD 60364 dopuszcza samodzielne naprawy w obrębie własnej instalacji, ale wymaga, żeby połączenia spełniały trzy warunki: dostępność do kontroli, odpowiednia izolacja, zgodność z obciążeniem obwodu. Brak spełnienia któregokolwiek to podstawa do odmowy odbioru przez inspektora nadzoru budowlanego.

Prewencja pięć zasad ochrony kabli w domu

Zasada pierwsza: detektor napięcia przed każdym wierceniem. Sto złotych raz na pięć lat chroni przed kablami za kilka tysięcy i ścianą do ponownego tynkowania.

Zasada druga: kable w rurach ochronnych peszel przy montażu natynkowym. Peszel za pięć złotych za metr chroni przed nacięciem nożykiem i gryzoniami.

Zasada trzecia: unikanie ostrych krawędzi przy prowadzeniu kabla. Przejścia przez metalowe profile wymagają wkładek gumowych lub przepustów.

Zasada czwarta: regularna kontrola stanu izolacji w piwnicach i garażach. Pęknięcia na powierzchni to sygnał do wymiany odcinka, zanim pojawi się iskrzenie.

Zasada piąta: brak łączenia kabli aluminiowych z miedzianymi w puszkach bez złączki bimetalicznej. Korozja elektrochemiczna nie wybacza błędów.

Ranking detektorów przewodów podtynkowych na 2024 rok: Bosch GMS 120 (350 zł, dokładność 3 cm), UNI-T UT387B (180 zł, dokładność 5 cm), Stanley STHT0-77363 (220 zł, dokładność 4 cm), Trotec BE15 (280 zł, detekcja drewna i metalu), Parkside PMD 10 (90 zł, dokładność 7 cm). Bosch wygrywa precyzją, Parkside ceną.

Kiedy wezwać elektryka z uprawnieniami SEP

Instalacja trójfazowa 400 V, uszkodzenie kabla w rozdzielni, przepalony bezpiecznik główny tu kończy się samodzielność. Elektryk z uprawnieniami SEP D1 ma kompetencje do pracy przy instalacjach do 1 kV, czyli dokładnie tam, gdzie działa domowa sieć.

Pożar instalacji, ślady przypalenia na gniazdku, iskrzenie przy włączaniu światła każdy z tych objawów oznacza uszkodzenie wymagające profesjonalnej diagnostyki. Termowizja wykrywa przegrzewające się złączki, których gołym okiem nie widać.

Przegląd instalacji elektrycznej co pięć lat to obowiązek właścicieli budynków wielorodzinnych i wartość dodana w domach jednorodzinnych. Koszt przeglądu to czterysta złotych, cena życia bezcenna.

Najczęstsze błędy przy łączeniu kabli

Błąd pierwszy: skręcanie żył i owijanie taśmą izolacyjną. Takie połączenie ma rezystancję pięć razy wyższą niż prawidłowe, grzeje się pod obciążeniem i po dwóch latach korozja całkowicie je niszczy.

Błąd drugi: łączenie kabli pod tynkiem bez puszki. Norma PN-HD 60364 zabrania zakopywania połączeń każde musi być dostępne do kontroli wzrokowej i wymiany.

Błąd trzeci: pomylenie fazy z neutralnym przy braku oznaczeń kolorami. Stara instalacja z lat siedemdziesiątych używała koloru czarnego dla obu przewodów, weryfikacja próbnikiem napięcia jest obowiązkowa.

Błąd czwarty: użycie złączki o złym przekroju. WAGO 222 obsługuje do 2,5 mm², kabel 4 mm² wymaga WAGO 221 albo 2273. Przeciążenie złączki kończy się przepaleniem.

Błąd piąty: brak złączki bimetalicznej przy łączeniu miedzi z aluminium. Korozja elektrochemiczna działa szybciej niż myślisz półtora roku do iskrzenia.

Połączenie przeciętego kabla w domu to operacja na trzydzieści minut pracy, jeśli masz odpowiednie narzędzia i złączki. Bezpieczeństwo zaczyna się od wyłączonego bezpiecznika i skończonej próby pod obciążeniem. WAGO 221 dla większości zastosowań domowych, kostka śrubowa tam, gdzie potrzebna trwałość na lata, mufa IP67 dla kabli zewnętrznych i piwnic.

Koszt własnej roboty nie przekracza stu pięćdziesięciu złotych, czas godziny. Elektryk z uprawnieniami bierze pięć razy tyle, ale daje gwarancję i pokrycie ubezpieczeniowe. Decyzja należy do ciebie, pod warunkiem że pamiętasz o normie PN-HD 60364 i zasadzie dostępności każdego połączenia.

Źródła: Norma PN-HD 60364 Instalacje elektryczne niskiego napięcia (PKN), katalog złączek WAGO 221/222 (wago-pl), przewodnik lutowania kabli miedzianych (elportal.pl), dane techniczne detektorów napięcia (botland.com.pl).
