Instalacja rekuperacji schemat: jak rozplanować kanały bez błędów

Szukasz konkretnego schematu instalacji rekuperacji, bo projekt leży na biurku, a ekipa montażowa pyta o średnice kanałów i rozmieszczenie anemostatów. W tej publikacji dostajesz nie ogólnikowy opis, lecz szczegółowe rozplanowanie wentylacji mechanicznej z odzyskiem ciepła, które możesz od razu przenieść na rzut kondygnacji. Wszystko opiera się na fizyce przepływu powietrza, normie PN-EN 16798 oraz wieloletnich realizacjach w domach jednorodzinnych o powierzchni 120-250 m², gdzie źle poprowadzony kanał potrafi zjeść 15-20% sprawności całego rekuperatora.

• Instalacja rekuperacji schemat: od czego zacząć planowanie
• Jak poprowadzić kanały wentylacyjne w domu
• Dobór średnic i rozmieszczenie anemostatów nawiewnych
• Montaż anemostatów nawiewnych krok po kroku
• Najczęstsze błędy montażowe rekuperacji
• Kontrola i uruchomienie instalacji rekuperacji
• Kanały PE-FLEX vs stal ocynkowana porównanie praktyczne
• Koszt montażu rekuperacji i oszczędności energetyczne
• Najczęściej zadawane pytania o schemat instalacji rekuperacji

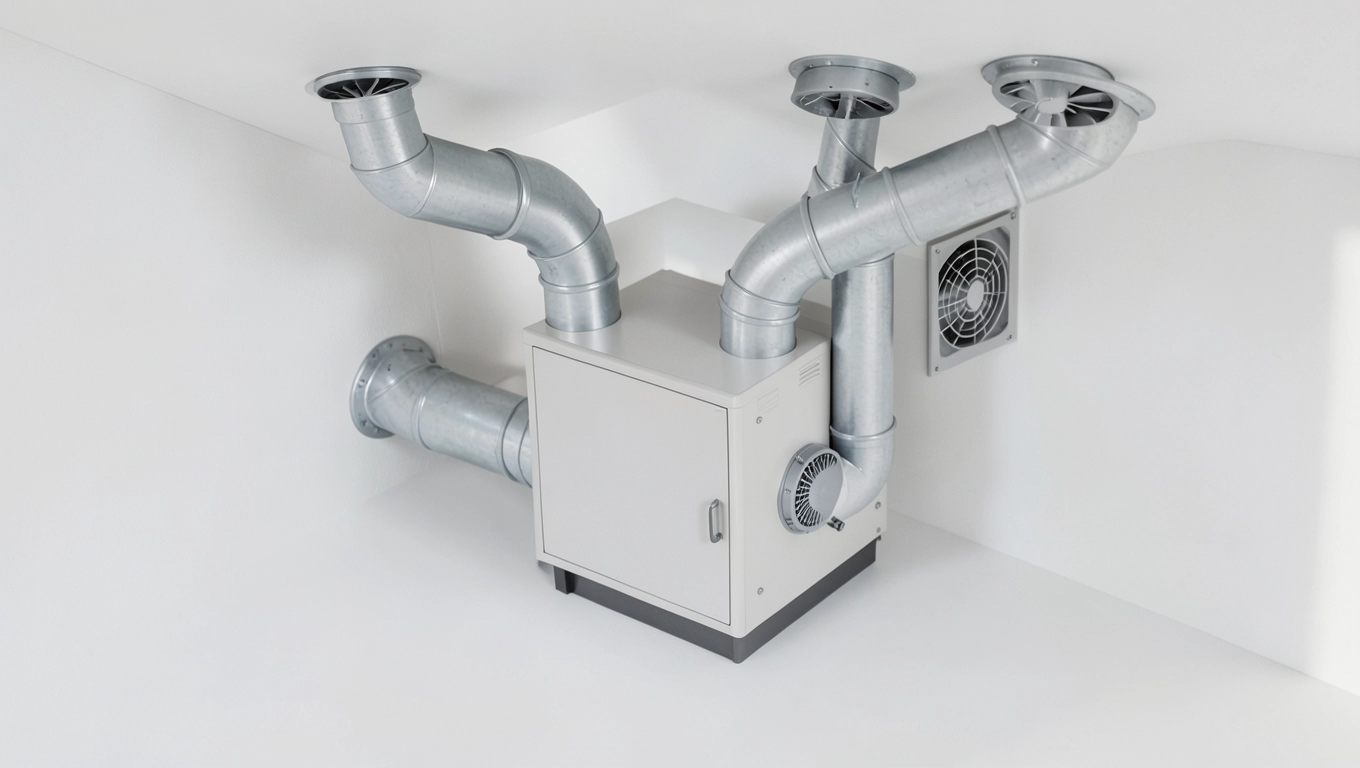

Instalacja rekuperacji schemat: od czego zacząć planowanie

Cały schemat instalacji rekuperacji zaczyna się od bilansu powietrza, nie od zakupu centrali. Na każde 25 m² powierzchni użytkowej potrzebujesz około 100 m³/h świeżego powietrza, a kuchnia z okapem pochłania dodatkowe 150-250 m³/h podczas gotowania. Bez tych liczb żaden rysunek nie ma sensu, bo kanały dobierasz do przepływu, a nie na oko.

Kolejny krok to wybór typu instalacji. Najczęściej spotykasz wariant z rozprowadzeniem powietrza kanałami PE-FLEX o średnicy 75, 90 lub 125 mm, prowadzonymi w warstwie izolacji stropu podwieszanego lub w bruzdach ściennych. Taśma stalowa ocynkowana sprawdza się przy dużych przekrojach w halach, ale w domu jednorodzinnym sztywność stali generuje hałas na każdym kolanku.

Przed rysowaniem tras zmierz wysokość nadproży, drzwi balkonowych i schodów. Rekuperator potrzebuje min. 300 mm przestrzeni montażowej, a skrzynka rozdzielcza dodatkowe 150 mm pod sufitem. Jeśli nadproże ma 240 mm, centrala nie wejdzie i cały schemat trzeba przeprojektować, co na etapie budowy kosztuje kilka tysięcy złotych.

Projekt instalacji wentylacji powinien zawierać: rzut każdej kondygnacji z zaznaczonymi kanałami, dobór średnic na podstawie zalecanych prędkości przepływu (1,5-3 m/s w kanałach głównych), lokalizację skrzynek rozdzielczych oraz wykaz anemostatów z przypisaniem do pomieszczeń. Bez tego dokumentu ekipa montażowa pracuje po omacku i zwykle kończy się to reklamacjami.

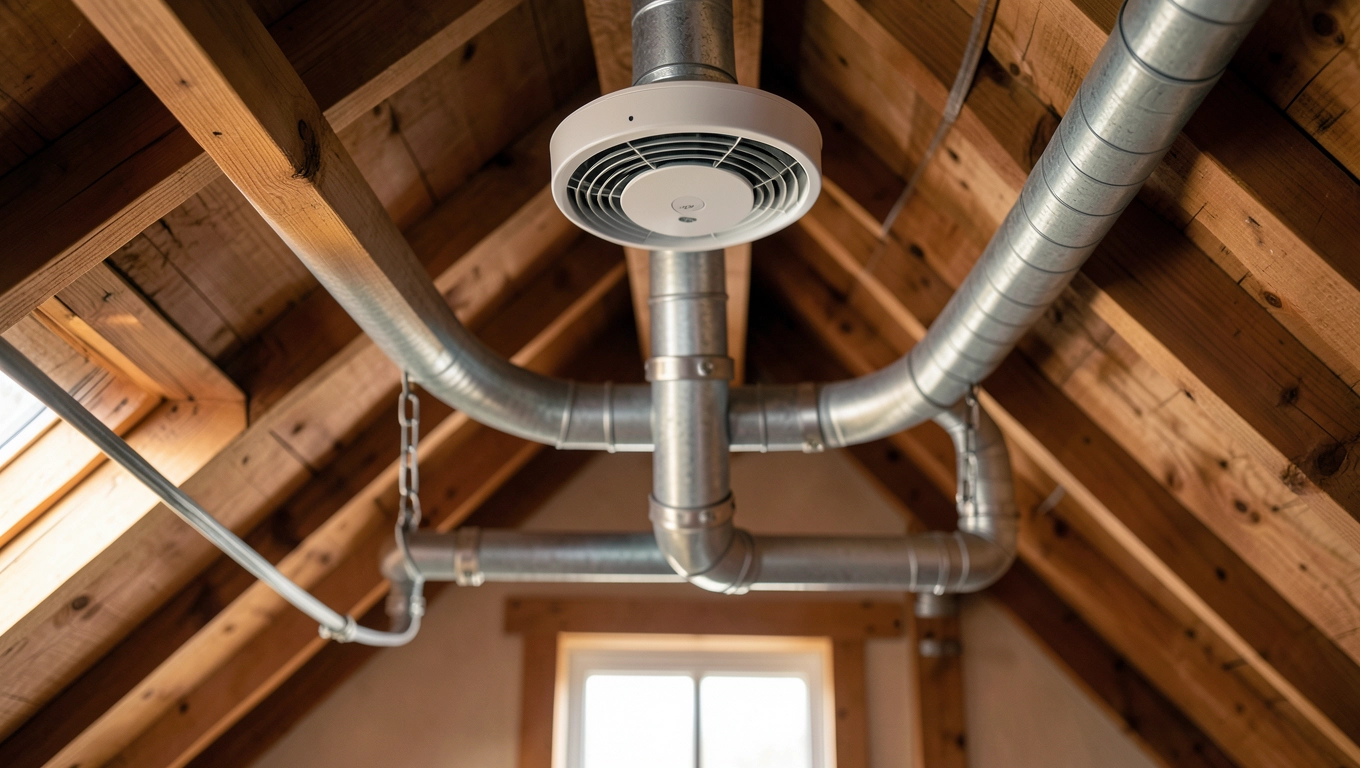

Jak poprowadzić kanały wentylacyjne w domu

Prowadzenie kanałów PE-FLEX rządzi się prostą zasadą: trasa od centrali do anemostatu powinna być możliwie najkrótsza i pozbawiona ostrych łuków. Każde kolanko 90° to strata ciśnienia rzędu 8-12 Pa, co przy trzech zakrętach na trasie oznacza konieczność zwiększenia mocy wentylatora o 15-20%. Promień gięcia elastycznego kanału nie może być mniejszy niż jego średnica, bo inaczej wewnętrzna fałda zmniejsza przekrój efektywny nawet o 30%.

Kanały nawiewne prowadzisz do sypialni, salonu i gabinetu, a wywiewne z kuchni, łazienek oraz garderoby. Różnica temperatur między tymi strefami wymusza naturalną cyrkulację, ale tylko wtedy, gdy anemostaty nawiewne umieścisz przy oknach lub ścianach zewnętrznych. W praktyce oznacza to przesunięcie nawiewu o 30-40 cm od narożnika, żeby strumień nie tworzył martwej strefy.

Izolacja akustyczna i termiczna kanałów w strefie nieogrzewanej, na przykład na poddaszu, to nie opcja, lecz wymóg normy PN-EN 16798. Maty z wełny mineralnej o grubości 50 mm owinięte wokół PE-FLEX redukują hałas przepływu o 8-10 dB i zapobiegają kondensacji pary wodnej wewnątrz przewodu. Bez izolacji na strychu temperatura kanału spada poniżej punktu rosy, a woda kapie na sufit.

Skrzynka rozdzielcza wentylacji to punkt, w którym jeden kanał główny o średnicy 200-250 mm rozgałęzia się na trzy lub cztery mniejsze. Jej budowa opiera się na zwężce i laminarnym rozdziale strumienia, dlatego nie wystarczy zwykły trójnik hydrauliczny. Specjalna skrzynka z przepustnicami pozwala wyregulować przepływ na każdym odgałęzieniu, co ma znaczenie przy bilansowaniu instalacji.

Skrzynka rozprężna montowana przy anemostacie pełni odwrotną funkcję: rozdziela powietrze z kanału 125 mm na perforowaną płytę czołową o średnicy 200 mm. Dzięki temu prędkość wypływu spada z 3 m/s do 1 m/s, a hałas z 38 dB do poziomu niesłyszalnego. Próba zaoszczędzenia na tym elemencie kończy się gwizdem przy każdym wyższym biegu wentylatora.

Dobór średnic i rozmieszczenie anemostatów nawiewnych

Średnica kanału wynika z wymaganego przepływu i dopuszczalnej prędkości. Dla 60 m³/h w sypialni o powierzchni 12 m² wystarczy PE-FLEX 75 mm przy prędkości 2,8 m/s. Salon o powierzchni 25 m² potrzebuje 120 m³/h, co wymaga już kanału 90 mm lub 125 mm. Przekroje mniejsze niż 75 mm są technicznie możliwe, ale każdy milimetr oporu hydraulicznego rośnie w nich geometrycznie.

Anemostat nawiewny powinien znajdować się na ścianie zewnętrznej lub przy oknie, ale nie bezpośrednio nad grzejnikiem. Zimą strumień chłodnego powietrza miesza się wtedy z ciepłem konwektora i tworzy nieprzyjemne prądy. Najlepsze miejsce to 2,3 m nad podłogą, w odległości 30-40 cm od narożnika, skąd powietrze rozpływa się po stropie i opada powoli, zapewniając równomierną temperaturę w całym pomieszczeniu.

Anemostat wywiewny montujesz w łazience i kuchni z dala od drzwi, najczęściej w pobliżu źródła wilgoci lub zapachów. Minimalna odległość od anemostatu nawiewnego w przyległym pomieszczeniu to 3 m w linii prostej, bo zbyt bliskie ustawienie tworzy krótką pętlę powietrza i obniża sprawność odzysku ciepła nawet o 25%. Ta zasada wynika z fizyki mieszania się strumieni.

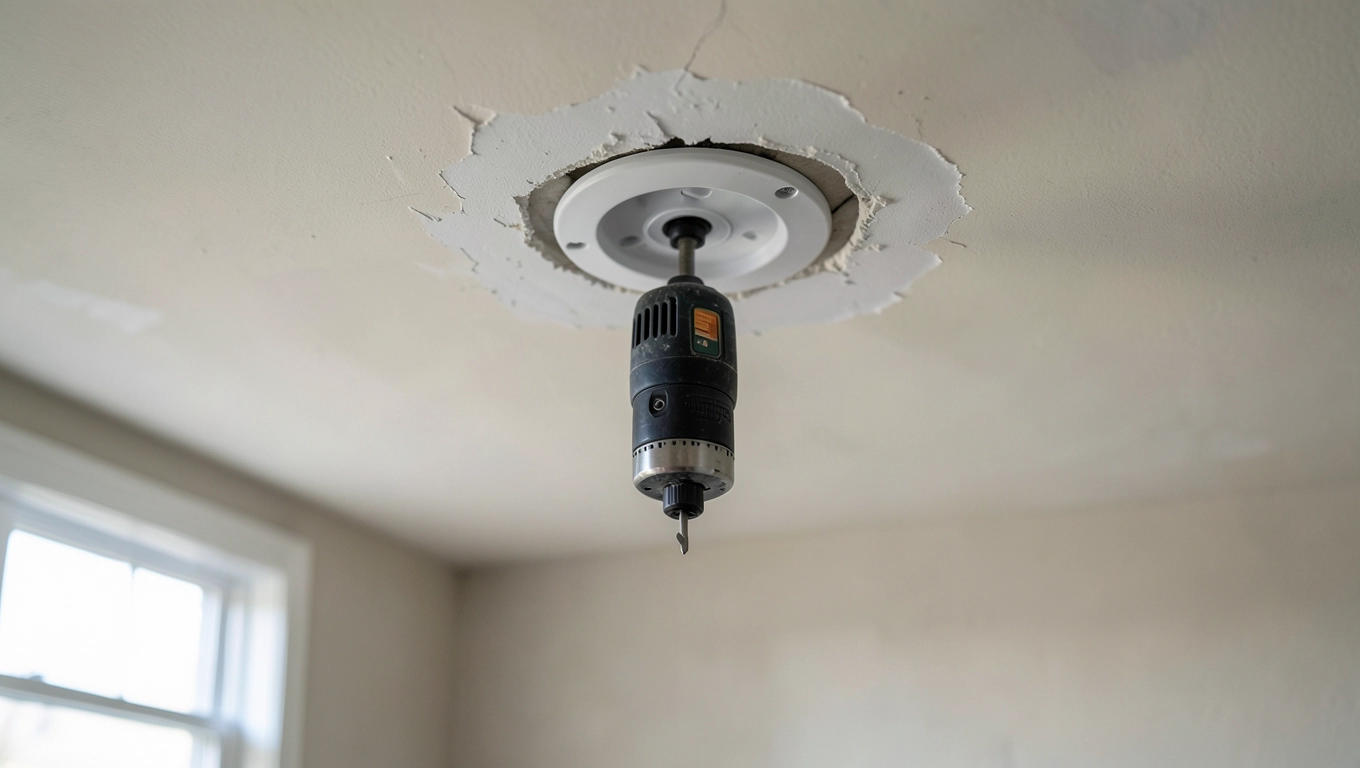

Montaż anemostatów nawiewnych krok po kroku

Montaż zaczynasz od wyznaczenia osi otworu w suficie podwieszanym lub ścianie kartonowo-gipsowej. Otwór wycinasz wiertarką z otwornicą o średnicy 130 mm, co daje 2,5 mm luzu na korektę położenia. Anemostat nie może opierać się na płycie g-k, dlatego za otworem mocujesz w kanałe PE-FLEX pierścień montażowy przykręcony do stelaża sufitowego.

Po wprowadzeniu króćca anemostatu do kanału uszczelniasz połączenie taśmą aluminiową, a nie zwykłą izolacyjną. Para wodna przenika przez taśmę PVC i po dwóch sezonach grzewczych widać zacieki na suficie. Połączenie klejone dodatkowo pianką montażową daje szczelność klasy C wg PN-EN 16798, a to wymóg dla budynków pasywnych.

Kierownica anemostatu pozwala skierować strumień powietrza w wybraną stronę. W sypialni kierujesz go w stronę ściany wewnętrznej, nie nad łóżko. Hałas wypływu przy prędkości 1 m/s wynosi około 22 dB, czyli mniej niż szept, ale przy złym ustawieniu kierownicy potrafi wzrosnąć do 35 dB i budzić domowników.

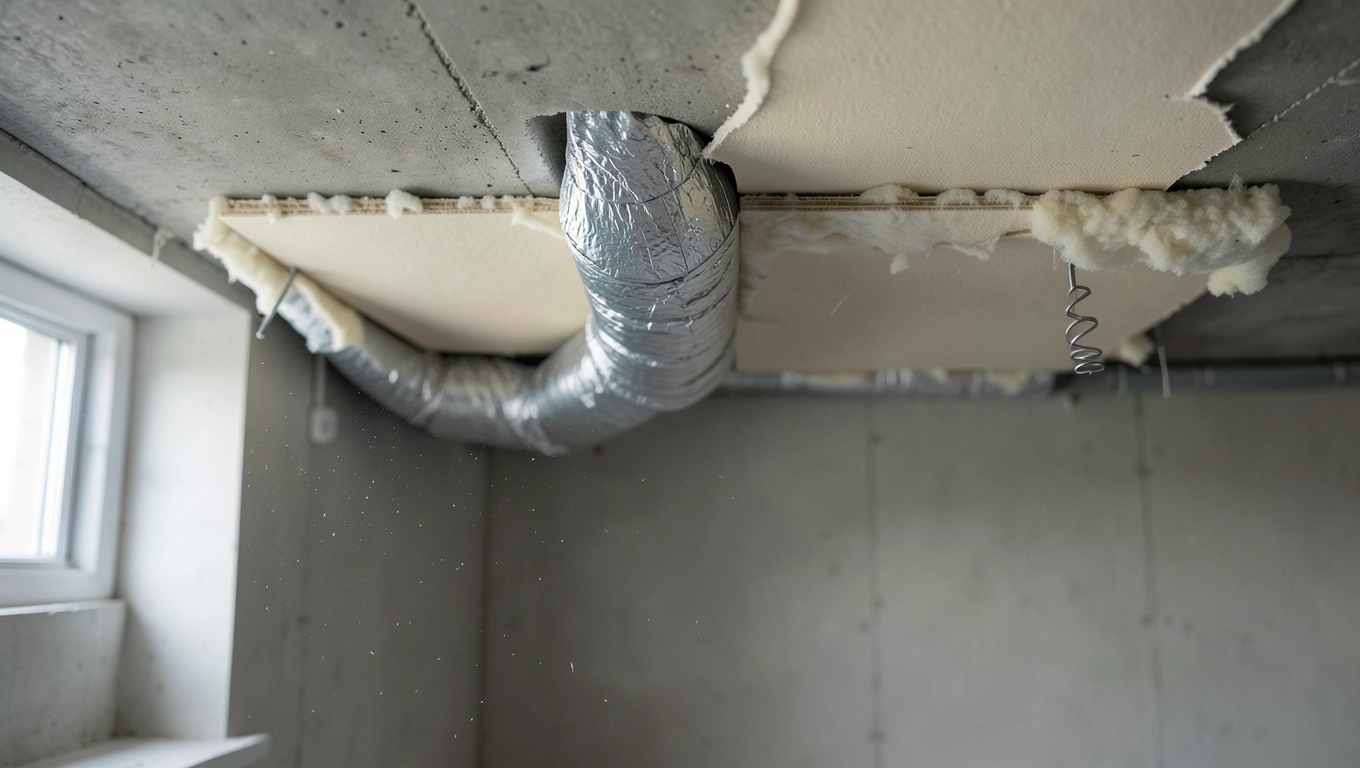

Najczęstsze błędy montażowe rekuperacji

Pierwszy grzech montażowy to zbyt ciasne prowadzenie kanału PE-FLEX między stropem a sufitem podwieszanym. Rozciągnięty przewód traci przekrój, a wentylator musi pracować na wyższym biegu, zjadając 100-150 W dodatkowej mocy. Koszt tego błędu w skali roku to około 400 kWh, czyli ponad 300 zł przy taryfie G11.

Drugi błąd to brak izolacji akustycznej kanałów w strefie mieszkalnej. Hałas przepływu powietrza przy prędkości 4 m/s wynosi 42 dB, co przekracza normę dla sypialni. Wystarczy owinąć kanał matą z wełny mineralnej o grubości 30 mm, żeby zbić poziom do 28 dB. Tani zabieg, a zmienia komfort użytkowania na lata.

Trzeci problem to nieprawidłowe rozmieszczenie skrzynek rozdzielczych. Montaż w garażu lub kotłowni bez izolacji termicznej powoduje, że kanały tracą 1-2°C temperatury, a rekuperator musi dogrzewać powietrze. Efekt skumulowany przy ośmiu kanałach oznacza stratę sprawności odzysku ciepła o 8-12%, czyli w domu 150 m² mówimy o dodatkowych 1500 kWh rocznie.

Najpoważniejszy błąd to brak testu szczelności przed zamknięciem sufitów. Kanały nieszczelne na poziomie 5% powodują, że rekuperator zasysa powietrze z poddasza zamiast z czerpni. W domu pasywnym norma WT 2017 wymaga klasy szczelności A, a każdy nieszczelny króciec obniża ją o jedno oczko.

Kontrola i uruchomienie instalacji rekuperacji

Uruchomienie zaczynasz od testu ciśnieniowego kanałów przy 250 Pa przez 30 minut. Spadek ciśnienia o więcej niż 10% oznacza nieszczelność, którą musisz zlokalizować mydlaną pianą lub dymem. Każdy nieszczelny króciec to nie tylko strata energii, ale i podciśnienie w domu ciągnące powietrze z kominów wentylacyjnych.

Po teście szczelności przechodzisz do pomiaru wydajności anemostatów balometrem. Każdy anemostat powinien mieścić się w zakresie ±10% wartości projektowej. Różnica większa niż 15% sygnalizuje problem z przepustnicą lub błędnie dobraną średnicą kanału. Bez balometru regulacja to zgadywanka i zwykle kończy się nadmiernym hałasem w jednym pomieszczeniu i dusznym powietrzem w innym.

Regulacja rekuperatora obejmuje ustawienie biegów wentylatora, balansu nawiew-wywiew oraz programu obejścia letniego (by-passu). W polskich warunkach klimatycznych by-pass uruchamia się automatycznie przy temperaturze zewnętrznej powyżej 22°C, żeby nie dogrzewać powietrza latem. Ręczne sterowanie tą funkcją pozwala zaoszczędzić do 200 kWh rocznie, ale wymaga zmysłu obserwatora pogody.

Kanały PE-FLEX vs stal ocynkowana porównanie praktyczne

Wybór między PE-FLEX a stalą ocynkowaną sprowadza się do trzech kryteriów: hałasu, ceny i trwałości. PE-FLEX generuje mniejszy hałas dzięki elastycznym ściankom, które tłumią wibracje. Stal sztywna wymaga obowiązkowo dodatkowej izolacji akustycznej, co podnosi koszt montażu o 25-40 zł na metr bieżący.

Stal ocynkowana ma sens w halach przemysłowych i garażach, gdzie kanały idą wzdłuż ścian i łatwo je podeprzeć. W domu jednorodzinnym prowadzenie stali w suficie podwieszanym to dodatkowe 50-80 kg/m² obciążenia stelaża, co wymusza gęstsze kołkowanie i podnosi koszt robocizny o 15-20%. PE-FLEX waży trzykrotnie mniej i nie wymaga tak rozbudowanej infrastruktury.

Stosować PE-FLEX w garażach i kotłowniach nie warto, bo tam temperatura rzadko spada poniżej 10°C, a izolacja akustyczna nie jest wymagana. W tych strefach lepiej sprawdza się tańszy kanał PVC spiro, który kosztuje 8-12 zł za metr. Stal montuj wyłącznie na odcinkach prostych powyżej 4 m, gdzie PE-FLEX nie utrzymuje kształtu i zaczyna się fałdować.

Koszt montażu rekuperacji i oszczędności energetyczne

Koszt montażu rekuperacji w domu 150 m² waha się między 18 a 28 tys. zł z centralą i automatyką. Samo rozprowadzenie kanałów to 6-9 tys. zł, rekuperator 7-12 tys. zł, a uruchomienie z regulacją 1,5-2,5 tys. zł. Różnice wynikają z wybranej klasy centrali i liczby stref regulacyjnych.

Oszczędność energii w stosunku do wentylacji grawitacyjnej wynosi 2 500-4 000 kWh rocznie w domu 150 m², co przy taryfie G11 daje 2 000-3 200 zł. Sprawność odzysku ciepła w rekuperatorze krzyżowym sięga 75-85%, a w entalpicznym do 92%. Dom pasywny wymaga minimum 80% sprawności, bo każdy procent poniżej normy oznacza konieczność dogrzewania powietrza wentylacyjnego.

Zwrot inwestycji w rekuperację przy obecnych cenach energii wynosi 7-9 lat w nowym domu i 5-7 lat w modernizowanym, gdzie wentylacja grawitacyjna generuje straty rzędu 30-40% całkowitego zapotrzebowania na ciepło. Przy taryfie dynamicznej i rosnących cenach prądu ten okres skraca się o 1-2 lata.

Najczęściej zadawane pytania o schemat instalacji rekuperacji

Czy anemostat nawiewny może być przy podłodze?

Nie, bo zimne powietrze opada wzdłuż ściany i tworzy dyskomfortowy chłód w strefie przebywania. Anemostat montuj na wysokości 2,2-2,6 m, żeby strumień rozpływał się po stropie. Jedyny wyjątek to ogrzewanie podłogowe, gdzie anemostat przy podłodze współgra z konwekcją ciepłej posadzki.

Ile anemostatów nawiewnych potrzebuje dom 120 m²?

Cztery do pięciu, w zależności od podziału na strefy. Salon, dwie sypialnie, gabinet i kuchnia z jadalnią to typowe rozplanowanie. Każdy anemostat obsługuje 20-30 m² powierzchni. Więcej anemostatów oznacza krótsze kanały i niższy hałas, ale droższy montaż.

Czy rekuperacja działa bez projektu instalacji?

Formalnie tak, ale w praktyce kończy się to reklamacjami i gorszą sprawnością. Projekt instalacji wentylacji wymaga uprawnień, a bez niego nie uzyskasz odbioru budynku. Koszt projektu to 1 500-3 000 zł, a oszczędność na etapie montażu sięga 5-10% wartości instalacji.

Jak często czyścić kanały rekuperacji?

Filtry wymieniasz co 6-12 miesięcy, a kanały czyścisz co 4-6 lat. Kurz osiada w PE-FLEX wolniej niż w stali, bo gładka powierzchnia wewnętrzna nie przyciąga cząstek. Zapomnienie o filtrach obniża wydajność o 30% w ciągu roku, a to więcej niż cała różnica między klasą centrali A a B.

Źródła danych i normy

PN-EN 16798-1:2019 Charakterystyka energetyczna budynków. Wentylacja budynków. Część 1: Parametry środowiska wewnętrznego.

PN-EN 16798-3:2019 Wentylacja budynków. Część 3: Wentylacja budynków niemieszkalnych. Wytyczne dotyczące właściwości i obliczeń.

Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2017 z późn. zm.).

Wytyczne Instytutu Budownictwa Pasywnego Darmstadt dotyczące wentylacji w budynkach pasywnych (passipedia.org).
