Schemat instalacji rolety zewnętrznej – kompletny poradnik krok po kroku

Wybór trzech żył zamiast pięciu na etapie tynkowania to decyzja, która zemści się przy pierwszej próbie podpięcia modułu WiFi. Brak neutralnej w puszce, za ciasny sterownik, nieprzemyślana trasa przewodu to trzy grzechy, które popełnia większość osób budujących dom. Każdy z nich kosztuje potem kucie świeżych tynków albo prowadzenie kabla po wierzchu, co właściciel odczuwa jako porażkę planowania. Dobra wiadomość: schemat instalacji rolety zewnętrzne da się ułożyć samodzielnie, bez studiów elektrotechnicznych, jeśli tylko rozumie się fizykę obwodu i ograniczenia puszki podtynkowej.

• Dobór przewodu do rolety 3 czy 5 żył i co to zmienia
• Schemat podłączenia rolety z łącznikiem żaluzjowym w rozdzielnicy
• Podłączenie sterownika rolety SRP-01 w puszce 60 mm
• Integracja rolet z WiFi, Tuya i Home Assistant co warto przewidzieć
• Checklist przed oddaniem instalacji
• Najczęstsze pytania dotyczące schematu instalacji rolety zewnętrznej

Dobór przewodu do rolety 3 czy 5 żył i co to zmienia

Silnik rolety potrzebuje fazy roboczej L1 (góra), fazy roboczej L2 (dół) oraz przewodu ochronnego PE. Te trzy żyły to absolutne minimum, które pozwala uruchomić napęd najprostszym łącznikiem żaluzjowym. W praktyce jednak ta minimalna wersja zamyka drogę do rozbudowy, ponieważ w puszce brakuje miejsca na sterownik albo moduł smart.

Pięć żył to wariant rekomendowany dla każdego nowego budynku i większości remontów. Dodatkowa para to neutralny N oraz sygnał sterujący albo zasilanie dodatkowego urządzenia. Przewód YDYp 5×1,5 mm² kosztuje orientacyjnie 4,80-6,20 zł za metr, podczas gdy wersja 3×1,5 mm² to wydatek rzędu 3,90-4,80 zł/m. Różnica na dziesięciu metrach trasy wynosi mniej niż trzydzieści złotych, a korzyść pojawia się latem, gdy domownik chce zamknąć osiem rolet jednym przyciskiem.

Przekrój 1,5 mm² wystarcza dla typowego silnika rolety o poborze 0,3-0,5 A. Norma PN-HD 60364-5-52 dopuszcza taki przekrój dla obwodów o mniejszym obciążeniu, a sam silnik z radiatorem ciepła nie przegrzewa przewodu nawet przy intensywnej pracy. Grubszy 2,5 mm² warto ciągnąć tylko wtedy, gdy planowany jest napęd o mocy powyżej 600 W albo gdy trasa ma ponad dwadzieścia metrów i pojawia się spadek napięcia.

Decyzja o liczbie żył powinna zapaść przed tynkowaniem, kiedy ściany są jeszcze surowe. W domu 120 m² z ośmioma roletami trasa przewodu liczy orientacyjnie 180-240 metrów, więc różnica cenowa przy wyborze pięciożyłowego wariantu wynosi około 200-350 złotych za całą inwestycję. To kwota, za którą kupuje się potem spokój przy każdej modernizacji automatyki.

Kiedy nie warto stosować pięciu żył? W remontach, gdzie kucie ścian generowałoby koszty znacznie wyższe niż późniejsze prowadzenie przewodu natynkowo w listwie. W małych mieszkaniach do 50 m², gdzie jedna czy dwie rolety nie uzasadniają inwestycji w rozbudowaną magistralę. Wreszcie w obiektach zabytkowych, gdzie każdy dodatkowy centymetr bruzdy wymaga konserwatora.

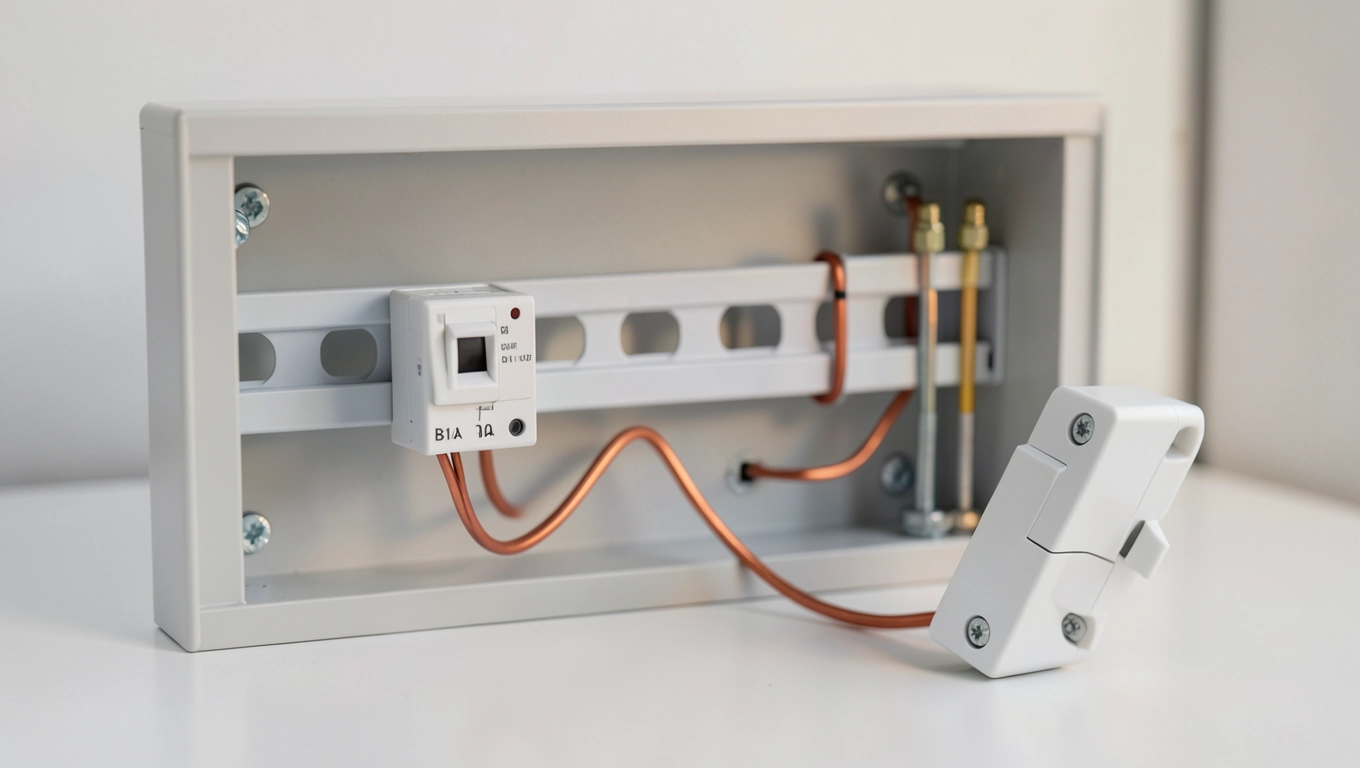

Schemat podłączenia rolety z łącznikiem żaluzjowym w rozdzielnicy

Obwód roletowy w rozdzielnicy składa się z czterech stałych elementów: wyłącznika nadprądowego B10A, sterownika grupowego (opcjonalnie), przewodu zasilającego oraz łącznika żaluzjowego przy oknie. Każdy z nich pełni ściśle określoną funkcję, a pominięcie jednego powoduje, że cały łańcuch odmawia współpracy w najmniej spodziewanym momencie.

Wyłącznik B10A zabezpiecza silnik przed skutkami zablokowania piór albo oblodzenia skrzynki. Krzywa B reaguje przy prądzie 3-5 razy większym od znamionowego, co odpowiada typowemu prądowi rozruchowemu silnika rurowego. Bezpiecznik topikowy 6 A sprawdza się tam, gdzie obwód zasila wyłącznie oświetlenie, ale w obwodzie z silnikiem zbyt szybko się przepala przy każdym zacięciu.

Rozdzielnica        Puszka 60 mm        Silnik rolety
+----------------+   +-------------+     +-----------+
| B10A (L1,L2,N) |---| łącznik     |-----| L1 (góra) |
|                |   | żaluzjowy   |     | L2 (dół)  |
|                |---|             |-----| N         |
|                |   | PE          |-----| PE        |
+----------------+   +-------------+     +-----------+

Łącznik żaluzjowy to pozornie proste urządzenie z trzema pozycjami: góra, stop, dół. Mechanicznie działa jak przełącznik bistabilny, który podaje napięcie na jedną z dwóch faz roboczych silnika. Wewnątrz obudowy znajdują się dwa mikroprzełączniki wzajemnie się blokujące, co zapobiega jednoczesnemu zasileniu obu uzwojeń i w konsekwencji spaleniu silnika. Ta blokada to nie kosmetyka, lecz fizyczne zabezpieczenie, którego nie da się obejść programowo.

Przewód wchodzi do puszki 60 mm od dołu, a łącznik montuje się centralnie. Zbyt płytka puszka (45 mm) nie pomieści łącznika ze sterownikiem SRP-01, dlatego w nowych instalacjach stosuje się wyłącznie wersję 60 mm. Orientacja kostki zaciskowej ma znaczenie: L1 zawsze po lewej, L2 po prawej, N i PE na dole. Odwrócenie skutkuje wprawdzie poprawnym działaniem, ale utrudnia diagnostykę i zwiększa ryzyko pomyłki przy serwisie.

Rozdzielnica kolejność podłączenia

W rozdzielnicy przewód wchodzi do zacisku wyłącznika B10A od góry (zasilanie) i wychodzi od dołu (obwód). Z drugiej strony wyłącznika biegnie magistrala do pozostałych rolet, zwykle listwą łączeniową na szynie DIN. Każdy obwód roletowy numeruje się osobno, choć w praktyce wszystkie wracają do wspólnego zacisku N i PE. Ta numeracja ułatwia lokalizację usterki, gdy jedna roleta przestaje reagować, a pozostałe działają bez zarzutu.

Sterownik grupowy montuje się w rozdzielnicy, jeśli dom ma więcej niż cztery rolety i właściciel chce zamykać wszystkie jednym przyciskiem. Urządzenie przyjmuje sygnał z łącznika centralnego i wysyła impuls do poszczególnych obwodów z zaprogramowanym opóźnieniem, od 0,5 do 4 sekund. Kolejność zapobiega jednoczesnemu udarowi prądu na kilku silnikach, co mogłoby zadziałać na wyłącznik główny.

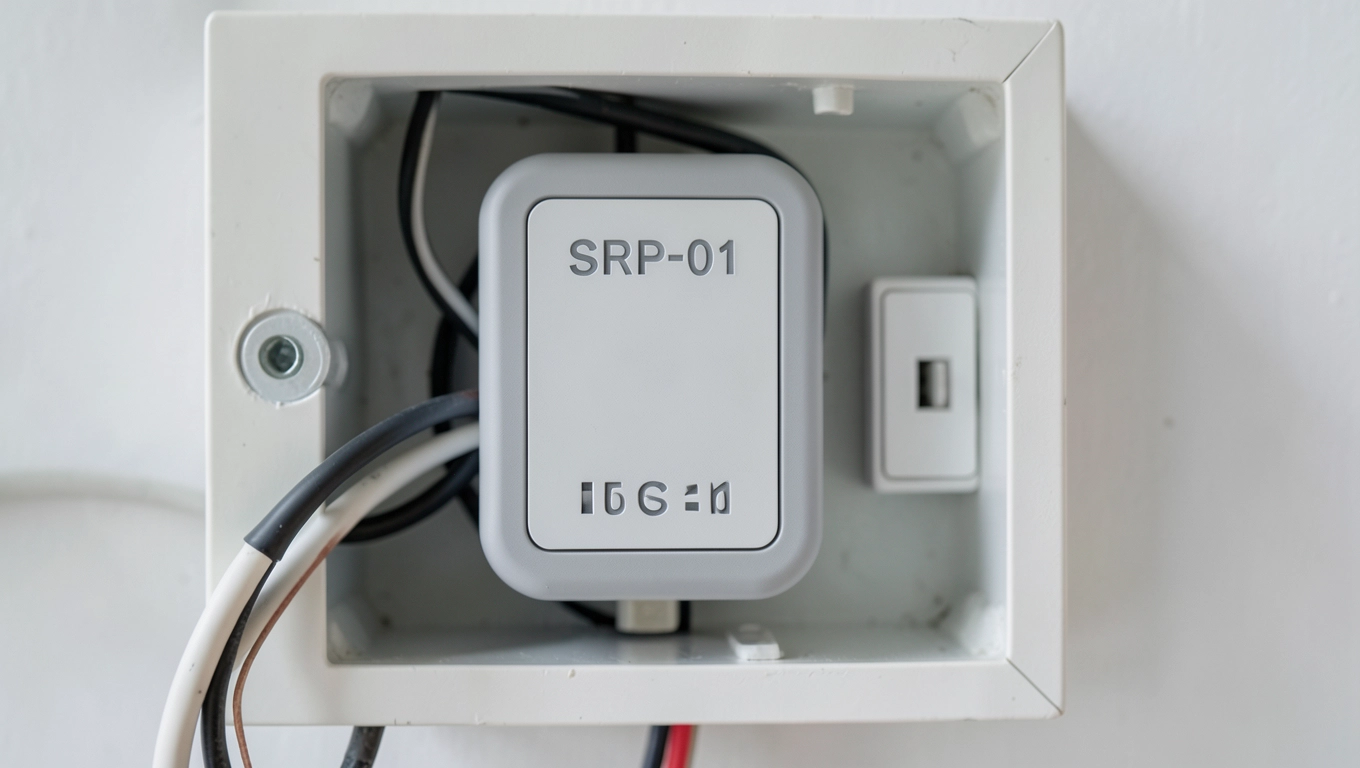

Podłączenie sterownika rolety SRP-01 w puszce 60 mm

Sterownik SRP-01 to niewielkie urządzenie, które zmienia zwykły łącznik żaluzjowy w centralny element automatyki. Mieści się w puszce 60 mm obok łącznika, ale wymaga precyzyjnego poprowadzenia przewodów, bo każdy milimetr się liczy. Producent deklaruje głębokość montażu 28 mm, co razem z łącznikiem oznacza konieczność głębszej puszki albo użycia wersji krótszej.

Podłączenie zaczyna się od odcięcia napięcia w obwodzie wyłącznikiem głównym. Faza L wchodzi do zacisku INPUT, neutralny N do osobnego zacisku, a fazy L1 i L2 wychodzą do silnika. Przewód ochronny PE łączy się mostkiem z zaciskiem PE puszki, bez przerywania ciągłości. Programowanie odbywa się trzema przyciskami na obudowie: jeden służy do ustawiania opóźnienia (0,5-240 s), drugi do pozycji komfortowej, trzeci do przywracania ustawień fabrycznych.

Uwaga: praca przy napięciu 230 V wymaga kwalifikacji SEP grupy 1. Osoba bez uprawnień może wymienić łącznik w izolacji, ale nie powinna ingerować w obwód pod napięciem ani podłączać sterownika do rozdzielnicy.

Opóźnienie programuje się jako czas między załączeniem góra a automatycznym zatrzymaniem. Dla rolety o wysokości 1,5 m czas ten wynosi około 14-18 sekund. Pozycja komfortowa to pośredni punkt, w którym roleta zatrzymuje się po drugim naciśnięciu. Funkcja przydaje się latem, gdy pióra mają przepuszczać światło, ale nie nagrzewać wnętrza.

Diagnostyka najczęstszych problemów

Roleta nie reaguje na żaden przycisk? Sprawdź napięcie na zaciskach L1 i L2 miernikiem. Brak napięcia oznacza przerwę w obwodzie, zwykle w rozdzielnicy. Napięcie jest, a silnik milczy? Prawdopodobnie uszkodzony jest kondensator rozruchowy wewnątrz napędu. Roleta jedzie tylko w jedną stronę? Winowajcą jest najczęściej zużyty mikroprzełącznik w łączniku albo przerwany przewód w jednej z żył L1 lub L2.

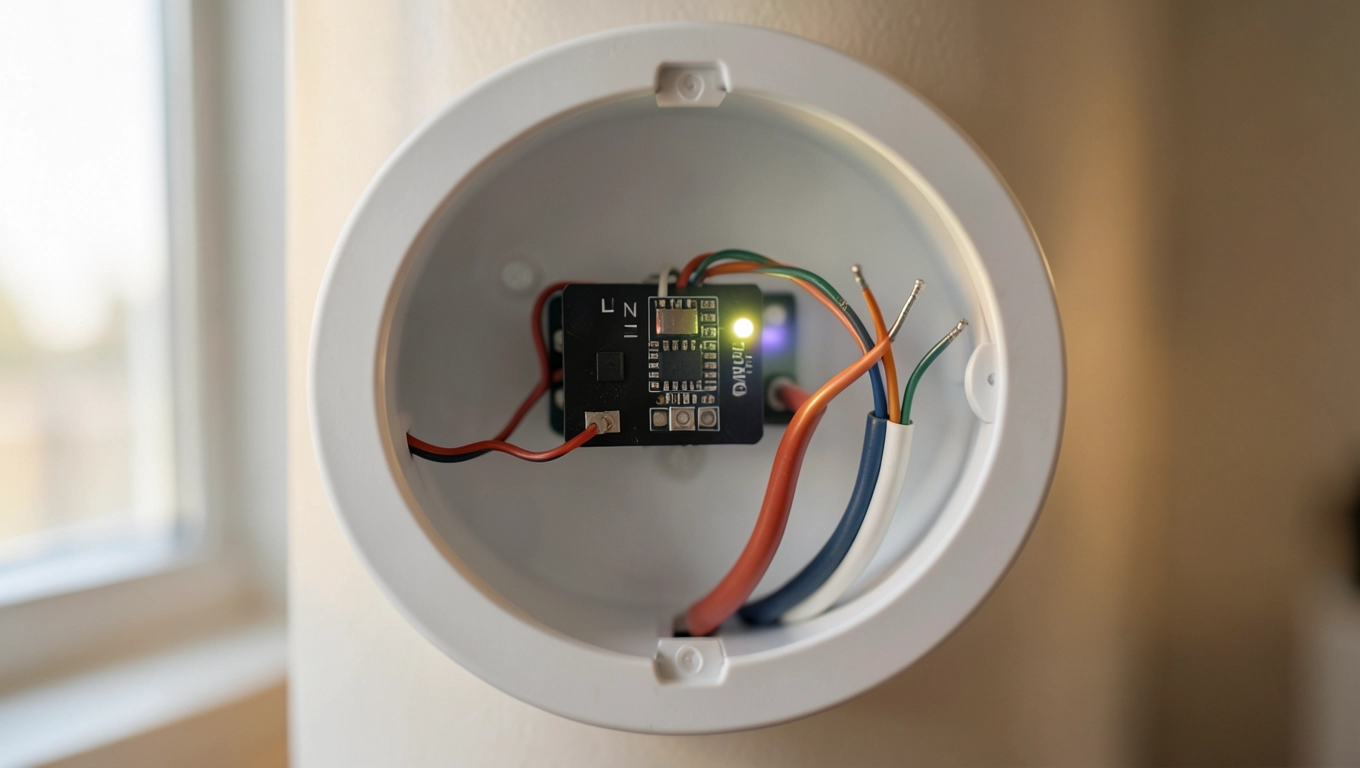

Integracja rolet z WiFi, Tuya i Home Assistant co warto przewidzieć

Moduł WiFi montowany w puszce pod łącznikiem potrzebuje zasilania 230 V, czyli żyły L oraz N. W puszce z przewodem trzyżyłowym ta druga żyła nie istnieje, więc jedynym ratunkiem jest przewód pięciożyłowy albo prowadzenie dodatkowego kabla natynkowo. Na etapie budowy wybór pięciu żył kosztuje grosze; w gotowym mieszkaniu to już poważna inwestycja w kucie.

Moduł Tuya (wariant z Zigbee albo WiFi) przyjmuje fazę L i neutralny N z przewodu, a do silnika wysyła dwa sygnały: góra i dół. Sterowanie odbywa się przez aplikację Smart Life albo Tuya Smart, która integruje się z Home Assistant przez Mosquitto albo lokalne API. Scena „Wychodzę z domu" opuszcza wtedy wszystkie rolety w określonej kolejności i zamyka je o godzinie zachodu słońca w najdłuższym dniu roku.

Home Assistant pozwala na warunki, których żaden producent modułów nie implementuje domyślnie. Przykład: rolety zamykają się automatycznie, gdy temperatura na zewnętrznym czujniku przekroczy 28°C i jednocześnie czujnik nasłonecznienia wskazuje powyżej 60 000 lux. Warunek łączy dwa parametry środowiskowe, co w fizyce budynku odpowiada sytuacji, gdy samo słońce bez upału nie wymaga ochrony, ale upał bez słońca nie grozi przegrzaniem wnętrza.

Integracja z Home Assistant wymaga jednak jednorazowej pracy konfiguracyjnej: dodania integracji MQTT, wpisania tematów publikowanych przez moduły Tuya i zdefiniowania encji cover dla każdej rolety. Skrypt YAML zajmuje kilkanaście linii, ale osoba bez doświadczenia poświęci na to cały weekend. Warto więc rozważyć gotowe bramki Zigbee z firmware ZHA, które automatycznie wykrywają moduły i tworzą encje bez ręcznej edycji plików.

Bezpieczeństwo i przepisy

Norma PN-HD 60364-7-712 reguluje instalacje fotowoltaiczne, ale obwody roletowe podlegają ogólnym zasadom z części 5-52 i 7. W praktyce oznacza to konieczność stosowania wyłączników różnicowoprądowych 30 mA dla obwodów w pomieszczeniach wilgotnych, ochrony nadprądowej o charakterystyce B oraz oddzielnego obwodu dla każdej strefy sterowania. Połączenie rolet z oświetleniem w jednym obwodzie to częsty błąd, który komplikuje diagnostykę i zwiększa prąd wypadkowy.

Porada praktyczna: puszka 60 mm pod każdą roletą powinna mieścić łącznik, sterownik i zapas przewodu. Zapas ten układa się w pętlę o średnicy 8-10 cm, co ułatwia późniejszą wymianę urządzenia bez konieczności przedłużania żył.

Checklist przed oddaniem instalacji

• Każda roleta ma niezależny obwód z wyłącznikiem B10A
• Przewód pięciożyłowy poprowadzony w tynku, zapas 15 cm w puszce
• Łącznik żaluzjowy działa w obu kierunkach, blokada mechaniczna działa
• Sterownik SRP-01 zaprogramowany, czas opóźnienia sprawdzony miernikiem
• Neutralny N obecny w każdej puszce, do której trafi moduł WiFi
• Połączenia PE zmostkowane, ciągłość sprawdzona miernikiem rezystancji
• Rozdzielnica opisana, każdy obwód numerowany na szynie DIN
• Schemat elektryczny przechowywany wraz z dokumentacją domu
• Pomiar impedancji pętli zwarcia wykonany i zapisany
• Próba ręczna każdej rolety z poziomu łącznika i sterownika

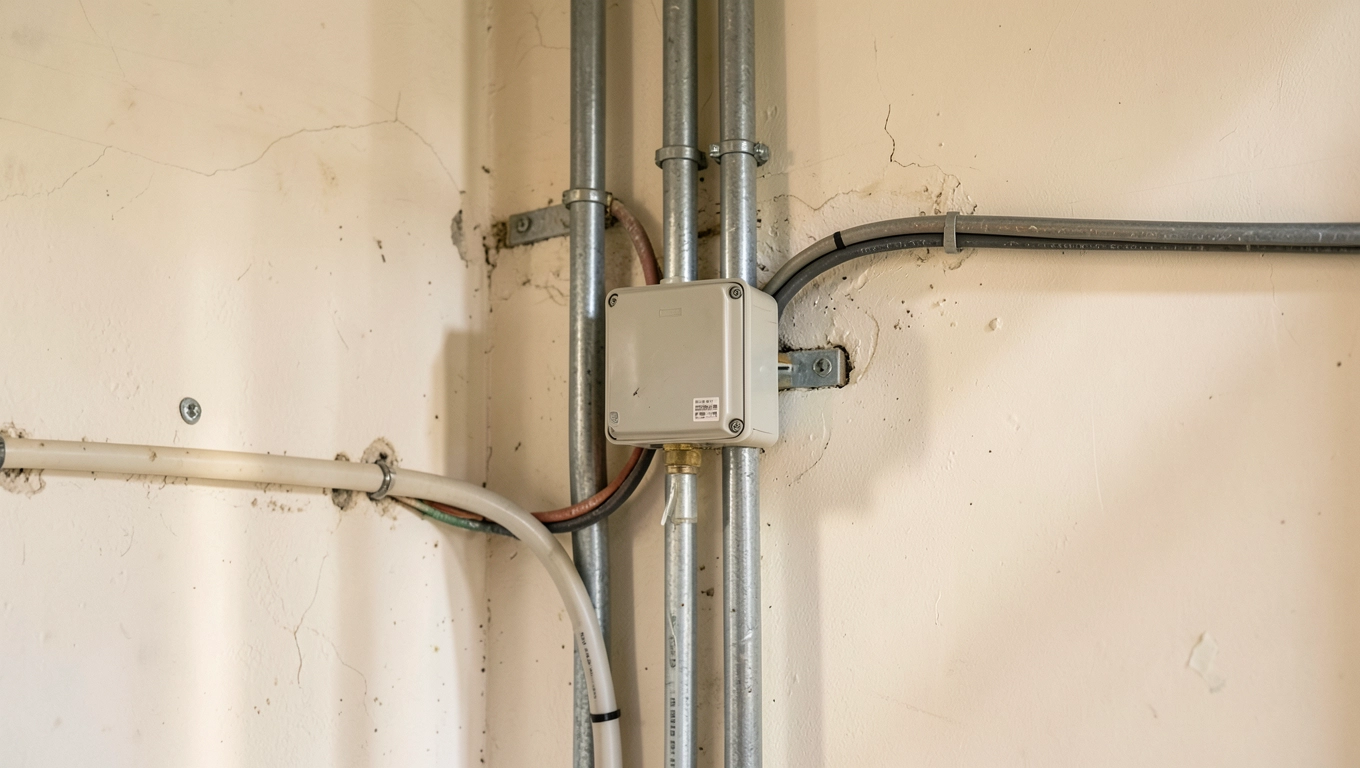

Wariant: remont starego mieszkania

W istniejącym mieszkaniu kucie tynków rzadko wchodzi w grę, dlatego przewód prowadzi się natynkowo w listwie elektroinstalacyjnej albo w kanale przypodłogowym. Puszki natynkowe mają głębokość 40-45 mm, co nie pomieści sterownika SRP-01 w standardowej wersji. Rozwiązaniem jest sterownik montowany w rozdzielnicy albo w skrzynce natynkowej obok okna, do której doprowadzony jest krótki przewód pięciożyłowy z istniejącej trasy.

Wariant: nowy budynek

W stanie surowym ściany pozwalają na prowadzenie przewodów w peszelach, a puszki osadza się przed tynkowaniem. To moment, w którym warto zainwestować w głębsze puszki (60 mm zamiast 45 mm) i poprowadzić przewód YDYp 5×1,5 mm² do każdego okna. Dom 120 m² z ośmioma roletami wymaga około 200 metrów tego przewodu, co przy różnicy cenowej 1-1,5 zł/m daje łączny koszt wyższy o 200-300 złotych. Kwota niewielka, a ślad w dokumentacji pozostaje na lata.

Najczęstsze pytania dotyczące schematu instalacji rolety zewnętrznej

Ile żył prowadzić do rolety w nowym domu? Pięć, ponieważ czwartą i piątą żyłę trudno dołożyć po tynkowaniu. Trzy żyły wystarczą jedynie wtedy, gdy właściciel rezygnuje z automatyki i zgadza się na sam łącznik żaluzjowy.

Czy sterownik rolet musi być w puszce pod łącznikiem? Nie, alternatywą jest montaż w rozdzielnicy albo w skrzynce natynkowej. Wersja pod łącznikiem upraszcza jednak okablowanie i skraca czas reakcji na naciśnięcie.

Jaki wyłącznik nadprądowy do obwodu rolet? Charakterystyka B, prąd 10 A. Charakterystyka C jest zbyt czuła i reaguje na każdy rozruch silnika, charakterystyka A nie reaguje na zwarcie w uzwojeniu.

Czy potrzebny jest wyłącznik różnicowoprądowy? Tak, dla obwodów w łazienkach i kuchniach. W pokojach wystarczy wyłącznik nadprądowy, ale dodanie RCD 30 mA zwiększa bezpieczeństwo i ułatwia diagnostykę.

Jak zmierzyć poprawność podłączenia? Miernikiem napięcia na zaciskach L1 i L2 przy naciśniętym łączniku oraz miernikiem rezystancji dla PE. Pomiar impedancji pętli zwarcia wykonuje się przy odbiorze instalacji.

Schemat instalacji rolety zewnętrznej nie musi być skomplikowany, jeśli rozumie się fizykę obwodu i planuje się jeden krok do przodu. Pięć żył w ścianie, sterownik w puszce 60 mm i numeracja w rozdzielnicy to trzy decyzje, które decydują o spokoju na lata.

Źródła: norma PN-HD 60364-5-52 oraz PN-HD 60364-7-712 (Polski Komitet Normalizacyjny, pkn.pl), katalog producenta sterownika SRP-01 (zamel.pl), dokumentacja techniczna modułów Tuya (tuya.com), materiały Home Assistant (home-assistant.io). Orientacyjne ceny przewodów na podstawie ofert dystrybutorów elektrotechnicznych, pierwszy kwartał 2025.
