Projekty instalacji ppoż. Wszystko, co musisz wiedzieć, zanim zlecisz dokumentację

Hala pracuje na trzy zmiany, a Ty wiesz, że jedno fałszywe zadziałanie instalacji ppoż. oznacza przestój, utracone partie i reklamacje odbiorców. Przestarzały system sygnalizacji pożarowej potrafi kosztować więcej niż jego modernizacja, bo ubezpieczyciel odmówi polisy albo narzuci horrendalną składkę. Projekty instalacji ppoż. to nie papier do szuflady, lecz dokument, od którego zależy ciągłość produkcji, bezpieczeństwo ludzi i warunki ubezpieczenia mienia.

• Etapy realizacji dokumentacji ppoż. od koncepcji do odbioru
• Normy i standardy w projektowaniu instalacji sygnalizacji pożarowej
• Jak wybrać biuro projektowe ppoż. i uniknąć kosztownych błędów
• Rodzaje instalacji i ich zastosowanie
• Koszty i zwrot z inwestycji
• Serwis i odpowiedzialność właściciela
• Cyberbezpieczeństwo systemów detekcji
• Checklista kwalifikacji wykonawcy

Etapy realizacji dokumentacji ppoż. od koncepcji do odbioru

Każdy projekt instalacji przeciwpożarowej dla przemysłu zaczyna się od wizji lokalnej i inwentaryzacji zagrożeń. Projektant musi zobaczyć rozmieszczenie maszyn, ciągów technologicznych, stref pożarowych i dróg ewakuacji. Bez tego rysuje w ciemno.

Na podstawie inwentaryzacji powstaje koncepcja, czyli dobór systemów: tryskaczowych, zraszaczowych, pianowych albo hydrantowych. Tu ważne są parametry takie jak klasa zagrożenia pożarowego (LH, OH1-OH4 wg PN-EN 12845), gęstość obciążenia ogniowego oraz wymagana intensywność zraszania wyrażona w mm/min. Pominięcie któregokolwiek parametru oznacza konieczność przeprojektowania.

Po akceptacji koncepcji przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych rusza projekt budowlany i wykonawczy. Projekt budowlany zawiera obliczenia hydrauliczne, schematy ideowe i opis techniczny. Projekt wykonawczy rozwija go o szczegóły montażowe: trasy rurociągów, umiejscowienie zaworów, lokalizację pompowni. Oba dokumenty muszą być spójne, bo rozbieżności opóźniają odbiór kominiarski i PSP.

Równolegle projektant przygotowuje specyfikację urządzeń i materiałów oraz przedmiary robót. To na ich podstawie firmy wykonawcze składają oferty cenowe. Dobrze opracowany przedmiar potrafi obniżyć kosztorys o 15-20%, bo eliminuje pozycje obmiarowe i roboty dodatkowe.

Po zakończeniu montażu projekt wraca do aktualizacji. Powykonawcza dokumentacja obejmuje dokumentację powykonawczą z naniesionymi zmianami, protokoły prób ciśnieniowych, certyfikaty zgodności oraz instrukcje obsługi. Bez niej nie uzyskasz odbioru instalacji przez Państwową Straż Pożarną ani pozytywnej opinii rzeczoznawcy.

Normy i standardy w projektowaniu instalacji sygnalizacji pożarowej

W Polsce obowiązuje przede wszystkim pakiet PN-EN 12845 (instalacje stałe urządzeń gaśniczych), PN-EN 12259 (podzespoły) oraz PN-EN 54 (system sygnalizacji pożarowej). Dla obiektów przemysłowych najważniejsze są klasyfikacja zagrożenia pożarowego LH/OH, czas podawania wody (zwykle 60-90 minut) oraz intensywność zraszania, która dla hal produkcyjnych wynosi najczęściej 10-12,5 mm/min.

NFPA 13 i NFPA 72 to amerykańskie odpowiedniki stosowane w zakładach należących do koncernów międzynarodowych albo ubezpieczanych przez firmy z rynku anglosaskiego. Różnią się od PN przede wszystkim sposobem obliczania powierzchni jednej sekcji tryskaczowej i kryteriami doboru źródeł wody.

VdS (niemiecki instytut ubezpieczeniowy) i FM Global (amerykański towarzystwo ubezpieczeniowe) to standardy wymagane przez ubezpieczycieli przy dużych ryzykach. Spełnienie certyfikatu VdS lub FM Approval obniża składkę ubezpieczeniową nawet o 25-40%, bo zmniejsza ryzyko likwidacyjne po stronie ubezpieczyciela.

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U. 2010 nr 109 poz. 719) określa wymagania techniczno-budowlane dla systemów sygnalizacji pożarowej. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej nakłada na właściciela obowiązek utrzymania urządzeń w stanie pełnej sprawności. Art. 4 ust. 4 tej ustawy mówi wprost: właściciel odpowiada za przeglądy i konserwację, nie wykonawca.

Jak wybrać biuro projektowe ppoż. i uniknąć kosztownych błędów

Najważniejsze kryterium to doświadczenie w branży przemysłowej, nie komercyjnej. Projektant, który robił centra handlowe, niekoniecznie rozumie specyfikę hali z instalacjami gazowymi, lakierniami czy magazynami chemii. Pytaj o referencje przy konkretnych branżach.

Sprawdź uprawnienia. Projektant musi mieć uprawnienia budowlane w specjalności instalacyjnej, a w przypadku systemów sygnalizacji pożarowej często dodatkowo certyfikat producenta centralek (np. Polon-Alfa, Bosch, Esser). Brak takiego certyfikatu oznacza, że system nie przejdzie odbioru producenta.

Zweryfikuj polisę OC biura projektowego. Minimalna suma gwarancyjna dla projektów przemysłowych to 500 000 zł, a przy instalacjach powyżej 1 mln zł wartość powinna sięgać 2-5 mln zł. Jeśli projektant odmawia okazania polisy, szukaj innego.

Zapytaj o liczbę nadzorów autorskich w ciągu roku. Projektant odpowiedzialny za dokumentację powinien przyjeżdżać na budowę minimum 2-3 razy przy typowej hali, a przy rozbudowanych systemach nawet 6-8 razy. Bez nadzoru dokumentacja szybko staje się fikcją.

Unikaj biur, które wyceniają projekt wyłącznie po powierzchni hali bez analizy zagrożeń. Taki projekt zwykle pomija specyfikę procesu technologicznego i kończy się koniecznością przebudowy po pierwszym audycie ubezpieczyciela.

Umowa z biurem projektowym powinna zawierać wyraźny zapis o aktualizacji dokumentacji powykonawczej w przypadku zmian na budowie. Bez tego punktu wykonawca odmówi naniesienia poprawek albo policzy za nie osobno.

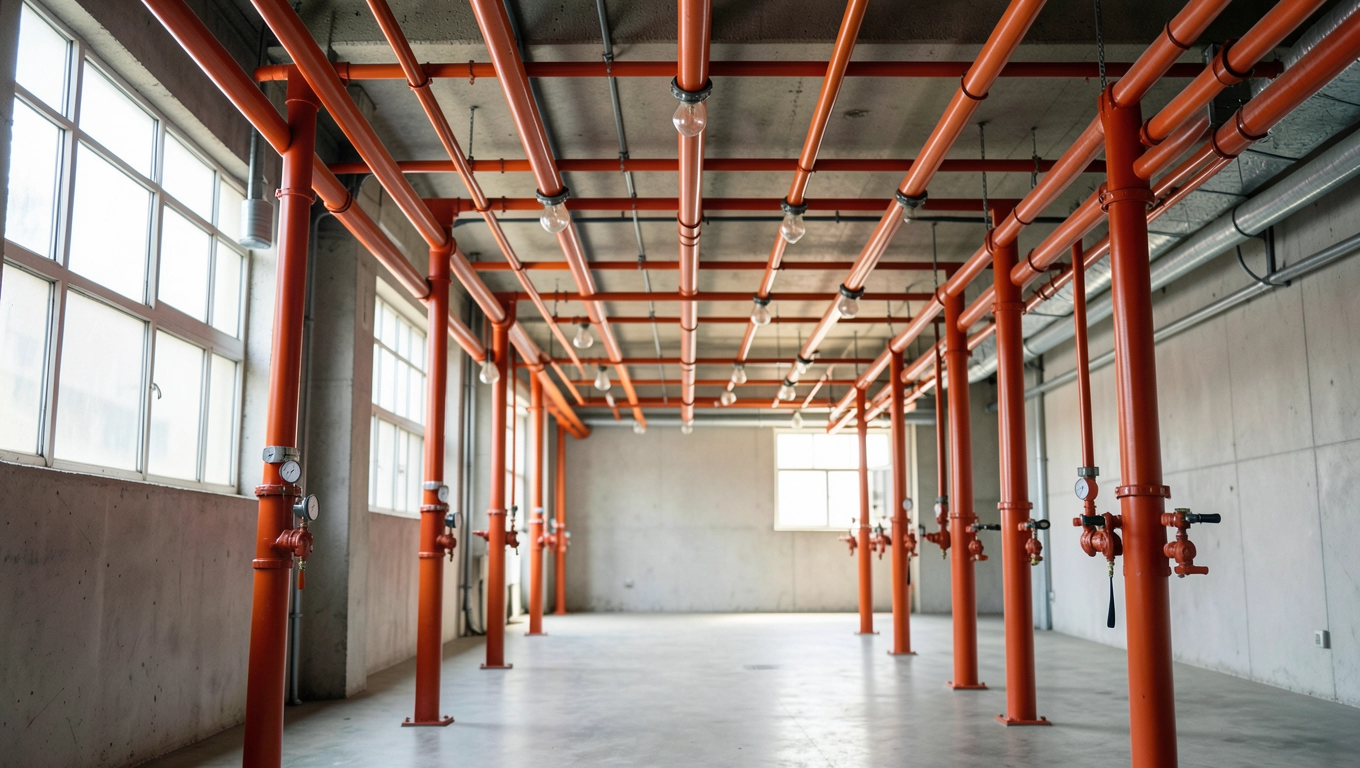

Rodzaje instalacji i ich zastosowanie

Instalacje tryskaczowe mokre sprawdzają się w ogrzewanych halach powyżej 5°C, gdzie nie ma ryzyka zamarznięcia rurociągów. Woda krąży w rurach pod ciśnieniem i wypływa natychmiast po rozbiciu ampułki tryskacza. Szybkość reakcji: 2-5 minut od zapłonu do podania wody.

Instalacje suche stosuje się w nieogrzewanych magazynach i halach chłodni. Rurociągi wypełnia sprężone powietrze, a woda dociera do tryskacza dopiero po jego otwarciu. Opóźnienie 30-60 sekund, ale brak ryzyka zamarzania.

Instalacje pianowe chronią obiekty z cieczami palnymi: sortownie odpadów, zbiorniki paliw, lakiernie. Pianka niskorozdwojona (ekspansja 1:20) pokrywa powierzchnię i odcina dostęp tlenu, a wysokorozdwojona (1:200+) wypełnia kubaturę hali. Intensywność podawania: 4-6 l/min na m², czas działania 15-25 minut.

Instalacje zraszaczowe (deluge) reagują na sygnał z detektora, nie na temperaturę. Otwierają się wszystkie głowice jednocześnie, co przydaje się przy zabezpieczaniu stref zagrożonych wybuchem albo tuneli kablowych. Zużycie wody jest wielokrotnie wyższe niż przy tryskaczach, więc wymaga większej pompowni.

Sieć hydrantowa wewnętrzna to absolutne minimum w każdym zakładzie. Ciśnienie min. 0,2 MPa, wydajność 2,5 l/s dla hydrantu DN25 albo 5 l/s dla DN52. Punkty poboru muszą docierać do każdego miejsca hali w ciągu 30 metrów.

Koszty i zwrot z inwestycji

Koszt wykonania dokumentacji projektowej instalacji tryskaczowej w hali produkcyjnej o powierzchni 5000 m² to zwykle 35-80 tys. zł netto. W tej cenie mieści się koncepcja, projekt budowlany, projekt wykonawczy oraz nadzory autorskie. Cena rośnie, jeśli projekt obejmuje kilka stref pożarowych lub nietypowe rozwiązania (np. tryskacze ESFR do wysokich magazynów).

Koszt samego wykonania instalacji tryskaczowej waha się od 180 do 350 zł netto za m² powierzchni chronionej. Różnica wynika z klasy zagrożenia (HHP droższe o 40-60% od OH), dostępności źródła wody i wymagań certyfikacyjnych (FM/VdS droższe o 15-25%).

Zwrot z inwestycji liczy się nie tylko przez uniknięcie strat produkcyjnych, ale też przez obniżkę składki ubezpieczeniowej. Ubezpieczyciele stosują tzw. mnożniki ryzyka: hala bez sprawnej instalacji ppoż. płaci składkę 2,5-4 razy wyższą niż obiekt z certyfikowanym systemem. Przy polisie majątkowej wartej 5 mln zł roczna oszczędność sięga 80-150 tys. zł. Inwestycja zwraca się w 3-5 lat.

Serwis i odpowiedzialność właściciela

Art. 4 ustawy o ochronie przeciwpożarowej nakłada na właściciela obiektu obowiązek przeprowadzania przeglądów technicznych i czynności konserwacyjnych urządzeń przeciwpożarowych co najmniej raz w roku. W praktyce przeglądy kwartalne są standardem w zakładach pracujących 24/7.

Zakres corocznego przeglądu obejmuje: próby ciśnieniowe zaworów, sprawdzenie wydajności pompowni przy pełnym obciążeniu, kontrolę tryskaczy pod kątem korozji i zanieczyszczeń, test detektorów i sygnalizatorów oraz weryfikację stanu zbiorników wody. Każdy punkt musi znaleźć się w protokole z wpisem daty i podpisem.

Próba pompy pożarowej to najważniejszy test. Pompa musi utrzymać ciśnienie nominalne przy pełnym przepływie przez 30 minut. Zanik wydajności o więcej niż 10% oznacza konieczność wymiany wirnika albo remontu kapitalnego. Pompy Diesla dodatkowo wymagają cotygodniowego rozruchu przez 30 minut pod obciążeniem.

Brak dokumentacji przeglądowej oznacza utratę ochrony ubezpieczeniowej. W razie pożaru ubezpieczyciel odmówi wypłaty odszkodowania, jeśli właściciel nie wykaże się protokołami z regularnych przeglądów.

Cyberbezpieczeństwo systemów detekcji

Nowoczesne centrale sygnalizacji pożarowej pracują w sieciach IP i integrują się z systemami BMS, SCADA oraz platformami chmurowymi. Każde takie połączenie to potencjalny wektor ataku. Intruz, który przejmie kontrolę nad centralą, może wyłączyć alarmy albo wywołać fałszywe alarmy sabotażowe.

Projektant powinien zaplanować segmentację sieci: centrale ppoż. w wydzielonym VLAN-ie, brak bezpośredniego dostępu do internetu, komunikacja szyfrowana (TLS 1.3) oraz uwierzytelnianie dwuskładnikowe dla dostępu serwisowego. Wymiana danych z BMS powinna odbywać się przez jednokierunkowe bramy (data diode) albo izolowane protokoły Modbus/TCP z ACL.

Warto też wymagać od producenta centrali aktualizacji firmware'u przez minimum 7-10 lat od daty produkcji. Gaśnięcie wsparcia technicznego dla starszych modeli zdarza się częściej, niż inwestorzy przypuszczają, i wymusza kosztowne wymiany po 12-15 latach.

Checklista kwalifikacji wykonawcy

• Uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci i instalacji sanitarnych
• Certyfikaty producentów centralek ppoż. (Polon-Alfa, Bosch, Schrack, Esser)
• Doświadczenie w halach o zbliżonym profilu ryzyka (min. 3 realizacje w ciągu ostatnich 5 lat)
• Polisa OC z sumą gwarancyjną adekwatną do wartości kontraktu
• Własne brygady montażowe z uprawnieniami spawalniczymi (jeśli rurociągi stalowe)
• Zdolność do pracy w systemie zmianowym i w weekendy
• Własne zaplecze magazynowe na rurociągi i armaturę
• Procedura prób ciśnieniowych i rozruchu zgodna z PN-EN 12845
• Obsługa gwarancyjna i pogwarancyjna z gwarantowanym czasem reakcji
• Referencje od ubezpieczycieli albo rzeczoznawców ppoż.

Negocjując umowę, wstaw zapis o karach umownych za przestój produkcji spowodowany błędami montażowymi. To jedyny sposób, by wykonawca traktował harmonogram priorytetowo.

Wybór wykonawcy to decyzja na lata. Dobra firma zrobi audyt w 48 godzin i wizję lokalną w Twojej hali, zanim jeszcze podpiszecie umowę. Tylko wtedy masz pewność, że projekt instalacji ppoż. powstanie na podstawie realnych danych, a nie deklaracji z formularza ofertowego.

Źródła: Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz.U. 1991 nr 81 poz. 351 z późn. zm.), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków (Dz.U. 2010 nr 109 poz. 719), PN-EN 12845:2015 Stałe urządzenia gaśnicze Automatyczne urządzenia tryskaczowe Projektowanie, instalowanie i konserwacja, PN-EN 54 Systemy sygnalizacji pożarowej, NFPA 13 Standard for the Installation of Sprinkler Systems, VdS CEA 4001 Sprinkleranlagen, dane Polskiej Izby Inżynierów Budownictwa oraz raporty Generalnej Dyrekcji Państwowej Straży Pożarnej.
