Instalacja hydrantowa sucha – jak ją zaprojektować bez błędów

Projekt instalacji suchej średnice, ciśnienia i wymogi PN

Sucha instalacja hydrantowa to pion wodny bez stałego zalewu rury pozostają puste do momentu podania wody przez pompę strażacką lub auto-cysternę. Dzięki temu rozwiązaniu unika się zamarzania w nieogrzewanych klatkach, a jednocześnie gaśnica jest gotowa do pracy w ciągu kilkudziesięciu sekund od przybycia zastępu. Zrozumienie tej zasady działania pozwala uniknąć błędów projektowych, które w praktyce kosztują dziesiątki tysięcy złotych.

• Projekt instalacji suchej średnice, ciśnienia i wymogi PN
• Montaż instalacji hydrantowej suchej w budynku
• Przegląd i odbiór suchej instalacji hydrantowej

Norma PN-EN 671-3 definiuje trzy typy hydrantów wewnętrznych ze względu na średnicę nominalną węża. Każdy z nich odpowiada innemu zagrożeniu pożarowemu i innej architekturze budynku. Dobór konkretnej średnicy wynika z obowiązkowej tabeli obligatoryjności, a nie z widzimisię projektanta.

Wydajność każdego typu jest ściśle określona przez normę. DN25 musi zapewnić 1,0 dm³/s, DN33 1,5 dm³/s, a DN52 2,5 dm³/s. Te wartości nie są przypadkowe wynikają z hydromechaniki pożarowej i zapotrzebowania na wodę konkretnej grupy pożarów. Mniejsza średnica oznacza niższe ciśnienie w sieci, ale jednocześnie ogranicza zasięg prądu.

Średnica przewodu zasilającego musi odpowiadać poborowi wody. Dla hydrantu DN25 minimalna średnica rury to 25 mm. W przypadku DN33 i DN52 wymagana średnica wzrasta do 50 mm. Zbyt wąski przewód powoduje spadek ciśnienia na zaworze, przez co strażak nie jest w stanie skutecznie gasić ognia.

Ciśnienie na zaworze hydrantowym powinno wynosić od 0,2 do 0,7 MPa. Niższe wartości uniemożliwiają rozwinięcie skutecznego prądu rozproszonego, wyższe grożą rozerwaniem węża półsztywnego. Każda instalacja wymaga indywidualnej regulacji.

Wąż półsztywny DN25 i DN33 może mieć maksymalnie 30 metrów długości, natomiast wąż płaskoskładany DN52 ograniczono do 20 metrów. Granica wynika z fizyki przepływu dłuższy wąż oznacza większe straty ciśnienia i spadek wydajności. W praktyce krótszy wąż zmusza do częstszego przestawiania stanowiska gaśniczego.

Kiedy instalacja sucha sprawdza się najlepiej

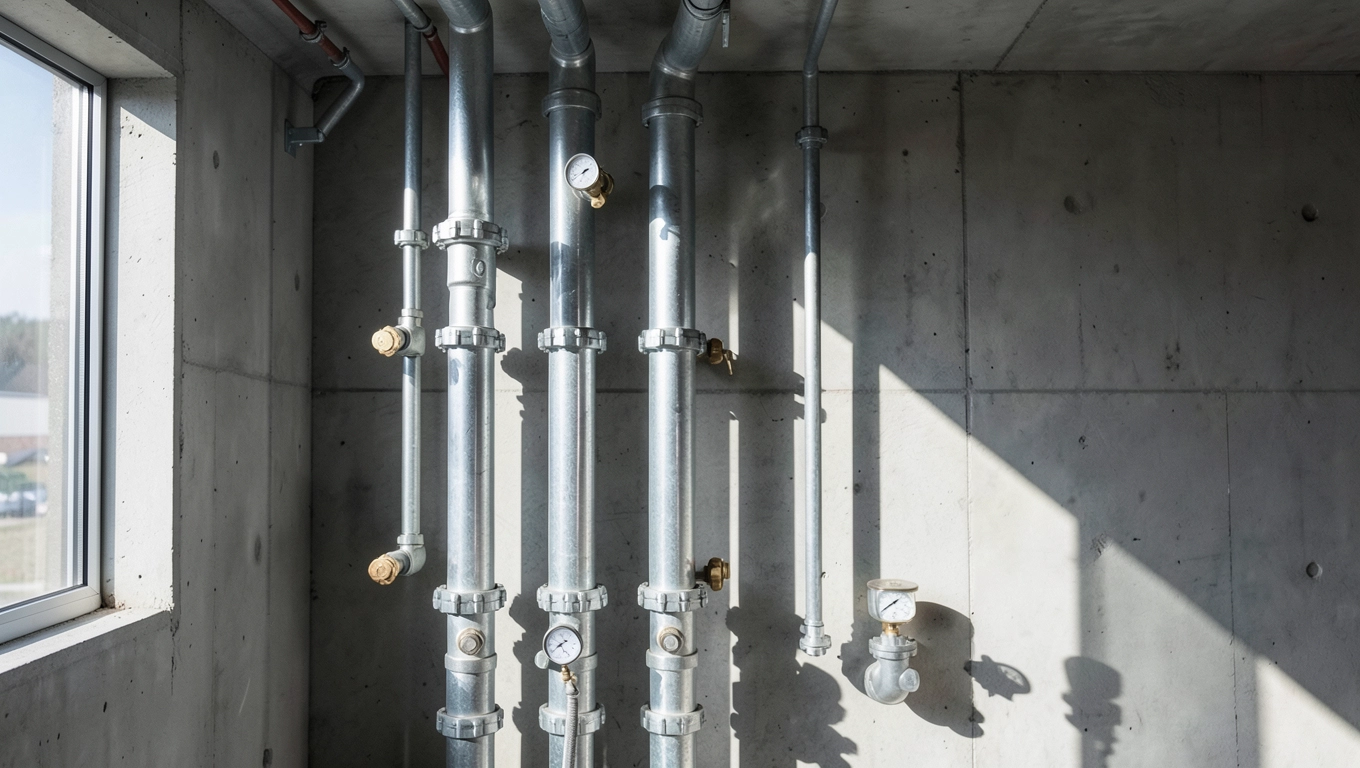

Sucha instalacja hydrantowa sprawdza się wszędzie tam, gdzie temperatura w budynku spada poniżej zera. Garaże podziemne, nieogrzewane magazyny, klatki schodowe w obiektach z wyłączoną kotłownią to klasyczne zastosowania. Woda pojawia się w rurach dopiero po podaniu ciśnienia przez pompę, co eliminuje ryzyko zamarznięcia i pęknięcia.

W budynkach wysokich i wysokościowych normy wymagają co najmniej dwóch zaworów DN52 na każdej kondygnacji podziemnej oraz powyżej 25 metrów wysokości. Na pozostałych piętrach wystarczy jeden zawór. Taki podział zapewnia ciągłość gaśniczą nawet przy uszkodzeniu jednego pionu.

Elementy szafki hydrantowej

Szafka hydrantowa to nie tylko obudowa to precyzyjne urządzenie o określonych wymiarach. Typowa wysokość wynosi od 650 do 850 mm, szerokość od 600 do 750 mm, a głębokość od 220 do 280 mm. Wymiary muszą pozwalać na swobodne rozwinięcie węża bez jego skręcania, co bezpośrednio wpływa na czas reakcji.

Skład szafki obejmuje: zawór hydrantowy z nasadą tłoczną skierowaną w dół, wąż odpowiedniej średnicy, prądownicę, zwijadło lub kołyskę do przechowywania węża oraz znak bezpieczeństwa wg PN-EN ISO 7010. Brak któregokolwiek elementu dyskwalifikuje hydrant przy odbiorze.

Błędy projektowe, które kosztują fortunę

Projektanci nagminnie zaniżają średnicę przewodu zasilającego. Pion DN52 podłączony do rury DN40 wygląda poprawnie na rysunku, ale przy próbie ciśnieniowej okazuje się bezużyteczny. Strumień wody spada poniżej 1,0 dm³/s, a strażak traci cenne sekundy.

Inną pułapką jest montaż szafki za głęboko w niszy lub za regałami. Odległość od ściany powinna wynosić co najmniej 3 metry dla prądów rozproszonych w strefach ZL lub 10 metrów dla pozostałych prądów. Zasada ta wynika zasięgu działania prądownicy.

Montaż instalacji hydrantowej suchej w budynku

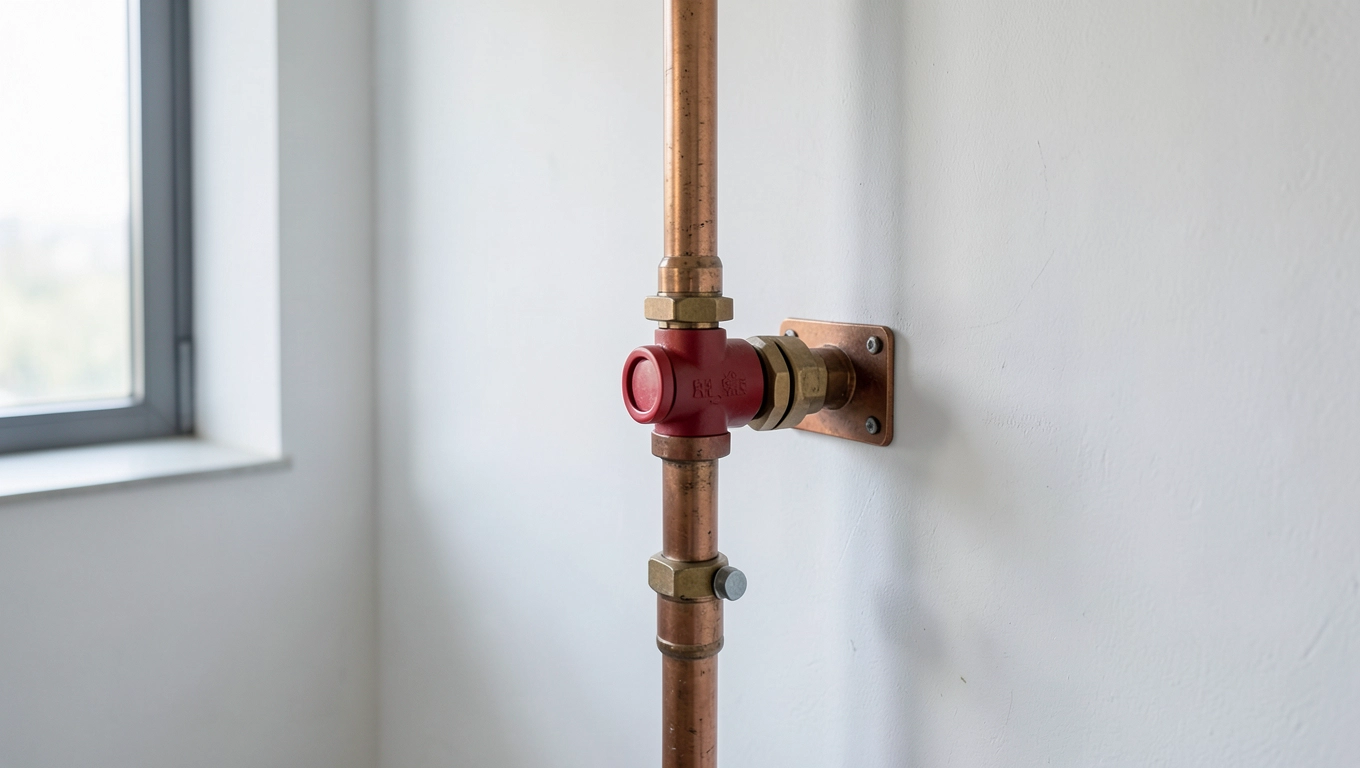

Umiejscowienie hydrantu decyduje o jego użyteczności w pierwszych minutach pożaru. Zawór powinien znajdować się przy drogach komunikacji ogólnej, wejściach, klatkach schodowych, korytarzach i wyjściach ewakuacyjnych. Montaż w martwej strefie za filarem, pod schodami, w garażu za słupem formalnie spełnia normę, ale praktycznie utrudnia gaszenie.

Wysokość montażu zaworu to 1,35 m ± 0,1 m od posadzki. Wartość ta wynika z ergonomii umożliwia szybkie odkręcenie zaworu bez schylania się. Jednocześnie nasada tłoczna musi być skierowana w dół, co zapobiega gromadzeniu się powietrza w instalacji podczas napełniania.

W budynkach wysokich i wysokościowych obowiązuje schemat 2 zaworów DN52 na kondygnacji podziemnej oraz powyżej 25 metrów. Taki układ gwarantuje, że pożar na dowolnym piętrze może być zaatakowany z dwóch stron, skracając czas reakcji o połowę.

Przestrzeń do rozwinięcia węża jest często pomijana w projektach. Szafka musi stać tak, aby strażak mógł swobodnie wyciągnąć 30 metrów węża bez kolizji z przeszkodami. Minimalna odległość od ściany to 0,5 metra, ale w praktyce potrzeba więcej miejsca.

Ukrywanie szafki za lustrem, obrazem lub panelem dekoracyjnym to częsty błąd estetyczny. Strażak w dymie i panice nie będzie szukał rączki ani zgadywał, gdzie jest hydrant. Oznakowanie wg PN-EN ISO 7010 musi być widoczne z odległości co najmniej 5 metrów.

Integracja z systemem sygnalizacji pożarowej (SSP) znacząco podnosi skuteczność instalacji suchej. Po wykryciu dymu SSP może automatycznie uruchomić wentylację oddymiającą i otworzyć drzwi ppoż., ułatwiając dostęp do hydrantu. Koordynacja tych systemów wymaga uzgodnień między projektantami na etapie koncepcji.

Case study: hotel trzygwiazdkowy

Hotel o powierzchni 3500 m², pięć kondygnacji nadziemnych, jedna podziemna. Kategoria ZL V, więc obowiązuje montaż hydrantów DN25 co 30 metrów w korytarzach oraz DN52 w garażu podziemnym. Instalacja sucha wybrana ze względu na brak ogrzewania w korytarzach piwnicznych.

Koszt montażu: od 120 do 180 zł/m² powierzchni użytkowej. Widełki obejmują szafkę, zawór, wąż, prądownicę oraz robociznę. Cena rośnie przy hydrantach DN52, które wymagają większych szafek i mocniejszych przewodów.

Case study: hala magazynowa

Hala 2400 m², ładunek ogniowy 1200 MJ/m². Strefa pożarowa PM kwalifikuje się do hydrantów DN52 z wężem płaskoskładanym 20 m. Instalacja sucha w tym przypadku chroni przed zamarzaniem w nieogrzewanej hali, ale jednocześnie zapewnia wydajność 2,5 dm³/s potrzebną do gaszenia materiałów palnych.

Case study: biurowiec klasy A

Biurowiec ośmiopiętrowy, powierzchnia 8000 m². Każde piętro wymaga dwóch zaworów DN25. Instalacja sucha zadecydowała o braku konieczności utrzymywania ogrzewania w korytarzach nocą, co obniża koszty eksploatacji o około 15% rocznie.

Przegląd i odbiór suchej instalacji hydrantowej

Przegląd roczny to nie biurokratyczny wymysł, lecz konieczność wynikająca z fizyki urządzenia. Wąż półsztywny starzeje się, uszczelki zaworu tracą elastyczność, a ciśnienie w sieci może spaść z powodu nieszczelności. Osoba kompetentna wg PN-EN 671-3 musi wykonać pomiary i odnotować wyniki w protokole.

Zakres przeglądu obejmuje: stan techniczny wszystkich elementów szafki, pomiar wydajności i ciśnienia na zaworze, próbę ciśnieniową węży co pięć lat oraz założenie etykiety "SPRAWDZONY" z datą i podpisem. Brak etykiety dyskwalifikuje hydrant w oczach inspektora PSP.

Za brak przeglądu grozi nie tylko odmowa odbioru budynku, ale również odpowiedzialność karna w przypadku pożaru. Sąd może potraktować zaniedbanie jako rażące niedbalstwo, co skutkuje karą pozbawienia wolności do trzech lat dla zarządcy nieruchomości.

Próbę ciśnieniową węży wykonuje się pod ciśnieniem 1,5 MPa przez 10 minut. Wąż, który utrzymał próbę, otrzymuje oznaczenie trwałe z numerem seryjnym i datą następnego badania. Węże niespełniające wymagań muszą zostać natychmiast wymienione.

Checklista odbioru hydrantu

• Szafka zamontowana na wysokości 1,35 m ± 0,1 m
• Nasada tłoczna skierowana w dół
• Znak bezpieczeństwa wg PN-EN ISO 7010 widoczny z 5 metrów
• Wąż odpowiedniej długości i średnicy
• Prądownica kompletna i sprawna
• Etykieta "SPRAWDZONY" z aktualną datą
• Protokół pomiaru wydajności i ciśnienia

Najczęstsze błędy inwestorów

Inwestorzy nagminnie oszczędzają na hydrantach, traktując je jako formalność. Tymczasem za brak wymaganego hydrantu DN52 grozi nie tylko odmowa odbioru, ale też konieczność kosztownej przebudowy instalacji po kontroli PSP. Koszt doremontowania jednego hydrantu po wykończeniu budynku to od 8000 do 15 000 zł.

Innym błędem jest wybór najtańszej szafki bez certyfikatu. Szafka bez znaku CE lub z nieznanym atestem nie spełnia wymagań normy. Inspektor ma obowiązek zakwestionować taki element, a inwestor musi wymienić cały zestaw.

Ukrywanie szafki za lustrem, panelem lub w niszy zamykanej na klucz to klasyczny przykład myślenia życzeniowego. W sytuacji zagrożenia nikt nie będzie szukał klucza ani odgadywał mechanizmu otwarcia. Szafka musi być otwierana jednym ruchem bez użycia narzędzi.

Odpowiedzialność za brak przeglądu

Zarządca budynku, który zaniedbał rocznego przeglądu, odpowiada nie tylko dyscyplinarnie, ale też materialnie. Ubezpieczyciel może odmówić wypłaty odszkodowania, powołując się na brak aktualnego protokołu. W przypadku pożaru ze skutkiem śmiertelnym konsekwencje wykraczają daleko poza grzywnę.

FAQ praktyczne

Jaki hydrant do sklepu lub biura? Dla typowego lokalu do 200 m² w budynku niskim ZL III wystarczy gaśnica. Powyżej tej powierzchni obowiązuje hydrant DN25.

Czy mogę mieć DN33 zamiast DN52? Tylko w garażach. W strefach PM z ładunkiem ogniowym powyżej 500 MJ/m² norma wymaga DN52 bez wyjątków.

Co z hydrantem bez szafki? Dopuszczalny wyłącznie w strefach przemysłowych z oznakowaniem tabliczką. W budynkach użyteczności publicznej szafka jest obowiązkowa.

Zespół redakcyjny z certyfikowanym inspektorem ppoż. przygotował ten tekst na podstawie doświadczeń z odbiorów budynków w Polsce. Każdy przypadek montażu wymaga indywidualnej analizy projektowej.

Przy wyborze wykonawcy sprawdź, czy posiada uprawnienia do montażu instalacji ppoż. oraz aktualne szkolenia z normy PN-EN 671-3. Brak tych dokumentów oznacza, że przegląd roczny nie będzie uznany przez PSP.

Źródła: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), Polska Norma PN-EN 671-3 (pkn.pl), Polska Norma PN-EN ISO 7010 (pkn.pl), materiały Komendy Głównej Państwowej Straży Pożarnej (kgpsp.gov.pl).
