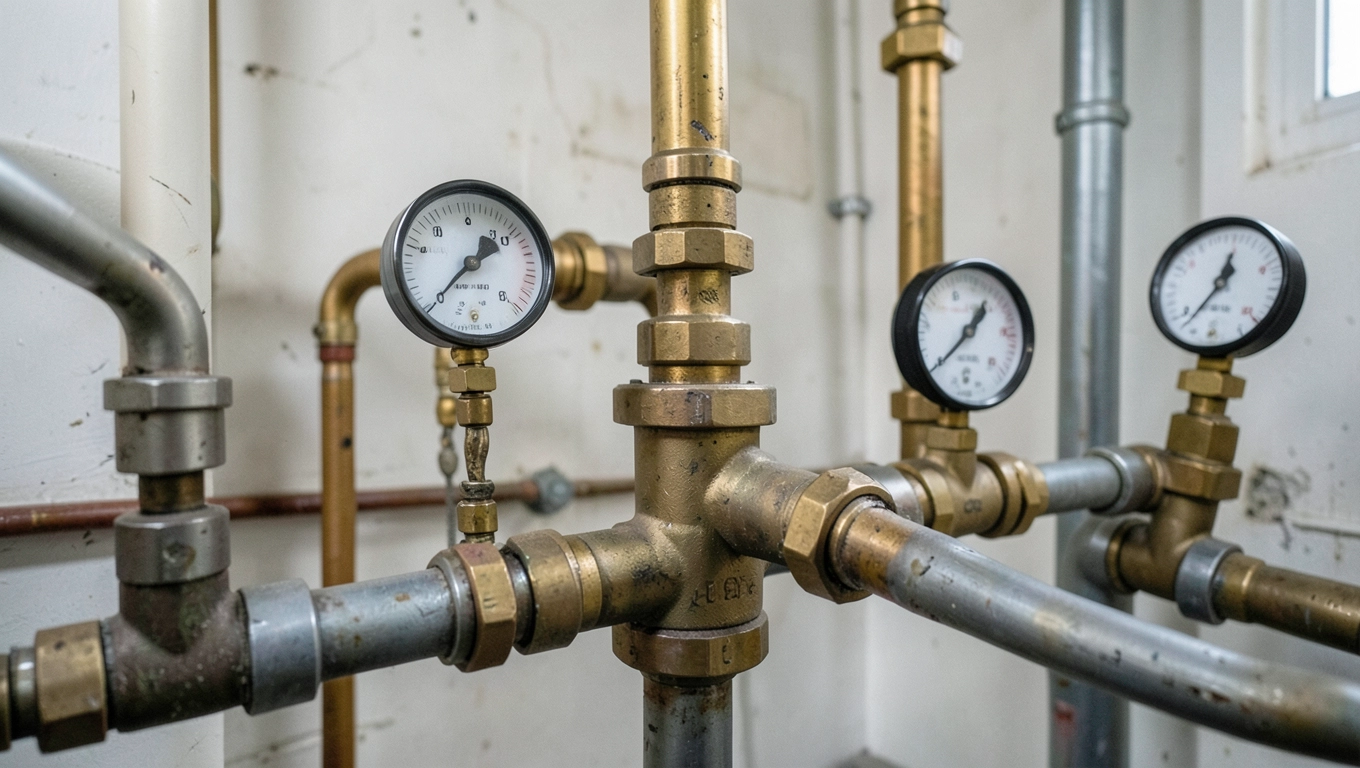

Próba szczelności instalacji hydrantowej bez zgadywania: normy, ciśnienia, błędy

Dwadzieścia lat na budowach i wciąż to samo pytanie: którą normę zastosować, gdy inspektor nadzoru jednym okiem patrzy na polskie przepisy, a drugim na wymagania ubezpieczyciela? Próba szczelności instalacji hydrantowej nie jest formalnością do odhaczenia w protokole. To badanie, które decyduje, czy sieć w ogóle zadziała pod obciążeniem w sytuacji realnego zagrożenia i czy woda dotrze do hydrantu zanim temperatura w pomieszczeniu osiągnie wartość krytyczną. Poniżej konkretne procedury, wzory i liczby, które pozwalają przejść odbiór za pierwszym razem.

• Kiedy i dlaczego próba szczelności instalacji hydrantowej jest wymagana
• Próba szczelności instalacji hydrantowej wg PN-B-10725 i PN-EN 805
• Próba szczelności instalacji hydrantowej wg NFPA 14/24 i FM Global
• Jak wybrać właściwą normę przy próbie szczelności instalacji hydrantowej
• Najczęstsze błędy wykonawców podczas próby szczelności instalacji hydrantowej
• Koszty i czas poszczególnych metod próby
• Najczęściej zadawane pytania dotyczące próby szczelności instalacji hydrantowej

Kiedy i dlaczego próba szczelności instalacji hydrantowej jest wymagana

Sieć hydrantowa stanowi pierwszy element gaśniczy, z którego korzystają zarówno przeszkoleni pracownicy, jak i przybyłe na miejsce jednostki ratownicze. Jej nieszczelność oznacza spadek wydatku wody, wydłużenie czasu dotarcia strumienia do strefy pożaru, a w skrajnych przypadkach całkowitą utratę funkcji. Prawo budowlane nakłada na inwestora obowiązek przeprowadzenia prób przed oddaniem obiektu do użytkowania, a rozporządzenie w sprawie ochrony przeciwpożarowej budynków wymaga, by instalacja wodociągowa przeciwpożarowa zachowała pełną sprawność przez cały okres eksploatacji.

Wykonawca odpowiada za jakość montażu i za prawidłowe przeprowadzenie badania. Pominięcie próby kończy się najczęściej odmową odbioru przez Państwową Straż Pożarną, utratą gwarancji producenta rur oraz odmową wypłaty odszkodowania przez ubezpieczyciela w razie szkody. W praktyce oznacza to konieczność powtórzenia próby na koszt wykonawcy, a czasem demontażu fragmentów sieci w celu lokalizacji nieszczelności.

Badanie wykonuje się po zakończeniu montażu, przepłukaniu przewodów i zasypaniu wykopów, lecz przed oddaniem instalacji do eksploatacji. Wewnętrzną sieć hydrantową bada się zwykle razem z próbą ogólną instalacji wodociągowej przeciwpożarowej, natomiast sieć zewnętrzną osobno, po ułożeniu rur i zabudowie bloków oporowych.

UWAGA: Próbę wodną wykonuje się wyłącznie gdy temperatura otoczenia utrzymuje się powyżej zera przez cały czas badania. W warunkach zimowych pozostaje metoda pneumatyczna dopuszczona przez NFPA 24, ale nigdy przez normy europejskie dla sieci hydrantowych.

Próba szczelności instalacji hydrantowej wg PN-B-10725 i PN-EN 805

Polska Norma PN-B-10725 została wycofana w 2010 roku, lecz wciąż pozostaje najczęściej stosowanym dokumentem przy odbiorach sieci wodociągowych łączonych z hydrantami. Dwie zasadnicze procedury obejmują próbę odcinkową i próbę końcową. Pierwsza trwa 12 godzin stabilizacji wstępnej, po czym obserwuje się spadek ciśnienia przez 30 minut. Druga polega na wypełnieniu odcinka wodą, podniesieniu ciśnienia do wartości próbnej i pomiarze ubytku wody.

Ciśnienie próbne ustala się z krzywej ciśnień dopuszczalnych dla danej średnicy i materiału rury. Dla rur PEHD o średnicy 200 mm wartość robocza sięga 1,0 MPa, a próbna odpowiednio 1,2 MPa. W trakcie próby końcowej obniża się ciśnienie z 0,2 MPa do 0,1 MPa i mierzy ilość wody potrzebnej do utrzymania tego zakresu. Kryterium dopuszczalnego ubytku wynosi Vw ≤ 1000 dm³ na metr długości i kilometr średnicy na dobę.

Procedura PN-EN 805 dla sieci hydrantowej

Norma europejska PN-EN 805:2002/A1:2013 dzieli badanie na trzy etapy: próbę wstępną, próbę spadku ciśnienia i próbę główną. Próba wstępna trwa co najmniej 12 godzin przy ciśnieniu równym maksymalnemu ciśnieniu projektowemu (MDP). Próba spadku polega na szybkim obniżeniu ciśnienia o 10-30% i obserwacji jego powrotu przez jedną godzinę. Próba główna stanowi właściwe badanie szczelności.

Ciśnienie próbne (STP) oblicza się ze wzoru:

• STP = MDP + 100 kPa, gdy sieć nie jest narażona na uderzenia hydrauliczne
• STP = 1,5 × MDP, gdy istnieje ryzyko uderzeń

Dwie metody końcowe pozwalają ocenić wynik: metoda ubytku wody wymaga pomiaru objętości wody wtłoczonej w celu utrzymania ciśnienia, a metoda straty ciśnienia sprawdza spadek w czasie przy zamkniętym zaworze. Kryteria różnią się w zależności od materiału: dla rur stalowych dopuszcza się spadek 20 kPa, dla żeliwnych 40 kPa, a dla tworzywowych 60 kPa w czasie jednej godziny.

Przykład obliczeniowy dla odcinka 700 m, średnica 200 mm

Przyjmijmy MDP = 1,0 MPa. Ciśnienie próbne bez uderzeń wynosi STP = 1,1 MPa. Po 12 godzinach stabilizacji mierzymy ubytek wody potrzebnej do utrzymania ciśnienia. Dopuszczalna wartość dla PEHD o średnicy 200 mm i długości 700 m wynosi około 2,8 dm³ na godzinę. Pomiar wykazuje 2,1 dm³/h, co oznacza wynik pozytywny. W praktyce różnica 25% poniżej limitu daje bufor bezpieczeństwa na wypadek późniejszych ruchów gruntu.

Próba szczelności instalacji hydrantowej wg NFPA 14/24 i FM Global

Standardy amerykańskie NFPA obowiązują w Polsce przy inwestycjach finansowanych przez zagraniczne firmy ubezpieczeniowe lub realizowanych w obiektach produkcyjnych dla koncernów międzynarodowych. NFPA 14 dotyczy hydrantów wewnętrznych, NFPA 24 sieci zewnętrznych. Ciśnienie próbne w obu przypadkach wynosi 13,8 bar (200 psi) utrzymywane przez dwie godziny.

Alternatywnie NFPA 24 dopuszcza próbę pneumatyczną przy ciśnieniu 2,8 bar (40 psi) przez 24 godziny. Ta metoda sprawdza się w okresie zimowym, gdy temperatura nie pozwala na napełnienie sieci wodą. Spadek ciśnienia nie powinien przekroczyć 0,035 bar w ciągu pierwszej godziny. Wzór na dopuszczalny strumień wody uzupełniającej uwzględnia pojemność instalacji i czas trwania próby.

Metoda schodkowa FM Global

Towarzystwo ubezpieczeniowe FM Global stosuje własną procedurę badania. Ciśnienie podnosi się stopniowo co 3,5 bar aż do osiągnięcia 13,8 bar, po czym obserwuje się instalację przez jedną godzinę. Kryterium dopuszczalnego ubytku oblicza się ze wzoru:

• Lmax = 1,9 × 0,01 × n dm³/h + korekty na zawory i hydranty
• n oznacza liczbę połączeń w badanym odcinku

Przy dziesięciu złączach na odcinku 500 m wartość graniczna wynosi około 0,19 dm³/h. Korekty uwzględniają każdy zawór i każdy hydrant, dodając odpowiednio 0,05 dm³/h. Surowsze kryteria FM Global wynikają z filozofii ubezpieczyciela, który premiuje sieci o minimalnym ryzyku awarii.

Jak wybrać właściwą normę przy próbie szczelności instalacji hydrantowej

Wybór procedury zależy od trzech czynników: wymagań odbiorcy, warunków pogodowych i specyfiki materiału. Inwestor prywatny budujący halę magazynową skorzysta z PN-EN 805, ponieważ norma ta obowiązuje przy odbiorze przez przedsiębiorstwo wodociągowe. Inwestor z branży logistycznej, którego ubezpieczyciel wymaga certyfikacji FM Global, zastosuje metodę schodkową i powoła rzeczoznawcę.

Drzewo decyzyjne: Wymóg ubezpieczyciela → FM Global lub NFPA. Odbiór przez wodociągi → PN-EN 805 lub PN-B-10725. Warunki zimowe → próba pneumatyczna NFPA. Obiekt z rurami stalowymi → PN-EN 805 z kryterium 20 kPa. Obiekt z PEHD → PN-EN 805 z kryterium 60 kPa.

Wybór źródła finansowania bywa równie istotny. Projekty unijne wymagają norm europejskich, a kontrakty eksportowe często narzucają standardy amerykańskie. Warto już na etapie projektu ustalić, która norma będzie obowiązywała, i dobrać do niej harmonogram prób. Zmiana procedury po ułożeniu rur generuje koszty i opóźnienia.

Najczęstsze błędy wykonawców podczas próby szczelności instalacji hydrantowej

Brak bloków oporowych przy kolanach i trójnikach powoduje przemieszczenie rur pod ciśnieniem i pozorne nieszczelności. Blok oporowy przenosi siłę hydrauliczną na grunt, zapobiegając wysunięciu złączki. Bez niego ciśnienie próbne działa jak tłok i rozpycha przewód. Wykonawca tłumaczy wtedy wynik ruchami konstrukcji, choć przyczyna leży w montażu.

Niedostateczne odpowietrzenie sieci to drugi klasyczny problem. Powietrze uwięzione w najwyższych punktach instalacji kompensuje ciśnienie i fałszuje odczyty. Każdy hydrant i każde załamanie profilu wymaga odpowietrznika lub ręcznego otwarcia zaworu na czas napełniania. Próba wykonana bez pełnego odpowietrzenia pokazuje ubytek wody nawet w szczelnej sieci.

Błędne ciśnienie próbne wynika z pomylenia wartości MDP, ciśnienia roboczego i ciśnienia nominalnego. Wykonawca ustawia na pompie wartość z projektu bez sprawdzenia, czy odpowiada ona ciśnieniu maksymalnemu projektowemu, czy ciśnieniu w punkcie pomiaru. Efekt: albo niedostateczne obciążenie, albo przekroczenie wytrzymałości złączek i awaria próby.

UWAGA: Próba wodna zimą przy temperaturze poniżej zera prowadzi do zamarzania wody w rurach i ich rozsadzenia. Nawet krótkotrwałe spadki temperatury w nocy potrafią zniszczyć świeżo zmontowaną sieć. Próba pneumatyczna pozostaje wtedy jedyną bezpieczną opcją, o ile norma na to pozwala.

Checklist odbiorowa

• Sprawdzenie zgodności projektu z wykonaniem (średnice, materiały, trasy)
• Potwierdzenie zabudowy bloków oporowych
• Pełne odpowietrzenie sieci przed napełnieniem
• Kalibracja manometrów (klasa dokładności minimum 0,6)
• Ustawienie ciśnienia próbnego zgodnie z wybraną normą
• Stabilizacja wstępna przez wymagany czas
• Pomiar ubytku wody lub spadku ciśnienia
• Inspekcja wizualna połączeń podczas próby
• Sporządzenie protokołu z danymi: data, godziny, wartości ciśnień, temperatura
• Podpisy kierownika budowy, inspektora nadzoru, przedstawiciela PSP
• Archiwizacja dokumentacji w formie papierowej i elektronicznej
• Przegląd armatury: zawory, hydranty, nasady
• Kontrola oznakowania i dostępu do elementów sterujących
• Sprawdzenie płukania sieci przed próbą
• Zabezpieczenie sieci przed zamarzaniem (jeśli próba późnojesienna)

Koszty i czas poszczególnych metod próby

Próba wg PN-EN 805 trwa minimum 13 godzin (12 godzin stabilizacji plus godzina właściwego badania) i wymaga pompy hydraulicznej o wydatku co najmniej 5 dm³/s przy ciśnieniu 1,5 MPa. Koszt wynajmu sprzętu waha się od 800 do 1500 PLN za dobę, a obsługa ekipy pomiarowej to kolejne 1200-2000 PLN. Dla odcinka 700 m całkowity koszt badania wynosi około 3500-5000 PLN.

Próba pneumatyczna NFPA trwa 24 godziny i wymaga sprężarki o wydatku 200 dm³/min przy ciśnieniu 4 bar. Koszt dzienny wynajmu to 600-1000 PLN, ale dłuższy czas kompensuje niższą cenę sprzętu. Łączny koszt zamyka się w przedziale 2500-4000 PLN, choć ryzyko błędu pomiaru rośnie z powodu większej wrażliwości powietrza na zmiany temperatury.

Metoda FM Global zajmuje 6-8 godzin ze względu na schodkowe podnoszenie ciśnienia. Wymaga dodatkowo obecności rzeczoznawcy, co podnosi koszt o 3000-5000 PLN. Łączny budżet sięga 7000-12 000 PLN, ale w zamian inwestor otrzymuje certyfikat honorowany przez międzynarodowych ubezpieczycieli.

Kiedy nie stosować danej metody

PN-B-10725 nie sprawdza się przy rurach z tworzyw sztucznych o wysokim współczynniku pełzania, ponieważ wzór na ubytek wody zakłada sztywność materiału zbliżoną do stali. PN-EN 805 w wariancie ubytku wody zawodzi przy sieciach o dużej pojemności, gdzie pomiar wymaga precyzyjnych naczyń miarowych. NFPA 24 w wersji pneumatycznej nie nadaje się do rur z uszczelkami gumowymi, które pod ciśnieniem powietrza mogą przepuszczać medium mimo prawidłowego montażu. FM Global nie honoruje wyników uzyskanych bez udziału akredytowanego rzeczoznawcy, więc samodzielne przeprowadzenie próby nie wystarczy do uzyskania certyfikatu.

Praktyczna wskazówka: Warto wykonać próbę wstępną w obecności kierownika budowy i inspektora nadzoru jeszcze przed zasypaniem wykopów. Wykrycie nieszczelności na otwartym terenie trwa kilkanaście minut, a po zasypaniu i odtworzeniu nawierzchni nawet kilka dni. Dodatkowy koszt próby wstępnej zwraca się wielokrotnie przy każdej awarii.

Najczęściej zadawane pytania dotyczące próby szczelności instalacji hydrantowej

Ile trwa próba szczelności sieci hydrantowej? Minimalny czas wynosi 13 godzin dla PN-EN 805 (12 godzin stabilizacji plus godzina właściwego badania), 24 godziny dla próby pneumatycznej NFPA i około 8 godzin dla metody schodkowej FM Global.

Jakie ciśnienie próbne dla hydrantów zewnętrznych? Ciśnienie próbne oblicza się ze wzoru STP = MDP + 100 kPa lub 1,5 × MDP. Dla typowej sieci MDP równe 1,0 MPa daje STP = 1,1 MPa bez uderzeń hydraulicznych i 1,5 MPa przy ich uwzględnieniu.

Czy można wykonać próbę szczelności powietrzem? Tak, ale wyłącznie wg NFPA 24 przy ciśnieniu 2,8 bar przez 24 godziny. Normy europejskie nie dopuszczają tej metody dla sieci hydrantowych ze względu na bezpieczeństwo i ograniczoną czułość pomiaru.

Co zrobić, gdy wynik próby jest negatywny? Należy zlokalizować nieszczelność metodą akustyczną lub przez podział sieci na odcinki i powtórzenie badania. Po usunięciu usterek próbę przeprowadza się ponownie w całości, nie tylko na naprawionym fragmencie.

Kto może podpisać protokół odbioru? Kierownik budowy z uprawnieniami, inspektor nadzoru inwestorskiego oraz przedstawiciel komendy powiatowej Państwowej Straży Pożarnej. W przypadku wymagań FM Global dodatkowo akredytowany rzeczoznawca.

Próba szczelności instalacji hydrantowej pozostaje jednym z niewielu badań, które łączą wymogi prawne, ubezpieczeniowe i czysto inżynieryjne. Skuteczność badania zależy od doboru właściwej normy, prawidłowego przygotowania sieci i starannej dokumentacji. Inwestorzy, którzy traktują próbę jako element odbioru, a nie formalność, oszczędzają tygodnie opóźnień i tysiące złotych na poprawkach.

Źródła danych i przepisów: PN-EN 805:2002/A1:2013 (polskienormy.pl), PN-B-10725:1997 (archiwalne wydanie), NFPA 14 i NFPA 24 (nfpa.org), FM Global Property Loss Prevention Data Sheet 3-2 (fmicatalog.com), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (isap.sejm.gov.pl).
