Jakie rury do instalacji hydrantowej? Stal, średnice i normy w jednym miejscu
Rury stalowe do instalacji hydrantowej średnice, normy i wymagania

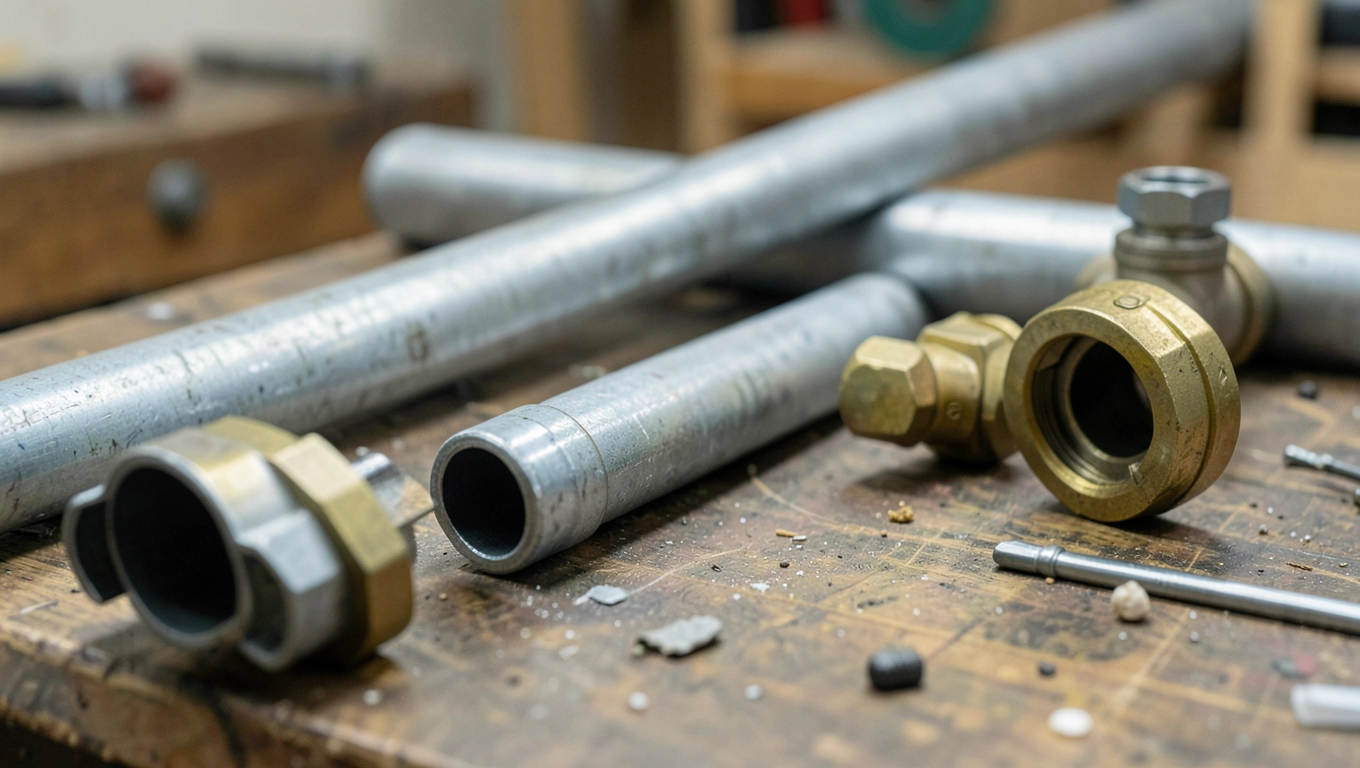

Standardem w Polsce są rury ze stali ocynkowanej ogniowo ogniowo cynkowane ogniowo, czyli zanurzane w kąpieli cynkowej o temperaturze około 450°C, co tworzy powłokę o grubości 70-85 µm. Cynk chroni stal katodowo, poświęcając się najpierw, zanim korozja dobierze się do bazowego metalu. Dla instalacji hydrantowej najważniejsze właśnie to opóźnienie: woda w rurze może stać latami bez ruchu, a każda rdzawa plamka to potencjalny punkt przecieku w momencie próby ciśnieniowej.
- Rury stalowe do instalacji hydrantowej średnice, normy i wymagania
- Najczęstsze błędy przy doborze rur do hydrantów checklista odbioru
Polska norma PN-74/H-74200 reguluje rury ze stali ocynkowanej o średnicach od DN15 do DN150. Jednak w praktyce instalacje hydrantowe zaczynają się zwykle od DN25 (pion hydrantowy 25), a gałąź zasilająca w obiektach klasy ZL III i ZL IV osiąga nawet DN100 przy sieciach obiegowych. Dobór średnicy nie wynika z intuicji to efekt obliczeń hydraulicznych. Chodzi o to, by przy pełnym otwarciu zaworu hydrantowego ciśnienie na dyszy nie spadło poniżej 0,2 MPa przy jednoczesnym wydatku minimum 1,5 dm³/s dla hydrantu DN25 i 2,5 dm³/s dla DN52.
Uwaga inwestor: Dobór średnicy „na oko" kończy się najczęściej twardą odmową odbioru przez rzeczoznawcę. Ciśnienie resztkowe na najdalej położonym zaworze trzeba wykazać obliczeniowo już na etapie projektu.
Grubość ścianki rury do instalacji hydrantowej powinna wynikać z ciśnienia próbnego, a nie roboczego próba wodna idzie na 1,5× ciśnienie nominalne, czyli minimum 1,8 MPa. Stąd w sieciach miejskich stosuje się rury średniego ciężaru wg EN 10255 (seria M), o ściance 3,2 mm dla DN25 i 4,5 mm dla DN65. Rury lekkie (seria L) sprawdzają się wyłącznie w suchych pionach tryskaczowych, gdzie korozja idzie znacznie wolniej i nie ma problemu zastoin wody.
Stal nierdzewna i CPVC kiedy warto dopłacić
Stal nierdzewna gatunku 1.4301 (AISI 304) pojawia się tam, gdzie instalacja narażona jest na pary chemiczne lub częste mycie ciśnieniowe w halach przemysłu spożywczego, laboratoriach, na stacjach paliw. Jej odporność korozyjna jest wielokrotnie wyższa niż stali ocynkowanej, ale wzrost ceny idzie 5-8-krotny. CPVC (chlorowany polichlorek winylu) bywa stosowane jedynie w instalacjach tryskaczowych wg FM i UL, nigdy w hydrantowych krytyczna temperatura mięknienia i propagacja pęknięcia dyskwalifikują ten materiał przy ciśnieniach wody wodociągowej powyżej 1,2 MPa.
| Parametr | Stal ocynkowana PN-74/H-74200 | Stal nierdzewna 1.4301 | CPVC (FM/UL) |
|---|---|---|---|
| Ciśnienie robocze | do 1,6 MPa | do 2,5 MPa | do 1,2 MPa |
| Odporność korozyjna | średnia (powłoka cynkowa) | wysoka | niska przy UV |
| Temp. graniczna | brak limitu | brak limitu | 60°C |
| Szacunkowy koszt [zł/mb, DN50] | 45-55 | 280-320 | 35-45 |
| Dopuszczenie CNBOP | tak | tak | warunkowe (systemowe) |
Spadki i odpowietrzanie
Rurociągi hydrantowe prowadzi się ze spadkiem 0,3-0,5% w kierunku zaworu spustowego bez tego woda po próbie zostaje w zagłębieniach, a po miesiącach zamienia się w muł rdzawo-piaskowy. W najwyższym punkcie każdej sekcji montuje się odpowietrznik automatyczny, bo powietrze zamknięte w pionie po napełnieniu skutecznie blokuje wypływ. Zasada jest prosta: nie widzisz odpowietrznika w dokumentacji w dniu pożaru hydrant odpala się z opóźnieniem albo wcale.
Łączenie i montaż rur w hydrantowej instalacji przeciwpożarowej
Połączenia gwintowe stosuje się do średnic DN15-DN50, ale wyłącznie na odcinkach suchych i w obrębie szachtów instalacyjnych. Stalowy gwint w wodzie płynącej przez dekady koroduje znacznie szybciej niż gładka rura, a wymiana uszczelki konopnej po pięciu latach graniczy z cudem. W praktyce wykonawczej gwint przeżywa jako rozwiązanie pomocnicze podejścia do hydrantów wewnętrznych, krótkie odcinki przy zaworach.
Kołnierze wg PN-EN 1092-1 dominują na średnicach DN65 i większych. Pozwalają na demontaż bez cięcia co ma znaczenie przy przeglądach UDT i wymianie zasuw co 10-15 lat. Uszczelka musi być z materiału odpornego na starzenie termiczne (grafit, EPDM), bo zwykła gumowa pakuje się po trzech próbach ciśnieniowych.
Systemy rowkowane Victaulic dlaczego dominują
Połączenie rowkowane (ang. grooved coupling) bije tradycyjne metody pod dwoma względami: szybkość montażu i kompensacja wydłużeń termicznych. Rura z nacięciem rowka na końcach łączy się opaską z wystającym mostkiem, dokręcaną kluczem. W trakcie pożaru, gdy temperatura wody dochodzi do 60°C, a otoczenie do 800°C, rura może wydłużyć się nawet o 12 mm na 10 metrów sztywny kołnierz takiego przesunięcia nie wybaczy i popłynie woda dokładnie tam, gdzie jej nie chcesz.
Rowkowanie toleruje osiowe odchylenie ±0,3% na każdy metr i obrotowe ±3°, co w budynkach o nieregularnej geometrii skraca czas montażu o 30-40%. Ceną za to jest konieczność stosowania dedykowanych obejm z aprobatą VdS lub FM. Zwykłe opaski bez certyfikatu przejdą oględziny inspektora, ale ubezpieczyciel odmówi wypłaty po pierwszym zdarzeniu.
Montaż wsporników i odległości
Wsporniki stałe i przesuwne mają jeden cel: przenieść masę własną rury (pełnej wody!) na konstrukcję budynku bez obciążania zaworów i kolan. Masa wody wypełniającej rurę DN100 to 12,5 kg/m zapominają o tym wykonawcy mocujący rurociąg „na oko", a potem norma PN-EN 12845 zakańcza im zabawę.
Maksymalny rozstaw podpór dla rur DN25-DN50 nie przekracza 2,5 m, dla DN65-DN100 3,0 m, a dla DN150 4,0 m. Wspornik przesuwny nie może się klinować; luz 2-3 mm na kierunek wzdłużny musi zostać, bo inaczej przy wydłużeniu termicznym rura szuka sobie ujścia w najsłabszym punkcie zazwyczaj w obrębie szachtu mieszkalnego.
Uwaga: Brak podpór w miejscu zmiany kierunku to klasyka awarii. Kolano DN80 z siłą rozpierającą 1,8 kN wymaga zakotwienia w odległości nie większej niż 600 mm od osi kolana w przeciwnym razie układ „chodzi" i po dwóch latach zaczyna kapotać.
Najczęstsze błędy przy doborze rur do hydrantów checklista odbioru
Rynek pełen jest wykonawców, którzy stosują rury zgodnie z normą, ale kompletnie zapominają o fizyce płynącej wody. Pięć błędów powtarza się na tyle często, że warto je znać przed podpisaniem protokołu odbioru.
- Mieszanie materiałów w jednej sekcji stal ocynkowana i stal czarna w jednym obiegu wywołują korozję galwaniczną, która zjada metal w tempie 2 mm/rok. Konsekwencja: perforacja po pięciu latach, a nie po dwudziestu.
- Brak spadku 0,3-0,5% zastoinowa woda wypłukuje cynk nierównomiernie, powstają ogniska korozji wklęsłej (ang. pitting), nieprzewidywalne lokalizacją i tempem wzrostu.
- Podpory pod zaworami bez luzu termiczne wydłużenie rury przenosi się na korpus zaworu, który po dwóch próbach pęka przy trzpieniu.
- Brak zaworu pierwszeństwa przy wspólnym zasilaniu z instalacją bytową mycie podłóg zostawia instalację hydrantową bez ciśnienia, gdy wodociąg jest w szczycie rozbioru.
- Nieoznakowane przepusty przez strefy pożarowe dziura w ścianie REI 120 bez masy pęczniejącej to darmowa trasa dla dymu i ognia, niezależnie od jakości rury.
Lista odbioru instalacji hydrantowej 10 punktów
Poniższa checklista nie zastępuje protokołu z rozporządzenia, ale pokrywa 90% problemów, z którymi odbierający przychodzi na budowę. Warto ją wydrukować i odhaczać kolejno.
- Próba ciśnieniowa wodą na 1,5× PN przez 60 minut, bez spadku ciśnienia o więcej niż 0,02 MPa.
- Płukanie instalacji czystą wodą do momentu, gdy próbka pobrana na końcu sekcji nie zawiera cząstek stałych widocznych w bilansie białym.
- Odpowietrzenie każdego najwyższego punktu sekcji pełne odkręcenie odpowietrznika i powtórne napełnienie.
- Oznakowanie rurociągu kolorem czerwonym (RAL 3000) i oznaczenie kierunku przepływu co 10 m.
- Zawieszenia podpór zgodnie z dokumentacją odległości, typy (stałe/przesuwne), lokalizacja przy zmianach kierunku.
- Atesty materiałowe: deklaracja zgodności, znak CE lub B, certyfikat CNBOP-AT na łączeniki rowkowane.
- Protokół spawania (jeśli dotyczy) z badaniami wizualnymi i radiograficznymi minimum 10% spoin.
- Sprawdzenie dostępności do zaworów skrzynki hydrantowe nie mogą być zastawione meblami ani zabudowane.
- Zgodność średnic z obliczeniami hydraulicznymi porównanie rysunków z faktycznym montażem.
- Projekt powykonawczy z naniesionymi zmianami, przekazany inwestorowi w formie papierowej i cyfrowej.
Wskazówka dla inwestora: Żądaj udziału rzeczoznawcy ds. zabezpieczeń przeciwpożarowych przy odbiorze. Koszt 800-1500 zł za dzień obecności to nic w porównaniu z odmową wypłaty odszkodowania po pierwszej awarii.
Case study hala magazynowa, Klasa D, 2022
W obiekcie klasy D z dwoma pionami hydrantowymi DN52 wykonawca zastosował rury ze stali czarnej bez powłoki cynkowej, tłumacząc to oszczędnością 18 000 zł na 240 metrach instalacji. Po 14 miesiącach próba ciśnieniowa wykazała sześć punktów korozji wklęsłej w najniższych odcinkach gałęzi zasilającej. Naprawa wymagała wycięcia 84 m rury, wymiany złączek i ponownej próby łączny koszt 67 000 zł, nie licząc przestoju magazynu przez osiem dni.
Gdyby zastosowano stal ocynkowaną zgodnie z normą, koszt materiału wzrósłby o 7 200 zł. Stosunek kosztu unikania błędu do kosztu jego naprawy wyniósł 1:9,3 i to bez uwzględnienia utraconego zysku z nieprzerwanego procesu logistycznego. Po zdarzeniu ubezpieczyciel zażądał pełnej wymiany instalacji z certyfikatem CNBOP, a polisa wzrosła o 22% w kolejnej umowie.
Źródła i odniesienia
Dane statystyczne o pożarach: Komenda Główna Państwowej Straży Pożarnej, raporty roczne (kgpsp.gov.pl). Normy: PN-74/H-74200, PN-81/B-10700.02, EN 10255, PN-EN 12845, PN-EN 1092-1. Certyfikaty i aprobaty: CNBOP-PIB (cnbop.pl), VdS Schadenverhütung (vds.de), FM Approvals (fmapprovals.com), UL (ul.com). Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.). Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych (Dz.U. 2010 nr 109 poz. 719).
